CAD常用命令表大全
CAD（计算机辅助设计）是一款广泛应用于建筑、机械、电子等领域的设计软件，熟练掌握其常用命令可以大大提高工作效率。以下是为您整理的一份较为全面的 CAD 常用命令表：

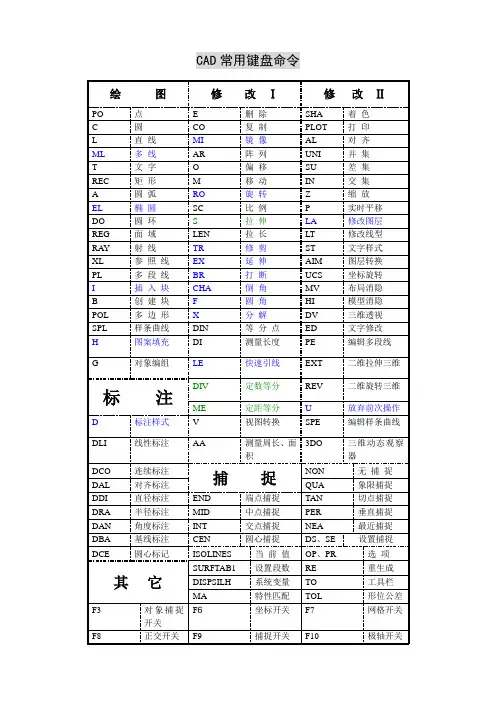

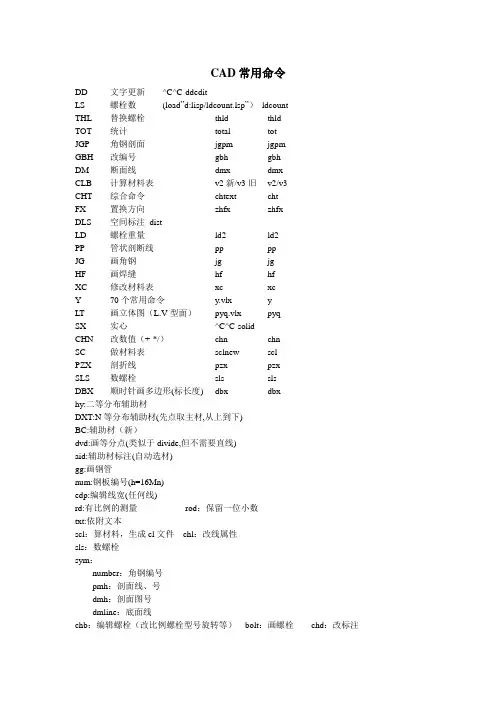

一、绘图命令
1、 ｀LINE`（直线）：用于绘制直线段。
操作方法：指定起点和终点，即可绘制一条直线。
2、 ｀CIRCLE`（圆）：绘制圆形。
可以通过指定圆心和半径、直径，或者通过指定三点来绘制圆。
3、 ｀ARC`（圆弧）：创建圆弧。
可以通过指定起点、终点和圆弧上的一点，或者通过圆心、起点、终点等方式来绘制圆弧。
4、 ｀RECTANG`（矩形）：绘制矩形。
输入矩形的两个对角点坐标即可。
5、 ｀POLYGON`（正多边形）：绘制正多边形。
指定边数和中心点，或者通过边来绘制。
6、 ｀ELLIPSE`（椭圆）：创建椭圆。 可以通过指定中心点、长半轴和短半轴，或者通过轴端点来绘制椭圆。
二、修改命令
1、 ｀COPY`（复制）：复制对象。
选择要复制的对象，指定基点和位移点。
2、 ｀MIRROR`（镜像）：对对象进行镜像操作。
选择对象，指定镜像线的两点。
3、 ｀OFFSET`（偏移）：创建等距平行线。
指定偏移距离和要偏移的对象。
4、 ｀ARRAY`（阵列）：按矩形或环形方式复制对象。
可选择矩形阵列或环形阵列，并设置相关参数。
5、 ｀ROTATE`（旋转）：旋转对象。
指定旋转基点和旋转角度。
6、 ｀SCALE`（缩放）：缩放对象。
指定基点和缩放比例因子。
7、 ｀TRIM`（修剪）：修剪对象。
选择作为修剪边界的对象，然后选择要修剪的对象部分。
8、 ｀EXTEND`（延伸）：延伸对象到指定边界。 选择边界对象，然后选择要延伸的对象。
9、 ｀BREAK`（打断）：将对象打断为两部分。
指定打断点。
10、 ｀FILLET`（圆角）：为对象创建圆角。
指定圆角半径，然后选择要圆角的对象。
11、 ｀CHAMFER`（倒角）：为对象创建倒角。
指定倒角距离，然后选择要倒角的对象。
三、标注命令
1、 ｀DIMLINEAR`（线性标注）：标注水平或垂直尺寸。
选择要标注的对象或指定标注的两点。
2、 ｀DIMALIGNED`（对齐标注）：标注与指定方向平行的尺寸。
3、 ｀DIMRADIUS`（半径标注）：标注圆或圆弧的半径。
4、 ｀DIMDIAMETER`（直径标注）：标注圆或圆弧的直径。
5、 ｀ANGULAR`（角度标注）：标注角度。
6、 ｀DIMORDINATE`（坐标标注）：标注点的坐标。
7、 ｀QDIM`（快速标注）：快速创建多个标注。
四、图层命令 1、 ｀LAYER`（图层特性管理器）：管理图层的属性，如名称、颜色、线型、线宽等。
可以新建、删除、设置当前图层等操作。
2、 ｀LAYISO`（图层隔离）：只显示选定的图层，隐藏其他图层。
3、 ｀LAYON`（打开所有图层）：打开所有被关闭的图层。
五、视图命令
1、 ｀PAN`（平移）：移动视图而不改变图形的显示比例。
2、 ｀ZOOM`（缩放）：放大或缩小视图。
包括实时缩放、窗口缩放、全部缩放等方式。
3、 ｀VPOINT`（视点）：设置观察三维图形的视点。
4、 ｀REGEN`（重生成）：重新生成图形，以显示更清晰的效果。
六、对象捕捉命令
1、 ｀ENDPOINT`（端点捕捉）：捕捉线段、圆弧等的端点。
2、 ｀MIDPOINT`（中点捕捉）：捕捉线段的中点。
3、 ｀CENTER`（圆心捕捉）：捕捉圆或圆弧的圆心。
4、 ｀INTERSECTION`（交点捕捉）：捕捉对象的交点。
5、 ｀PERPENDICULAR`（垂足捕捉）：捕捉垂线的垂足。
6、 ｀TANGENT`（切点捕捉）：捕捉圆或圆弧的切点。 七、其他常用命令
1、 ｀UNDO`（撤销）：撤销上一步操作。
2、 ｀REDO`（重做）：恢复被撤销的操作。
3、 ｀EXPLODE`（分解）：将复合对象分解为单个对象。
4、 ｀MOVE`（移动）：移动对象。
5、 ｀STRETCH`（拉伸）：拉伸对象。
6、 ｀LENGTHEN`（拉长）：改变线段或圆弧的长度。
7、 ｀HATCH`（图案填充）：为封闭区域填充图案。
8、 ｀TEXT`（文字）：创建单行或多行文字。
以上只是 CAD 软件中的部分常用命令，熟练掌握并灵活运用这些命令，可以满足大多数设计工作的需求。当然，CAD 软件的功能非常强大，还有很多高级命令和技巧等待您去探索和学习。在实际使用中，根据具体的工作任务和个人习惯，合理选择和组合使用这些命令，将能极大地提高设计效率和质量。
希望这份 CAD 常用命令表大全能对您有所帮助，让您在 CAD 设计的道路上更加得心应手！
