继电保护基础知识

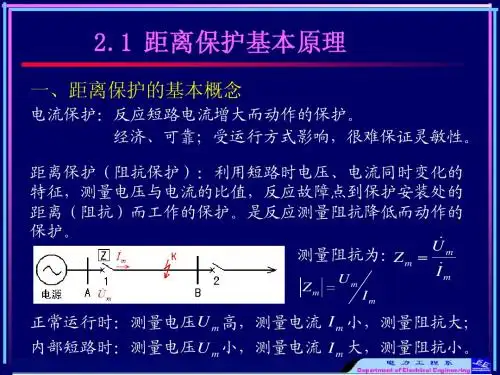

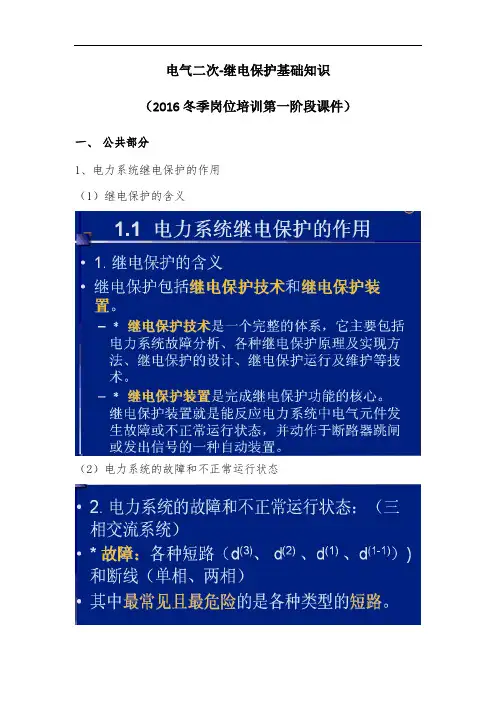

电气二次-继电保护基础知识

（2016冬季岗位培训第一阶段课件）

一、 公共部分

1、电力系统继电保护的作用

（1）继电保护的含义

（2）电力系统的故障和不正常运行状态

（3）电力系统继电保护的作用

2、继电保护的基本原理、构成与分类

（1）基本原理

（2）保护装置的构成

（3）继电保护的分类

3、继电保护基本要求

（1）选择性

（2）速动性

（3）灵敏性

（4）可靠性

二、 值长、主值、维护需掌握

1、继电保护及自动装置的巡视检查项目有哪些?

(1)检查继电保护及自动装置的运行状态、运行监视是否正确。

(2)检查继电保护各元件有无异常，接线是否坚固，有无过热、异味、冒烟现象。

(3)继电保护及自动装置屏上各小开关、把手的位置是否正确。

(4)检查继电保护及自动装置有无异常信号。

(5)核对继电保护及自动装置的投退情况是否符合调度命令要求。

(6)检查高频通道测试数据是否正常。

(7)检查记录有关继电保护及自动装置计数器的动作情况。

(8)微机保护的打印机运行是否正常，有无打印记录。

(9)检查微机录波保护和录波器的定值和时钟是否正常。

2、工作中遇到保护动作，机组跳闸如何处理？

（1）工作中遇到保护装置动作，应立即停止全部工作，退出工作现场，告知运行人员，待保护动作原因查明，确认与工作无关后方可恢复工作。

（2）保护动作机组跳闸后，应对相关保护及自动装置进行检查，收集动作信息，正确判断跳闸原因及展开分析，为尽可能快的恢复机组运行提供依据，收集信息包括：保护动作时间、保护动作类别、保护动作值、故障录播记录等。

三、 值长掌握内容

电力系统继电保护及安全自动装置反事故措施要点

直流熔断器及相关回路配置

电力系统继电保护基础知识

一、电力系统继电保护的基本概念

1. 继电保护的3个组成部分：

• 测量回路

• 逻辑回路

• 执行回路

2. 继电保护的3个基本任务：

• 切除故障元件

• 反映不正常运行状态

• 与其他自动装置配合

3. [判断题] 电力系统的继电保护是通过监视电力系统中的电气量的变化从而判断系统是否出现故障。（ ×

）

4. 可靠性包括安全性（不误动）和可信赖性（不拒动），主要取决于保护装置本身的制造质量。

5. 选择性是通过合理地选择保护方案、正确地进行整定计算以及精确地调整试验而获得的。

6. 灵敏性并不是越大越好，有时与安全性相矛盾。

7. 保护的整定时间是通过时间继电器来整定的，所以整定的动作时间是指时间继电器的动作时间。

8. 电力系统安全自动装置包括：

• 低周、低压减负荷装置 • 自动重合闸

• 故障录波器

• 备自投装置

• 系统解列

9. 逻辑回路包括：

• “或”回路

• “与”回路

• “延时启动”回路

• “记忆”回路

10. 最早出现的是过电流保护类型的熔断器装置，以后经历了机电型、晶体管型、集成电路型、微机型四个阶段。

11. 微机保护软件是由初始化模块、故障检出模块、故障计算模块组成。

12. 不通电时闭合的触点叫常闭触点，不通电时断开的触点叫常开触电。

二、电网的电流保护

No.1 单侧电源网络相间短路的电流保护

1、（瞬时）电流速断保护校验时要求最小保护范围不小于本线路全长的15%~20%。

2、限时电流速断保护要求灵敏系数大于1.3~1.5。

3、定时限过电流保护要求近后备的灵敏系数大于1.3~1.5，远后备的灵敏系数大于1.23。 4、时间阶梯∆t为0.5s。

5、对于线路-变压器组接线，电流速断可以保护线路全长。可以只装设电流速断和过流保护。

6、相间电流速断保护比零序电流速断保护范围小，因为零序阻抗较大，其电流曲线陡。

7、运行方式的变化对电流保护有影响，对低电压保护、距离保护等均无影响。

变电站继电保护基础知识

嘿，朋友们！今天咱来聊聊变电站继电保护这档子事儿。

你说这变电站啊，就好比是一个大管家，负责把电有条不紊地分配出去。那继电保护呢，就像是这个大管家的忠诚卫士，时刻守护着变电站的安全。

想象一下，电就像一群调皮的孩子，在变电站这个大院子里跑来跑去。要是没有继电保护这个厉害的卫士看着，那还不得乱了套呀！它能在电出现异常的时候，迅速地做出反应，就像武林高手一样，“唰”地一下就把问题给解决了。

继电保护有很多厉害的招数呢！比如说过流保护，就像是一个敏锐的哨兵，一旦电流超过了设定的界限，它马上就会拉响警报，采取行动。还有过压保护，就像是给变电站撑起了一把保护伞，电压太高了可不行，它会及时出手把电压给降下来。

这继电保护啊，可不能马虎。你想想，如果它不靠谱，那变电站不就危险啦？就好比你家的门锁不牢固，那小偷不就容易进来了嘛！所以啊，一定要保证继电保护时刻处于最佳状态。

那怎么才能做到呢？这就需要我们定期给它做“体检”啦！看看它的各项指标是不是都正常，有没有哪里出了小毛病。这就和咱人一样，得定期去医院检查检查身体，有问题早发现早治疗嘛。

而且啊，这继电保护也不是一成不变的。随着科技的发展，它也在不断地升级换代呢！就像我们的手机，一代比一代厉害。新的技术、新的设备不断涌现，让继电保护变得更加强大、更加智能。

咱普通人虽然不用直接去操作继电保护，但了解了解它还是很有好处的呀！这样咱就能知道电是怎么安全地来到我们身边的，也能更加珍惜这来之不易的电。

总之，变电站继电保护可是个非常重要的东西，它默默地守护着我们的用电安全。我们要感谢这些看不见的卫士们，是它们让我们的生活变得更加光明、更加美好！大家说是不是呀！

第一节 继电保护基础知识

1．什么是继电保护装置和安全自动装置？

答： 当电力系统中的电力元件或电力系统本身发生了故障或危及安全运行的事件时，能自动向值班员发出警告信号，或向所控制的断路器发跳闸指令，以终止事件的发展。实现这种自动化措施的设备，用于保护电力元件的，称为继电保护装置；用于保护电力系统的，称为电力系统安全自动装置。

2．继电保护在电力系统中的任务是什么？

答：(1) 当被保护的电力元件发生故障时，继电保护装置迅速地给距离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中隔离，最大限度的维护系统稳定，降低元件损坏程度。

(2) 反映电气设备的不正常工作情况，及时发出信号，以便值班人员处理，或由安全自动装置及时调整，恢复系统正常运行。

3．电力系统对继电保护的基本要求是什么？

答： 继电保护装置必须满足可靠性、选择性、灵敏性和速动性四个要求，具体分述如下：

(1) 可靠性。保护装置的可靠性是指当被保护设备区内发生故障时，保护装置应可靠动作；被保护设备区外发生故障时，保护装置不发生误动作。

(2) 选择性。保护装置的选择性是指电力系统发生故障时，首先由故障设备的保护切除故障；如故障设备的保护或断路器拒动时，由相邻设备的保护动作，将故障切除。尽量缩小切除故障的停电范围。

(3) 灵敏性。保护装置的灵敏性是指保护装置对其动作区内的故障能可靠反映的能力。一般用灵敏系数来衡量，反映故障时数值参量增加的保护装置的灵敏系数为：

Klm=保护区末端金属性短路故障时的最小参量／保护的整定动作值反映故障时数值参量减少的保护装置的灵敏系数为

Klm=保护的整定动作值／保护区末端金属性短路故障时的最大参量

(4) 速动性。保护装置的速动性是指保护装置应以允许的尽可能快的速度切除故障，减轻故障对设备损坏程度，提高尽快恢复电力系统稳定运行的能力。
