继电保护的基本知识

大学200 －200 学年第( )学期考试试卷

课程代码 3042100 课程名称 电力系统继电保护原理 考试时间

120 分钟

题号 一 二 三 四 五 六

七 八 九 十 总成绩

得分

阅卷教师签字：

一、填空题（每空1分，共18分）

1、电力系统发生故障时，继电保护装置应将 部分切除，电力系统出现不正常工作时，继电保护装置一般应 。

2、继电保护的可靠性是指保护在应动作时 ，不应动作时 。

3、瞬时电流速断保护的动作电流按大于本线路末端的 整定，其灵敏性通常用

来表示。

4、距离保护是反应 的距离，并根据距离的远近确定 的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中， 受过渡电阻的影响最大，

受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的 和 的原理实现的，因此它不反应 。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的 分量，其中以 为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即 ，

和 。

二、单项选择题（每题1分，共12分） 1、电力系统最危险的故障是（ ）。

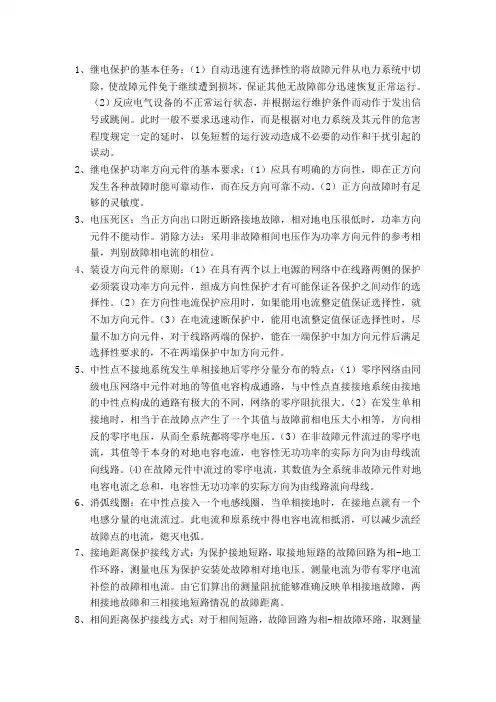

1、继电保护的基本任务：（1）自动迅速有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行。（2）反应电气设备的不正常运行状态，并根据运行维护条件而动作于发出信号或跳闸。此时一般不要求迅速动作，而是根据对电力系统及其元件的危害程度规定一定的延时，以免短暂的运行波动造成不必要的动作和干扰引起的误动。

2、继电保护功率方向元件的基本要求：（1）应具有明确的方向性，即在正方向发生各种故障时能可靠动作，而在反方向可靠不动。（2）正方向故障时有足够的灵敏度。

3、电压死区：当正方向出口附近断路接地故障，相对地电压很低时，功率方向元件不能动作。消除方法：采用非故障相间电压作为功率方向元件的参考相量，判别故障相电流的相位。

4、装设方向元件的原则：（1）在具有两个以上电源的网络中在线路两侧的保护必须装设功率方向元件，组成方向性保护才有可能保证各保护之间动作的选择性。（2）在方向性电流保护应用时，如果能用电流整定值保证选择性，就不加方向元件。（3）在电流速断保护中，能用电流整定值保证选择性时，尽量不加方向元件，对于线路两端的保护，能在一端保护中加方向元件后满足选择性要求的，不在两端保护中加方向元件。

5、中性点不接地系统发生单相接地后零序分量分布的特点：（1）零序网络由同级电压网络中元件对地的等值电容构成通路，与中性点直接接地系统由接地的中性点构成的通路有极大的不同，网络的零序阻抗很大。（2）在发生单相接地时，相当于在故障点产生了一个其值与故障前相电压大小相等，方向相反的零序电压，从而全系统都将零序电压。（3）在非故障元件流过的零序电流，其值等于本身的对地电容电流，电容性无功功率的实际方向为由母线流向线路。(4)在故障元件中流过的零序电流，其数值为全系统非故障元件对地电容电流之总和，电容性无功功率的实际方向为由线路流向母线。

6、消弧线圈：在中性点接入一个电感线圈，当单相接地时，在接地点就有一个电感分量的电流流过。此电流和原系统中得电容电流相抵消，可以减少流经故障点的电流，熄灭电弧。

电力系统继电保护试题以及答案

一、单项选择题（本大题共15小题，每小题1分，共15分）

在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1．过电流继电器的返回系数（ ）

A．等于0 B．小于1

C．等于1 D．大于1

2．限时电流速断保护的灵敏系数要求（ ）

A．大于2 B．大于1.3~1.5

C．大于1.2 D．大于0.85

3．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（ ）

A．有机会只切除一条线路 B．有机会只切除一条线路

C．100%切除两条故障线路 D．不动作即两条故障线路都不切除

4．在双侧电源系统中,采用方向元件是为了提高保护的（ ）

A．方向性 B．可靠性

C．灵敏性 D．选择性

5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（ ）

A．90°接线 B．30、30

C.-3、-3 D．-30、30

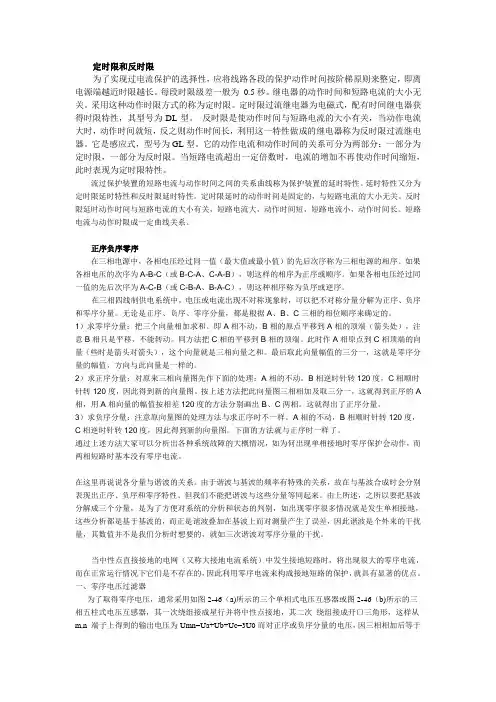

定时限和反时限

为了实现过电流保护的选择性，应将线路各段的保护动作时间按阶梯原则来整定，即离电源端越近时限越长。每段时限级差一般为 0.5秒。继电器的动作时间和短路电流的大小无关。采用这种动作时限方式的称为定时限。定时限过流继电器为电磁式，配有时间继电器获得时限特性，其型号为DL型。 反时限是使动作时间与短路电流的大小有关，当动作电流大时，动作时间就短，反之则动作时间长，利用这一特性做成的继电器称为反时限过流继电器。它是感应式，型号为GL型。它的动作电流和动作时间的关系可分为两部分：一部分为定时限，一部分为反时限。当短路电流超出一定倍数时，电流的增加不再使动作时间缩短，此时表现为定时限特性。

流过保护装置的短路电流与动作时间之间的关系曲线称为保护装置的延时特性。延时特性又分为定时限延时特性和反时限延时特性。定时限延时的动作时间是固定的，与短路电流的大小无关。反时限延时动作时间与短路电流的大小有关，短路电流大，动作时间短，短路电流小，动作时间长。短路电流与动作时限成一定曲线关系。

正序负序零序

在三相电源中，各相电压经过同一值（最大值或最小值）的先后次序称为三相电源的相序。如果各相电压的次序为A-B-C（或B-C-A、C-A-B），则这样的相序为正序或顺序。如果各相电压经过同一值的先后次序为A-C-B（或C-B-A、B-A-C），则这种相序称为负序或逆序。

在三相四线制供电系统中，电压或电流出现不对称现象时，可以把不对称分量分解为正序、负序和零序分量。无论是正序、负序、零序分量，都是根据A、B、C三相的相位顺序来确定的。

1）求零序分量：把三个向量相加求和。即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。同方法把C相的平移到B相的顶端。此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。
