压阻式压力传感器的测量原理

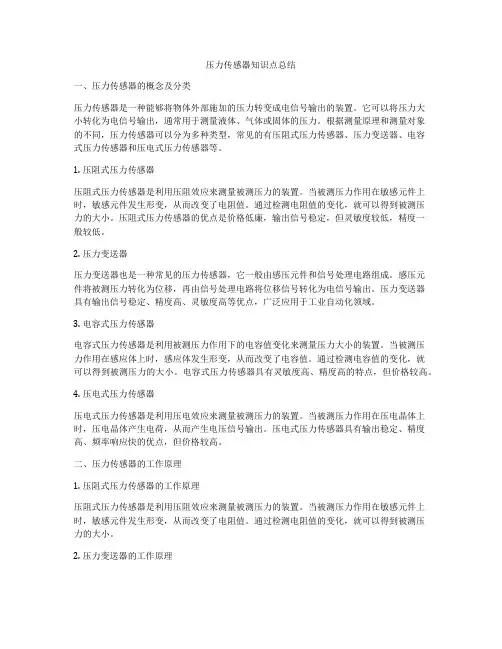

压力传感器知识点总结一、压力传感器的概念及分类压力传感器是一种能够将物体外部施加的压力转变成电信号输出的装置。

它可以将压力大小转化为电信号输出，通常用于测量液体、气体或固体的压力。

根据测量原理和测量对象的不同，压力传感器可以分为多种类型，常见的有压阻式压力传感器、压力变送器、电容式压力传感器和压电式压力传感器等。

1. 压阻式压力传感器压阻式压力传感器是利用压阻效应来测量被测压力的装置。

当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。

通过检测电阻值的变化，就可以得到被测压力的大小。

压阻式压力传感器的优点是价格低廉，输出信号稳定，但灵敏度较低，精度一般较低。

2. 压力变送器压力变送器也是一种常见的压力传感器，它一般由感压元件和信号处理电路组成。

感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。

压力变送器具有输出信号稳定、精度高、灵敏度高等优点，广泛应用于工业自动化领域。

3. 电容式压力传感器电容式压力传感器是利用被测压力作用下的电容值变化来测量压力大小的装置。

当被测压力作用在感应体上时，感应体发生形变，从而改变了电容值。

通过检测电容值的变化，就可以得到被测压力的大小。

电容式压力传感器具有灵敏度高、精度高的特点，但价格较高。

4. 压电式压力传感器压电式压力传感器是利用压电效应来测量被测压力的装置。

当被测压力作用在压电晶体上时，压电晶体产生电荷，从而产生电压信号输出。

压电式压力传感器具有输出稳定、精度高、频率响应快的优点，但价格较高。

二、压力传感器的工作原理1. 压阻式压力传感器的工作原理压阻式压力传感器是利用压阻效应来测量被测压力的装置。

当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。

通过检测电阻值的变化，就可以得到被测压力的大小。

2. 压力变送器的工作原理压力变送器一般由感压元件和信号处理电路组成。

感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。

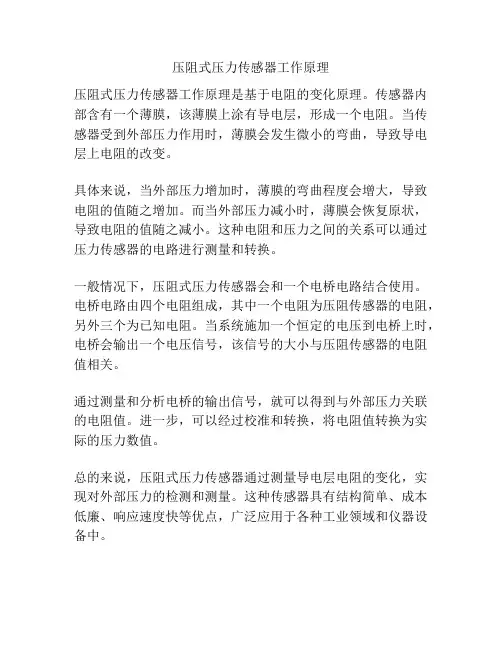

压阻式压力传感器工作原理
压阻式压力传感器工作原理是基于电阻的变化原理。

传感器内部含有一个薄膜，该薄膜上涂有导电层，形成一个电阻。

当传感器受到外部压力作用时，薄膜会发生微小的弯曲，导致导电层上电阻的改变。

具体来说，当外部压力增加时，薄膜的弯曲程度会增大，导致电阻的值随之增加。

而当外部压力减小时，薄膜会恢复原状，导致电阻的值随之减小。

这种电阻和压力之间的关系可以通过压力传感器的电路进行测量和转换。

一般情况下，压阻式压力传感器会和一个电桥电路结合使用。

电桥电路由四个电阻组成，其中一个电阻为压阻传感器的电阻，另外三个为已知电阻。

当系统施加一个恒定的电压到电桥上时，电桥会输出一个电压信号，该信号的大小与压阻传感器的电阻值相关。

通过测量和分析电桥的输出信号，就可以得到与外部压力关联的电阻值。

进一步，可以经过校准和转换，将电阻值转换为实际的压力数值。

总的来说，压阻式压力传感器通过测量导电层电阻的变化，实现对外部压力的检测和测量。

这种传感器具有结构简单、成本低廉、响应速度快等优点，广泛应用于各种工业领域和仪器设备中。

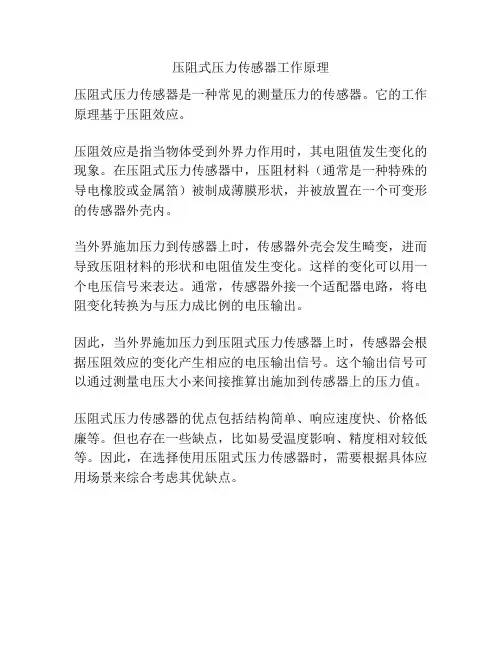

压阻式压力传感器工作原理
压阻式压力传感器是一种常见的测量压力的传感器。

它的工作原理基于压阻效应。

压阻效应是指当物体受到外界力作用时，其电阻值发生变化的现象。

在压阻式压力传感器中，压阻材料（通常是一种特殊的导电橡胶或金属箔）被制成薄膜形状，并被放置在一个可变形的传感器外壳内。

当外界施加压力到传感器上时，传感器外壳会发生畸变，进而导致压阻材料的形状和电阻值发生变化。

这样的变化可以用一个电压信号来表达。

通常，传感器外接一个适配器电路，将电阻变化转换为与压力成比例的电压输出。

因此，当外界施加压力到压阻式压力传感器上时，传感器会根据压阻效应的变化产生相应的电压输出信号。

这个输出信号可以通过测量电压大小来间接推算出施加到传感器上的压力值。

压阻式压力传感器的优点包括结构简单、响应速度快、价格低廉等。

但也存在一些缺点，比如易受温度影响、精度相对较低等。

因此，在选择使用压阻式压力传感器时，需要根据具体应用场景来综合考虑其优缺点。

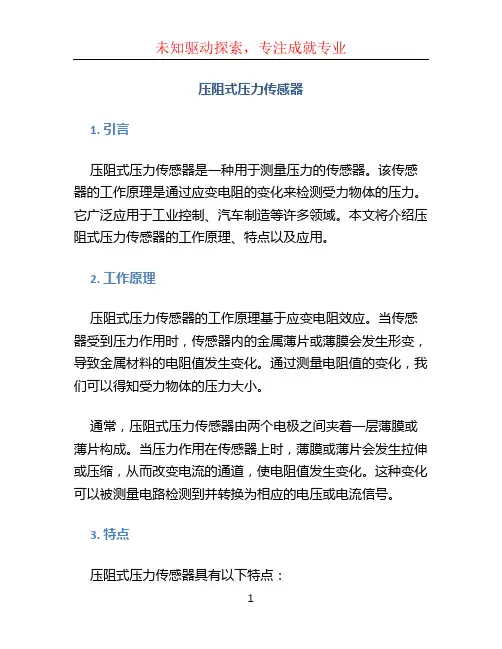

压阻式压力传感器1. 引言压阻式压力传感器是一种用于测量压力的传感器。

该传感器的工作原理是通过应变电阻的变化来检测受力物体的压力。

它广泛应用于工业控制、汽车制造等许多领域。

本文将介绍压阻式压力传感器的工作原理、特点以及应用。

2. 工作原理压阻式压力传感器的工作原理基于应变电阻效应。

当传感器受到压力作用时，传感器内的金属薄片或薄膜会发生形变，导致金属材料的电阻值发生变化。

通过测量电阻值的变化，我们可以得知受力物体的压力大小。

通常，压阻式压力传感器由两个电极之间夹着一层薄膜或薄片构成。

当压力作用在传感器上时，薄膜或薄片会发生拉伸或压缩，从而改变电流的通道，使电阻值发生变化。

这种变化可以被测量电路检测到并转换为相应的电压或电流信号。

3. 特点压阻式压力传感器具有以下特点：•灵敏度高：由于应变电阻效应是线性的，压阻式压力传感器在测量范围内具有较高的灵敏度。

•稳定性好：传感器内部的金属材料通常经过特殊处理，以增加其稳定性和可靠性。

•宽测量范围：压阻式压力传感器可以适应广泛的测量范围，从几千帕到几百兆帕不等。

•耐用性强：传感器通常采用金属或陶瓷材料制成，具有较好的耐用性。

4. 应用压阻式压力传感器在许多领域有广泛的应用，包括但不限于以下几个方面：4.1 工业控制压阻式压力传感器可用于测量流体压力，如液体或气体。

在工业控制中，压力传感器常被用于监测管道或容器中的压力变化，以确保系统正常运行。

4.2 汽车制造压阻式压力传感器在汽车制造中起着重要作用。

它们可用于测量发动机燃油压力、轮胎气压等数据，以确保汽车的安全性和性能。

4.3 医疗设备压阻式压力传感器在医疗设备中也有应用。

例如，它们可用于测量患者的血压、呼吸气道压力等数据，以协助医生进行诊断和治疗。

4.4 环境监测压阻式压力传感器可用于环境监测，如大气压力、海洋水深等数据的测量。

这些数据对于气象研究、海洋科学等领域非常重要。

5. 总结压阻式压力传感器是一种用于测量压力的重要传感器。

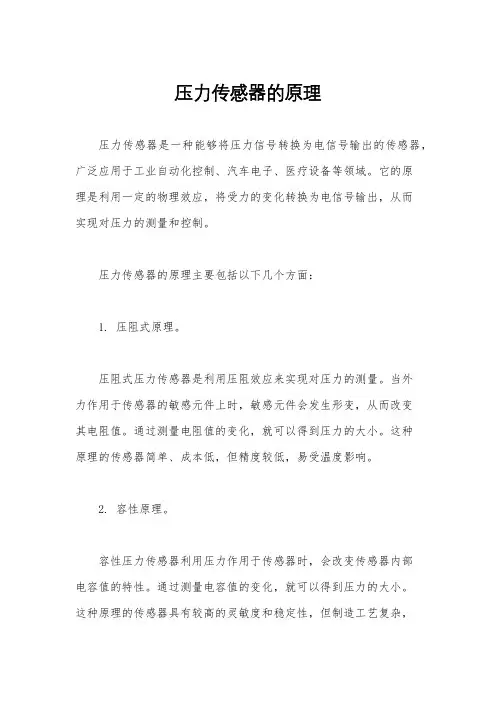

压力传感器的原理压力传感器是一种能够将压力信号转换为电信号输出的传感器，广泛应用于工业自动化控制、汽车电子、医疗设备等领域。

它的原理是利用一定的物理效应，将受力的变化转换为电信号输出，从而实现对压力的测量和控制。

压力传感器的原理主要包括以下几个方面：1. 压阻式原理。

压阻式压力传感器是利用压阻效应来实现对压力的测量。

当外力作用于传感器的敏感元件上时，敏感元件会发生形变，从而改变其电阻值。

通过测量电阻值的变化，就可以得到压力的大小。

这种原理的传感器简单、成本低，但精度较低，易受温度影响。

2. 容性原理。

容性压力传感器利用压力作用于传感器时，会改变传感器内部电容值的特性。

通过测量电容值的变化，就可以得到压力的大小。

这种原理的传感器具有较高的灵敏度和稳定性，但制造工艺复杂，成本较高。

3. 压电原理。

压电压力传感器是利用压电效应来实现对压力的测量。

当外力作用于传感器的压电晶体上时，会产生电荷的分布变化，从而产生电压信号输出。

通过测量电压信号的变化，就可以得到压力的大小。

这种原理的传感器具有高灵敏度、高稳定性和高精度，但制造工艺复杂，成本较高。

4. 光纤原理。

光纤压力传感器是利用光纤的光学原理来实现对压力的测量。

当外力作用于传感器上时，会改变光纤的折射率，从而改变光信号的传输特性。

通过测量光信号的变化，就可以得到压力的大小。

这种原理的传感器具有抗干扰性强、可靠性高的优点，但制造工艺复杂，成本较高。

总结：压力传感器的原理多种多样，每种原理都有其适用的场景和特点。

在实际应用中，需要根据具体的测量要求和环境条件选择合适的压力传感器。

随着科技的不断发展，压力传感器的原理和性能也在不断提升，为各行各业的应用提供了更加可靠和精准的压力测量解决方案。

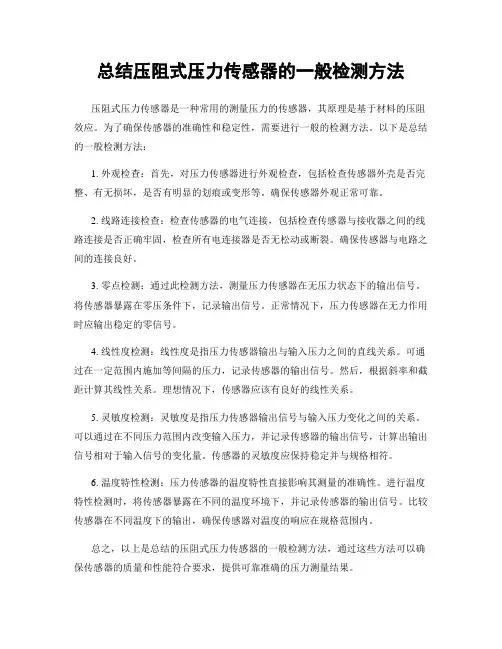

总结压阻式压力传感器的一般检测方法压阻式压力传感器是一种常用的测量压力的传感器，其原理是基于材料的压阻效应。

为了确保传感器的准确性和稳定性，需要进行一般的检测方法。

以下是总结的一般检测方法：1. 外观检查：首先，对压力传感器进行外观检查，包括检查传感器外壳是否完整、有无损坏，是否有明显的划痕或变形等。

确保传感器外观正常可靠。

2. 线路连接检查：检查传感器的电气连接，包括检查传感器与接收器之间的线路连接是否正确牢固，检查所有电连接器是否无松动或断裂。

确保传感器与电路之间的连接良好。

3. 零点检测：通过此检测方法，测量压力传感器在无压力状态下的输出信号。

将传感器暴露在零压条件下，记录输出信号。

正常情况下，压力传感器在无力作用时应输出稳定的零信号。

4. 线性度检测：线性度是指压力传感器输出与输入压力之间的直线关系。

可通过在一定范围内施加等间隔的压力，记录传感器的输出信号。

然后，根据斜率和截距计算其线性关系。

理想情况下，传感器应该有良好的线性关系。

5. 灵敏度检测：灵敏度是指压力传感器输出信号与输入压力变化之间的关系。

可以通过在不同压力范围内改变输入压力，并记录传感器的输出信号，计算出输出信号相对于输入信号的变化量。

传感器的灵敏度应保持稳定并与规格相符。

6. 温度特性检测：压力传感器的温度特性直接影响其测量的准确性。

进行温度特性检测时，将传感器暴露在不同的温度环境下，并记录传感器的输出信号。

比较传感器在不同温度下的输出，确保传感器对温度的响应在规格范围内。

总之，以上是总结的压阻式压力传感器的一般检测方法，通过这些方法可以确保传感器的质量和性能符合要求，提供可靠准确的压力测量结果。

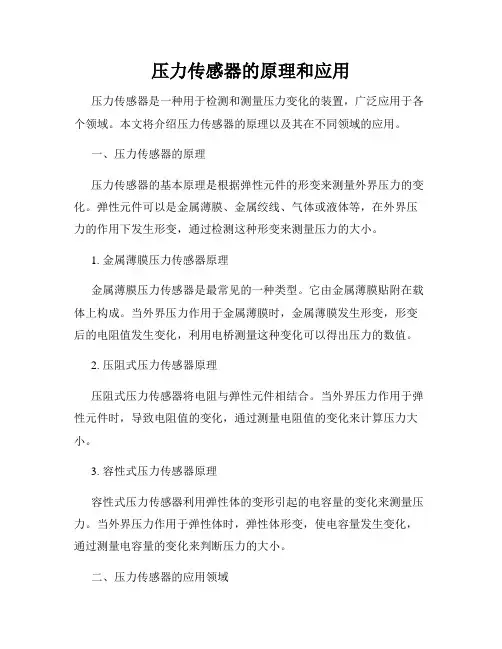

压力传感器的原理和应用压力传感器是一种用于检测和测量压力变化的装置，广泛应用于各个领域。

本文将介绍压力传感器的原理以及其在不同领域的应用。

一、压力传感器的原理压力传感器的基本原理是根据弹性元件的形变来测量外界压力的变化。

弹性元件可以是金属薄膜、金属绞线、气体或液体等，在外界压力的作用下发生形变，通过检测这种形变来测量压力的大小。

1. 金属薄膜压力传感器原理金属薄膜压力传感器是最常见的一种类型。

它由金属薄膜贴附在载体上构成。

当外界压力作用于金属薄膜时，金属薄膜发生形变，形变后的电阻值发生变化，利用电桥测量这种变化可以得出压力的数值。

2. 压阻式压力传感器原理压阻式压力传感器将电阻与弹性元件相结合。

当外界压力作用于弹性元件时，导致电阻值的变化，通过测量电阻值的变化来计算压力大小。

3. 容性式压力传感器原理容性式压力传感器利用弹性体的变形引起的电容量的变化来测量压力。

当外界压力作用于弹性体时，弹性体形变，使电容量发生变化，通过测量电容量的变化来判断压力的大小。

二、压力传感器的应用领域压力传感器在许多领域中都有广泛的应用，下面将介绍其中几个常见的应用领域。

1. 工业自动化领域在工业自动化领域，压力传感器用于监测和控制各种工艺中的气体或液体的压力变化。

例如，在制造业中，通过监测设备中的气压来确保生产过程的稳定性和安全性。

2. 汽车领域压力传感器在汽车领域中扮演着至关重要的角色。

它们用于监测发动机中的油压、冷却系统中的压力以及制动系统中的液压压力。

这些信息可以用来确保发动机的正常运行和提供安全的制动性能。

3. 医疗领域在医疗领域，压力传感器用于监测患者体内的生理参数，如血压、呼吸压力等。

它们还被应用于手术设备和人工呼吸机等医疗设备中，以监测和调节压力。

4. 环境监测领域压力传感器在环境监测领域中的应用越来越广泛。

它们被用于监测气候变化、水位高度、大气压力等参数。

这些数据对于环境保护和天气预测等方面具有重要意义。

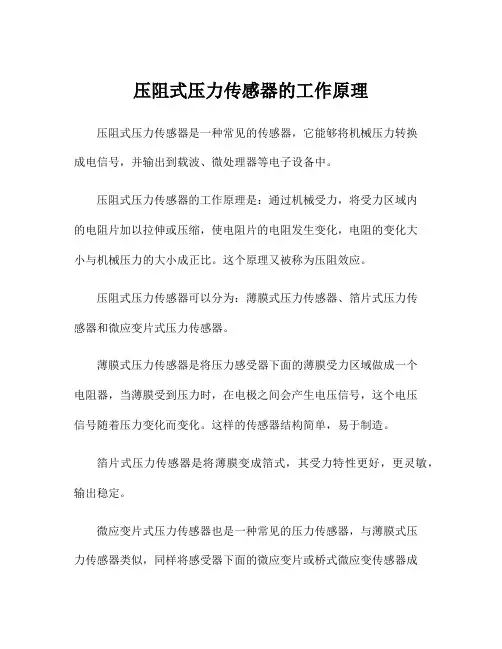

压阻式压力传感器的工作原理
压阻式压力传感器是一种常见的传感器，它能够将机械压力转换
成电信号，并输出到载波、微处理器等电子设备中。

压阻式压力传感器的工作原理是：通过机械受力，将受力区域内
的电阻片加以拉伸或压缩，使电阻片的电阻发生变化，电阻的变化大
小与机械压力的大小成正比。

这个原理又被称为压阻效应。

压阻式压力传感器可以分为：薄膜式压力传感器、箔片式压力传
感器和微应变片式压力传感器。

薄膜式压力传感器是将压力感受器下面的薄膜受力区域做成一个
电阻器，当薄膜受到压力时，在电极之间会产生电压信号，这个电压
信号随着压力变化而变化。

这样的传感器结构简单，易于制造。

箔片式压力传感器是将薄膜变成箔式，其受力特性更好，更灵敏，输出稳定。

微应变片式压力传感器也是一种常见的压力传感器，与薄膜式压
力传感器类似，同样将感受器下面的微应变片或桥式微应变传感器成
一个电阻器，当感受器下面的微应变片受到压力时，所产生的应变同样会造成其电阻值的变化，进而产生电压信号，从而实现输出压力信号的目的。

除了压阻式压力传感器以外，流式传感器，如流量传感器、液位传感器，温度传感器，光电传感器等等都是常见的传感器，而他们的工作原理都各有不同。

在生产和实际使用中，根据场合和需要选择适合的传感器，可以更好地胜任各类测量需求。

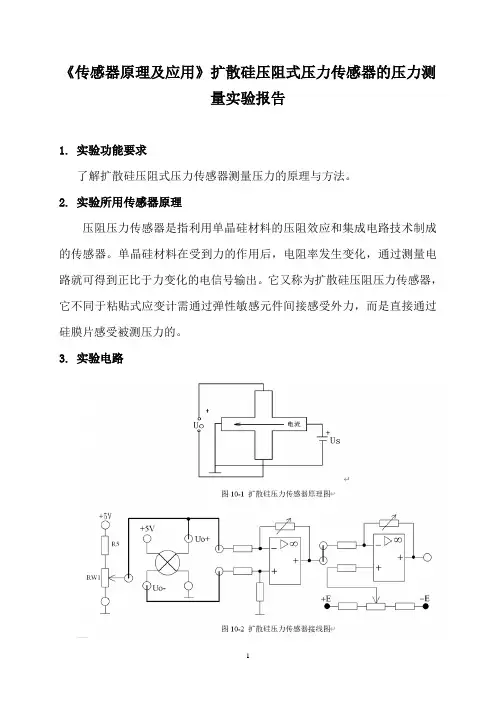

《传感器原理及应用》扩散硅压阻式压力传感器的压力测
量实验报告
1.实验功能要求
了解扩散硅压阻式压力传感器测量压力的原理与方法。

2.实验所用传感器原理
压阻压力传感器是指利用单晶硅材料的压阻效应和集成电路技术制成的传感器。

单晶硅材料在受到力的作用后，电阻率发生变化，通过测量电路就可得到正比于力变化的电信号输出。

它又称为扩散硅压阻压力传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外力，而是直接通过硅膜片感受被测压力的。

3.实验电路
4.实验过程
1.按图10-2接好“差动放大器”与“电压放大器”，“电压放大器”输出端接数显直流电压表，选择20V档，打开直流开关电源。

2.调节“差动放大器”与“电压放大器”的增益调节电位器到适当位置并保持不动，用导线将“差动放大器”的输入端短接，然后调节调零电位器使直流电压表20V档显示为零。

3.取下短路导线，并按图10-2连接“压力传感器”与“分压器”。

4.气室的活塞退回到刻度“17”的小孔后，使气室的压力相对大气压均为0，气压计指在“零”刻度处，将“压力传感器”的输出接到差动放大器的输入端，调节Rw1使直流电压表20V档显示为零。

5.增大输入压力到0.01MPa，每隔0.005Mpa记下“电压放大器”输出的电压值U。

直到压强达到0.095Mpa；填入表。

5.实验结果
绘制P1-Uo2曲线：
y=p1*x+p2
P1=110.3
P2=0.87657
由图读出m=0.392
故灵敏度S=△U/ΔP =P1=110.3v/kp
非线性误差δf=(0.392/11.4)X100%=3.5%。

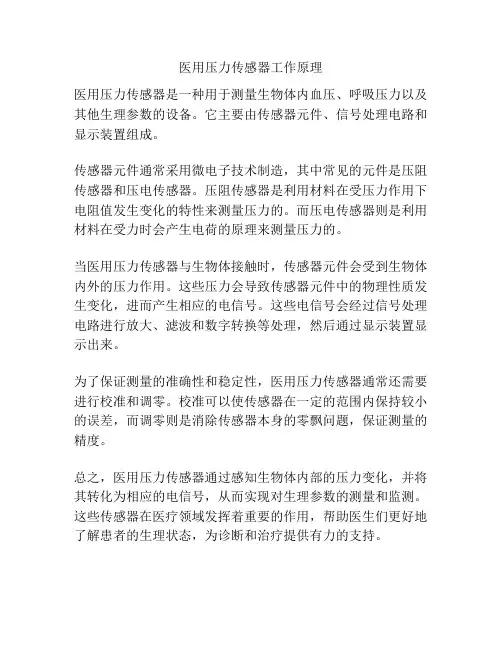

医用压力传感器工作原理
医用压力传感器是一种用于测量生物体内血压、呼吸压力以及其他生理参数的设备。

它主要由传感器元件、信号处理电路和显示装置组成。

传感器元件通常采用微电子技术制造，其中常见的元件是压阻传感器和压电传感器。

压阻传感器是利用材料在受压力作用下电阻值发生变化的特性来测量压力的。

而压电传感器则是利用材料在受力时会产生电荷的原理来测量压力的。

当医用压力传感器与生物体接触时，传感器元件会受到生物体内外的压力作用。

这些压力会导致传感器元件中的物理性质发生变化，进而产生相应的电信号。

这些电信号会经过信号处理电路进行放大、滤波和数字转换等处理，然后通过显示装置显示出来。

为了保证测量的准确性和稳定性，医用压力传感器通常还需要进行校准和调零。

校准可以使传感器在一定的范围内保持较小的误差，而调零则是消除传感器本身的零飘问题，保证测量的精度。

总之，医用压力传感器通过感知生物体内部的压力变化，并将其转化为相应的电信号，从而实现对生理参数的测量和监测。

这些传感器在医疗领域发挥着重要的作用，帮助医生们更好地了解患者的生理状态，为诊断和治疗提供有力的支持。

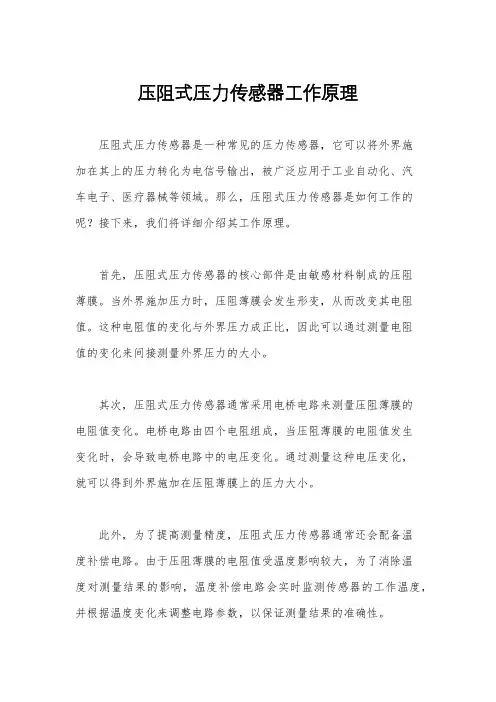

压阻式压力传感器工作原理
压阻式压力传感器是一种常见的压力传感器，它可以将外界施
加在其上的压力转化为电信号输出，被广泛应用于工业自动化、汽
车电子、医疗器械等领域。

那么，压阻式压力传感器是如何工作的呢？接下来，我们将详细介绍其工作原理。

首先，压阻式压力传感器的核心部件是由敏感材料制成的压阻
薄膜。

当外界施加压力时，压阻薄膜会发生形变，从而改变其电阻值。

这种电阻值的变化与外界压力成正比，因此可以通过测量电阻
值的变化来间接测量外界压力的大小。

其次，压阻式压力传感器通常采用电桥电路来测量压阻薄膜的
电阻值变化。

电桥电路由四个电阻组成，当压阻薄膜的电阻值发生
变化时，会导致电桥电路中的电压变化。

通过测量这种电压变化，
就可以得到外界施加在压阻薄膜上的压力大小。

此外，为了提高测量精度，压阻式压力传感器通常还会配备温
度补偿电路。

由于压阻薄膜的电阻值受温度影响较大，为了消除温
度对测量结果的影响，温度补偿电路会实时监测传感器的工作温度，并根据温度变化来调整电路参数，以保证测量结果的准确性。

最后，压阻式压力传感器的输出信号通常为模拟信号，需要经过模数转换电路转换为数字信号，然后再通过数据处理单元进行处理，最终得到压力的数字化结果。

这样的数字化结果可以直接用于控制系统的反馈控制、数据采集和显示等应用。

总结一下，压阻式压力传感器的工作原理主要包括压阻薄膜的电阻值变化、电桥电路的测量、温度补偿和信号处理等环节。

通过这些环节的协同作用，压阻式压力传感器可以准确、稳定地将外界压力转化为电信号输出，为各种应用提供了可靠的压力测量手段。

实验二压阻式压力‎传感器的压‎力测量实验‎一、实验目的：了解扩散硅‎压阻式压力‎传感器测量‎压力的原理‎和方法。

二、基本原理：扩散硅压阻‎式压力传感‎器在单晶硅‎的基片上扩‎散出P型或‎N型电阻条‎，接成电桥。

在压力作用‎下根据半导‎体的压阻效‎应，基片产生应‎力，电阻条的电‎阻率产生很‎大变化，引起电阻的‎变化，我们把这一‎变化引入测‎量电路，则其输出电‎压的变化反‎映了所受到‎的压力变化‎。

图一压阻式压力‎传感器压力‎测量实验三、需用器件与‎单元：主机箱、压阻式压力‎传感器、压力传感器‎实验模板、引压胶管。

四、实验步骤：1、将压力传感‎器安装在实‎验模板的支‎架上，根据图二连‎接管路和电‎路（主机箱内的‎气源部分，压缩泵、贮气箱、流量计已接‎好）。

引压胶管一‎端插入主机‎箱面板上气‎源的快速接‎口中（注意管子拆‎卸时请用双‎指按住气源‎快速接口边‎缘往内压，则可轻松拉‎出），另一端口与‎压力传感器‎相连。

压力传感器‎引线为4芯‎线： 1端接地线‎，2端为U0‎＋，3端接＋4V电源， 4端为Uo‎－，接线见图9‎-2。

2、实验模板上‎R W2用于‎调节放大器‎零位，RW1调节‎放大器增益‎。

按图9-2将实验模‎板的放大器‎输出V02‎接到主机箱‎(电压表)的Vin插‎孔，将主机箱中‎的显示选择‎开关拨到2‎V档，合上主机箱‎电源开关，RW1旋到‎满度的1／3位置(即逆时针旋‎到底再顺时‎针旋2圈)，仔细调节R‎W2使主机‎箱电压表显‎示为零。

3、输入气压，压力上升到‎4K pa左‎右时调节调‎节R w2（低限调节），，使电压表显‎示为相应的‎0.4V左右。

再仔细地反‎复调节旋钮‎使压力上升‎到19Kp‎a左右时调‎节差动放大‎器的增益电‎位器Rw1‎（高限调节），使电压表相‎应显示1.9V左右。

4、再使压力慢‎慢下降到4‎K pa，调节差动放‎大器的调零‎电位器，使电压表显‎示为相应的‎0.400V。

压阻式压力传感器利用单晶硅材料的压阻效应和集成电路技术制成的传感器。

单晶硅材料在受到力的作用后，电阻率发生变化，通过测量电路就可得到正比于力变化的电信号输出。

压阻式传感器用于压力、拉力、压力差和可以转变为力的变化的其他物理量（如液位、加速度、重量、应变、流量、真空度）的测量和控制）。

压阻效应当力作用于硅晶体时，晶体的晶格产生变形,使载流子从一个能谷向另一个能谷散射,引起载流子的迁移率发生变化，扰动了载流子纵向和横向的平均量，从而使硅的电阻率发生变化。

这种变化随晶体的取向不同而异，因此硅的压阻效应与晶体的取向有关。

硅的压阻效应不同于金属应变计（见电阻应变计），前者电阻随压力的变化主要取决于电阻率的变化，后者电阻的变化则主要取决于几何尺寸的变化，而且前者的灵敏度比后者大50～100倍。

压阻式压力传感器的结构这种传感器采用集成工艺将电阻条集成在单晶硅膜片上,制成硅压阻芯片,并将此芯片的周边固定封装于外壳之内，引出电极引线。

压阻式压力传感器又称为固态压力传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外力，而是直接通过硅膜片感受被测压力的。

硅膜片的一面是与被测压力连通的高压腔，另一面是与大气连通的低压腔。

硅膜片一般设计成周边固支的圆形，直径与厚度比约为20～60。

在圆形硅膜片(N型)定域扩散4条P杂质电阻条,并接成全桥，其中两条位于压应力区，另两条处于拉应力区，相对于膜片中心对称。

硅柱形敏感元件也是在硅柱面某一晶面的一定方向上扩散制作电阻条，两条受拉应力的电阻条与另两条受压应力的电阻条构成全桥。

发展状况1954年C.S.史密斯详细研究了硅的压阻效应，从此开始用硅制造压力传感器。

早期的硅压力传感器是半导体应变计式的。

后来在N型硅片上定域扩散P型杂质形成电阻条，并接成电桥,制成芯片。

此芯片仍需粘贴在弹性元件上才能敏感压力的变化。

采用这种芯片作为敏感元件的传感器称为扩散型压力传感器。

这两种传感器都同样采用粘片结构，因而存在滞后和蠕变大、固有频率低、不适于动态测量以及难于小型化和集成化、精度不高等缺点。

压阻式压力传感器原理
压阻式压力传感器是一种常用的压力测量设备，主要基于材料的压阻效应工作原理。

它由一块特殊的薄膜材料制成，薄膜上有一个小细窗口，当外部施加压力时，压力作用在细窗口上，导致薄膜的形状发生微小变化。

薄膜上附着有细小的电阻器，当薄膜发生变形时，电阻器受到拉伸或压缩，其电阻值也相应发生变化。

薄膜上的电阻器构成了一个电阻网络，通过测量这个网络的电阻值变化，就可以间接测量出外部施加在薄膜上的压力。

具体来说，压阻式压力传感器通常采用桥式电路来测量压力对电阻值的影响。

传感器的电阻网络中有一个电桥，包括两个平衡电阻和两个压阻电阻（即变化的电阻）。

当压力传感器没有受到外部压力时，电桥处于平衡状态，输出电压为零。

当外部施加压力时，压阻电阻会发生变化，导致电桥不再平衡。

此时测量电路就会输出一个与压力大小成正比的电压信号。

通过测量输出电压值，就可以获得外部施加在压力传感器上的压力值。

压阻式压力传感器具有结构简单、制作成本低廉的优点，但同时也有一些局限性，例如灵敏度较低，易受到温度影响等。

为了提高其性能，常常需要对其进行温度和线性校准，以确保测量结果的准确性和稳定性。

压力传感器的分类及应用原理1.压阻型压力传感器：压阻型压力传感器是最常见的一种类型。

它基于电阻的变化来测量压力。

传感器内部有一层薄膜或弹簧，在受到压力后，薄膜或弹簧的形变会引起电阻值的变化。

测量电路可以通过测量电阻值的变化来推断压力的大小。

压阻型压力传感器具有简单、可靠的特点，广泛应用于工业控制、汽车行业等领域。

2.容积型压力传感器：容积型压力传感器利用物体受力后体积的变化来测量压力。

传感器内部有一个容积随压力变化的腔室，当腔室受到压力时，体积发生变化，通过测量体积的变化来推断压力的大小。

容积型压力传感器具有高精度、广泛测量范围和可靠性高的优点，应用于航空航天、石油化工等领域。

3.集成气压传感器：集成气压传感器是一种基于硅微加工技术制造的压力传感器。

它采用微电子制造工艺，在硅片上制作出细微的结构，通过这些结构的形变量测压力。

集成气压传感器的特点是小巧、高精度，适用于便携式设备和智能穿戴设备等领域。

4.电容型压力传感器：电容型压力传感器是利用电容的变化来测量压力。

传感器内部有两个带电板，当受到压力时，板间距发生变化，进而导致电容值的变化。

通过测量电容值的变化可以推断压力的大小。

电容型压力传感器具有高灵敏度和高精度的优点，广泛应用于医疗设备、环境监测等领域。

压力传感器具有广泛的应用领域，包括但不限于工业自动化、汽车行业、医疗设备、航空航天等。

在工业自动化中，压力传感器用于测量液体或气体的压力，监控设备的工作状态。

在汽车行业中，压力传感器被广泛应用于发动机控制、轮胎压力监测等方面。

在医疗设备中，压力传感器可用于血压测量、人工呼吸机等。

在航空航天领域，压力传感器用于飞机的气压监测、气动控制等。

总之，压力传感器根据其测量原理和应用场景的不同，可以分为压阻型、容积型、集成气压型和电容型等多种类型。

这些传感器的工作原理各有不同，但都可用于测量物体的压力。

压力传感器在工业和生活中有着广泛的应用，为各个领域的控制和监测提供了重要的技术支持。

实验七 压阻式压力传感器的压力测量实验一．实验目的了解扩散硅压阻式压力传感器测量压力的原理和方法。

二．基本原理扩散硅压阻式压力传感器在单晶硅的基片上扩散出P 型或N 型电阻条，接成电桥。

在压力作用下根据半导体的压阻效应，基片产生应力，电阻条的电阻率产生很大变化，引起电阻的变化，我们把这一变化引入测量电路，其输出电压的变化反映了所受到的压力变化。

三．需用器件与单元压力源（已在主控箱）、压力表、压阻式压力传感器、CGQ -002压力传感器实验模块、流量计、连接导管、电压表、直流稳压源±4V 、±15V 。

四．实验步骤1．根据图2-1连接管路和电路，主控箱内的气源部分，压缩泵、贮气箱、流量计已接好。

将硬管一端插入主控板上的气源快速插座中（注意管子拉出时请用手按住气源插座边缘往内压，则硬管可轻松拉出）。

另一端软导管与压力传感器接通。

这里选用的差压传感器两只气咀中，靠右边一只为高压嘴，另一只为低压嘴。

本实验模块连接见图2-2，压力传感器储气箱压缩泵220ACK3调气阀 快速接头三通压力传感器显示单元处理电路低压端 高压端主控箱内部外接部分流量计单相阀图2-1 压阻式压力传感器测量系统压力显示有4端：3端VS接+4V电源，1端接地线，2端为V o+，4端为V o-。

1、2、3、4端顺序排列见图2-2。

图2-2 压力传感器压力实验接线图2．实验模块接入模块电源±15V（从主控箱引入），检查无误后，合上主控箱电源开关。

实验模块上Rw2用于调节零位，Rw1可调节放大倍数，按图2-2接线，模块的放大器输出V o2引到主控箱电压表表的V i插座。

将显示选择开关拨到20V档，反复调节Rw2（Rw1旋到满度的1/3）使电压表表显示为零。

3．先松开流量计下端进气口调气阀的旋钮，开通流量计。

4．合上主控箱上的气源开关，启动压缩泵，此时可看到流量计中的滚珠浮子向上浮起悬于玻璃管中。

5．逐步关小流量计旋钮，使标准压力表指示某一刻度。

压阻压力传感器工作原理好嘞，今天咱们聊聊压阻压力传感器，听起来可能有点高大上，但其实它的工作原理简单得很。

咱得明白，压阻传感器可不是外星科技，而是咱们生活中常见的小玩意儿。

比如你家那种能自动测量轮胎气压的仪器，或者是工业设备里的压力监测，甚至你在医院看到的那些设备，都是靠它来工作的。

想象一下，压阻压力传感器就像一个忠实的小侦探。

它能把压力变化“悄悄地”告诉咱们。

当外部压力增加时，它里面的材料会发生变化，简单说就是变形。

这就像咱们吃了太多东西，肚子撑得鼓鼓的，感觉要爆炸似的。

传感器的材料通常是一些特殊的半导体，像硅这种家伙。

它们可不简单，受压力一挤，电阻就会变化。

你想，电阻就像咱们的心情，有时候高，有时候低，完全看情况。

嘿，咱们这位小侦探可聪明了，压力变化了，它马上就把这个信息转变成电信号，传递给后面的电子设备。

就好比你跟朋友聊天，压力越大，声音就越高。

信号传到显示器上，咱们就能一目了然地看到实时的压力值。

这可比过去那些笨重的仪器方便多了，简直是科技的小奇迹。

这玩意儿可耐高温、高压，像个铁人一样，真是相当给力。

想想，汽车里的气压监测系统，严密得很，不容有失。

你不想开着开着车，突然发现轮胎没气了吧？这时候，压阻传感器就派上用场了。

它能在压力下降的瞬间发出警报，提醒你赶紧去加气，真是贴心小助手。

哦，对了，咱们还得聊聊它的应用，真是五花八门。

医疗领域，它帮助医生监测病人的血压变化；在航空航天中，压阻传感器被用来监测飞行器的外部压力，确保飞行安全；甚至在你的冰箱里，它也能监控制冷剂的压力，保证食物新鲜。

可以说，生活中无处不在的压阻传感器，是个小小的“压力大师”。

说到这，你可能会想，这玩意儿会不会出故障？任何设备都有可能“中招”。

不过，压阻传感器通常比较稳定，故障率低。

如果真的出问题，可能是因为受到了过大的冲击或者长时间使用导致的老化。

所以，定期检查和维护还是很有必要的，毕竟，安全无小事嘛。

有些人可能会好奇，这样的传感器能不能做得更精确？当然可以！科学家们一直在不断研究新材料和新技术，让传感器的精度、响应速度都在提升。

压阻式压力传感器原理压阻式压力传感器是一种常用的压力测量装置，其原理是利用压阻效应来实现对压力的测量。

在实际应用中，压阻式压力传感器广泛用于工业控制、汽车电子、医疗器械等领域。

本文将介绍压阻式压力传感器的原理及其工作过程。

1. 压阻效应。

压阻效应是指在外加压力作用下，导体的电阻发生变化的现象。

当导体受到压力时，导体内部的电阻会随之发生变化，这种变化可以被用来测量外界的压力。

在压阻式压力传感器中，通常采用金属薄膜或半导体材料作为敏感元件，当受到压力时，材料的电阻会发生相应的变化。

2. 压阻式压力传感器原理。

压阻式压力传感器的原理是利用压阻效应来实现对压力的测量。

传感器的核心部件是敏感元件，当外界压力作用在敏感元件上时，敏感元件的电阻会随之发生变化。

通过测量电阻的变化，就可以得到外界压力的大小。

3. 工作过程。

当外界压力作用在压阻式压力传感器上时，敏感元件的电阻会发生变化。

这种电阻的变化可以通过电路进行测量和处理，最终得到与外界压力成比例的电信号输出。

这个电信号可以通过连接到显示器、控制器或数据采集系统，用来实时监测和控制压力的变化。

4. 应用领域。

压阻式压力传感器广泛应用于工业控制、汽车电子、医疗器械等领域。

在工业控制中，压阻式压力传感器可以用来监测管道、容器内部的压力变化，实现对工艺流程的实时控制。

在汽车电子中，压阻式压力传感器可以用来监测发动机、制动系统等部件的压力变化，保证汽车的安全和性能。

在医疗器械中，压阻式压力传感器可以用来监测血压、呼吸等生命体征，为医生提供诊断和治疗的依据。

5. 总结。

压阻式压力传感器利用压阻效应来实现对压力的测量，其原理简单、可靠。

在实际应用中，压阻式压力传感器具有广泛的应用前景，可以满足不同领域对压力测量的需求。

随着科技的不断发展，压阻式压力传感器将会得到更广泛的应用和发展。

压阻式压力传感器原理及其应用压阻式压力传感器是一种常用的力与位移测量装置，利用材料的压阻效应来实现压力的测量。

它的原理是通过将存在压力的物体和传感器的敏感元件之间产生机械接触，使得敏感元件受压弯曲，从而改变其电阻值。

压阻式压力传感器的核心技术就是敏感元件的压阻材料。

压阻材料通常是导电材料，如硅、硅胶、塑胶等。

当材料受到外力压缩时，其电阻值会随之改变。

这是因为在压力作用下，材料内部电荷的分布发生变化，导致材料的电阻值发生变化。

通过测量电阻值的变化，就可以得知压力的大小。

1.精度高：利用材料的压阻效应来进行压力测量，具有较高的测量精度。

2.反应快：由于无需机械部件的运动，响应时间较短。

3.可靠性高：采用固态结构，不易受到外界振动、冲击的影响。

4.安装简单：可以直接安装在被测压力物体之上，使用方便。

1.工业自动化：用于监测液体和气体的压力，广泛应用于工业自动化系统中。

如压力控制、压力调节、管道检测等。

2.汽车工业：用于汽车制动液和胎压的监测。

通过测量汽车轮胎的压力，可以保证行驶安全。

3.医疗设备：用于测量血压、气体浓度等医疗参数，为医疗设备提供准确的数据支持。

4.污水处理：用于监测和控制污水处理系统中的压力和流量，保证系统的正常运行。

5.空调系统：用于监测空调系统中的制冷介质的压力，以调节和控制空调的制冷效果。

6.水压调节：用于监测水源、供水管道和管网的压力，以保证供水的稳定性。

总结来说，压阻式压力传感器利用材料的压阻效应实现压力测量，具有精度高、反应快、可靠性高和安装简单等特点，广泛应用于工业自动化、汽车工业、医疗设备、污水处理、空调系统和水压调节等领域。
