硅藻土过滤机-过滤原理

硅藻土过滤机的使用流程简介硅藻土过滤机是一种利用硅藻土作为过滤材料的设备，主要用于去除水中的悬浮物、浊度、颜色等杂质。

它广泛应用于水处理、工业生产、食品加工等领域。

本文将介绍硅藻土过滤机的使用流程，帮助用户正确操作并维护设备。

使用流程步骤一：设备准备1.确认硅藻土过滤机的位置和电源接口，保证设备的通风良好。

2.检查硅藻土过滤机的电源线和管道连接是否安全稳固。

步骤二：投加硅藻土1.打开硅藻土过滤机的投料口，并准备好足够的硅藻土。

2.将硅藻土均匀地倒入投料口，注意避免过量或不足。

3.关闭投料口，确保硅藻土均匀分布。

步骤三：启动设备1.检查硅藻土过滤机的开关是否处于关闭状态。

2.打开硅藻土过滤机的电源开关，确保设备正常供电。

3.按下设备的启动按钮，启动硅藻土过滤机。

步骤四：调整操作参数1.根据实际情况，调整硅藻土过滤机的操作参数，如流量、压力等。

2.确保设备运行在适当的条件下，以获得最佳的过滤效果。

步骤五：开始过滤1.将待过滤的水源接入到硅藻土过滤机的进水口。

2.观察水的流动情况，确保水流均匀。

步骤六：监测和维护1.定期检查硅藻土过滤机的运行情况，确保其正常工作。

2.如发现异常情况，及时停机检修或联系维修人员处理。

3.定期清洗硅藻土过滤机，以防止硅藻土结块或堵塞。

步骤七：设备关闭1.当不需要继续过滤时，关闭硅藻土过滤机的进水口，并停止供水。

2.切断硅藻土过滤机的电源开关，断开电源。

维护注意事项1.定期清洗硅藻土过滤机，避免硅藻土结块或堵塞。

2.注意观察水的流动情况，如发现水流变慢或颜色异常，应及时检查设备。

3.确保硅藻土过滤机的通风良好，避免设备过热。

4.不要随意更换硅藻土，遵循制造商的建议或联系专业人员。

5.定期对硅藻土过滤机进行保养和维修，延长设备的使用寿命。

总结通过以上步骤，我们可以正确操作和维护硅藻土过滤机。

在使用过程中，一定要注意设备的安全和稳定性，遵循操作流程，并定期进行维护保养。

只有正确使用和维护，硅藻土过滤机才能发挥最佳效果，为我们的生产和生活提供清洁的水源。

KDF50圆盘硅藻土过滤机操作说明书肇庆市东洛啤酒机械有限公司二00八年九月目录1、企业简介 (4)2、概述 (4)2.1用途 (4)2.2主要技术参数 (5)3.过滤工作原理与主要配置 (6)3.1K D F圆盘硅藻土过滤机的主要流程 (6)3.2系统工作原理 (6)3.3系统主要配置及结构 (7)4.使用操作与维护说明 (8)5.现场操作及控制元件 (9)6.清洗··························1 17.安全性·························1 28.操作流程························1 48.1准备过滤 (15)8.2过滤 (19)8.3结束过滤 (21)8.4排土及清洗 (23)8.5清洗 (27)8.6杀菌························3 49.机械零件 (39)对该设备的重要说明1.有关我公司的机器或仪器运转的说明书都有我公司的单独著作权。

烛式硅藻土过滤机安全操作及保养规程硅藻土过滤机是一个应用非常广泛的过滤器，它利用硅藻土过滤介质实现水质的过滤和净化。

由于其工作原理简单、效果优良，因此在餐饮、饮料、制药等领域得到了广泛应用。

然而，由于硅藻土过滤机具有高压、高温等特殊性质，因此在操作过程中需要特别注意安全事项。

本文将介绍硅藻土过滤机的安全操作及保养规程，以便提高大家的操作安全性和设备使用寿命。

安全操作规程1. 设备安装在进行硅藻土过滤机的安装过程中，首先要确保设备的放置位置符合要求，该位置应该平稳、坚固，符合设备的负载要求，设备的地基必须牢固可靠。

设备安装时，一定要按照设备图纸安装，安装时要注意设备的水平和水平度。

2. 电气安全在进行硅藻土过滤机的电气安装时，一定要根据设备的电气图纸进行接线，接线时要注意电源的电压和频率，必须与设备标牌标注的一致。

不能使用直流电源，一定要保证电气接地。

3. 启动设备在启动设备前，首先要检查各部件是否正常、牢固，特别要检查滤芯、滤床是否有破损、疏忽、渗漏等不正常情况。

启动过程中，要保证水压和水流的稳定，避免因为水压过高或过低而对硅藻土过滤器造成损坏。

启动设备的过程中，要保证滤芯的温度逐渐升高，避免因为温度过高而对滤芯造成损坏。

4. 设备保护在硅藻土过滤机运行过程中，工作人员一定要经常观察设备运行状态和工作参数，以确保设备正常运行。

如果设备出现异常情况，应及时停机进行检修。

同时，还要保证设备的清洗和消毒，特别是在替换滤芯时，同样也要按照操作规程进行。

5. 停机在关闭硅藻土过滤机时，要先关闭出口阀门再关闭进口阀门，正常情况下，应该先排空管路内的剩余水分，然后再关闭电源，确认操作完毕后，才能离开设备。

保养及维修1. 保养硅藻土过滤机的保养是维护其长时间稳定运行的重要手段。

在过滤器运行的过程中，工作人员应经常观察设备的工作状态并保证设备的清洗和消毒。

如果滤芯使用时期过长或者滤芯的压力损失很大时，需要及时更换滤芯。

烛式过滤器产品介绍匠奇JQZ型过滤机拥有完美的过滤效果，干燥、卸料自动完成。

适用于精细化工、食品、医药、水处理等行业，是过滤硅藻土、活性炭、催化剂的首选设备。

匠奇JQZ型烛式过滤机，它的优势和性能已经在全球化学加工业中作为一个基本的工具被广泛认可。

它拥有完美的过滤效果，以及干燥、卸料自动完成。

现在不仅在化学工业领域应用，在食品、医药、水处理等行业也逐渐显示了它的优势，是过滤硅藻土、活性炭、催化剂的首选设备。

该设备结构独特体积小、效率高、过滤成本低、使用操作方便、无环境污染，弥补了传统“板框压滤机”操作开放、泄漏喷液、卸料劳动强度大的缺点。

烛式过滤器适用范围精细化工、油脂、润滑油、食品、制药、生物发酵、饮料、酱油醋、塑料、电镀、氯碱工业、等工业的过滤、吸附和贵金属催化剂、沸石等固体的回收。

烛式过滤器产品特点1.滤芯设计采用梅花瓣结构，过滤效率高，脱渣更彻底。

2.滤饼可进行洗涤、干燥。

3.密闭过滤，无泄露，保护环境及人身安排。

4.全自动运行，触摸屏操作，可远程连接DCS。

5.可实现一次性完全过滤。

烛式过滤器优点介绍1.用于液体的澄清时，可在料浆中直接加硅藻土、活性炭等助剂，使过滤速率更快，滤液更澄清，精度范围从1μm~300μm可选。

2.全密闭操作，既适合于一般物料的过滤，也可用于易燃易爆、有毒或剧毒的危险产品及不允许有污染的鲜美食品、生物制品及药品等的过滤。

3.在过滤后期，如底部残留料浆不能排回料浆槽，这时可用泵抽出底部的残留料浆，再返回顶部中央的过滤机顶盖内，并通过喷嘴均匀喷洒到过滤管上，通过机内输入压缩气体使残留的液体全部滤出。

4.由于本机可再过滤时形成均匀的滤饼层，因而可在机内通入洗涤液很方便地对滤饼进行洗涤。

如通过顶部喷淋的方法对滤饼进行洗涤，则可大大节省洗涤液。

5.如要得到干燥滤饼，则在过滤后或洗涤过滤后在机内通入常温空气、热空气或蒸汽等，使他们穿过滤饼层，直至使滤饼达到所需的干度后再使机内泄压，并反吹滤饼从底部卸料。

硅藻土过滤机的预涂与过滤
钱逸;范尧青
【期刊名称】《酿酒》
【年(卷),期】1991(000)003
【摘要】本文介绍了硅藻土过滤机的特点,并采用水平叶片式和垂直叶片式过滤机进行了硅藻土预涂和过滤试验,测定了一系列实验数据,着重整理了啤酒过滤实验数据,得到了介质阻力和滤饼比阻的经验表达式。

试验结果和条件对硅藻土过滤机的应用和研究很有价值。

【总页数】5页(P23-27)
【作者】钱逸;范尧青
【作者单位】不详;不详
【正文语种】中文
【中图分类】TS261.3
【相关文献】
1.叶片式硅藻土过滤机预涂方法的探讨 [J], 刘秀强
2.影响烛式硅藻土过滤机预涂效果和拦截能力的探讨 [J], 冯陶陶
3.预涂型转鼓真空过滤机及其在淀粉糖化液过滤中的应用 [J], 徐苏莉
4.啤酒硅藻土过滤技术：兼介绍评述国产硅藻土过滤机 [J], 校步玉
5.预涂式真空转鼓过滤机几种助滤剂试用之比较 [J], 柳丽
因版权原因，仅展示原文概要，查看原文内容请购买。

硅藻土过滤怎么操作方法
硅藻土过滤是一种常见的水质净化方法，操作方法如下：
1. 准备硅藻土：选择质量好、没有杂质的硅藻土。

可以在宠物用品店或者建材市场购买。

2. 清洗硅藻土：将硅藻土倒入大容器中，加入清水，搅拌均匀。

然后用漏网过滤掉混浊的水，重复此步骤几次，直到水变得清澈。

3. 准备滤材：除了硅藻土，还需要准备一些滤材，如棉花、石英砂等。

这些滤材可以增加过滤效果和延长硅藻土的使用寿命。

4. 安装过滤装置：根据实际需要，选择合适的容器或过滤器来进行硅藻土过滤。

可以使用一个大容器，将硅藻土倒入容器中，然后依次加入滤材和水。

也可以使用专业的硅藻土过滤器，将硅藻土和滤材放入过滤器的相应位置。

5. 进行过滤：将待净化的水缓慢地倒入过滤装置中，让水从硅藻土和滤材间慢慢渗透过去。

过滤速度不能太快，一般情况下，硅藻土过滤器的水位不应超过滤芯的一半。

6. 更换硅藻土：硅藻土逐渐吸附水中的杂质，使用一段时间后，过滤效果会下降，需要更换硅藻土。

一般来说，硅藻土的使用寿命为1-2个月。

7. 清洗过滤装置：定期清洗过滤装置，避免滤芯堵塞。

可以将硅藻土和滤材取出，用清水冲洗，同时也可以清洗容器或过滤器的其他部分。

需要注意的是，硅藻土过滤只能去除水中的悬浮物和部分有机物质，并不能完全除去细菌、病毒等微生物。

在饮用水净化方面，建议结合其他水处理方法来保证水质安全。

直接预涂硅藻土烛式过滤机操作说明书湘潭秦天龙顺过滤技术研究院中国湖南简介本过滤机是目前最为先进的一种液体过滤设备，拥有2项国家专利，国内独家生产，实现了硅藻土的直接预涂，消除了以往硅藻土过滤机漏土的现象。

硅藻土过滤机过滤的效果取决于硅藻土预涂是否均匀，而最直接的表现就是所用硅藻土的支撑体是否优良以及整机的设计是否合理。

本机采用当今国际上最先进的高科技复合型不锈钢材料做成滤棒，具有如下特点：1、高强度：具有极高的机械强度和压强度，助滤剂承载能力达9公斤/m²；2、高精度：对所有的过滤粒度，均可发挥均一的表面过滤性能；3、耐热性：可耐用于液态氦的过滤，直至最高480度的连续高温过滤；4、清洗性：由于采用极佳的逆流清洗效果的表层过滤构造，清洗简单。

主要技术参数本机采用SUS304/316L不锈钢材料，管路采用卫生级不锈钢管连接，阀门均为卫生级不锈钢蝶阀（或球阀）。

输送泵功率：370 W；额定流量：1~2 m³/小时；最大流量: 3 m³/小时；最高扬程：20 米；烛棒数量：20 支；烛棒长度：500 mm；过滤面积： 1 ㎡；ZL1-3烛式硅藻土过滤机操作准备：连接好进出口管道。

采用合适的洗涤液60度左右热水先将整个机器完整清洗。

清洗干净后关闭所有阀门。

过滤：在硅藻土添加循环桶内加入适量（一般1~1.5公斤/平方米，比如过滤面积1平方米的机器，先添加约1公斤）C535RV/C545RV（粗）硅藻土，打开阀门1＃、2＃、3＃、4＃及排气阀。

启动输送泵开始硅藻土的循环预涂，待整个机器充满被过滤液时关闭进料阀1，循环约5～8分钟，再添加C503RV（中）硅藻土约1公斤，继续循环5~8分钟(依过滤标准需要可再添加C512RV（细）或STD硅藻土0.5公斤,如不需细土，可加多粗、中土)。

排气阀空气排干后及时关闭。

从玻璃视镜观察并由取样阀取样，如符合标准则可开始正式过滤：双手同时平稳打开出口阀5＃和进料阀1＃，并关闭阀门2＃和4＃，注意压力表的变化，尽量减少压力表的波动，以免硅藻土预涂层受到破坏。

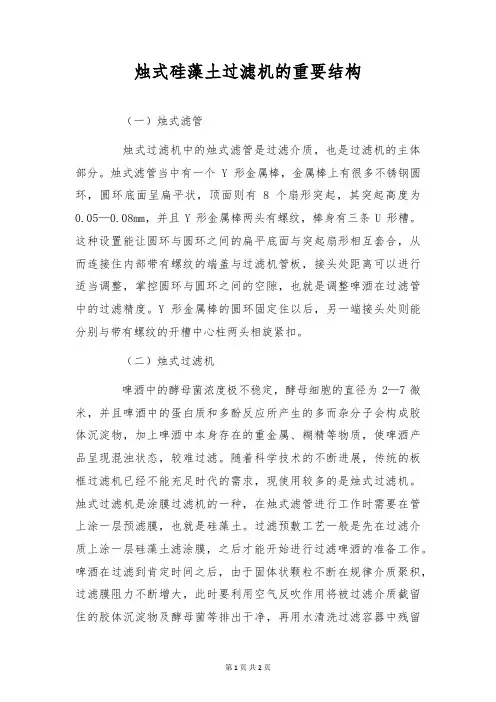

烛式硅藻土过滤机的重要结构（一）烛式滤管烛式过滤机中的烛式滤管是过滤介质，也是过滤机的主体部分。

烛式滤管当中有一个Y形金属棒，金属棒上有很多不锈钢圆环，圆环底面呈扁平状，顶面则有8个扇形突起，其突起高度为0.05—0.08mm，并且Y形金属棒两头有螺纹，棒身有三条U形槽。

这种设置能让圆环与圆环之间的扁平底面与突起扇形相互套合，从而连接住内部带有螺纹的端盖与过滤机管板，接头处距离可以进行适当调整，掌控圆环与圆环之间的空隙，也就是调整啤酒在过滤管中的过滤精度。

Y形金属棒的圆环固定住以后，另一端接头处则能分别与带有螺纹的开槽中心柱两头相旋紧扣。

（二）烛式过滤机啤酒中的酵母菌浓度极不稳定，酵母细胞的直径为2—7微米，并且啤酒中的蛋白质和多酚反应所产生的多而杂分子会构成胶体沉淀物，加上啤酒中本身存在的重金属、糊精等物质，使啤酒产品呈现混浊状态，较难过滤。

随着科学技术的不断进展，传统的板框过滤机已经不能充足时代的需求，现使用较多的是烛式过滤机。

烛式过滤机是涂膜过滤机的一种，在烛式滤管进行工作时需要在管上涂一层预滤膜，也就是硅藻土。

过滤预敷工艺一般是先在过滤介质上涂一层硅藻土滤涂膜，之后才能开始进行过滤啤酒的准备工作。

啤酒在过滤到肯定时间之后，由于固体状颗粒不断在规律介质聚积，过滤膜阻力不断增大，此时要利用空气反吹作用将被过滤介质截留住的胶体沉淀物及酵母菌等排出干净，再用水清洗过滤容器中残留的滤渣，并清洗烛式滤管。

烛式过滤机可以利用蒸汽进行消毒，也可以用苏打水进行清洗。

其属于*静止型的过滤机，可以间歇工作，操作简单，并且过滤出特别清亮的啤酒。

在烛式滤管上？预滤膜之后，硅藻土与液体会向过滤介质进行垂直流动。

硅藻土在烛式滤管表面渐渐形成预涂膜，在过滤推动力作用下，悬浮液中的液体将穿过预滤膜和烛式滤管的缝隙，沿着中心的Y形棒凹槽排出机外，然后携带硅藻土连续循环。

在预滤膜涂好之后进行过滤时，啤酒中残留的酵母菌、胶体沉淀物和细菌会沉积在烛式滤管表面预涂膜上，在过滤推动力的作用下混浊啤酒会穿过缝隙，利用中心Y形棒的凹槽将清亮的啤酒排出机外。

过滤机工作原理
过滤机的工作原理是通过不同的物理或化学机制，将固体颗粒、液体或气体中的杂质、污染物或其他有害物质分离出来，从而实现净化或分离的目的。

具体的工作原理根据不同的过滤机类型而有所不同，以下是几种常见的过滤机工作原理。

1. 机械过滤：机械过滤机通常采用层流过滤或深层过滤的原理。

液体或气体经过过滤介质时，固体颗粒被介质阻挡或截留在其中，而干净的液体或气体则通过过滤介质流出。

常见的机械过滤介质包括滤纸、滤布、滤网、多孔陶瓷等。

2. 物化过滤：物化过滤机利用物理或化学的方法，将杂质、污染物或其他有害物质转化成固态或不溶性形式，然后通过过滤介质将其分离出来。

例如，活性炭过滤可以利用活性炭的吸附性质去除液体中的有机物；离子交换过滤可以利用离子交换树脂去除水中的离子等。

3. 生物过滤：生物过滤机通过利用生物体的代谢作用，将有机物质转化为无害的物质。

常见的生物过滤机包括生物滤波器、生物滤池等。

比如，水族箱中的生物滤波器通过细菌附着在过滤介质上分解鱼粪、残餐等有机物质，从而净化水质。

4. 膜过滤：膜过滤机采用薄膜作为过滤介质，通过微孔或分子间隙来分离物质。

根据孔径的不同，膜过滤可以分为微滤、超滤、纳滤和逆渗透等。

膜过滤可以去除细菌、病毒、大分子有机化合物等。

以上是几种常见过滤机的工作原理，它们可以根据具体的应用场景和要求选择最适合的过滤机型。

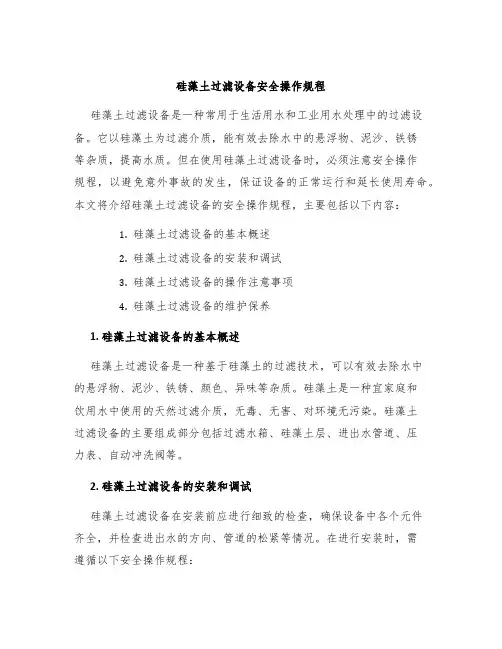

硅藻土过滤设备安全操作规程硅藻土过滤设备是一种常用于生活用水和工业用水处理中的过滤设备。

它以硅藻土为过滤介质，能有效去除水中的悬浮物、泥沙、铁锈等杂质，提高水质。

但在使用硅藻土过滤设备时，必须注意安全操作规程，以避免意外事故的发生，保证设备的正常运行和延长使用寿命。

本文将介绍硅藻土过滤设备的安全操作规程，主要包括以下内容：1.硅藻土过滤设备的基本概述2.硅藻土过滤设备的安装和调试3.硅藻土过滤设备的操作注意事项4.硅藻土过滤设备的维护保养1. 硅藻土过滤设备的基本概述硅藻土过滤设备是一种基于硅藻土的过滤技术，可以有效去除水中的悬浮物、泥沙、铁锈、颜色、异味等杂质。

硅藻土是一种宜家庭和饮用水中使用的天然过滤介质，无毒、无害、对环境无污染。

硅藻土过滤设备的主要组成部分包括过滤水箱、硅藻土层、进出水管道、压力表、自动冲洗阀等。

2. 硅藻土过滤设备的安装和调试硅藻土过滤设备在安装前应进行细致的检查，确保设备中各个元件齐全，并检查进出水的方向、管道的松紧等情况。

在进行安装时，需遵循以下安全操作规程：•安装设备需放置在平整的地面上，避免设备在运行时出现抖动、晃动或排水不畅等情况；•在安装设备时，要注意进出水管道的连接，严禁出现漏水、渗漏等问题；•调试时，需按照硅藻土过滤设备的使用说明进行，遵循正确操作流程，调节进出水阀门、压力表、自动冲洗阀等元件。

3. 硅藻土过滤设备的操作注意事项硅藻土过滤设备的操作时，应特别注意以下事项：•操作人员应全程监测设备的运行状况、水质情况，随时观察压力表的读数，及时调整进出水阀门，保证水质量的稳定；•硅藻土过滤设备在运行时，要严格按压力表的读数进行自动冲洗和手动冲洗，以保证硅藻土的清洁度，延长使用寿命；•在设备停止运行前，应关闭自动冲洗阀门，避免对水源的浪费；•遇到突发事件时，应立即关闭进出水阀门，停止设备运行，查明原因后再进行排除。

4. 硅藻土过滤设备的维护保养为延长硅藻土过滤设备的使用寿命和水质稳定性，需定期进行维护保养，具体操作如下：•每月对设备进行彻底清洗，清除设备内部的污垢和沉积物；•每三个月对硅藻土层进行清洗和冲洗，去除杂质和沉积物，避免阻塞过滤层，降低过滤效率；•遵循使用说明，按照设备规定周期更换硅藻土过滤层。

硅藻土过滤机的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!硅藻土过滤机是一种常用于水处理领域的设备，其操作流程如下：1. 准备工作：首先要检查硅藻土过滤机的各个部件是否完好，确认无损坏或松动的情况。

df的生产工艺DF（Diatomaceous Earth Filter，硅藻土过滤器）是一种广泛应用于工业领域的过滤设备，主要用于液态物质的固体-液体分离。

硅藻土是一种天然的矿石，主要成分是二氧化硅和氧化铝。

它具有极高的孔隙率和较大的比表面积，因此能够有效地去除液体中的悬浮固体颗粒。

下面将详细介绍DF的生产工艺。

首先，生产DF需要经过硅藻土的选矿和烧烤两个过程。

选矿是为了选择出成分纯净、颗粒均匀的硅藻土矿石。

通过破碎、筛分等步骤，将原始矿石中的杂质去除，并将粒度较大的硅藻土颗粒保留下来。

接下来是烧烤过程。

将选矿得到的硅藻土放入高温炉中，进行高温煅烧处理。

在煅烧过程中，矿石中的有机物和部分结合水分会被分解和挥发掉，同时硅藻土的结构发生变化，孔隙率和比表面积得到进一步增加。

煅烧温度一般在600℃至900℃之间，煅烧时间根据矿石的性质和所需产品的要求而定。

煅烧完成后，硅藻土矿石会经过破碎和粉碎等步骤，变成细小的硅藻土粉末。

这些粉末具有较高的比表面积和更丰富的孔隙结构。

这些粉末会通过特殊的喷雾和干燥工艺，形成硅藻土过滤膜。

硅藻土过滤膜的生产工艺主要包括制膜和硅藻土膜的成型两个步骤。

制膜是将硅藻土粉末悬浮在适当的溶剂中，然后通过喷射、涂布或其它方法将悬浮液均匀地涂覆到底材上。

制膜过程中需要控制涂布的均匀性和膜层的厚度。

成型是将制膜过程中得到的硅藻土膜进行成型和固化。

通常采用压制、挤压或烘干等方法对膜进行处理，使其变得结实、平整并保持一定的孔隙结构。

成型后的硅藻土膜经过切割和打磨等工艺，最终形成DF产品。

DF产品具有过滤精度高、过滤效率高、操作简单和维护方便等优点，被广泛应用于食品饮料、医药、化工等领域中液体的过滤分离工艺。

虽然生产DF的工艺相对复杂，但利用硅藻土的天然特性，通过多个精细的加工步骤，能够生产出优质的硅藻土过滤器产品。

总结起来，DF的生产工艺包括硅藻土选矿、烧烤、破碎粉碎、制膜和成型等步骤。

在各个步骤中，需要控制好温度、湿度、颗粒大小等参数，以确保最终产品的质量和性能。

硅藻土白酒过滤器安全操作规定硅藻土白酒过滤器是酒类加工过程中常用的设备。

该过滤器以硅藻土作为主要过滤介质，通过滤除酒液中的固体杂质和悬浮物质，有效提高酒的品质和透明度。

但是，由于加工过程需要使用一些化学品和高温水，操作不当会对人身安全造成威胁。

因此，本文将针对硅藻土白酒过滤器的使用过程，制定一些安全操作规定，以确保人员和设备的安全。

一、设备的维护和保养1.定期检查和维护设备的各个部件，确保其状态良好，并及时进行必要的维修和更换。

2.确保设备及其周围环境清洁卫生，避免杂质和异物对设备造成损害或污染酒液。

3.在使用前，检查过滤器的滤网和管道是否有阻塞和堵塞现象，如有，及时进行清洗。

4.经常检查设备的电线和电源，确保其符合安全标准。

禁止使用损坏的电线或电源，严禁私自更改电器电路。

二、化学品的使用1.确保在通风良好的环境中使用化学品，以免对员工造成伤害或污染环境。

2.使用化学品前，必须仔细阅读标签和说明书，了解其对人体的影响、保护措施和应急处理方法。

3.化学品必须存储在指定的地方，并在容器上贴上标签，标注名称、危险性等信息，以便分辨和管理。

4.禁止将不同的化学品混合使用，以免发生不可预知的危险事件。

禁止随意更改或添加化学品的配方，必须严格按照工艺标准操作。

三、高温水的使用1.在使用前检查设备的温度表和温控器，确保其工作状态正常。

2.对于高温水的操作，必须穿戴耐高温的防护服和耐热手套，以防烫伤。

3.高温水必须存放在制定的地方，并标记“高温水，禁止靠近”等警示语。

4.禁止将高温水直接喷洒到人体上，以免造成烫伤和烫伤的二次感染。

5.禁止将高温水泼溅到设备的电线和电源上，以防触电。

四、操作规范1.操作前，必须仔细阅读设备操作说明书并接受专业培训，熟悉设备操作流程。

2.操作前，必须检查操作工具和设备是否符合要求，如有问题，必须及时更换或修复。

3.在使用过程中，必须注意观察设备的工作状态和操作界面的信息，如有异常情况，必须立即停止操作并进行检修。

GREEN FILTERMOD. G9 - G12 - G18 - Version 2001Use and maintenance manualMOD. G9 - G12 - G18 型过滤机操作与维护手册Markings机器铭牌TMCI Padovan S.p.A.via Caduti del Lavoro 7 - 31029 Vittorio Veneto (TV)- Italytel. +39 0438 4147 fax +39 0438 501044TMCI PADOVAN S.p.A. All rights reservedTMCI PADOVAN S.p.A.保留全部所有权。

All the rights of translation, electronic memorization, reproduction and total or partial adaptation by any kind of means (include microfilm e photostatic copies) are reserved for all the countries.我司保留在任何国家翻译，电子储存，复制及任何形式的全部或部分的编用（包括照片复印）该手册的所有权利。

INDEX目录1. GENERAL INFORMATION 综述 (3)1.0.1 Contents of manual 手册内容 (3)1.0.2 Conservation of the manual 手册保存 (3)1.1.0 Markings 机器铭牌 (4)1.2.0 Conditions for use 使用条件 (5)1.2.1 Appropriate Use 正确使用 (5)1.2.2 Inappropriate Use 不正确使用 (5)1.3.0 Safety measures 安全防护 (5)1.3.1 Safety regulations 安全规范 (5)1.3.2 Safety devices 安全设施 (5)1.4.0 Residual risks 其它安全问题 (6)1.5.0 Technical assistance 技术支持 (6)1.5.1 Technical assistance and maintenance 技术支持和维修 (6)1.5.2 Contacting your dealer 联系经销商 (7)2. MACHINE DESCRIPTION 机器描述 (9)2.1.0 Machine composition 机器构成 (9)2.1.1 Frame 钢结构 (9)2.1.2 Filtering apparatus 过滤系统 (10)2.1.3 Discharge system 排放系统 (10)2.1.4 Control panel 控制面板. (10)2.2.0 Machine components 机器结构 (14)2.2.1 Technical data 技术参数 (16)2.3.0 Operation 操作 (17)3. INSTRUCTIONS FOR UNLOADING, HANDLING AND POSITIONING机器开箱，装卸及安装就位说明 (19)3.1.0 Unloading from vehicle 卸机器 (19)3.1.1 Checking for damage 损坏检查 (20)3.2.0 Adjusting the trim of the green filter delivered by sea or air海运或空运过滤机的调整 (20)3.3.0 Temporary or prolonged storage 暂时或较长时间闲置 (20)3.3.1 Temporary storage 暂时闲置 (21)3.3.2 Prolonged storage 较长时间闲置 (21)3.4.0 Installation 安装 (21)3.4.1 Preparing the site .现场准备 (21)3.4.2 Positioning Green 机器安装就位 (22)3.4.3 Installing the hydraulic ‘rotofluid’ joint 水力管线安装 (22)3.5.0 Electrical connections 电气连接 (23)3.5.1 Earthing 接地保护 (23)3.6.0 Connection of liquid-carrying pipes 液体输送管线连接 (23)3.7.0 Plumbing in 管线连接 (24)3.7.1 Washing water for rotating manifold shaft seal 旋转轴清洗 (24)3.7.2 Filter element washing water 过滤孔板清洗水 (24)4. INSTRUCTIONS FOR THE FILTERING PROCESS过滤程序描述说明25 4.1.0 Selecting the filter aid 选用助滤剂 (25)4.2.0 Filter aid dosing 助滤剂定量 (26)4.3.0 Criteria for maximum filter filling 最大量过滤标准 (27)5. START-UP AND OPERATION OF THE FILTERING PROCESS开始过滤及操作过程 (29)5.1.0 General safety regulations 基本安全规范 (29)5.1.1 Initial checks 预备检查 (29)5.2.0 Filter filling 过滤机进液 (30)5.3.0 Filter deaeration 过滤机排气 (32)5.4.0 Formation of the pre-coat 形成预涂层 (34)5.5.0 Filtration 过滤 (36)5.6.0 Interruption and re-start of filtration 过滤中断及再开始过滤 (38)5.7.0 Filtration of residual content 残液过滤 (40)5.8.0 Pre-coat and filtration residue (cake) discharge 预涂层及滤饼排空 (42)5.9.0 Washing 清洗 (44)6. FILTER MAINTENANCE 过滤机维护保养 (47)6.0.1 Precautions in the event of prolonged idle periods 较长时间闲置后的处理 (48)6.0.2 Protection from freezing 机器防冻 (48)6.1.0 Servicing 维修 (48)6.1.1 Checking batching pump and gearmotor oil 检查计量泵及电机润滑油 (48)6.1.2 Periodical washing with chemicals 定期化学清洗 (49)6.1.3 Checking valve tightness 检查阀门紧固 (51)6.1.4 Greasing the upper ball bearing 上部球轴承加油润滑 (51)6.1.5 Replacing the supply pump seal 更换进液泵密封 (51)6.1.6 Cleaning the check valve on the batching pump 清洗计量泵止回阀 (51)6.1.7 Manual plate cleaning 手动清洗过滤孔板 (52)6.2.0 Extraordinary maintenance 特别维修 (52)6.2.1 Checking of supply and batching pumps 检查进液泵和计量泵 (52)6.2.2 Removing the plate pack and checking seals and gaskets拆下过滤孔板并检查密封件及垫圈 (52)6.3.0 Trouble shooting 故障处理 (52)7. WASTE DISPOSAL 废品处理 (55)7.1.0 Dismantling 机器报废解体 (55)8. GLOSSARY 技术术语 (57)8.1.0 Glossary 技术术语 (57)1 GENERAL INFORMATION综述These instructions for use and maintenance for the Filtering machine Green, model 9-12-18 m2 (referred to as Green), provide all the information needed to make the best use of the machine in conditions of complete safety for the operator.该操作与维修手册用于G 9-12-18 型过滤机，为机器操作者提供了最佳使用条件下安全使用该机器的全部资料。

ABC硅藻土涂膜过滤机产品说明书《水处理环保设备》无锡市江南给排水设备有限公司（一）、概述ＡＢＣ过滤机（Automatic Backwash Clean Filfer)，是由日本三浦化学装置株式会社，在集30余年开发研制各种加压式硅藻土过滤机经验、业绩的基础上生产的全自动滤渣回收的新型硅藻土过滤机。

ＡＢＣ型过滤机，是把筒状型滤布套在特殊材料制成的柱状星型滤棒上，垂直地、有规则地悬挂在过滤容器中，适用于油田、化工、电子、小型自来水厂、医药、食品等工业领域的固液分离及工业废水处理、中水道、循环水处理等环保领域。

其特点：１、构造简单、没有驱动装置，检修方便。

可实现全自动化、无人操作运行。

２、一次过滤完全澄清μm 的大肠菌等保证完全去除)。

３、因为封闭型运行，与空气完全隔绝，适用于挥发性溶液的过滤处理。

４、滤元及滤布耐腐蚀性强，适用于酸碱溶液的处理。

５、滤元的有效过滤面积大，因而占地面积小。

６、采用瞬间爆发状空气脱渣后，滤元洁净如新。

滤渣呈固体状，便于处理。

节省了大量的反冲洗水。

７、由于过滤前预涂膜硅藻土，使悬浮物、油污等污染物与滤布不直接接触，保证了滤布的长期运行，解决了一般精密过滤器运行中碰到的滤层易堵塞、难反洗、寿命短等难度，是过滤技术的一大突破。

（二）、技术参数预涂膜量：800-1200 克/m2预涂时间：10-15 min 至出水清澈为止。

推荐滤速：用于游泳池水理时≤ 8 m/h；用于一般清水处理时≤ 5 m/h；标准的处理时≤ 3 m/h；用于化工稀硫酸等处理时≤ 3 m/h；用于油田注水A1空气正吹时间：3-5 min空气反吹脱渣时间：1 min硅藻土粒径：101#过滤溶液进口压力：～ MPa过滤终止压差：≤ MPa注:若精滤过滤器用于油田含油污水低渗透油区A1级注水标准时：进水水质指标：含油量≤ 10mg/L，悬浮物含量：≤10mg/L出水水质指标：含油量≤ L，悬浮物含量：≤L,粒径中值≤μm（四）、设备安装图（六）、附录:手动硅藻土过滤器操作程序1）、启动搅拌机与空压泵；2）、依次打开1阀/2阀/3阀/4阀,其余阀全关.混合槽中加足清水, 打开水泵,循环清水；3）、在混合槽中加硅藻土,(以1Kg/m2计算) 同时搅拌,当含有硅藻土液体从4阀流出时；4）、先开6阀,后关4阀.液体通过滤层,即涂膜开始,也同时过滤, 当水清澈了即为涂膜完成.(约15分钟)；5）、开5阀关1阀(开始产水), (可以暂不用"原水"而用人为的脏水用于试验,此时不执行第5条)；6）、当压力差(进口压力与出口力之差)=时控制出水压力,开旁通阀13(观察并调整)；7）、当罐内压力=3-3.5Kg/cm2时.打开7阀,打开减压阀8并将8阀设定为2Kg/cm2,再打开9阀, 关闭水泵和2阀,3阀/13阀开着.此时目的是挤出罐的水.(挤和吹共约3分钟). 当旁通管无水可流时,关13阀,压缩空气直吹滤膜使其硬化；8）、关闭9阀打开12阀.再打开10阀,并将10阀压力设定为4Kg/cm2再打开11阀.11阀必须快速开启. 膜渣从12阀排出；9）、重新开始以上过程。
