电动机铭牌解读，超详细电动机铭牌是电动机的“身份证”，它告诉我们很多重要信息。

它的内容可谓五花八门，咱们得好好解读一下。

首先，铭牌上最显眼的就是电动机的功率。

功率一般用千瓦表示，简单说，功率越大，电动机能干的活儿就越多。

像我身边的朋友，总是喜欢用“大马力”这个词来形容强劲的电动机。

这说明它能在较短时间内完成更多工作，效率高得让人惊叹。

接着，铭牌上会有电压和电流的参数。

电压一般用伏特（V）表示，电流用安培（A）。

这两者就像电动机的血液和能量来源，电压太高或太低都可能导致电动机损坏。

想想看，电动机就像人一样，血压不正常可不好过。

还有，铭牌上的频率，一般是50Hz或60Hz。

这个数字可不简单，关系到电动机的转速。

然后，我们看看电动机的效率。

效率越高，说明能量利用越充分，电费也就省得多。

这就像咱们平时省水、省电一样，能省下来的钱用在更值得的地方，不是吗？铭牌上通常会有一个效率等级，像A级就是很优秀的代表，真是让人心动。

再聊聊电动机的转速。

铭牌上会标明额定转速，通常是以每分钟转数（RPM）来表示。

转速直接影响电动机的工作性能。

比如，咱们的洗衣机电动机转得快，衣服很快就洗干净，转速慢就得多等一会儿。

生活中可谓是“快马加鞭”，这转速真是关键。

然后要提到电动机的绝缘等级。

这个等级决定了电动机在高温下的表现。

常见的绝缘等级有A、B、F和H，级别越高，耐温越好。

就像我们穿衣服，冬天得穿厚点，夏天就得透气一样。

选对绝缘等级，电动机才能更长久地为我们服务。

铭牌上还有启动方式的信息。

不同的启动方式，适合不同的应用场合。

像直接启动、星三角启动等，每种都有自己的优缺点。

这就像咱们选择出行方式一样，公交、地铁、自驾，每种方式各有千秋。

此外，铭牌上的冷却方式也很重要。

电动机工作时会产生热量，冷却方式有自然冷却和强制冷却。

自然冷却就像晒太阳，热了自然会凉快；强制冷却就像开空调，凉快得快。

这种冷却方式的选择影响电动机的运行稳定性和寿命。

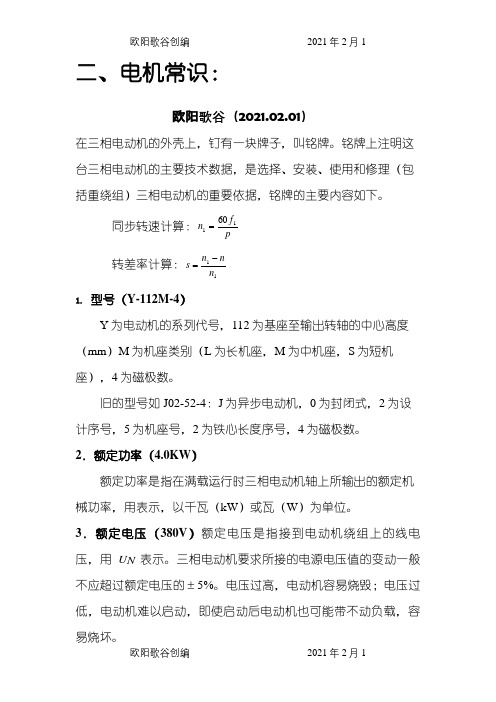

二、电机常识：欧阳歌谷（2021.02.01）在三相电动机的外壳上，钉有一块牌子，叫铭牌。

铭牌上注明这台三相电动机的主要技术数据，是选择、安装、使用和修理（包括重绕组）三相电动机的重要依据，铭牌的主要内容如下。

同步转速计算：p f n 1160=转差率计算：11n n n s -=1. 型号（Y-112M-4）Y 为电动机的系列代号，112为基座至输出转轴的中心高度（mm ）M 为机座类别（L 为长机座，M 为中机座，S 为短机座），4为磁极数。

旧的型号如J02-52-4：J 为异步电动机，0为封闭式，2为设计序号，5为机座号，2为铁心长度序号，4为磁极数。

2．额定功率（4.0KW ）额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率，用表示，以千瓦（kW ）或瓦（W ）为单位。

3．额定电压（380V ）额定电压是指接到电动机绕组上的线电压，用U N 表示。

三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%。

电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动后电动机也可能带不动负载，容易烧坏。

4．额定电流（8.8A ）额定电流是指三相电动机在额定电源电压下，输出额定功率时，流入定子绕组的线电流，用I N 表示，以安（A ）为单位。

若超过额定电流过载运行，三相电动机就会过热乃至烧毁。

三相异步电动机的额定功率与其他额定数据之间有如下关系式式中 N ϕcos ——额定功率因数N η ——额定效率5．额定频率(50Hz)额定频率是指电动机所接的交流电源每秒钟内周期变化的次数，用N f 表示。

我国规定标准电源频率为50Hz 。

6．额定转速（1440r/min ）额定转速表示三相电动机在额定工作情况下运行时每分钟的转速，用N n 表示，一般是略小于对应的同步转速1n 。

如1n =1500r/min ，则N n =1 440r/min 。

7．绝缘等级绝缘等级是指三相电动机所采用的绝缘材料的耐热能力，它表明三相电动机允许的最高工作温度。

淄博职业学院《电机控制技术》课单元教学设计方案
教师：序号：4.2.2
授课时间
授课班级上课地点
教学单元
名称
铭牌课时数0.5
教学目标1.铭牌的分类。

2.培养学生分析问题、解决问题的能力。

教学重点铭牌的分类
教学难点铭牌的分类
目标群体普专
教学环境实训室
教学方法项目驱动、讲练结合等
时间
安排
教学过程设计
每台异步电动机的机座上都有一个铭牌，它标记着电动机的型号、各种额定值和联结方法等（如图4-12所示）。

按电动机铭牌所规定的条件和额定值运行，称作额定运行状态。

下面以三相异步电动机Y112S-6铭牌为例来说明各数据的含义。

图4-12 三相异步电动机的铭牌
1．型号型号指电动机的产品代号、规格代号和特殊环境代号：电机产品型号一般采用大写印刷体的汉语拼音字母和阿拉伯数字组成。

其中汉语拼音字母是根据电机全名称选择有代表意义的汉字,再用该汉字的第一个拼音字母组成。

它表明了电机的类型、规格、结构特征和使用范围。

（注：教学过程设计部分可加页；表格中的单元格可合并、拆分）。

二、电机常识：欧阳家百（2021.03.07）在三相电动机的外壳上，钉有一块牌子，叫铭牌。

铭牌上注明这台三相电动机的主要技术数据，是选择、安装、使用和修理（包括重绕组）三相电动机的重要依据，铭牌的主要内容如下。

同步转速计算：p f n 1160=转差率计算：11n n n s -=1. 型号（Y-112M-4）Y 为电动机的系列代号，112为基座至输出转轴的中心高度（mm ）M 为机座类别（L 为长机座，M 为中机座，S 为短机座），4为磁极数。

旧的型号如J02-52-4：J 为异步电动机，0为封闭式，2为设计序号，5为机座号，2为铁心长度序号，4为磁极数。

2．额定功率（4.0KW ）额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率，用表示，以千瓦（kW ）或瓦（W ）为单位。

3．额定电压（380V ）额定电压是指接到电动机绕组上的线电压，用U N 表示。

三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%。

电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动后电动机也可能带不动负载，容易烧坏。

4．额定电流（8.8A ）额定电流是指三相电动机在额定电源电压下，输出额定功率时，流入定子绕组的线电流，用I N 表示，以安（A ）为单位。

若超过额定电流过载运行，三相电动机就会过热乃至烧毁。

三相异步电动机的额定功率与其他额定数据之间有如下关系式式中 N ϕcos ——额定功率因数N η ——额定效率5．额定频率(50Hz)额定频率是指电动机所接的交流电源每秒钟内周期变化的次数，用N f 表示。

我国规定标准电源频率为50Hz 。

6．额定转速（1440r/min ）额定转速表示三相电动机在额定工作情况下运行时每分钟的转速，用N n 表示，一般是略小于对应的同步转速1n 。

如1n =1500r/min ，则N n =1 440r/min 。

7．绝缘等级绝缘等级是指三相电动机所采用的绝缘材料的耐热能力，它表明三相电动机允许的最高工作温度。

很详细的电机铭牌解读，再也不用担心看不懂电机了电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。

下面为大家介绍电动机型号含义等信息。

一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。

1、类型代号是表征电机的各种类型而采用的汉语拼音字母。

比如：异步电动机 Y 同步电动机 T同步发电机 TF 直流电动机 Z直流发电机 ZF2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。

比如：隔爆型用B表示 YB轴流通风机上用 YT电磁制动式 YEJ 变频调速式 YVP变极多速式 YD 起重机用 YZD等。

3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。

对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。

比如：Y2 YB24、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。

如：Y2-- 160 M1 – 8Y：机型，表示异步电动机;2：设计序号，“2”表示第一次基础上改进设计的产品;160：中心高，是轴中心到机座平面高度;M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。

8：极数，“8”是指8极电动机。

如：Y 630—10 /1180Y表示异步电动机;630表示功率630KW;10极、定子铁心外径1180MM。

二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高H在45mm~71mm的属于微型电动机;H在80mm~315mm的属于小型电动机;H在355mm~630mm的属于中型电动机;H在630mm以上属于大型电动机。

2、机座长度用国际通用字母表示：S—短机座M—中机座L—长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

二、电机常识：在三相电动机的外壳上，钉有一块牌子，叫铭牌。

铭牌上注明这台三相电动机的主要技术数据，是选择、安装、使用和修理（包括重绕组）三相电动机的重要依据，铭牌的主要内容如下。

同步转速计算：pf n 1160= 转差率计算：11n n n s -= 1. 型号（Y-112M-4）Y 为电动机的系列代号，112为基座至输出转轴的中心高度（mm ）M 为机座类别（L 为长机座，M 为中机座，S 为短机座），4为磁极数。

旧的型号如J02-52-4：J 为异步电动机，0为封闭式，2为设计序号，5为机座号，2为铁心长度序号，4为磁极数。

2．额定功率（）额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率，用表示，以千瓦（kW ）或瓦（W ）为单位。

3．额定电压（380V ）额定电压是指接到电动机绕组上的线电压，用U N 表示。

三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%。

电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动后电动机也可能带不动负载，容易烧坏。

4．额定电流（8.8A ）额定电流是指三相电动机在额定电源电压下，输出额定功率时，流入定子绕组的线电流，用I N 表示，以安（A ）为单位。

若超过额定电流过载运行，三相电动机就会过热乃至烧毁。

三相异步电动机的额定功率与其他额定数据之间有如下关系式 式中 N ϕcos ——额定功率因数N η ——额定效率5．额定频率(50Hz)额定频率是指电动机所接的交流电源每秒钟内周期变化的次数，用N f 表示。

我国规定标准电源频率为50Hz 。

6．额定转速（1440r/min ）额定转速表示三相电动机在额定工作情况下运行时每分钟的转速，用N n 表示，一般是略小于对应的同步转速1n 。

如1n =1500r/min ，则N n =1 440r/min 。

7．绝缘等级绝缘等级是指三相电动机所采用的绝缘材料的耐热能力，它表明三相电动机允许的最高工作温度。
