电动机概述

电动机和发电机的工作原理引言概述：电动机和发电机是现代电力系统中不可或缺的重要组成部分。

电动机将电能转换为机械能，用于驱动各种机械设备；而发电机则将机械能转换为电能，为电力系统提供稳定的电源。

本文将详细介绍电动机和发电机的工作原理。

一、电动机的工作原理1.1 电动机的基本构造电动机由定子和转子组成。

定子是固定不动的部分，通常由电磁线圈构成。

转子则是旋转的部分，通常由导体组成。

1.2 电动机的工作原理当电动机接通电源后，定子中的电磁线圈会产生磁场。

这个磁场会与转子中的导体相互作用，导致转子受到电磁力的作用而旋转。

通过不断改变电流的方向和大小，可以控制电动机的转速和方向。

1.3 电动机的类型根据不同的工作原理和应用场景，电动机可以分为直流电动机和交流电动机。

直流电动机通过直流电源供电，具有较好的速度和转矩控制性能；而交流电动机则通过交流电源供电，适用于大功率和长时间运行的场合。

二、发电机的工作原理2.1 发电机的基本构造发电机由转子和定子组成。

转子是旋转的部分，通常由导体组成。

定子是固定不动的部分，通常由电磁线圈构成。

2.2 发电机的工作原理当发电机的转子旋转时，导体在磁场中运动，导致导体两端产生电势差。

这个电势差通过定子中的电磁线圈，产生交流电。

通过控制转子的旋转速度和磁场的强弱，可以控制发电机输出的电压和频率。

2.3 发电机的类型根据不同的工作原理和应用场景，发电机可以分为直流发电机和交流发电机。

直流发电机通过直流磁场产生直流电，适用于小功率和便携式设备；而交流发电机则通过交流磁场产生交流电，适用于大功率和长距离输电的场合。

三、电动机和发电机的联系与区别3.1 联系电动机和发电机都是基于电磁感应原理工作的电器设备，它们之间的基本原理是相同的。

3.2 区别电动机将电能转换为机械能，用于驱动设备；而发电机则将机械能转换为电能，为电力系统提供电源。

因此，它们的工作方式正好相反。

四、电动机和发电机的应用领域4.1 电动机的应用领域电动机广泛应用于各个领域，如工业生产、交通运输、家用电器等。

第1篇第一章：概述电动机作为一种将电能转换为机械能的装置，广泛应用于工业、农业、商业和日常生活中。

为了方便用户了解和使用电动机，本手册详细介绍了电动机的相关参数及其含义。

第二章：电动机基本参数2.1 额定功率（Pn）额定功率是指电动机在额定电压、额定频率和额定负载下运行时输出的功率。

单位为瓦特（W）。

2.2 额定电压（Un）额定电压是指电动机在正常工作条件下所承受的电压。

单位为伏特（V）。

2.3 额定电流（In）额定电流是指电动机在额定电压和额定负载下运行时通过的电流。

单位为安培（A）。

2.4 额定转速（nN）额定转速是指电动机在额定电压、额定频率和额定负载下运行时的转速。

单位为转/分钟（r/min）。

2.5 额定频率（fn）额定频率是指电动机在正常工作条件下所承受的交流电频率。

单位为赫兹（Hz）。

2.6 额定效率（ηN）额定效率是指电动机在额定负载下运行时，输出功率与输入功率之比。

单位为百分比（%）。

2.7 额定温升（ΔTN）额定温升是指电动机在额定负载下运行时，其温升达到一定值所需的时间。

单位为小时（h）。

2.8 额定绝缘等级额定绝缘等级是指电动机在正常工作条件下所能承受的最高温度。

常用的绝缘等级有A、E、B、F、H等。

第三章：电动机特性参数3.1 最大功率（Pmax）最大功率是指电动机在短时间内能输出的最大功率。

3.2 最大电流（Imax）最大电流是指电动机在短时间内能承受的最大电流。

3.3 最大转速（nmax）最大转速是指电动机在短时间内能达到的最高转速。

3.4 起动转矩（Tst）起动转矩是指电动机在启动瞬间所输出的转矩。

3.5 终端转矩（Tend）终端转矩是指电动机在高速运行时所能输出的转矩。

3.6 额定转矩（TN）额定转矩是指电动机在额定负载下运行时输出的转矩。

第四章：电动机结构参数4.1 外形尺寸外形尺寸是指电动机的长度、宽度、高度等尺寸。

4.2 重量重量是指电动机的重量。

4.3 安装方式安装方式是指电动机的安装方式，如立式、卧式、悬挂式等。

直流电动机的概述1. 什么是直流电动机直流电动机是一种将直流电能转化为机械能的装置。

它通过直流电源提供的电流产生旋转力，驱动机械运动。

直流电动机广泛应用于工业、交通和家庭设备中，具有高效率、精确控制和稳定性等优势。

2. 直流电动机的工作原理直流电动机主要由电流产生装置、旋转部分和定位部分组成。

电流产生装置通常是采用直流电源或电池，通过接通电路提供电流。

电流经过旋转部分（由电枢和永磁体组成）和定位部分（由电枢和永磁体之间的磁场相互作用产生转矩）后，产生旋转力。

3. 直流电动机的类型直流电动机根据其结构和工作原理的不同，可以分为多种类型。

常见的直流电动机包括：3.1 刷型直流电动机刷型直流电动机是最为常见的一种直流电动机。

它由电枢、磁极和刷子组成。

电流通过电枢产生磁场，与电磁铁的磁场相互作用产生转矩，从而驱动电机旋转。

3.2 无刷直流电动机无刷直流电动机是近年来发展起来的一种新型直流电动机。

它消除了传统电刷和电枢之间的摩擦，并通过电子元器件实现对电流和转矩的精确控制。

3.3 混合型直流电动机混合型直流电动机是刷型直流电动机和步进电动机的结合体。

它集两者的优势于一身，具有较高的转矩密度和精确的位置控制能力。

4. 直流电动机的优点与交流电动机相比，直流电动机具有以下优势：4.1 高效率直流电动机在能量转换过程中损耗较少，具有较高的能量利用率。

这使得直流电动机在能源消耗和成本控制方面更具优势。

4.2 精确控制直流电动机可以通过改变电流大小和方向来实现精确的转矩和速度控制。

这对于需要高精度位置控制的应用非常重要，例如机器人、自动化设备等。

4.3 起动扭矩大直流电动机具有较高的起动扭矩，适用于需要瞬时大功率输出的场合，如电动汽车、起重机等。

4.4 可逆性直流电动机的旋转方向可以通过改变电流的方向来调节。

这使得直流电动机在需要频繁反向运动的应用中非常有用，如卷筒机、搅拌机等。

5. 直流电动机的应用直流电动机由于其优异的性能，在各个领域都有广泛的应用，包括但不限于：5.1 工业自动化直流电动机在工业自动化设备中广泛应用，如机床、输送机、风机等。

一台4极三相异步电动机解释说明以及概述1. 引言1.1 概述本文将介绍和探讨一种名为4极三相异步电动机的设备。

这种电动机是一种常见且广泛应用于各个领域的电动机，其特点和优势使得它在工业生产中扮演着重要的角色。

我们将从基础知识开始，详细解释该电动机的工作原理、结构以及特点，并对其应用领域进行探讨。

1.2 文章结构本文共分为五个部分组成。

首先在引言部分对整篇文章进行概述，明确文章的目的和结构。

接下来，在“三相异步电动机基础知识”一节中，将介绍该类型电动机的基本知识，包括工作原理、构造和特点以及应用领域等内容。

紧接着，在“四极电动机的特点和优势”一节中，将重点探讨四极三相异步电动机相比其他类型电动机所具有的独特优点和特征，并通过实际案例进行分析。

在“三相四极异步电动机工作过程详解”一节中，将逐步详细解释该类型电动机的启动和运行过程，并对转子损耗和效率进行考虑。

最后，在“结论与展望”一节中，将对文章的主要内容进行总结，并对未来该类型电动机的发展趋势和应用前景进行评估。

1.3 目的本文旨在提供读者对于4极三相异步电动机有一个全面的了解，并能理解其工作原理、特点以及优势。

通过阅读本文，读者将能够更好地认识和应用该类型电动机，在实际工作中提高生产效率和质量。

此外，本文也希望为今后该类型电动机的研究和改进提供一定的参考价值。

2. 三相异步电动机基础知识2.1 工作原理三相异步电动机是一种常见的交流电动机，通过将三个互相位移120度的交流电源接入到定子绕组上，产生旋转磁场。

当电动机启动时，该旋转磁场与转子中感应的磁场之间存在差异，由于吸引力的作用，转子会被拖拽并开始旋转。

这里的"异步"指的是旋转磁场和转子运动之间的差异。

2.2 构造和特点三相异步电动机包含两个主要部分：定子和转子。

定子是由定子绕组和铁心组成，其中绕组上连接着外部电源以产生旋转磁场。

而转子则通常由铁心、导体条和端环构成。

与其他类型的电动机相比，三相异步电动机具有以下几个显著特点：- 结构简单: 由于没有刷子、无需直流供电等因素，使得三相异步电动机的结构更加简单且易于制造。

什么是电动机？一、电动机的工作原理电动机根据不同的工作方式，可分为直流电动机和交流电动机。

下面将分别介绍其工作原理。

直流电动机：直流电动机是一种将直流电能转化为机械能的装置。

其工作原理基于安培力和洛伦兹力的作用。

当通电时，电流通过电枢产生一个磁场，与永磁场相互作用，使得电枢受到力的作用而旋转。

直流电动机具有结构简单、转速可调节范围广的优点，广泛应用于家用电器、工控设备等领域。

交流电动机：交流电动机是一种将交流电能转化为机械能的装置。

其工作原理基于电流通过线圈产生旋转磁场，而产生转动力矩。

交流电动机可根据转子结构的不同分为异步电动机和同步电动机。

异步电动机是最常见的一种交流电动机，其转速略低于同步速度。

同步电动机具有高效率、高功率因数等优点，广泛应用于工业设备和大型机械。

二、电动机的应用范围电动机作为一种重要的能源转换设备，具有广泛的应用范围。

1. 工业生产：电动机在工业生产中发挥着至关重要的作用。

例如，电动机用于驱动各类机械设备，如风机、泵、压缩机等，实现生产过程的自动化和高效化。

2. 家庭生活：电动机在家庭生活中扮演着不可或缺的角色。

从空调、洗衣机到吸尘器、电饭煲等家用电器，都离不开电动机的运转。

3. 交通工具：电动机在交通工具领域发挥着重要作用。

随着环境保护意识的增强，电动汽车成为一种重要的未来出行方式。

电动机驱动的电动车辆具有零排放、低噪音等优点。

4. 新能源领域：随着新能源技术的发展，电动机在风能、太阳能等领域有着广泛的应用。

例如，风力发电机组中的发电机器组就是由电动机驱动。

三、电动机的未来发展趋势电动机作为能源转换领域的核心技术，其未来发展方向值得关注。

1. 高效节能：随着人们对能源资源的关注，电动机在设计和制造过程中将更加注重节能和高效。

新材料的应用和设计优化将使电动机的效率得到进一步提升。

2. 智能控制：智能化是未来电动机发展的重要趋势。

通过引入先进的传感器、自适应控制以及人工智能技术，电动机能够更好地适应不同的工况需求，提高整体的稳定性和控制精度。

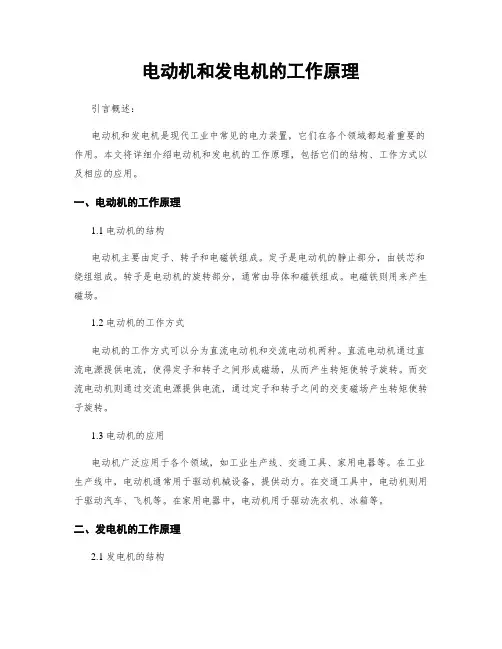

电动机和发电机的工作原理引言概述：电动机和发电机是现代工业中常见的电力装置，它们在各个领域都起着重要的作用。

本文将详细介绍电动机和发电机的工作原理，包括它们的结构、工作方式以及相应的应用。

一、电动机的工作原理1.1 电动机的结构电动机主要由定子、转子和电磁铁组成。

定子是电动机的静止部分，由铁芯和绕组组成。

转子是电动机的旋转部分，通常由导体和磁铁组成。

电磁铁则用来产生磁场。

1.2 电动机的工作方式电动机的工作方式可以分为直流电动机和交流电动机两种。

直流电动机通过直流电源提供电流，使得定子和转子之间形成磁场，从而产生转矩使转子旋转。

而交流电动机则通过交流电源提供电流，通过定子和转子之间的交变磁场产生转矩使转子旋转。

1.3 电动机的应用电动机广泛应用于各个领域，如工业生产线、交通工具、家用电器等。

在工业生产线中，电动机通常用于驱动机械设备，提供动力。

在交通工具中，电动机则用于驱动汽车、飞机等。

在家用电器中，电动机用于驱动洗衣机、冰箱等。

二、发电机的工作原理2.1 发电机的结构发电机主要由转子、定子和磁场组成。

转子是发电机的旋转部分，通常由导体和磁铁组成。

定子是发电机的静止部分，由铁芯和绕组组成。

磁场则用来产生磁场。

2.2 发电机的工作方式发电机通过机械能转化为电能。

当转子旋转时，磁场与定子绕组之间的磁通量发生变化，从而在定子绕组中产生感应电动势。

通过连接外部电路，感应电动势可以转化为电流输出。

2.3 发电机的应用发电机广泛应用于各个领域，如电力站、风力发电、水力发电等。

在电力站中，发电机是将热能或动能转化为电能的重要装置。

在风力发电和水力发电中，发电机则是将风能和水能转化为电能的关键设备。

三、电动机和发电机的区别3.1 结构差异电动机的定子和转子之间的磁场是由外部电源提供的，而发电机则是通过机械能转化为电能。

3.2 工作方式差异电动机是将电能转化为机械能，而发电机则是将机械能转化为电能。

3.3 应用领域差异电动机广泛应用于各个领域，提供动力；而发电机则主要应用于发电领域，将其他形式的能量转化为电能。

电机概述电机的定义电机是一种能实现机电能量转换的电磁装置，是电动机和发电机的统称。

将电能转换为机械能的电机称为电动机；将机械能转换为电能的电机称为发电机。

工作原理 电磁感应定律、电磁力定律及电流的磁效应。

构造的一般原则用适当的导磁和导电材料构成能互相进行电磁感应的电路和磁路，以产生电磁功率和电磁转矩，达到能量转换的目的。

第一章 直流电机基本理论及结构 直流电机优缺点：优点：起动性能和调速性能好，过载能力大。

缺点：存在电流换向问题，结构工艺复杂，使用有色金属多，价格昂贵，运行可靠性差。

直流电机发展形势：随着近年来电力电子学和微电子学的迅速发展，将逐步被交流调速电动机取代，直流发电机则正在被电力电子器件整流装置所取代。

但在今后一个相当长的时期内，直流电机仍将在许多场合继续发挥作用。

直流电机的基本工作原理 补充：分析电机常用的基本电磁定律 (1)电磁力定律：垂直于磁力线的导体通过电流时，会受到力的作用。

若与磁力线垂直的导体通过电流，导体受的力为：F=B ·L ·I F ：力，N B ：磁感应强度, Wb/m2或T(特斯拉) L: 导体的有效长度，m I ：导体中的电流，A 力的方向用左手定则确定：变压器直流电机伺服电动机、步进电动机、测速发电机电力变压器：升压变压器、降压变压器 动力电机微特电机感应电机同步电机感应电动机 感应发电机 交流电机同步电动机同步发电机直流电动机 直流发电机旋转电机静止电机特种变压器：自耦、三绕组、互感器直流电机的基本工作原理(2)电磁感应定律：若导体切割磁力线，导体中会产生感应电动势。

若导体与磁力线发生相对运动，导体中感应的电势为：E=B·L·V E：感应电势，V B：磁感应强度, Wb/m2或T(特斯拉)L: 导体的有效长度，m V：导体的运动速度，m/s感应电动势的方向用右手定则确定：(3)电流磁效应：通电的导体周围会产生磁场。

三相异步电动机的用途和结构一、电动机概述电动机是把电能转换成机械能，并输出机械转矩的动力设备。

现代各种机械广泛应用电动机来驱动。

一般电动机可分为直流电动机和交流电动机两大类。

交流电动机按使用电源相数可分为单相电动机和三相电动机两种，而三相电动机又分同步式和异步式两种，异步电动机按转子结构不同又分成笼式和绕线式两种。

三相异步电动机结构简单、维修方便、运行可靠，与相同容量的其他电动机相比具有质量轻、成本低、价格便宜等优点。

因此，被广泛用来做中、小型轧钢机、各种机床以及轻工机械和鼓风机的拖动部分。

根据统计，国内有90％左右的电力拖动机械使用异步电动机，其中，小型异步电动机占70％以上。

在电网的总负载中异步电动机的用电量占60％以上。

二、三相笼式异步电动机的基本结构三相笼式异步电动机主要是由定子和转子两部分组成，如图4—10所示。

三相异步电动机的定子部分包括机座、定子铁心和定子绕组。

机座用铸铁或铸钢制成。

它支承着定子铁心。

定子铁心由互相绝缘的硅钢片叠制而成，内圆有槽孔，定子绕组嵌在槽内，如图4—11所示。

定子绕组是定子的电路部分，由三相对称绕组组成。

三相绕组的各相彼此独立，按互差120°的电角度嵌放在定子槽内，并与定子铁心绝缘。

定子绕组的首端分别用U1，V1，W1表示，而绕组的末端分别用U2，V2，W2表示。

转子由转子铁心、转子绕组和转轴等部分组成。

转子铁心是由外圆有槽孔的硅钢片叠制而成，槽内放置铜条(或铸铝)。

铁心两端分别用导电的端环将槽内的铜条连接起来，形成短接回路；如果去掉转子铁心，转子的结构与笼子相似，如图4—12所示。

绕线式异步电动机只是转子结构不同，它的转子是由绕组组成的，与定子绕组一样也是三相的。

电动机运转原理一、电动机概述电动机是一种将电能转换成机械能的装置。

它是现代工业中最常用的动力设备之一，广泛应用于各种机械设备中。

根据其工作原理和结构形式，电动机可以分为直流电动机和交流电动机两类。

二、直流电动机运转原理直流电动机是利用磁场相互作用产生转矩的一种旋转式电气机械设备。

其主要由定子、转子、碳刷和减速器等组成。

1. 磁场相互作用原理直流电动机的运转基础是磁场相互作用原理。

当通以直流电源时，定子内部产生一个恒定的磁场，称为励磁磁场；同时在转子上产生一个感应磁场，称为旋转磁场。

这两个磁场相互作用，使得转子受到一个力矩而开始旋转。

2. 感应电势原理当导体在变化的磁场中运动时，会在其两端产生感应电势。

在直流电动机中，当旋转的导体（即转子）在恒定的励磁磁场中旋转时，会在其导体上产生感应电势，从而形成旋转磁场。

3. 碳刷原理碳刷是直流电动机中的重要部件，其主要作用是使电流从定子到转子中传递。

当电源通电时，电流经过碳刷进入转子，形成旋转磁场。

同时，在转子旋转过程中，碳刷不断地与旋转的集电环接触和分离，从而保证了电流的连续传输。

4. 减速器原理直流电动机通常需要配备减速器才能满足实际应用需求。

减速器主要作用是将高速低扭力的电机输出功率变换为低速高扭力的输出功率。

常见的减速器有齿轮减速器、蜗杆减速器和行星减速器等。

三、交流电动机运转原理交流电动机是利用交变磁场相互作用产生旋转力矩的一种旋转式电气机械设备。

其主要由定子、转子和端盖等组成。

1. 三相异步马达原理三相异步马达是目前最常见的交流马达类型之一。

当三相交流电源通电时，定子内部会形成一个旋转磁场，其旋转速度与电源频率成正比。

同时，转子中的导体在旋转磁场中感应出电动势，从而产生了一个旋转力矩。

2. 感应电动势原理交流电动机的运转基础是感应电动势原理。

当导体在变化的磁场中运动时，会在其两端产生感应电势。

在交流电动机中，定子内部产生的旋转磁场会使得转子上的导体不断地感应出交变的电动势，从而形成旋转力矩。
