鸡公山隧道出口右线模板台车验收申请
- 格式:doc
- 大小:3.23 MB
- 文档页数:55
工程验收申请书模板甲方:____________________________乙方:____________________________鉴于甲乙双方已就某工程项目达成合作并签署相关合同现根据合同约定及国家有关法律法规规定为确保工程质量满足合同要求现提出如下验收申请:1. 工程概况说明1.1 工程名称描述1.11 工程地点描述1.12 工程规模描述1.13 工程主要内容包括但不限于建筑结构设备安装装饰装修等1.2 施工依据包括但不限于设计图纸技术规范施工方案等1.21 设计图纸编号及版本说明1.22 技术规范版本说明1.23 施工方案版本说明2. 验收条件2.1 工程已按照合同约定及施工图纸完成全部建设内容2.11 主体结构完工情况描述2.12 设备安装调试情况描述2.13 装饰装修完成情况描述2.2 工程质量符合国家现行标准及合同约定要求2.21 主体结构质量检测报告说明2.22 设备性能测试结果说明2.23 装饰材料环保检测报告说明2.3 工程资料完整齐全包括但不限于竣工图施工记录检验报告等2.31 竣工图版本说明2.32 施工日志记录完整性说明2.33 检验报告汇总说明3. 验收申请3.1 甲方已完成自检并确认工程质量符合验收条件3.11 自检时间说明3.12 自检人员名单说明3.13 自检结果汇总说明3.2 乙方同意进行工程验收并承诺提供必要配合3.21 配合内容包括但不限于提供验收所需资料安排专业人员参与验收等3.22 验收时间建议3.23 验收流程说明3.3 验收小组组成及职责分工3.31 组长职责说明3.32 成员职责说明3.33 技术顾问职责说明4. 验收标准4.1 国家及行业相关标准4.11 建筑工程质量验收统一标准4.12 建筑电气工程施工质量验收规范4.13 建筑给水排水及采暖工程施工质量验收规范4.2 合同约定的特殊要求4.21 特殊工艺要求说明4.22 安全防护措施要求说明4.23 环保节能要求说明5. 验收程序5.1 提交验收申请及相关资料5.11 申请提交时间说明5.12 资料清单说明5.2 组织现场验收5.21 验收时间安排说明5.22 验收方式说明5.3 编制验收报告5.31 报告编制人员说明5.32 报告内容框架说明5.33 报告提交时间说明6. 其他事项6.1 保密条款6.11 保密内容范围说明6.12 保密期限说明6.13 违约责任说明6.2 争议解决方式6.21 协商解决机制说明6.22 仲裁或诉讼选择说明6.3 补充条款6.31 条款生效条件说明6.32 条款修改程序说明本工程验收申请书一式两份甲乙双方各执一份自双方签字盖章之日起生效。
一、申请单位基本信息申请单位名称:XX市XX道路建设有限公司地址:XX市XX区XX路XX号法定代表人:张三联系电话:138XXXX5678电子邮箱:********************二、工程概况1. 工程名称:XX市XX道路新建工程2. 工程地点:XX市XX区3. 工程规模:全长XX公里,红线宽度XX米,双向XX车道,沥青混凝土路面。
4. 工程建设内容:路基、路面、排水、照明、交通设施等。
5. 工程投资:XX万元。
6. 工程建设周期:XX个月。
三、工程实施概况1. 项目立项及审批:本项目已按照国家相关法律法规及政策要求,完成了项目建议书、可行性研究报告、初步设计等审批程序,获得了相关部门的批准。
2. 工程施工:本项目由XX市XX道路建设有限公司负责施工,严格按照施工图纸、规范、标准和合同约定进行施工。
3. 工程监理:本项目由XX市XX工程监理有限公司负责监理,对工程质量、进度、安全等方面进行全过程监督管理。
4. 工程验收:本项目已按照国家相关法律法规及政策要求,完成了质量、安全、环保等方面的验收。
四、工程质量及安全情况1. 工程质量:本项目施工过程中,严格按照国家相关规范、标准和合同约定进行施工,工程质量得到有效控制。
2. 安全生产:本项目严格执行安全生产法律法规,建立健全安全生产责任制,加强安全生产管理,确保了安全生产无事故。
3. 环境保护:本项目严格执行国家环境保护法律法规,采取有效措施,降低施工对环境的影响,确保了施工期间环境质量。
五、工程投资及财务管理1. 工程投资:本项目总投资XX万元,已按计划完成投资。
2. 财务管理:本项目严格按照国家相关法律法规及政策要求,加强财务管理,确保资金合理使用。
六、验收申请根据《中华人民共和国公路法》、《公路工程竣工验收办法》等法律法规,现将本项目申请竣工验收。
1. 工程已按照批准的设计文件和施工图纸完成,达到设计要求。
2. 工程质量符合国家相关规范、标准和合同约定。

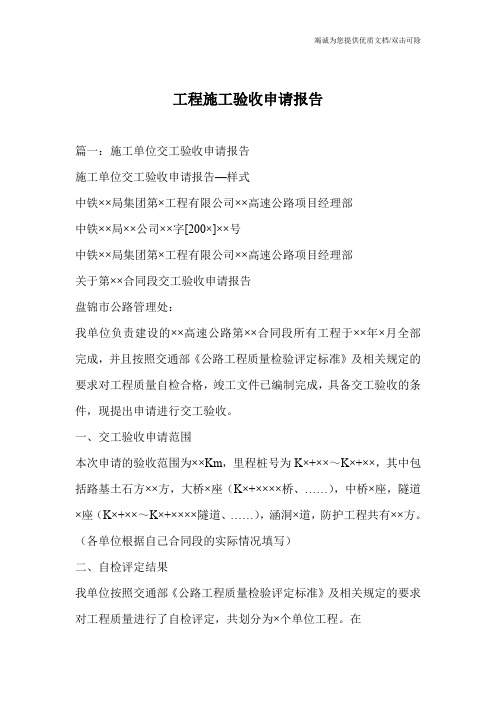

工程施工验收申请报告篇一:施工单位交工验收申请报告施工单位交工验收申请报告—样式中铁××局集团第×工程有限公司××高速公路项目经理部中铁××局××公司××字[200×]××号中铁××局集团第×工程有限公司××高速公路项目经理部关于第××合同段交工验收申请报告盘锦市公路管理处:我单位负责建设的××高速公路第××合同段所有工程于××年×月全部完成,并且按照交通部《公路工程质量检验评定标准》及相关规定的要求对工程质量自检合格,竣工文件已编制完成,具备交工验收的条件,现提出申请进行交工验收。
一、交工验收申请范围本次申请的验收范围为××Km,里程桩号为K×+××~K×+××,其中包括路基土石方××方,大桥×座(K×+××××桥、……),中桥×座,隧道×座(K×+××~K×+××××隧道、……),涵洞×道,防护工程共有××方。
(各单位根据自己合同段的实际情况填写)二、自检评定结果我单位按照交通部《公路工程质量检验评定标准》及相关规定的要求对工程质量进行了自检评定,共划分为×个单位工程。
在对每个分项工程、分部工程、单位工程进行检查、评定后,汇总得出合同段自检评定得分为×分,且所有单位工程质量等级均为合格,本合同段工程质量等级为合格。
工程项目验收申请书工程项目验收申请书(精选5篇)在现在社会,申请书出现的次数越来越多,申请书是我们提出请求时使用的一种文书。
什么样的申请书才是合理的呢?下面是小编收集整理的工程项目验收申请书(精选5篇),希望能够帮助到大家。
工程项目验收申请书1xxx环保局:我单位拟于xxx(地点)建设x项目(项目名称)。
该项目的建设内容为:xx(项目主要建设内容):项目环境影响评价文件的批复时间,现主体工程、污染防治设施建设的完成情况;房地产项目应说明公建配套设施的建设完成情况;项目是否按批准的环境影响评价文件、设计文件和批复意见的要求建成或落实;需分步验收的.项目,应说明本次拟验收的内容,需暂缓验收的配套设施的建设情况,暂缓验收的理由、计划等;已完成分步环保验收的内容及其批文号;污染物排放是否符合环境影响评价文件、设计文件和批复意见中提出的标准及核定的污染物排放总量控制指标的要求。
各项生态保护措施是否按环境影响评价文件的批复要求落实。
现呈报贵局,请予审批。
xx(申请单位或申请人名称)20xx年x月x日工程项目验收申请书2省农科院:本单位承担的农业综合开发科技推广项目“xxxx”xxx实施时间为20xx年6月至20xx年5月xxx,按计划执行,已完成计划任务,根据广东省财政厅粤财农综[20xx]13号“关于印发《广东省农业综合开发项目竣工验收暂行办法》的通知”、粤财农综[20xx]13号“关于做好20xx年至20xx年度国家农业综合开发项目验收工作的通知”和有关管理办法要求,现申请对该项目进行总结验收,请审批。
x单位(公章)20xx年x月x日工程项目验收申请书3xxx环保局:按照经你局批准的xxx建设项目环境影响(报告书、报告表)或环境影响登记表(文号),我单位在xxxxx(地点)建设的xx项目(项目名称)主体工程已竣工,主要内容包括:……,(说明与环评文件及其批复是否一致),项目配套的污染治理设施已建成,各项污染治理和生态保护措施已落实。
申请验收报告范文申请验收报告是各行各业在完成项目后必须完成的步骤,其目的是向相关机构或个人证明所完成的工程符合规定要求,达到预期效果。
以下是一份关于申请验收报告的范文,以及三个案例供参考。
范文尊敬的领导:根据《建设工程质量验收管理办法》规定,我司于20XX年X月至20XX年X月建设的XX工程已经全部竣工,现就该工程进行质量验收并向你单位提交验收报告,相关内容如下:一、工程概况该项目总投资XXXX元,项目位于XX市XX区XX街道XX路XX号,占地面积XXXX平方米,建筑面积XXXX平方米,主要由XX、XX、XX等组成。
二、工程性质及规模该工程为新建XX,主要包括XX、XX、XX、XX等内容,设计工期为XX,实际工期为XX。
三、施工单位及工程质量本工程由我司承建,施工期间我司按照国家法律法规和技术标准进行施工,严格按照设计方案及相关规范和质量标准进行操作,质量管理体系符合ISOXXXX标准要求。
四、工程验收情况1. 工程勘察报告、设计文件和施工图纸等齐全,且审核无异议。
2. 工程实施质量符合国家法律法规、规范及相关要求。
3. 工程完成后经过检测与监理单位审核,全部达到验收标准,没有出现质量事故和超标情况。
4. 未发现影响工程质量与安全的隐蔽工程质量问题。
5. 现场验收合格。
以上是我司申请验收报告之申请情况。
如有发现任何工程质量问题,请及时指出,以便现场整改。
谢谢合作!申请单位:XXX建设工程有限公司申请人:XXX联系电话:XXX日期:XX年XX月XX日案例一某市政工程建设公司申请验收报告。
该公司所建设的市政建设工程为一个千万级别的市政工程,主要包含道路建设、排水管建设、照明设备等,施工期长达两年。
在施工期间,该公司加强了现场管理,并严格按照工程标准进行施工。
该公司申请验收报告时,全部符号验收标准,审核通过。
案例二某医院建设行政部申请验收报告。
该医院建设行政部于20XX年开始策划,计划投资1000万元建设一所新的多功能医院。
范文意为教学中作为模范的文章,也常常用来指写作的模板。
我们生活中经常用到的写作材料,无论是总结、计划还是活动方案、演讲稿、心得体会、合同范本等常见的文稿,都可以参考一些同类型的高质量范文模板来帮助我们更好的完成写作。
筛选好的范文模板可以从格式、内容架构、内容篇幅、编辑便捷性等方面进行综合筛选,高质量的范文结合我们的实际内容进行部分更改就能很好的适用于需求场景。
所以生活中或工作中有写作需求可以先找下对应分类的优质模板,有合适的模板进行修改编辑即可。
已具备竣工验收条件,恳请上级主管部门安排正式验收。
下面就是给大家带来的项目验收申请报告范文模板,希望能帮助到大家!项目验收申请报告范文模板1省农科院:本单位承担的农业综合开发科技推广项目“x”(实施时间为20x年6月至20x年5月),按计划执行,已完成计划任务,根据广东省财政厅粤财农综[20x]13号“关于印发《广东省农业综合开发项目竣工验收暂行办法》的通知”、粤财农综[20x]13号“关于做好20x年至20x年度国家农业综合开发项目验收工作的通知”和有关管理办法要求,现申请对该项目进行总结验收,请审批。
附件:农业综合开发科技推广项目验收材料申请人二○x年五月日项目验收申请报告范文模板2项目完工后,乡(镇)政府及扶贫办应组织相关专业技术部门进行项目竣工验收,以正式文件项目竣工验收申请报告。
竣工验收申请报告包括下列主要内容:1、项目实施情况总结。
包括设计单位、施工单位、工程发(承)包合同签订情况,项目开工时间、竣工时间,实施过程概述、项目实体形象描述等。
2、项目实际完成情况及分析。
包括项目实际建设内容和项目规模;项目建设质量是否达到设计标准要求;项目投资完成情况(是否超预算或节约投资),若有改变,要说明理由。
3、项目初步验收情况。
何时、何单位、何人对该项目进行了验收,验收内容、结论及意见,项目建设的质量等次评定等。
4、工程决算情况。
如有项目资金预拨款,需说明项目资金到位及使用管理、结算报账、资金审计。
验收申请书模板
兹申请:建筑工程,设备设施验收。
申请人:XXX公司
被验收方:XXX公司
项目名称:XX项目
请接受验收:
本公司与XXX公司已就XXX项目签订合同,由本公司负责建设、设备设施的施工和安装,本公司已将本次施工内容全部完成,并将设备设施全部安装就绪。
现请XXX公司验收,以便确认工作内容以及我方质量是否符合合同要求。
验收内容:
1.检查本项目的建筑工程施工,包括但不限于:建筑物的外观、结构、设计面积等;
2.验收设备设施,包括但不限于:设备型号、功能、性能、质量、效率等;
3.检查本次项目安装维护工作,包括但不限于:施工安装时间、施工工具、施工技术、安装质量等;
4.根据合同内容,提出相关完善措施,并根据合同内容签署验收证书。
本公司将以“负责、诚信、合理”的态度,努力达到与XXX公司的双方共赢的目的。
- 1 -。
工程验收申请书工程验收申请书(精选11篇)随着社会在进步,需要使用申请的场合越来越多,申请书是我们平时提出请求的一种书信。
写申请书时理由总是不够充分?以下是小编收集整理的工程验收申请书(精选11篇),仅供参考,欢迎大家阅读。
工程验收申请书1一、工程完成情况:xx县xx工程由xx县房建公司xx项目部于xx年xx月xx开工建设,xx年xx月底全面竣工,历时xx个月,按照设计批准的方案已完成了主要工程,即土建装饰装修工程;给排水工程;电器设备安装工程。
二、验收条件检查结果:依据国家的有关规定,该工程按设计要求已完成了主要工程施工任务。
工程投资使用合理,竣工资料已准备齐全,工程施工质量已通过了质监站的质量检验,并出具了《工程质量检验评定报告》,工程质量合格,已具备正式验收条件。
三、建议验收时间、地点和参加单位:根据工程完成情况和省、市主管部门的相关要求,xx县xx工程竣工验收工作建议拟定于xx年xx月xx日进行,验收地点在xx,参加单位有项目法人、设计、监理、施工、质量监督等有关单位。
综上所述,xx县xx楼工程已具备竣工验收条件,恳请上级主管部门安排正式验收。
xx县房建公司项目部日期:工程验收申请书2xx县一中避让随迁建设工程指挥部:我公司承建的巴东一中新校区科艺楼工程已按施工合同书和工程图纸设计要求完成施工任务。
于xx年7月27日由参建各方和质量监督部门通过了工程预验收,工程资料齐全,现已具备竣工验收条件。
公司计划xx年8月3日上午进行竣工验收,特报请贵单位审批。
xx工程项目部xx年xx月xx日工程验收申请书3xx建设项目管理有限责任公司:我单位施工的关中工具公司棚户区改造项目10#楼工程经过项目部检查和公司的核查,认为已具备竣工验收条件,特此申请竣工验收,请你们组织相关单位给予检查核验。
施工单位xx市第一建筑工程有限责任公司20xx年4月22日工程验收申请书4工程质量监督站、备案机关:由我单位建设、xx施工、xx监理的xx单位(子单位)工程,现已按设计及合同约定内容要求完成(甩项的分部分项工程及其原因见后)。
验收申请书关于验收申请书范文(通用13篇)在当今不断发展的世界,用到申请书的地方很多,请注意不同的对象有不同的申请书。
来参考自己需要的申请书吧!下面是小编收集整理的关于验收申请书范文,仅供参考,大家一起来看看吧。
验收申请书篇1进贤县环保局:根据你局《关于XXX有限公司XXX项目环境影响评价报告表的批复》(进环评字[XXX]XXX号)的要求,我公司建成了该项目配套的环境保护设施,并和主体工程在XXX年XXX月XXX日同时投入运行。
根据《建设项目环境保护管理条例》的有关规定,现向你局申请竣工环境保护验收,请予批准。
联系人:xxx20xx年X月XX日验收申请书篇2xxxx环保局:我公司xx于xxxx年xx月经贵局审批(审批文号:惠湾建环审[xx]xx号),选址于xxx,占地面积xx㎡,建筑面积xx㎡,建设x栋x 层商住楼、x栋x层商住楼、x栋均为x层商住楼。
现我公司xxxx项目现已完成主体工程建设,建成x栋x层商住楼、x栋x层商住楼、xx栋均为x层商住楼,占地面积xxx㎡,建筑面积xx㎡。
项目排水管道已按雨污分流原则设置,完善小区绿化。
现特向贵局申办环保验收手续,烦请予以检查同意为盼。
特此申请!联系电话:xxxxxxx年xx月xx日验收申请书篇3成都市规划管理局:我单位在xxx修建的xxx(《建设工程规划许可证》编号为:xxx),现已完成建设工程规划要求执行情况自查。
特申请规划验收。
建设单位(公章):20xx年xx月xx日验收申请书篇4xx部门:本单位xx在xx地址,开办项目,按照国家相应规定,进行了环保设计和施工,设计单位是xx,施工单位是xx,均为有合格资质单位。
现工程完工,请贵单位进行验收。
申请单位:xxxxx年xx月xx日验收申请书篇5淮北市城乡规划局:我单位在淮海路南、建安路西修建的华松商业广场(《建设工程规划许可证》编号为:建字第xxx字)。
现已完成建设工程规划要求执行情况自查,特申请规划验收。
乐昌至广州高速公路T15合同段 鸡公山隧道出口左右线 衬砌模板台车验收申请
申请单位:中铁七局集团有限公司乐昌至广州高速公路T15标项目经理部 乐昌至广州高速公路坪石至樟市段 二衬模板台车申请验收批复表 监理单位:广东华路交通科技有限公司 编 号: 施工单位:中铁七局集团有限公司 合同段:T15
致: J2合同段总监办 我方于 2011年6月6日完成鸡公山隧道出口端左右线模板台车拼装,并自检合格,其数量、规格、型号等参数如下(见附件),现将质量证明文件及自检结果上报,特对进场模板/二衬台车及拼装调试申请验收,请予批复。 附件: 1、 进场模板数量、规格、型号、模板长度、外观几何尺寸、新旧程度、面板厚度等主要参数统计表 2、 结构验算成果 3、 自检结果
承包人(签章): 日期: 驻地办审查意见:
(签章) 日期: 总监办审查意见:
(签章) 日期: 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料 监表28 乐昌至广州高速公路坪石至樟市段 首件验收考核表 监理单位:广东华路交通科技有限公司 编 号: 施工单位:中铁七局集团有限公司 合同段:T15
首件验收对象
验收内容
验收意见 附件 验收记录表格(检表、施表、评表) 首件验收小组(签字) 姓 名 工作单位 职 务 备 注 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料 T15合同段鸡公山隧道出口左右线二衬台车 验收结果 广乐高速J2总监办于2011年6月6日对T15合同段鸡公山隧道出口左右线二衬台车进行了验收,从验收数据情况来看,该二衬台车满足标准化要求,同时投入使用。具体验收结果如下: 验收内容 技术要求 验收数据及情况 验收结果 衬砌台车长度 12米 12.01米 符合要求
模板外观尺寸 满足设计要求,R1=6400mm,R2=4500mm,R3=2000mm, 在此基础上放大50mm 弧长为21.99米 符合要求
两端结构尺寸及偏差 不大于3mm 2mm 符合要求 模板面板厚度 不小于10mm 10mm 符合要求
每块模板宽度 不小于1.5m 1.5m 符合要求 每延米台车总量 不小于6.8吨 总重 81.6 吨,每延米重 6.8 吨 符合要求 行走机构 电动减速机自动行走,制动良好, 前后移动,有制动块,电动减速机自动行走 符合要求
台车架、液压、支撑系统 足够的刚度和强度;液压缸采取液压锁锁定,同时采用丝杆千斤进行机械锁定 台车架、液压、支撑系统满足要求 符合要求 工作窗 布局合理,封闭平整 尺寸为50cm×50cm;间距为3m 符合要求 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料 机械设备进场验收记录表 编号: 单位 中铁七局集团有限公司 工地 广乐项目 机械设备名称 12m衬砌台车 机械设备型号 12m
到场时间 2011年6月6日 数量 2台 序号 主要技术参数 1 衬砌台车长度 2 模板外观尺寸 3 两端结构尺寸及偏差 4 模板面板厚度 5 每块模板宽度 6 每延米台车总量
7 行走机构 8 台车架、液压、支撑系统 9 工作窗 10 拱顶弧长
机况
技术资料 随机附属机械设备及工具 名称 单位 规格型号 数量
机械总工: 填表; 填报日期: 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料 公司主要成员 公 司 主 要 成 员 姓名 职务 毕业学校 职称
何斌 公司董事长兼总经理 长沙铁道学院工程机械专业 工程师 李盘锋 公司副总经理 西南交通大学机电专业 工程师 张先超 公司销售部经理 武汉工业大学机械制造专业 高级工程师 贾立军 公司总会计师 石家庄铁道学院财会专业 注册会计师 刘青青 工程师 萍乡学院机械制造专业 工程师 兰生明 生产厂长 西南交通大学机电专业 工程师 范运杰 人力资源经理 华南理工大学 工程师 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料 企业法人营业执照 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料
税务登记证 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料
组织机构代码证 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料
一、模板台车概况 1、模板台车方案图 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料
模板台车电气原理图乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料
模板台车液压原理图乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料
二、模板台车技术参数 模板台车有关技术参数见下表 内 容 技术参数 衬砌模板台车 12m
模板外观尺寸 满足设计要求:R1=6400mm,R2=4500mm,R3=2000mm,在此基础上放大50mm。 两端的结构尺寸相对偏差 不大于3mm
模板面板厚度 10mm 每块模板宽度 每块1.5m 每延米台车重量 不小于6.8吨 行走机构 电动减速机自动行走、制动良好。 台车门架、液压、支撑系统 足够的刚度和强度;液压油缸采用液压锁锁定,同时采用丝杠千斤进行机械锁定。 工作窗口 布局合理,封闭平整 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料 模板台车的强度刚度校核
参考文献:1、《机械设计手册第一卷》机械工业出版社出版。 计算条件:2、按每小时浇灌2m高度的速度,每平方米承受 5T载荷的条件计算。
1面板校核 (每块模板宽1500mm,纵向加强角钢间隔250mm). 1、 计算单元图:
其中:q—砼对面板的均布载荷 q =5000N/m2 1.2、强度校核模型 根据实际结构,面板计算模型为四边固定模型
qa=1500b=
2
50
公式:qtb2max)( 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料 其中 α——比例系数。 当 a/b=150/25=6 α取0.5 t——面板厚 t=1.0 cm b——角钢间隔宽度 b=25cm σmax—— 中心点最大应力 得σmax=0.5x(25/1.0)^2x0.5=108.5X106N/m2<[σ]=375MPa 合格 ([σ]=375Mpa查《机械设计手册》Q235材料的极限强度) 1.3 、刚度校核 见强度校核模型
公式:tEqtb4max)( 式中:β——比例系数。由 a/b=150/25=6 β取 0.0284 E——弹性模量 A3钢板E=1.96x106 kgf/cm2 ωmax——中点法向最大位移。 得:ωmax=0.0284x(25/1.0)4x0.5/(1.96x106)x1.0=0.0055cm 中点法向位移ωmax=0.0055cm<0.035cm。 合格
2 面板角钢校核。 2.1 计算单元 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料 2 .2 强度校核 2.2.1 计算模型 根据实际结构,角钢计算模型为两端固定。 q=12.5kg/m
2
2.2 .2 强度校核 公式:122maxqlM [x=L,最大弯矩在两端处]
得:121505.122maxM=23437 kgfcm 公式:242qlM [x=L/2 角钢中点弯矩] 得:241505.122M=11718 kgfcm 由WM 如图: b
h71
H
63B12
HbhBHW633=1.767.55.53.61.733=30.66 cm3 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料 所以 两端66.3023437max=764kgf/cm2<1300kgf/cm2 中点66.3011718=382kgf/cm2<1300kgf/cm2 合格
2.2.3、刚度校核。 见强度校核模型。
公式:EIqly3844max [第8章:梁。(中点挠度)]
1233bhBHI
=108.87 cm4
得87.1081096.13841505.1264maxy=0.077cm 中点位移 ymax=0.77mm 合格。 3、模板总成强度刚度校核: 3.1、强度校核 3.1.1、计算单元: q=75kgf/cm 乐昌至广州高速公路鸡公山隧道 模板台车设计检算资料 3.1.2计算模型: 按简支梁计算。结果偏于安全。
3.1.3、公式:82qlM WM (第8章:梁) 8150752M=210937 kgfcm
11yzzeIW 22yzze
IW
1233bhBHIz=122.241472515033=21699cm4
)8.0147254.2(28.0147254.2)(222221bdaHbdaHey
=4.48
12yeHey=25-4.48=20.52
