Multisim模拟电子技术仿真实验PPT课件

该属性有4个标签，分别为label、Display、Value和Fault。通过Value页可 修改虚拟电阻大小。 Resistense:设置电阻值 Tolerance：设置电阻的容差。 Temperature：设置环境温度。 Temperature Coefficient 1/2:设置电阻的一次或二次温度系数。 Normal Temperature：设置参考环境温度。（默认值为27）
二、Multisim的仿真功能
• 仿真环境直观，操作界面简洁明了，操作方便。。 • 具备模拟、数字及模拟/数字混合电路的仿真。 • 提供大量的激励源（信号源）和数学模型元件， 方便各种分析的需要。 • 提供各种能发亮的指示元件和发声元件，可用键 盘控制电路中的开关、电位器调节、电感器调节 和电容器调节，使仿真过程更为形象。 • 提供各种常用的仪器仪表，增加仿真结果的直观 度，并允许多个仪表同时调用和重复调用。且仪 表均具有存储功能。
3.线路的连接 Multisim提供了2种连线方式。 ① 自动连线：将鼠标移到需要连线的引脚， 鼠标就会变成一个中间有黑点的十字，单 击该引脚；移动鼠标就会跟随着鼠标的移 动产生一条线路，该线路会自动绕过中间 的元器件（此时若单击鼠标右键，就会终 止此次连线）；将鼠标移到需连线的另一 个引脚，并单击该引脚，就会自动将两个 引脚连起来。
1、数字万用表
• 面板介绍：虚拟数字万用表是一种多功能的常用仪器，
可以用来测量直流或交流电压、直流或交流电流、电阻器 的电阻以及电路两节点的电压损耗分贝等 。他的量程根 据待测量参数的大小自动确定，其内阻和流过的电流可设 置为近似的理想值 ，也可以根据需要更改。 通过双击其图标，打开其面板，其面板如（图6）：
其连接方式同现实中的万用表一样，都是通过“+”、“-” 两个端子来连接。 在数字万用表的参数显示框下面，有4个功能选择键： 图标A：电流档。此时用作电流表，内阻非常小（1nΩ）。 图标V：电压档。此时用作电压表，内阻非常大（1GΩ）。 图标Ω：欧姆档。要求电路中无电源，并且元件与元件网 络有接地端。 图标dB：电压损耗分贝档。测量电路中两个节点间压降 的分贝值。测量时万用表与两节点并联。 被测信号类型有两种： 交流档：测量交流电压或电流信号的有效值。此时交流信 号中的直流成分都被虚拟数字万用表滤除，所以测量结果 仅是信号的交流成分。 直流档：测直流电压或电流的大小。 注意：测一个既有直流又有交流成分的电路电压平均值 时，将一个直流电压表和一个交流电压表同时并联到待测 节点上，分别测直流电压和交流电压的大小。则电压平均 值可按取前两者的平方根得到。

Multisim9电子技术基础仿真实验第三章八_ 字信号发生器
3.8.1 面板显示与设置
字信号发生器面板
循环输出 单帧输出 单步输出 字元设置 触发方式选择 输出字元频率
十六进制 十二进制 二进制 ASCII代码 字信号编辑区
chz634187
不改变 载入 保存
清除缓冲 加计数 减计数 右移位 左移位
chz634187
大家应该也有点累了, 稍作休息
大家有疑问的, 可以询问和交流
chz634187
双击自信号发生器图标，将其面板打开。 字信号发生器的面板左侧有4个区:
chz634187
单击Set按钮, 弹出字元设置对话框。。
chz634187
选择Up Counter（加计数）方式。
chz634187
字元设置对话框
确认按钮 取消按钮 十六进制 十二进制 设定缓冲器大小 设定初始值
chz634187
3.6.2 字信号发生器使用举例
提取字信号生器图标。
chz634187
为方便连接, 将其水平翻转。。
chz634187
为便于观察字信号发生器输出的信号波形, 再提取 逻辑分析仪。将字信号发生器的8个输出端接逻辑 分析仪的输入端, 并将连线设定为不同的颜色。。
按Accept按钮确认。
chz634187
打开仿真开关。自信号发生器面板右侧的数字由全是0 逐渐按16进制方式递增。最右边的滑块逐渐下移。面 板最下边的32个小圆圈实时显示各个输出端的信息。
chz634187
过一定时间后, 将仿真开关关闭。。
chz634187

频率 AC Frequency Sweep 响应 User Defined
Fourier
Worst Case Monte Carlo Batched Analysis
Noise
Model parameter sweep
Distortion
I-V Analyzer
Temperature sweep
Multisim中 使用
LabVIEW捕 获的数据作 为信号源－ 使用真实世 界的数据驱 动你的电路
Multisim 9 电子仿真软件设计范例
• 见所附文件夹
真实3D效果电路
提供元器件编辑功能 阶梯图设计功能 RF电路设计功能 电路的自动设计 提供具有真实操作界面的虚拟仪表
3D面包板连线 培养学生的实验经验 动态测试笔提供即时的电压及频率的测量
提供多种检测电路特性的分析功能
分析的后处理功能 传输功能（Transfer)
Multisim 9 元件库
完整的元件库 虚拟元器件与真实元器件 3D效果元器件 RF元器件 梯形图元件

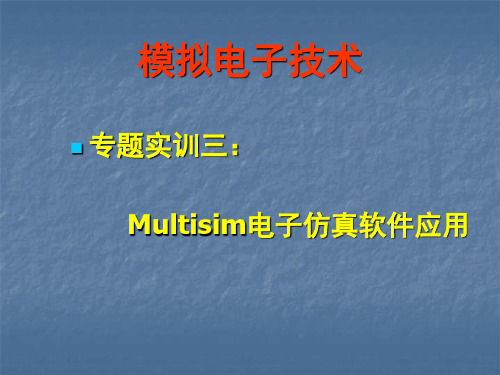

模拟电子技术
专题实训三： Multisim电子仿真软件应用
MultiSIM v9 功能
结合SPICE、VHDL、Verilog共同仿真 完整的零件库 高阶RF设计功能 3D面包板 梯形图设计 虚拟仪器测试 多种分析功能 VHDL设计与仿真 PCB文件转换功能
MULTISIM9的各种特性
完整的元件库
提供完全仿真的界面和与真 实仪器相同的完整功能，为 仿真过程提供了性能优良的 Agilent和Tektronix仪器。
Dynamic measurement probe -动态测试笔
动态测试笔在仿真过程 中，提供即时的 V，V(p-p),V(rms),V(dc) 以及频率的计数。

第18页/共55页
常用组合电路性能测试与仿真分析
依此类推，使ABC三个键按000、001、010…111组 合，运行，观测输出结果，列写测试结果。
输入
输出
A1
B1
CN1
S1
1CN1
0
0
0
0
0
1
0
0
1
0
0
1
0
1
0
1
1
0
0
1
0
0
1
1
0
1
0
1
0
1
0
1
1
0
1
1
1
1
1
1
第19页/共55页
常用组合电路性能测试与仿真分析
第33页/共55页
实验5 组合逻辑电路的综合练习
1、设计一个余3码转换成8421码的电路 要求：能够显示输入代码和输出代码
2、用双四选一数据选择器实现全加器 要求：能够显示输入位和输出为的变化
3、设计一位余8421码的求和电路 要求：能够显示输入代码和输出代码
第34页/共55页
实验6 触发器电路仿真分析
1、“一位全加器74LS183”性能测试 输入输出端子不多，采用开关提供输入信号，指示灯观察输出结果
注：D是SOP封装的，N是DIP封装
第17页/共55页
常用组合电路性能测试与仿真分析
“一位全加器74LS183”性能测试
A1=B1=CN1=0, S1=0,1CN1=0
A1=1, B1=CN1=0, S1=1,1CN1=0
左侧第1区: Stop: 停止仿真 Reset：复位并清除显示波形 Reverse：改变屏幕背景颜色 左侧第2区: T1、T2：读数指针1和2离开扫描线

1.2 二极管的应用
1.2.3 限幅电路
1.二极管下限幅电路： 首先判断二极管的工作状态：假设断开 二极管，计算二极管阳极和阴极电位， 阴极电位为5V，只要阳极电位大于等于 5.7V，二极管导通，阳极电位低于5.7V， 二极管截止。由于输入电压是交流电， 所以只有在交流电的正半周且电压的瞬 时值大于等于5.7V时，输出电压等于输 入电压，Uo=Ui。在交流电的一个周期 内的大部分时间由于交流电的瞬时值小 于5.7V，二极管处于截止状态，所以输 出电压为5V。
（a） 电路图
（b）输入输出波形 图1-32 光电耦合器电路
1.4半导体三极管
1.4.1三极管内部电流分配关系
将三极管2N5551按照图1-33进行连接， 图中接入了3个电流表和2个电压表。3个 电流表分别用来测量基极电流IB、集电 极电流IC和发射极电流IE，两个电压表 一个用来测量发射结电压，另一个用来 测量集电结电压。通过改变可变电阻R3 的阻值，从而改变基极电流的大小。 图1-33 三极管内部电流分配关系
图1-29
电路负载发生变化
总之，要使稳压二极管起到稳压作用，流过它的反向电流必须在Imin ~ Imax 范围内变化，在这个范围内，稳压二极管工作安全而且它两端反向电压变化很 小。上述仿真实验中，其实质是用稳压管中电流的变化来补偿输出电流的变化。
1.3 特殊二极管的应用
1.3.2 发光二极管的应用
2.负载电阻发生变化 图1-29中，用可变电阻RL阻值的变化来 模拟负载的变化，当阻值由500Ω下降到 150Ω(阻值变化显示30%)时，负载上的电 流逐渐增大，即负载变得越来越重，这时 流过稳压管的电流下降到17mA，稳压器 的输出电压基本上保持在6.2V。如果继续 减小负载电阻的阻值，则流过稳压二极管 的反向电流继续减小，当流过稳压二极管 的反向电流小于它的最小维持电流（6mA） 时，稳压管也就失去了稳压作用。

图2-2 用户设置的界面
2．放置元件 Multisim已将所有的元件模型分门别类地放置在了元件 工具栏的元件库中。设计者可以在相应的元件库中选择所需 要的元件。 1) 放置电阻 将鼠标指向Basic元件库按钮 时，元件库展开。元件库 中有两个电阻箱，左边一个存放着现实存在的电阻元件，称 为现实电阻箱；右边一个带有墨绿色衬底的电阻箱中存放着 一个可任意设置阻值的虚拟电阻，称为虚拟电阻箱。为了与 实际电路接近，应尽量选用现实电阻箱中的电阻元件。例如， 要选取10 kΩ的电阻，先点击现实电阻箱，出现Component Browser对话框，如图2-3所示。
图2-9 AC Voltage属性对话框
7) 放置接地端 如果电路没有接地端，通常不能进行有效的分析。点击 Source元件库中的接地按钮，再将其拖出至合适位置，点击 释放即可。 通常放置元件的方法是在相应的元件箱中提取元件，如 上所述。另外，还可以执行菜单命令Place/Place Component...，在弹出的Component Browser元件浏览对话框 中选择元件所在的Database Name数据库(默认情况下为 Multisim Master，这是最常用的数据库)，然后在Component 中选择元件箱名。左边Component Name List元件列表中就 会出现选中元件箱中的所有元件。接下来的操作和从元件箱 中取元件的操作是一样的。
第2章 Multisim使用入门
2.1 原理图的创建 2.2 电路的仿真分析 2.3 子电路的创建与调用 2.4 总线的应用
2.1 原理图的创建
下面以一个单管放大电路为例介绍原理图的创建过程 (见图2-1)。
图2-1 单管放大电路
1．设计电路界面 可以按照第1章中介绍的定制Multisim界面设置自己的 工作界面，当然也可以直接在基本界面上开始创建电路。还 可以为所设计的电路设置一个标题栏。设置后的工作界面如 图2-2所示。

个图标所表示的元器件含义、功能和使
用方法将在后面介绍。还可使用在线帮
助功能查阅有关的内容。
14
电 源 按 钮
基 本 元 件
二 极 管 按
按钮
钮
晶模 体拟 管元 按件 钮按
钮
元 器 件 按 钮 （
元其模 器他数 件数混 按字合 钮元元 （器器
件件
指 示 器 件 按 钮
电 源 器 件 按 钮
杂 项 库 元 器 件
Help: NI Multisim 10有丰富的Help功能，其 Help系统不仅包括软件本身的操作指南，更 重要的是包含有元器件的功能解说。
9
1.2.3 multisim工具栏
multisim常用工具栏如图所示：
1.系统工具栏
新建：清除电路工作区，准备生成新电路。
打开：打开电路文件(现有文件\设计范例)。
微控制器件库包含有8051、PIC等多种微控制器。
20
设 置 元 器 件 按 钮
放 置 总 线 按 钮
教网 育站 资按 源钮 按 钮
Hierarchrcal Block ：放置模块电路。 BUS：放置总线
21
仪器仪表工具栏
数字万用表(Multi-meter) 函数信号发生器(Function Generator) 瓦特表(Wattmeter) 双踪示波器(Oscilloscope) 四踪示波器(Oscilloscope) 波特图仪(Bode Plotter) 频率计（FreqCounter) 字信号发生器(Word Generator) 逻辑分析仪(Logic Analyzer) 逻辑转换器(Logic Converter) IV特性测量仪(IV Analyzer) 失真度测量仪(Distortion Analyzer) 频谱分析仪(Spectrum Analyzer)。
