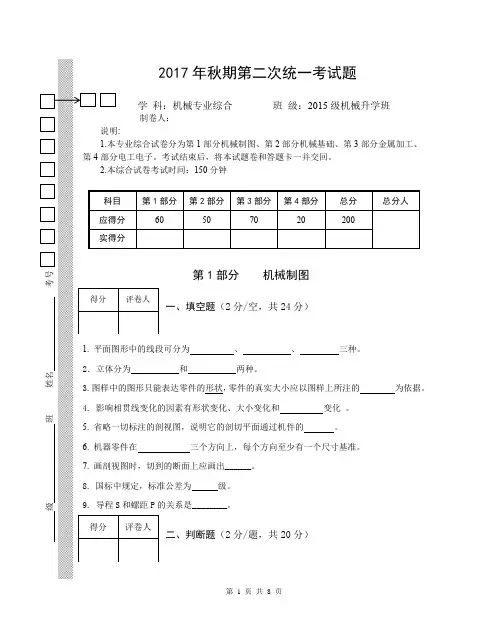

2017(秋)期中三年级机械制图试题201711

班级： 姓名： 座位号衡南县职业中专2017年下期期中考试卷科目: 机械制图（17数控、模一、模二） 时量:90分钟 得分一、 填空题（20分）1、 图纸中的比例采用 、 、 3种。

2、A4图纸的幅面尺寸是 。

3、俯视图是从 到 的投影识图。

4、机械图样中标注的尺寸是机件的 尺寸。

5、图纸格式分为 和 种，按照标题栏的方位又可将图纸格式分 为 和 两种。

6、球半径的尺寸标注符号是 ，零件厚度的符号是 。

7、标题栏的位置一般在图框的 。

8、零件的基本视图包括 。

9、平面图形中的线段可分为 、 、 三种。

它们的作图顺序应先画出 ，然后画 ，最后画 。

10、投影法分为 投影法和 投影法两大类，我们绘图时使用的是 投影法中的 投影法。

二、判断题（并改正在原题上20分） 1、绘制圆的中心线时，用粗实线表示。

（ ）2、标题栏一般位于图纸的右上方。

（ ）3、标注尺寸时，”C”表示45度角。

（ ）4、标注水平尺寸时，尺寸数字的字头方向应从下向上书写（ ）5、图纸中轮廓线用细实线表示（ ）6、比例是指图中图形尺寸与实物尺寸之比。

（ ）7、图纸中的字体应用宋体书写。

（ ）8、下列图纸比例中，2:1是缩小的比例（ ） 9、三视图包括主视图、俯视图和右视图。

（ ）。

10、俯视图在主视图的正右方。

（ ）。

三、作图题（20分，每小题10分）1、根据给出的两个视图，补画第三个视图。

四、作图题：（10分）六、用已知半径作圆弧连接（保留作图痕迹）(10分)作正五边形（保留作图痕迹）五、找出图中错误，并在下边采用1：1的比例画出图形并正确标注出尺寸。

（20分）。

1.局部视图的断裂边界一般以波浪线表示。

（）2.判断下图采用的局部剖视是否正确。

（）3.判断下图是否正确。

（）4.如果公差带为圆形或圆柱形，公差值前可加Φ（）5.形位公差值是以微米为单位的。

()6.被测要素相对于基准面平行度公差为0.02毫米。

（）7.全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件。

（）8.水平线的正面投影与X 轴平行，水平投影反映线段的真实长度。

（） 9.形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。

（）10.不完全互换性只允许零件在一定范围内互换。

( )三、选择题（1分/题，共4分）1．构成形体最基本的几何元素是（）A ．点B ．平面C ．曲线D ．直线 2.在下图中，选出正确的左视图（ ）。

3.在局部剖视图中，视图与剖视部分的分界线用（ ）。

A 粗实线B 细实线C 细点画线 )波浪线 4.在下图中的1面是（ ）。

（A ）圆柱面 （B ）滚花部分 （C ）简化画法 （D ）平面三、多项选择题（3分/题，共12分）1.下列字体高度属于公称尺寸系列的为（）A.2.5mmB. 3.5mm C 10mm D 14mm 2.粗实线在图样中的一般应用（）A 可见轮廓线B 尺寸界限C 可见过渡线D 引出线3.几何公差的几何特征中，同属于形状、位置、方向公差的是（） A 线轮廓度 B 同轴度 C 面轮廓度 D 全跳动4.平面立体，一般标注三个方向的尺寸，它们是（）A 长度方向B 宽度方向C 高度方向D 直径方向第2部分 机械基础一、填空题：（每空2分，共20分）1、凸轮基圆大小与压力角大小成___________关系，基圆半径越小，压力角越___________。

2、M20×1—7g6g —40表示公称直径为___________，螺距为___________，中径公差带代号为___________，顶径公差带代号为___________，___________为40mm 的细牙普通螺纹。

机械绘图考试题及答案一、选择题（每题2分，共10分）1. 机械制图中，表示线段长度的标注方法是（）。

A. 直线B. 箭头C. 点划线D. 数字和单位答案：D2. 在机械图纸上，以下哪个符号表示表面粗糙度？（）A. ∅B. ⊕C. ∇D. ∑答案：B3. 机械图纸中，尺寸线通常使用哪种线型？（）A. 虚线B. 点划线C. 实线D. 双点划线答案：C4. 下列哪个视图不是机械制图的基本视图？（）A. 主视图B. 左视图C. 俯视图D. 斜视图答案：D5. 机械制图中，螺纹的标注方法中，M10×1.5表示（）。

A. 直径为10mm，螺距为1.5mm的粗牙螺纹B. 直径为10mm，螺距为1.5mm的细牙螺纹C. 直径为10mm，螺距为1.5mm的管螺纹D. 直径为10mm，螺距为1.5mm的自攻螺纹答案：A二、填空题（每空1分，共10分）1. 在机械制图中，______线用于表示物体的中心线或对称线。

答案：点划2. 机械图纸上的尺寸标注应遵循______原则，即尺寸线应从左向右标注。

答案：从左向右3. 当需要表示零件的局部放大视图时，应使用______线来绘制放大区域的边界。

答案：细点划4. 在机械制图中，______表示零件的厚度。

答案：双点划5. 机械图纸上的技术要求通常包括材料、热处理、______等内容。

答案：表面粗糙度三、简答题（每题5分，共10分）1. 简述机械制图中尺寸标注的基本要求。

答案：尺寸标注应清晰、准确，尺寸线应从左向右标注，尺寸数字应位于尺寸线的上方或外侧，尺寸单位应统一，尺寸应避免在虚线上标注。

2. 描述机械制图中常见的几种线型及其用途。

答案：实线用于表示可见轮廓线；虚线用于表示中心线、对称线或不可见轮廓线；点划线用于表示轴线、对称中心线或断裂处的边界线；双点划线用于表示尺寸线和断裂处的边界线。

四、绘图题（共20分）1. 根据给定的三视图，绘制一个简单的机械零件的立体图。
