注塑模具介绍及典型结构分析注塑模具是在注塑机上使用的一种工具，用于将熔融的塑料注入到模具腔中，冷却并形成所需的产品形状。
它是塑料注塑成型过程中不可缺少的组成部分。
注塑模具通常由模具基板、进料系统、冷却系统、腔体、顶出系统和模具腔板等部分组成。
1.模具基板：模具基板是模具的主要支撑结构，通常由钢材制成。
它具有足够的刚度和强度来抵抗注塑过程中的压力和热应力。
2.进料系统：进料系统是将熔融的塑料从注塑机送入模具腔体的通道。
它通常包括喷嘴、导流槽和进料孔。
进料系统的设计对产品的填充、流动和冷却有着重要影响。
3.冷却系统：冷却系统用于从注射模具中引出热量并加快产品冷却。
它通常由冷却孔和水管组成。
冷却系统的设计应使塑料能够均匀冷却，以防止产品缩短、翘曲和变形。
4.腔体：模具腔体是产品的实际成型空腔。
它的形状和尺寸应与所需产品的形状和尺寸相匹配。
模具腔体由腔板和芯棒组成。
腔板是模具的主要成型部分，芯棒是用于形成产品中的内部结构的部分。
5.顶出系统：顶出系统用于将成型产品从模具腔体中顶出。
它通常包括顶针和顶出板。
顶出系统的设计应使产品能够顺利顶出，同时避免产品损坏。
注塑模具的典型结构可以根据产品形状和要求的不同而有所变化，下面是一些常见的注塑模具结构：1.平板模具：平板模具是最简单和最常见的注塑模具结构，适用于产品形状简单、尺寸较小的情况。
它由两个平板组成，中间夹着模具腔板。
2.滑块模具：滑块模具适用于具有复杂形状、有空心结构或需要多个材料注塑的产品。
它包括一个或多个滑块，通过滑动来形成产品中的空心部分或添加附加材料。
3.悬挂模具：悬挂模具适用于需要动态脱模的产品。
它的结构类似于滑块模具，但模具腔板安装在一个悬挂板上，可以以一定的角度进行移动，以便更容易顶出成型产品。
4.热流道模具：热流道模具适用于要求填充均匀、减少废品产生的高精度产品。
它包括热流道系统，通过加热来控制塑料的流动和冷却过程。
总之，注塑模具在塑料注塑成型过程中起到至关重要的作用，通过不同的结构设计，可以满足不同产品的形状、尺寸和要求。

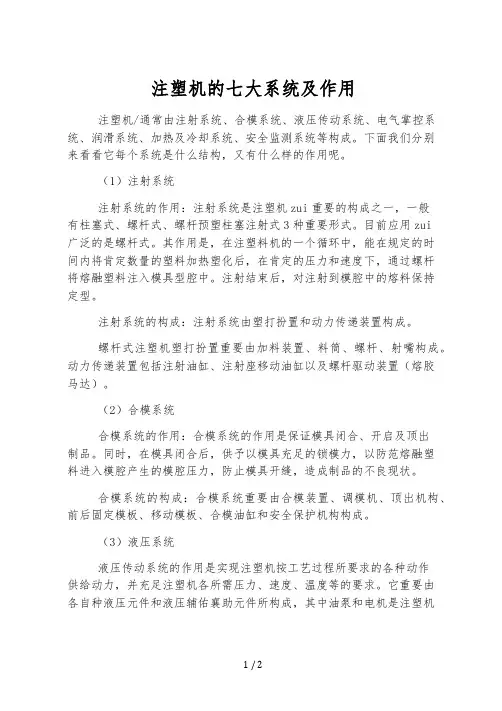

注塑机的七大系统及作用注塑机/通常由注射系统、合模系统、液压传动系统、电气掌控系统、润滑系统、加热及冷却系统、安全监测系统等构成。
下面我们分别来看看它每个系统是什么结构，又有什么样的作用呢。
（1）注射系统注射系统的作用：注射系统是注塑机zui重要的构成之一，一般有柱塞式、螺杆式、螺杆预塑柱塞注射式3种重要形式。
目前应用zui广泛的是螺杆式。
其作用是，在注塑料机的一个循环中，能在规定的时间内将肯定数量的塑料加热塑化后，在肯定的压力和速度下，通过螺杆将熔融塑料注入模具型腔中。
注射结束后，对注射到模腔中的熔料保持定型。
注射系统的构成：注射系统由塑打扮置和动力传递装置构成。
螺杆式注塑机塑打扮置重要由加料装置、料筒、螺杆、射嘴构成。
动力传递装置包括注射油缸、注射座移动油缸以及螺杆驱动装置（熔胶马达）。
（2）合模系统合模系统的作用：合模系统的作用是保证模具闭合、开启及顶出制品。
同时，在模具闭合后，供予以模具充足的锁模力，以防范熔融塑料进入模腔产生的模腔压力，防止模具开缝，造成制品的不良现状。
合模系统的构成：合模系统重要由合模装置、调模机、顶出机构、前后固定模板、移动模板、合模油缸和安全保护机构构成。
（3）液压系统液压传动系统的作用是实现注塑机按工艺过程所要求的各种动作供给动力，并充足注塑机各所需压力、速度、温度等的要求。
它重要由各自种液压元件和液压辅佑襄助元件所构成，其中油泵和电机是注塑机的动力来源。
各种阀掌控油液压力和流量，从而充足注射成型工艺各项要求。
（4）电气掌控系统电气掌控系统与液压系统合理搭配，可实现注射机的工艺过程要求（压力、温度、速度、时间）和各种程序动作。
重要由电器、电子元件、仪表、加热器、传感器等构成。
一般有四种掌控方式，手动、半自动、全自动、调整。
（5）加热/冷却系统加热系统是用来加热料筒及注射喷嘴的，注塑机料筒一般采纳电热圈作为加热装置，安装在料筒的外部，并用热电偶分段检测。
热量通过筒壁导热为物料塑化供给热源；冷却系统重要是用来冷却油温，油温过高会引起多种故障显现所以油温必需加以掌控。
注塑技术知识点总结一、注塑机的组成和工作原理1. 注塑机的组成注塑机主要由注射系统、熔化系统、成型系统、冷却系统、开模系统和电气控制系统组成。
注射系统包括进料装置、螺杆和筒体，它的主要作用是将塑料颗粒熔化后注入模具中。
熔化系统由加热器和温控系统组成，用于加热和维持塑料的熔化温度。
成型系统包括模具和模具的锁紧机构，用于塑料的成型和冷却。
冷却系统主要是通过水循环系统来冷却模具和塑料，以确保成型后的产品质量。
开模系统是用于打开和关闭模具的机构，以及取出成型后的产品。
电气控制系统用于控制整个注塑机的运行和参数调节。
2. 注塑机的工作原理注塑机的工作过程主要包括螺杆运动、熔化塑料和注射成型三个步骤。
首先，在螺杆的作用下，将塑料颗粒从进料装置中输送到筒体中，并在加热器的作用下熔化成熔体。
然后，在一定的压力下，熔化的塑料被注入到模具中，通过成型系统进行冷却，最终得到成型后的产品。
二、注塑模具的设计和制造1. 注塑模具的设计要点注塑模具设计的关键是要根据产品的结构特点和注塑工艺要求，确定模具的结构形式和尺寸。
在注塑模具设计中，需要考虑产品壁厚、尺寸精度、表面光洁度和成型后的产品结构等因素。
模具设计时需要遵循合理的结构原则，保证模具的刚度、强度和耐磨性，以及方便加工和维护。
另外，注塑模具的设计还需要考虑模具的冷却系统、排气系统和脱模系统等配套设施，以确保成型后产品的质量和生产效率。
2. 注塑模具的制造工艺注塑模具的制造工艺主要包括模具材料选择、模具加工和热处理等环节。
在模具材料选择方面，需要根据成型产品的要求和模具的使用条件，选用合适的模具材料。
模具加工包括模具结构部件的加工和装配，以及模具表面的加工和调整。
模具的热处理是为了提高模具的硬度、强度和耐磨性，以延长模具的使用寿命。
三、塑料材料的选料和加工性1. 塑料材料的选料原则在注塑加工中，塑料材料的选料是非常重要的，直接影响产品的质量和生产成本。
塑料材料的选料需要考虑产品的用途、结构要求、机械性能和耐用性等因素。
注塑模具的结构
注塑模具是一种用于生产塑料制品的模具，它的结构非常重要，直接影响着产品的质量和生产效率。
注塑模具主要由以下几个部分组成。
1. 模板：模板是注塑模具最基本的部件，它通常由两个或更多个零件组成。
每个零件都有一个平面面和一个垂直于平面面的立面。
在模板上安装其他零部件，如模芯、流道等。
2. 模芯：模芯是用于形成产品内部形状的部分。
它可以在注塑过程中向外移动，以便从已成型的产品中取出。
3. 流道系统：流道系统是将熔融塑料从注射机输送到模具中的管道系统。
它包括进料口、主流道、分支流道和喷嘴等部分。
4. 冷却系统：冷却系统是将熔融塑料冷却并使其凝固的部分。
它包括在模板中钻孔或铣槽以容纳水或油冷却剂，并通过管道连接到外部冷却设备。
5. 推杆机构：推杆机构用于从模具中顶出已成型产品。
它通常由一个或多个推杆组成，每个推杆都与模芯相连。
6. 定位系统：定位系统用于确保模板和其他零部件在正确位置上。
它通常包括定位销、定位套、锁紧螺母等部分。
7. 排气系统：排气系统用于释放模具中的空气，以便在注塑过程中熔融塑料可以充满整个模具。
它通常由排气孔、排气槽等部分组成。
总之，注塑模具是一个复杂的机械结构，需要各种零部件的协作才能完成生产任务。
不同类型的注塑模具结构也有所不同，但以上几个部分是基本共同点。
为了提高产品质量和生产效率，在设计和制造注塑模具时应注意合理布局和精细加工。
注塑模具结构详细讲解
注塑模具结构详细讲解
一、注塑模具的结构
1、模芯系统
模芯系统是注塑模具最基本的部分，也是注塑件形状的核心部分，模芯系统由模芯、模芯杆、模芯销等组成，是注塑模具的直接决定因素。
2、分型面系统
分型面系统是指模具上的分型面，一个注塑零件有多个型腔，那么模具上就有多块分型面，分型面是注塑件完成型腔分割的主要部件，此系统由分型面、模板及相应的锁模元件组成。
3、出料系统
出料系统是指模具内部空间外部出料口，在加工周期结束后，零件从模具中排出，出料系统由出料口、排模杆、排模座等组成。
4、加热系统
加热系统是模具加热的系统，它的作用是使模具的温度与注塑料浇注的温度保持一致，加热系统由加热器、电加热系统等组成。
5、冷却系统
冷却系统是指模具的冷却系统，它的作用是使模具的温度减少，以便加工周期结束后能够及时将注塑件排出，冷却系统由冷却水管、冷却器、冷却液等组成。
6、导模系统
导模系统是指用于将熔融料从料筒传递到型腔中的系统，它的功能是保证料筒内的注塑料均匀流入模具内部，导模系统由导模杆、料筒阀、排压杆等组成。
二、注塑模具的类型
1、滑块式注塑模具
滑块式注塑模具是模具机构设计中使用比较多的一种，它可以实现多模芯的任意选择，在模具的结构中，主要有模架、底盘、滑块和滑块销等。
2、分型销式注塑模具
分型销式注塑模具是模具结构设计中最为常用的一种，它可以实现多模芯多模型任意结合，在模具的结构中，主要有模架、底盘、分型销和分型销座等。
3、拉力式注塑模具
拉力式注塑模具是模具结构设计中使用比较少的一种，它可以实现多模芯的任意拉出，在模具的结构中，主要有模架、底盘、拉力轴和拉力钻等。

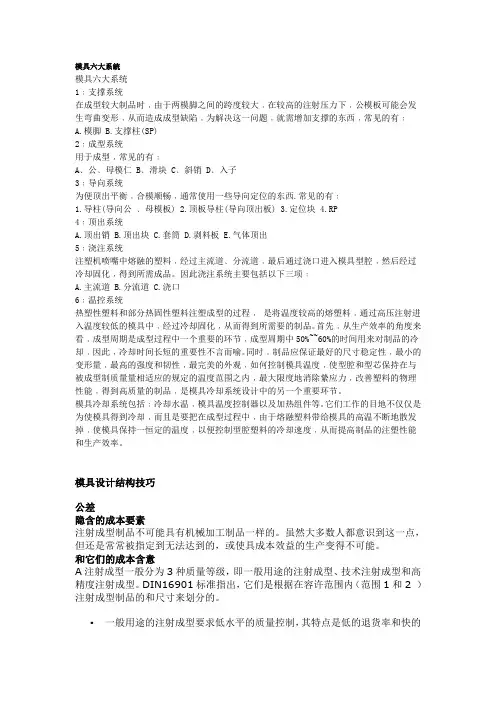

模具六大系統模具六大系统1﹕支撑系统在成型较大制品时﹐由于两模脚之间的跨度较大﹐在较高的注射压力下﹐公模板可能会发生弯曲变形﹐从而造成成型缺陷﹐为解决这一问题﹐就需增加支撑的东西﹐常见的有﹕A.模脚B.支撑柱(SP)2﹕成型系统用于成型﹐常见的有﹕A﹑公﹑母模仁 B﹑滑块 C﹑斜销 D﹑入子3﹕导向系统为便顶出平衡﹐合模顺畅﹐通常使用一些导向定位的东西.常见的有﹕1.导柱(导向公﹑母模板)2.顶板导柱(导向顶出板)3.定位块4.RP4﹕顶出系统A.顶出销B.顶出块C.套筒D.剥料板E.气体顶出5﹕浇注系统注塑机喷嘴中熔融的塑料﹐经过主流道﹑分流道﹐最后通过浇口进入模具型腔﹐然后经过冷却固化﹐得到所需成品。
因此浇注系统主要包括以下三项﹕A.主流道B.分流道C.浇口6﹕温控系统热塑性塑料和部分热固性塑料注塑成型的过程﹐是将温度较高的熔塑料﹐通过高压注射进入温度较低的模具中﹐经过冷却固化﹐从而得到所需要的制品。
首先﹐从生产效率的角度来看﹐成型周期是成型过程中一个重要的环节﹐成型周期中50%~~60%的时间用来对制品的冷却﹐因此﹐冷却时间长短的重要性不言而喻。
同时﹐制品应保证最好的尺寸稳定性﹐最小的变形量﹐最高的强度和韧性﹐最完美的外观﹐如何控制模具温度﹐使型腔和型芯保持在与被成型制质量量相适应的规定的温度范围之内﹐最大限度地消除絷应力﹐改善塑料的物理性能﹐得到高质量的制品﹐是模具冷却系统设计中的另一个重要环节。
模具冷却系统包括﹕冷却水温﹐模具温度控制器以及加热组件等。
它们工作的目地不仅仅是为使模具得到冷却﹐而且是要把在成型过程中﹐由于熔融塑料带给模具的高温不断地散发掉﹐使模具保持一恒定的温度﹐以便控制型腔塑料的冷却速度﹐从而提高制品的注塑性能和生产效率。
模具设计结构技巧公差隐含的成本要素注射成型制品不可能具有机械加工制品一样的。
虽然大多数人都意识到这一点，但还是常常被指定到无法达到的，或使具成本效益的生产变得不可能。
模具六大系統1﹕支撐系統在成型較大制品時﹐由于兩模腳之間的跨度較大﹐在較高的注射壓力下﹐公模板可能會發生彎曲變形﹐從而造成成型缺陷﹐為解決這一問題﹐就需增加支撐的東西﹐常見的有﹕A.模腳 B.支撐柱(SP)2﹕成型系統用于成型﹐常見的有﹕A﹑公﹑母模仁B﹑滑塊C﹑斜銷D﹑入子3﹕導向系統為便頂出平衡﹐合模順暢﹐通常使用一些導向定位的東西.常見的有﹕1.導柱(導向公﹑母模板)2.頂板導柱(導向頂出板)3.定位塊4.RP4﹕頂出系統A.頂出銷B.頂出塊C.套筒D.剝料板E.氣體頂出5﹕澆注系統注塑機噴嘴中熔融的塑料﹐經過主流道﹑分流道﹐最后通過澆口進入模具型腔﹐然后經過冷卻固化﹐得到所需成品。
因此澆注系統主要包括以下三項﹕A.主流道B.分流道C.澆口6﹕溫控系統熱塑性塑料和部分熱固性塑料注塑成型的過程﹐是將溫度較高的熔塑料﹐通過高壓注射進入溫度較低的模具中﹐經過冷卻固化﹐從而得到所需要的制品。
首先﹐從生產效率的角度來看﹐成型周期是成型過程中一個重要的環節﹐成型周期中50%~~60%的時間用來對制品的冷卻﹐因此﹐冷卻時間長短的重要性不言而喻。
同時﹐制品應保証最好的尺寸穩定性﹐最小的變形量﹐最高的強度和韌性﹐最完美的外觀﹐如何控制模具溫度﹐使型腔和型芯保持在與被成型制品質量相適應的規定的溫度范圍之內﹐最大限度地消除縶應力﹐改善塑料的物理性能﹐得到高質量的制品﹐是模具冷卻系統設計中的另一個重要環節。
模具冷卻系統包括﹕冷卻水溫﹐模具溫度控制器以及加熱元件等。
它們工作的目地不僅僅是為使模具得到冷卻﹐而且是要把在成型過程中﹐由于熔融塑料帶給模具的高溫不斷地散發掉﹐使模具保持一恆定的溫度﹐以便控制型腔塑料的冷卻速度﹐從而提高制品的注塑性能和生產效率。
冷卻水路設計形式Back。
注塑模具的结构注塑模具是一种用于生产塑料制品的工具。
它的结构非常重要，直接影响到塑料制品的质量和生产效率。
下面将介绍注塑模具的结构和各部分的功能。
一、注塑模具的结构注塑模具主要由模具基座、模芯、模腔、导板、顶出机构、冷却系统等组成。
1. 模具基座：模具基座是模具的主要支撑部分，承受着整个模具的重量。
它通常由钢材制成，具有足够的刚性和强度。
2. 模芯：模芯是注塑模具中的一部分，用于形成塑料制品的内部结构。
它通常由钢材或铝材制成，具有一定的硬度和耐磨性。
3. 模腔：模腔是注塑模具中的另一部分，用于形成塑料制品的外部形状。
它通常由钢材制成，具有一定的硬度和耐磨性。
4. 导板：导板是注塑模具中的一个重要组成部分，用于引导模芯和模腔的运动。
它通常由钢材制成，具有一定的硬度和耐磨性。
5. 顶出机构：顶出机构用于将注塑模具中的塑料制品顶出模具。
它通常由弹簧和顶出杆组成，具有一定的弹性和耐磨性。
6. 冷却系统：冷却系统用于控制注塑模具中的温度，以保证塑料制品的质量。
它通常由冷却水管和冷却水箱组成，具有良好的散热性能。
二、注塑模具各部分的功能1. 模具基座：承受整个模具的重量，提供稳定的支撑。
2. 模芯：形成塑料制品的内部结构，如空心结构、螺纹等。
3. 模腔：形成塑料制品的外部形状，如平面、曲面等。
4. 导板：引导模芯和模腔的运动，确保塑料制品的精度。
5. 顶出机构：将塑料制品顶出模具，防止粘连和变形。
6. 冷却系统：控制注塑模具的温度，保证塑料制品的质量和生产效率。
三、注塑模具的制造工艺1. 设计：根据产品的要求和生产工艺，设计注塑模具的结构和尺寸。
2. 材料选择：选择合适的钢材或铝材作为注塑模具的材料，根据不同部位的要求选择不同的材质。
3. 加工：利用数控机床等设备对注塑模具进行精密加工，保证模具的尺寸和形状的精度。
4. 装配：将各个部件组装在一起，形成完整的注塑模具。
5. 调试：根据产品的要求进行模具的调试，保证模具的正常运行和塑料制品的质量。
注塑模具介绍及典型结构分析注塑模具是一种用于生产塑料制品的工具。
它主要由模具座、进料系统、浇注系统、冷却系统、压紧系统、脱模系统和排气系统等组成。
下面将详细介绍注塑模具的典型结构及其功能。
1.模具座：模具座是模具的基础部分，用于将模具固定在注塑机上。
它一般由模具底座和模具板组成，模具板上有模仁的凹槽。
模具座的刚度和稳定性对模具的精度和寿命有着重要影响。
2.进料系统：进料系统是将熔融塑料从注塑机的螺杆输送到模腔中的部分。
它包括喂料口、导向槽、主流道和分流道等部分。
进料系统的设计应使熔融塑料均匀地流入模腔，并且在充模过程中不发生漏料或扭曲。
3.浇注系统：浇注系统是将熔融的塑料从进料系统引导到模腔中的部分。
它由主流道、分流道、浇口和喷嘴等组成。
浇注系统的设计决定了塑料在模腔中的流动状态和充实度，影响着注塑制品的尺寸和外观质量。
4.冷却系统：冷却系统用于控制模具中塑料的冷却速率，以实现注塑制品的收缩和固化。
它包括冷却水路和冷却器等部分。
冷却系统的设计应使模具各部位的冷却均匀，并且能够快速散热，以缩短注塑周期和提高生产效率。
5.压紧系统：压紧系统用于给模具施加压力，以确保在充模和冷却过程中不发生脱模、变形或漏料等问题。
它包括模芯、模板和压紧机构等部分。
压紧系统的设计应使模具在高压下不发生变形，并且能够保持充模前后的位置稳定。
6.脱模系统：脱模系统用于将注塑制品从模腔中取出。
它由脱模杆、顶针、顶板和顶针机构等组成。
脱模系统的设计应使注塑制品脱模顺利，不损坏产品和模具，并且能够在注塑循环中保持稳定性。
7.排气系统：排气系统用于排除模腔中的气体，以防止成型过程中产生气泡、热缩孔等缺陷。
它由排气槽和排气孔等部分组成。
排气系统的设计应使模腔中的气体顺利排出，同时不影响塑料在模腔中的充模。
注塑模具是注塑加工的核心工具，其结构设计直接影响着注塑制品的质量和生产效率。
通过合理的结构设计，可以改善充模和冷却过程中的流动状态和温度分布，减少成型缺陷和变形，提高产品的尺寸精度和表面质量。
塑料注射模具零部件名称及作用
当前，塑料注射模具在制造业领域中扮演着至关重要的角色。
作为一种常见的生产工具，塑料注射模具是用来生产各种塑料制品的关键设备。
而在塑料注射模具中，零部件更是构成其整体机构的重要组成部分。
本文将重点讨论塑料注射模具中的零部件名称及其各自的作用。
首先我们来介绍模具的最主要的四个零部件，分别是模具的进胚系统、出胚系统、定位系统以及顶出机构。
进胚系统主要包括模膛、模芯等部件，其主要作用是用于注塑形成塑料制品的外形；出胚系统则包括模板、拉杆等零部件，负责将注射好的塑料制品从模具中取出；定位系统用于确保模具在运转过程中的准确定位，确保产品的精度和一致性；顶出机构则负责将制品从模具中顶出，方便后续的处理和收集。
除了上述的四大主要零部件外，还有一些其他重要的零部件如射嘴、喷杆等。
射嘴作为模具的进料部分，起着输送熔融塑料的作用，喷杆则与射嘴相配合，控制塑料的注射速度和压力，保证产品的成型效果。
此外，还有一些辅助性零部件如顶针、喉环等，虽然在整个模具中起着辅助作用，但同样不可或缺。
在塑料注射模具的整个生产过程中，这些零部件的配合相互协作，互为补充，共同完成塑料制品的生产任务。
因此，对于塑料注射模具零部件的名称及作用的深入了解，有助于提高模具的使用效率和产出质量。
希望通过
本文的介绍，读者能更加全面地了解和认识塑料注射模具中各个零部件的重要性和作用，为相关领域的研究和生产提供参考和借鉴。
