高清全自动录播系统操作使用说明

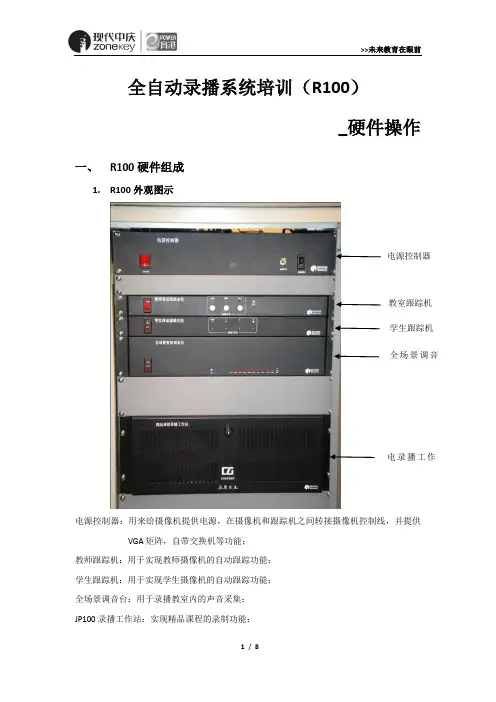

全自动录播系统培训（R100）_硬件操作一、 R100硬件组成1. R100外观图示电源控制器：用来给摄像机提供电源，在摄像机和跟踪机之间转接摄像机控制线，并提供VGA 矩阵，自带交换机等功能；教师跟踪机：用于实现教师摄像机的自动跟踪功能；学生跟踪机：用于实现学生摄像机的自动跟踪功能；全场景调音台：用于录播教室内的声音采集；JP100录播工作站：实现精品课程的录制功能；电源控制器教室跟踪机学生跟踪机全场景调音电录播工作二、R100个组成设备的详细说明1.电源控制器电源控制器是R100的电源控制与摄像机及跟踪机的连接设备，连接在跟踪机与录播主机、摄像机之间。

下面介绍前面板的各开关功能：①总电源开关：电源控制器总电源开关。

②录播机开关：将后面板“远程开机控制”接口正确连接至JP100录播主机，按该按钮可对录播主机进行开关机控制。

③摄像机开关：控制后面板“摄像机电源输出”插座的供电。

下图为电源控制器的后面板图：①远程开机控制：该接口可连接JP100录播主机的开机卡，按下前面板的“录播机开关”键来实现远程开关机，此接口为标准网线接口，使用直通线和开机卡相连。

②教师摄像机：与教师跟踪机的“教师摄像机”串口相连，使用交叉串口线连接。

③学生摄像机：与教师跟踪机的“学生摄像机”串口相连，使用交叉串口线连接。

④全景摄像机：与教师跟踪机的“全景摄像机”串口相连，使用交叉串口线连接。

⑤串口控制：如有导播台则用直通线将导播台的摄像机控制出口（左）连接此接口；如无导播台则连接至⑥串口控制口。

⑥串口控制：如有导播台则用直通线将导播台的摄像机控制入口（右）连接此接口；如无导播台则连接至⑤串口控制口。

⑦教师摄像机：连接教师摄像机的控制口。

⑧学生摄像机：连接学生摄像机的控制口。

⑨全景摄像机：连接全景摄像机的控制口。

⑩总电源输出：为D2000、JP100、调音台等设备供电。

⑪摄像机电源输出：为三台摄像机供电。

⑫DC12V：两组12V电源，可为机柜散热风扇供电，及D2000供电。

全自动录播系统简介全自动录播系统是一种用于实时录制、处理和存储会议、讲座等多媒体内容的系统。

该系统集成了多种技术，包括音频处理、图像处理和视频编码等，能够自动完成多媒体内容的录制和实时处理。

全自动录播系统具有高效、可靠和灵活的特点，可以应用于各种环境和场景。

系统架构全自动录播系统主要由以下几个组件组成：1.音频采集模块：负责采集会议或讲座中的音频信号，可以选择不同的麦克风进行录制。

2.视频采集模块：负责采集会议或讲座中的视频信号，可以选择不同的摄像头进行录制。

3.音频处理模块：对采集到的音频信号进行降噪、增益调整等处理，以提高音频质量。

4.图像处理模块：对采集到的视频信号进行图像增强、稳定等处理，以提高视频质量。

5.视频编码模块：将处理后的音频和视频信号进行压缩编码，以减小存储空间和传输带宽。

6.存储模块：将编码后的音频和视频信号存储到本地或远程服务器上，以便后续的回放和管理。

7.控制界面：提供用户界面，可以对录播系统进行配置和控制，如选择录制设备、调整处理参数等。

工作流程全自动录播系统的工作流程如下：1.启动录播系统，并设置录制参数，包括录制时间、录制设备等。

2.音频采集模块和视频采集模块同时开始录制，将采集到的音频和视频信号传输给音频处理模块和图像处理模块。

3.音频处理模块对音频信号进行降噪、增益调整等处理，提高音频质量。

4.图像处理模块对视频信号进行稳定、增强等处理，提高视频质量。

5.音频处理模块和图像处理模块将处理后的音频和视频信号传输给视频编码模块。

6.视频编码模块对音频和视频信号进行压缩编码，减小存储空间和传输带宽。

7.编码后的音频和视频信号存储到本地或远程服务器上。

8.用户可以通过控制界面对录播系统进行配置和控制，如选择回放内容、调整回放速度等。

意义和应用全自动录播系统具有以下几个方面的意义和应用：1.方便实时远程参会：利用全自动录播系统，可以将会议、讲座等多媒体内容实时传输到远程参会者，使他们能够以在线的方式参加会议。

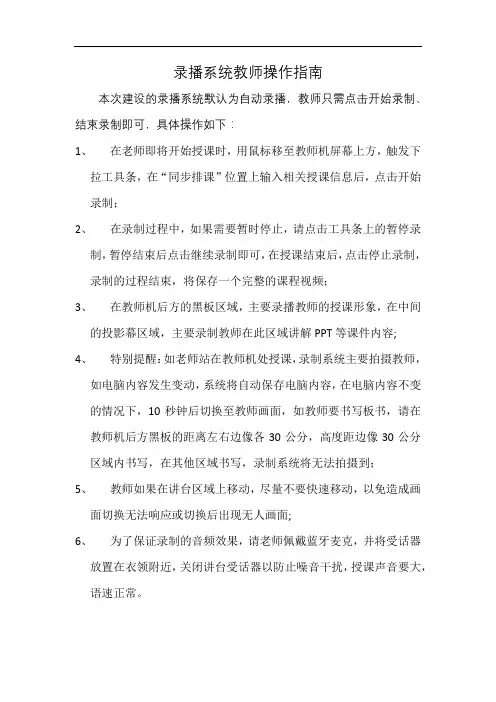

录播系统教师操作指南
本次建设的录播系统默认为自动录播，教师只需点击开始录制、结束录制即可，具体操作如下：
1、在老师即将开始授课时，用鼠标移至教师机屏幕上方，触发下
拉工具条，在“同步排课”位置上输入相关授课信息后，点击开始录制；
2、在录制过程中，如果需要暂时停止，请点击工具条上的暂停录
制，暂停结束后点击继续录制即可，在授课结束后，点击停止录制，录制的过程结束，将保存一个完整的课程视频；
3、在教师机后方的黑板区域，主要录播教师的授课形象，在中间
的投影幕区域，主要录制教师在此区域讲解PPT等课件内容;
4、特别提醒：如老师站在教师机处授课，录制系统主要拍摄教师，
如电脑内容发生变动，系统将自动保存电脑内容，在电脑内容不变的情况下，10秒钟后切换至教师画面，如教师要书写板书，请在教师机后方黑板的距离左右边像各30公分，高度距边像30公分区域内书写，在其他区域书写，录制系统将无法拍摄到；
5、教师如果在讲台区域上移动，尽量不要快速移动，以免造成画
面切换无法响应或切换后出现无人画面;
6、为了保证录制的音频效果，请老师佩戴蓝牙麦克，并将受话器
放置在衣领附近，关闭讲台受话器以防止噪音干扰，授课声音要大，语速正常。

全程录播教室操作规程1、后门不开，所有人员从前门进，铁门钥匙在教师管理中心，白木门钥匙在西塔106多媒体教室管理中心凭证件领取2、开灯，关闭所有窗帘，开总闸，开电视（开关在电视侧面）3、用手对着讲台AVA KP-Ⅵ面板总电源长按听到嘀一声响，放手，AVA KP-Ⅵ面板电源系统灯亮起4、再打开讲台下柜子门开启电脑，密码1234565、只课程讲授（不录制课程）时，长按投影按键3秒钟放手，听到嘀一声响，开投影机。

需要课程录制时，不得使用投影（投影风扇声音太大，影响最终效果），只能使用电视机，电视机开关在电视机左侧面6、如需要录制课程，开启录播系统，请按住讲台AVA KP-Ⅵ面板“录播开关”键3秒钟放手，听到嘀一声响，指示灯在闪烁，等待指示灯不闪烁后，录播系统开启7、开始自动录制方法，请按住讲台AVA KP-Ⅵ面板“录制”键两秒，指示灯亮起来，全自动录制就启动8、课程录制结束，请按住讲台AVA KP-Ⅵ面板“录制”键两秒，指示灯灭起来，全自动录制结束9、下载刚录制完毕课程：打开IE浏览器，输入115.158.93.132（或者在浏览器“收藏”栏目里访问），用户名密码都是admin，进入界面点击“录制管理”，选取最上面一条选择下载，弹出窗口选择保存，选择保存路径后点击“立即下载”10、课程结束后，直接关闭电脑；如果使用全自动录播系统请先把讲台AVA KP-Ⅵ面板“录播开关”键按住两秒放手，没有使用录播系统不必操作录播开关键；按大屏投影开关按键关闭投影机；再按住讲台AVA KP-Ⅵ面板电源系统键两秒放手，看到讲台AVA KP-Ⅵ面板电源系统灯在闪烁，等2分钟AVA KP-Ⅵ面板亮红色指示灯，系统关闭完毕11、课程结束后，教师负责督促学生及时离开教室，关好门窗、空调、锁好门，并将钥匙交还西塔106。

现代教育技术中心2014年1月。
