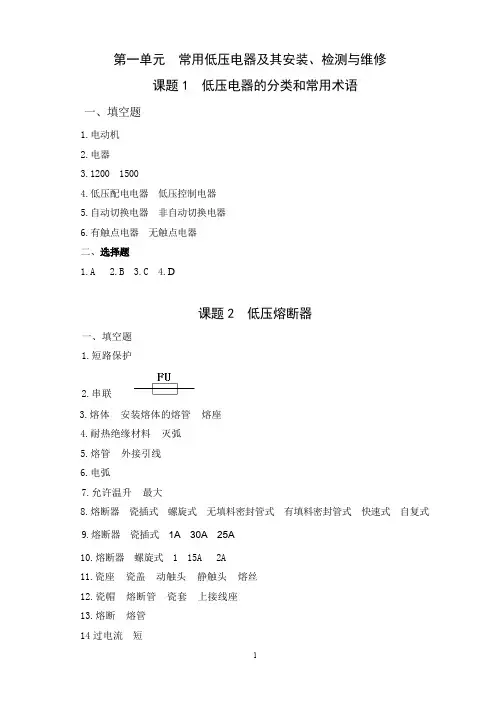

第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式1A30A25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×8.√三、选择题（请把正确答案的字母填入括号中）1. A2. B3.B4. A5.B6. B7.A8. B9.A 10.B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压。

如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。

2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。

当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。

说明熔断器对过载反应是很不灵敏的，因此，除在照明和电加热电路外，熔断器一般不宜用作过载保护，主要用作短路保护。

3.答：对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。

（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。

（2）熔断器的额定电压必须等于或大于线路的额定电压；熔断器的额定电流必须等于或大于所装熔体的额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流。

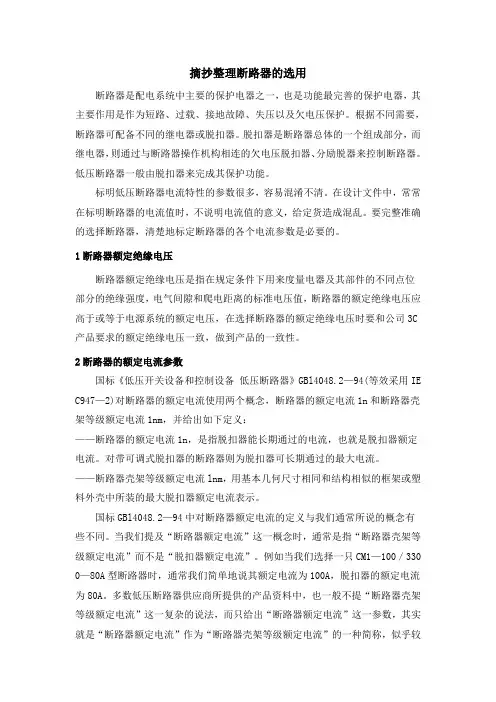

摘抄整理断路器的选用断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。

根据不同需要，断路器可配备不同的继电器或脱扣器。

脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。

低压断路器一般由脱扣器来完成其保护功能。

标明低压断路器电流特性的参数很多，容易混淆不清。

在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。

要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。

1断路器额定绝缘电压断路器额定绝缘电压是指在规定条件下用来度量电器及其部件的不同点位部分的绝缘强度，电气间隙和爬电距离的标准电压值，断路器的额定绝缘电压应高于或等于电源系统的额定电压，在选择断路器的额定绝缘电压时要和公司3C 产品要求的额定绝缘电压一致，做到产品的一致性。

2断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IE C947—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。

对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。

——断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。

国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。

当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。

例如当我们选择一只CM1—100／330 0—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。

多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。

第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式1A30A25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×8.√三、选择题（请把正确答案的字母填入括号中）1. A2. B3.B4. A5.B6.B7.A8. B9.A 10.B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压。

如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。

2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。

当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。

说明熔断器对过载反应是很不灵敏的，因此，除在照明和电加热电路外，熔断器一般不宜用作过载保护，主要用作短路保护。

3.答：对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。

（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。

（2）熔断器的额定电压必须等于或大于线路的额定电压；熔断器的额定电流必须等于或大于所装熔体的额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流。

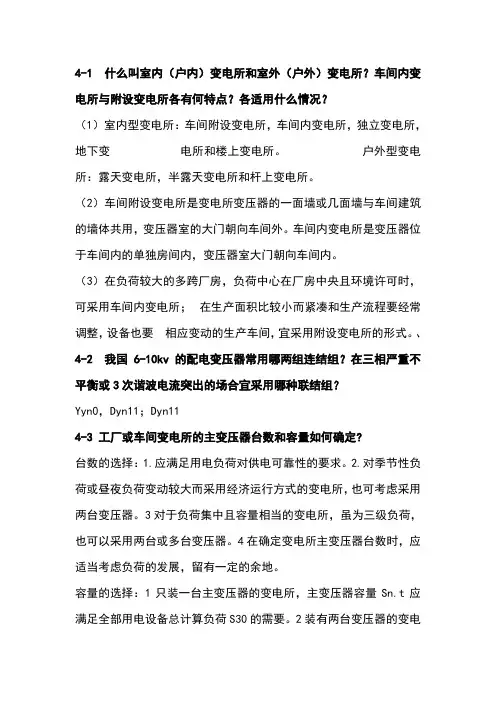

4-1 什么叫室内（户内）变电所和室外（户外）变电所？车间内变电所与附设变电所各有何特点？各适用什么情况？（1）室内型变电所：车间附设变电所，车间内变电所，独立变电所，地下变电所和楼上变电所。

户外型变电所：露天变电所，半露天变电所和杆上变电所。

（2）车间附设变电所是变电所变压器的一面墙或几面墙与车间建筑的墙体共用，变压器室的大门朝向车间外。

车间内变电所是变压器位于车间内的单独房间内，变压器室大门朝向车间内。

（3）在负荷较大的多跨厂房，负荷中心在厂房中央且环境许可时，可采用车间内变电所；在生产面积比较小而紧凑和生产流程要经常调整，设备也要相应变动的生产车间，宜采用附设变电所的形式。

、4-2 我国6-10kv的配电变压器常用哪两组连结组？在三相严重不平衡或3次谐波电流突出的场合宜采用哪种联结组？Yyn0，Dyn11；Dyn114-3 工厂或车间变电所的主变压器台数和容量如何确定?台数的选择：1.应满足用电负荷对供电可靠性的要求。

2.对季节性负荷或昼夜负荷变动较大而采用经济运行方式的变电所，也可考虑采用两台变压器。

3对于负荷集中且容量相当的变电所，虽为三级负荷，也可以采用两台或多台变压器。

4在确定变电所主变压器台数时，应适当考虑负荷的发展，留有一定的余地。

容量的选择：1只装一台主变压器的变电所，主变压器容量Sn.t应满足全部用电设备总计算负荷S30的需要。

2装有两台变压器的变电所，每台变压器的容量Sn.t应同时满足以下两个条件：任一台变压器单独运行时，宜满足总计算负荷S30的大约60%~70%的需要；任一台变压器单独运行时，应满足全部一、二级负荷的需要。

3车间变电所主变压器的单台容量上限一般不宜大于1000KV·A。

4.适当考虑负荷的发展。

4-4电力变压器并列运行必须满足那些条件？联结组不同的变压器并列运行有什么危险？并列变压器容量太大时有何不好？电力变压器并列运行应满足的条件：1并列变压器一、二次电压必须对应相等。
