欢迎共阅OTN技术及华为OTN设备简介城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN设备OptiX OSN 8800和OptiX OSN 6800。
本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。
一、OTN技术层面。
另外，为了解决客户信号的数字监视问题，光通道层又分为光通路净荷单元（OPU）、光通道数据单元(ODUk) 和光通道传送单元(OTUk)三个子层，类似于SDH技术的段层和通道层。
如下图所示：2.OTN复用结构OTN复用结构也类似SDH复用结构，如图所示：OTU、ODU（包括 ODU 串联连接）以及 OPU 层都可以被分析和检测。
按照 ITU G.709 之规定，当前的测试解决方案可以提供三种线路速率：每种线路速率分别适用于不同的客户端信号：OC-48/STM-16 通过 OTU1 传输OC-192/STM-64 通过 OTU2 传输OC-768/STM-256 通过 OTU3 传输空客户端（全为 0）通过 OTUk (k = 1, 2, 3) 传输PRBS 231-1 通过 OTUk (k = 1, 2, 3) 传输对于不同速率的G.709OTUk信号，即OTU1，OTU2，和OTU3具有相同的帧尺寸，即都是4′4080个字节，但每帧的周期是不同的，这跟SDH的STM-N帧不同。
SDHSTM-N帧周期均为125微妙，不同速率的信号其帧的大小是不同的。
G.709已经定义了OTU1，OTU2和OTU3的速率，关于OTU4速率的制定还在进行中，尚未最终确定。
如下表所示：3.OTN帧结构当 OTU 帧结构完整（OPU、ODU 和 OTU）时，ITU G.709 提供开销所支持的OAM&P 功能。
⏹OTN 规定了类似于SDH的复杂帧结构⏹OTN 有着丰富的开销字节用于OAM⏹OTN 设备具备和SDH类似的特性，支持子速率业务的映射、复用和交叉连接、虚级联4. ROADM技术ROADM是一种类似于SDH ADM光层的网元，它可以在一个节点上完成光通道的上下路(Add/Drop)，以及穿通光通道之间的波长级别的交叉调度。
Edge OTN 解决方案技术白皮书文档版本 V1.1 发布日期2021-03-20华为技术有限公司版权所有© 华为技术有限公司2021。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：https://客户服务邮箱：******************客户服务电话：4008302118文档版本V1.1 (2021-03-20) 版权所有© 华为技术有限公司第 2 共29目录1 FMEC网络融合的趋势与挑战 (4)1.1 品质业务需求快速增长 (4)1.2 融合业务成为趋势 (6)1.3 FMEC网络建设面临的挑战 (7)1.4 总结 (8)2 Edge OTN方案是FMEC融合建网的最佳选择 (9)2.1 Edge OTN架构 (9)2.2 基于价值区域的精准布局建网方式 (10)2.3 总结 (12)3 Edge OTN关键技术 (13)3.1 环境适应性增强技术 (13)3.2 灰光彩光混合传输 (13)3.3 Liquid OTN技术 (14)3.4 高精度时间同步 (15)4 华为Edge OTN解决方案 (16)4.1 精准规划工具 (16)4.2 全场景部署能力 (17)4.3 光层电层创新方案 (19)4.3.1 极简光层 (19)4.3.2 X+Y分布式电层 (20)4.3.3 创新线路速率 (22)4.3.4 平滑演进典型方案 (22)4.4 智慧运维 (23)4.4.1 NCE智能管控 (23)4.4.2 光层自动调测 (24)4.4.3 智能光纤管理 (24)4.4.4 智慧光性能管理 (24)5 总结 (26)A 缩略语 (27)1 FMEC网络融合的趋势与挑战1.1 品质业务需求快速增长宽带成为人们生产、生活必需的基础资源。

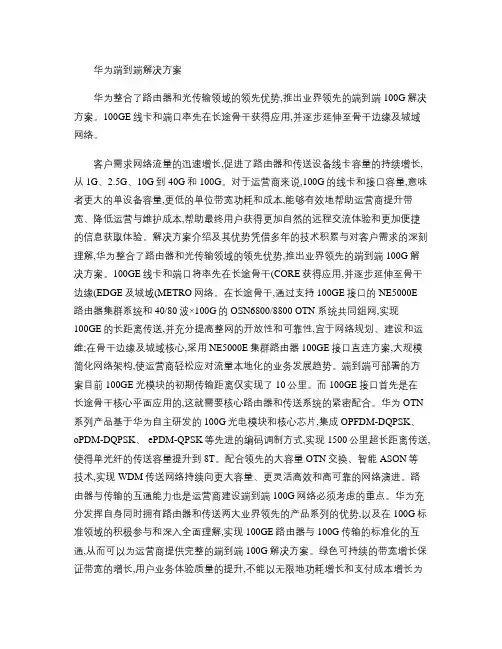

华为端到端解决方案华为整合了路由器和光传输领域的领先优势,推出业界领先的端到端100G解决方案。
100GE线卡和端口率先在长途骨干获得应用,并逐步延伸至骨干边缘及城域网络。
客户需求网络流量的迅速增长,促进了路由器和传送设备线卡容量的持续增长,从1G、2.5G、10G到40G和100G。
对于运营商来说,100G的线卡和接口容量,意味者更大的单设备容量,更低的单位带宽功耗和成本,能够有效地帮助运营商提升带宽、降低运营与维护成本,帮助最终用户获得更加自然的远程交流体验和更加便捷的信息获取体验。
解决方案介绍及其优势凭借多年的技术积累与对客户需求的深刻理解,华为整合了路由器和光传输领域的领先优势,推出业界领先的端到端100G解决方案。
100GE线卡和端口将率先在长途骨干(CORE获得应用,并逐步延伸至骨干边缘(EDGE及城域(METRO网络。
在长途骨干,通过支持100GE接口的NE5000E路由器集群系统和40/80波×100G的OSN6800/8800 OTN 系统共同组网,实现100GE的长距离传送,并充分提高整网的开放性和可靠性,宜于网络规划、建设和运维;在骨干边缘及城域核心,采用NE5000E集群路由器100GE接口直连方案,大规模简化网络架构,使运营商轻松应对流量本地化的业务发展趋势。
端到端可部署的方案目前100GE光模块的初期传输距离仅实现了10公里。
而100GE接口首先是在长途骨干核心平面应用的,这就需要核心路由器和传送系统的紧密配合。
华为OTN 系列产品基于华为自主研发的100G光电模块和核心芯片,集成OPFDM-DQPSK、oPDM-DQPSK、 ePDM-QPSK等先进的编码调制方式,实现1500公里超长距离传送,使得单光纤的传送容量提升到8T。
配合领先的大容量OTN交换、智能 ASON等技术,实现WDM传送网络持续向更大容量、更灵活高效和高可靠的网络演进。
路由器与传输的互通能力也是运营商建设端到端100G网络必须考虑的重点。
HUAWEI TECHNOLOGIES CO.，HUAWEI ConfidentialSecurity Level: 内部公开参考资料l /support/知识中心/接入网/光接入/光接入公共/GPON 原理介绍l /support/知识中心/接入网/光接入/光接入公共/GPON QOS专题l /support/知识中心/接入网/光接入/光接入公共/GPON 业务规划、发放及维护l /support/知识中心/接入网/光接入/光接入公共/GPON 产品介绍（ONT）GPON OLT MA5680T21”ETSI:23槽(MA5600T)19”:21槽(MA5680T)NEBS ：已取消•双主控板冗余•双电源板冗余•双上行板保护用户侧接口板16×GPON 板14×GPON 板•每PON 板：2/4 PON 口背板总线：1T 交换容量：400G上行板：2×GE 电口，2×GE 光口1/2×10GE 光口级联板：8×GE TDM 板：16×E1电源板、环境监控板19英寸机框：业务板1-6及9-16槽，主控板7/8槽，上行板17/18槽400G=10GE*(16Slots+2Slots+2Slots)*2PON 侧业务端口l 上行速率2.5Gbit/s l 下行速率1.25Gbit/sl 遵循ITU-T G.984.1~G.984.4标准l PON 光口指标遵循CLASS B+l 支持分光比：最大1:64l 物理传输距离：l 1:32－20公里，1:64－10公里PON 业务端口容量支持32/64个PON 口支持2048/4096个PON 用户接入上行接口l 10GE 万兆光口l GE 千兆光/电口维护端口l FE 口l Console 串口功耗l 单框:16*80*GPBC+2*48*SCUL+2*20*X2CA+4.3*CITA+57*FAN=1477.3Wl SCUL ：主控板l GPBA ：两PON 口业务板（可支持8E1-TDM 扣板）l GPBC ：4×PON 口业务板l ETHA ：8×GE 光口接入板（级连或接入以太网设备）l GICF ：2×GE 光口上行l GICG ：2×GE 光口上行l X1CA ：1×10GE 光口上行l X2CA ：2×10GE 光口上行l TDMB ：8×E1扣板（GPBA ）l PRTA ：电源板l CITA ：环境监控板MA5680T ETSI 机框和单板MA5680T 系统架构n全GE 无阻塞交换矩阵：400Gbps n 双星形背板总线结构：1Tbpsn 每槽位：10GE 总线带宽，良好保证Triple-Play 业务n 系统2层报文转发率：595Mpps n 业务线速处理MA5680T主机软件结构系统服务平面：操作系统OS系统支撑平面：完成硬件系统的驱动业务控制平面：核心模块：协议互联、命令下发、业务处理系统管理平面：对业务和设备进行管理BeforeNowFuturePON 产品历史演进V800R005 C01B072商用版本更新l可设置最大MAC地址绑定数目的业务流规格改为16Kl SCUL的FLASH由64M扩展到128M，并兼容64M FLASH。

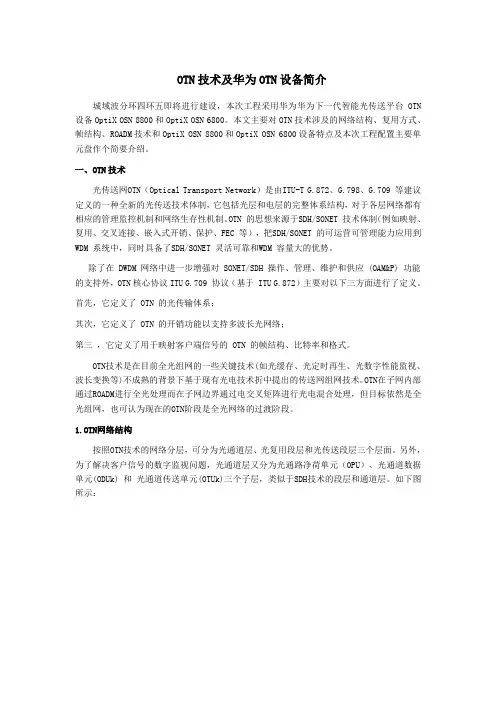

OTN技术及华为OTN设备简介城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN 设备OptiX OSN 8800和OptiX OSN 6800。
本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。
一、OTN技术光传送网OTN（Optical Transport Network）是由ITU-T G.872、G.798、G.709 等建议定义的一种全新的光传送技术体制，它包括光层和电层的完整体系结构，对于各层网络都有相应的管理监控机制和网络生存性机制。
OTN 的思想来源于SDH/SONET 技术体制（例如映射、复用、交叉连接、嵌入式开销、保护、FEC 等），把SDH/SONET 的可运营可管理能力应用到WDM 系统中，同时具备了SDH/SONET 灵活可靠和WDM 容量大的优势。
除了在 DWDM 网络中进一步增强对 SONET/SDH 操作、管理、维护和供应 (OAM&P) 功能的支持外，OTN核心协议ITU G.709 协议（基于 ITU G.872）主要对以下三方面进行了定义。
首先，它定义了 OTN 的光传输体系；其次，它定义了 OTN 的开销功能以支持多波长光网络；第三，它定义了用于映射客户端信号的 OTN 的帧结构、比特率和格式。
OTN技术是在目前全光组网的一些关键技术(如光缓存、光定时再生、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送网组网技术。
OTN在子网内部通过ROADM进行全光处理而在子网边界通过电交叉矩阵进行光电混合处理，但目标依然是全光组网，也可认为现在的OTN阶段是全光网络的过渡阶段。
1.OTN网络结构按照OTN技术的网络分层，可分为光通道层、光复用段层和光传送段层三个层面。
另外，为了解决客户信号的数字监视问题，光通道层又分为光通路净荷单元（OPU）、光通道数据单元(ODUk) 和光通道传送单元(OTUk)三个子层，类似于SDH技术的段层和通道层。
