LWG9-252型断路器液压弹簧机构储能故障分析

断路器液压机构故障原因及诊断处理方法断路器液压机构是一种常见的电气保护设备，它的功能是在电路发生故障时快速切断电流，避免电器设备损坏或人身伤害。

然而，断路器液压机构也会出现故障，例如机构卡死、泄漏等问题，影响设备的正常工作。

本文将介绍断路器液压机构故障的原因和诊断处理方法。

一、故障原因1. 液压油污染严重：在使用过程中，液压油会受到各种杂质的污染，例如空气、水分、金属屑、灰尘等。

如果油污染严重，会导致机构卡死或泄漏，进而影响机构的正常工作。

2. 机构零部件损坏：断路器的液压机构由各种零部件组成，例如机械传动装置、溢流阀、单向阀等。

如果这些零部件损坏，会导致机构的故障，例如卡死、泄漏等。

3. 液压系统阀门故障：断路器的液压系统中包括各种液压阀门，例如进油阀、放油阀、控制阀等。

如果这些阀门故障，会直接影响液压机构的工作。

4. 液压缸密封件老化：液压机构中的液压缸是实现机构动作的核心部件，它通过液压油的压力来实现开合动作。

如果液压缸的密封件老化，会导致液压机构失灵。

5. 液压泵故障：液压泵是断路器液压机构的主要驱动力，如果液压泵故障，液压机构的工作将受到影响。

二、诊断处理方法当断路器液压机构出现故障时，需要通过一系列的诊断处理方法来确定故障原因，并进行修复。

1. 液压油污染严重：可以使用油品分析仪对液压油进行检测，确定是否存在严重污染。

如果污染较为严重，需要更换液压油，并在排放后进行清洗。

2. 机构零部件损坏：需要对机构内的零部件进行检测和替换，例如更换传动齿轮、拆卸检修溢流阀等。

3. 液压系统阀门故障：需要对液压系统内的阀门进行检测和维修，例如更换进油阀、调整控制阀流量。

4. 液压缸密封件老化：需要对液压缸进行拆卸检修，并更换密封件。

总之，断路器液压机构是电气保护设备的核心部件之一，它的故障将直接影响电气设备的正常工作。

因此，在使用过程中，需要定期对液压机构进行检测和维修，及时发现和解决故障，保障设备的正常工作和人身安全。

断路器弹簧机构常见故障分析与处理弹簧储能机构断路器在电力系统被广泛的使用，取得了很大的成效。

弹簧储能机构的优点较多，运行起来也相对稳定。

但是随着使用的时间不断加长，会出现若干问题影响断路器的安全运行。

本文阐述了断路器弹簧储能机构常见故障以及产生的原因，并提出针对相应问题的解决方案。

标签：弹簧机构断路器故障处理1、机构原理在断路器中，操动机构是非常重要的操動执行元件，在操动执行元件中弹簧只是其中的一种。

弹簧操动机构是指通过弹簧储能操动断路器触头的分合;弹簧操动机构进行储能基本原理是断路器合闸在实施操作后，促使合闸弹簧储能限位开关进行动作，该开关触点闭合后储能接触器被启动，与此同时接通了接通电机回路，最终实现弹簧储能。

操动机构的主要组成包括弹簧储能、维持储能、合闸、分闸几部分，而整个过程中的心脏就是弹簧，弹簧储能调控开关释放能量，促进转动部位运转带动分合闸;分合闸弹簧预拉长度受到调整，可使分合闸速度在标准范围内，保证断路器安全可靠运行。

2、故障分析经过对变电站中真空断路器故障频发检测结果可知，大部分故障原因是弹簧操动机构存在故障隐患。

目前应用中，10kV断路器弹簧机构常存在较大问题，如断路器分合闸异常、分合速度不达标等;在真空断路器应用时，分闸速度过低，易导致断路器断开后重燃，分闸时产生重燃过电压，危害极大。

常见的弹簧操动机构故障原因及处理方法如下所述。

2.1、断路器未合到位就分闸受到合闸指令后，合闸电磁铁铁心顶杆顶开合闸擎子，释放合闸弹簧能量，断路器受到带动实现合闸。

若断路器合闸不到位，即擎子未抵达钩合位置时，断路器便停止合闸，将严重影响断路器的安全性。

合闸储能不足导致分闸提前的主要故障及处理措施主要可概括为以下四点。

第一，长时间作业运转导致合闸弹簧疲劳受损，能量释放下降。

处理方法为及时更换合闸弹簧。

第二，合闸线圈内存在不光滑或不圆铜套，导致铁心卡涩受阻，合闸不到位，甚至会使线圈被烧坏。

处理方法为对合闸铁心铜套及时检查，修补性状或清理干净毛刺。

5第10卷(2008年第7期)电力安全技术断路器弹簧机构常见储能故障分析与处理断路器弹簧机构常见储能故障分析与处理操动机构是断路器的操动执行系统，是断路器的核心动能配套产品，而弹簧操动机构以利用弹簧为动力来实现断路器的分合闸操作。

弹簧操动机构以其优越的性能、安全可靠、维护方便和使用寿命长等优势被广泛使用。

但是，目前使用的弹簧机构多种多样，结构复杂，传动环节较多，时常会出现故障。

1储能控制回路分析弹簧操动机构储能电动机回路一般由：储能电动机电源自动开关(8M)、储能接触器触点(88M)、储能电机热继电器(49M)及储能电动机(M)构成，具体电路见图1。

图1储能电动机回路弹簧储能电动机电气控制回路一般由辅助继电器、电动机热继电器触点、合闸弹簧储能限位开关触点、储能接触器及储能接触器空气延时继电器触蒋超伟（银南供电局，宁夏银南751100）点构成。

工作过程是断路器合闸操作后，合闸弹簧储能限位开关触点闭合，启动储能接触器接通电机回路，对合闸弹簧储能。

当储能到位时，通过机械凸轮使合闸弹簧储能限位开关断开，储能接触器返回，电动机停机。

若电动机运转时间过长，则储能接触器空气延时触点经其整定时间延时动作，启动辅助继电器触点，切断储能电动机回路；当储能电动机出现过载时。

其储能电动机回路中热继电器动作。

热继电器触点闭合启动辅助继电器，切断储能电动机回路。

2储能电动机不启动故障2.1故障原因分析通过对储能电动机回路分析可知，造成储能电动机不启动的原因有如下几点：(1)储能电动机电源及二次回路故障；(2)储能接触器、继电器(辅助继电器、延时继电器)故障；(3)储能限位开关故障；(4)储能电动机过载故障；Jian x iu weih u检修维护降低，高压油推动滑阀上移，将滑阀套筒上的泄油口打开，高压油通过该通道泄油失压，即油动机下腔中的压力油泄掉，阀门在重型弹簧作用下迅速关闭。

在一级导阀上有一个压力调节手柄，正常情况在全关位置，此时针型阀将导阀上的放油孔堵住。

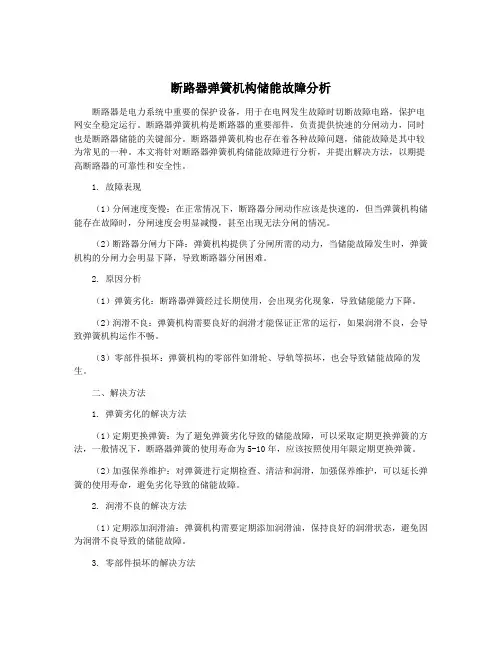

断路器弹簧机构储能故障分析断路器是电力系统中重要的保护设备，用于在电网发生故障时切断故障电路，保护电网安全稳定运行。

断路器弹簧机构是断路器的重要部件，负责提供快速的分闸动力，同时也是断路器储能的关键部分。

断路器弹簧机构也存在着各种故障问题，储能故障是其中较为常见的一种。

本文将针对断路器弹簧机构储能故障进行分析，并提出解决方法，以期提高断路器的可靠性和安全性。

1. 故障表现（1）分闸速度变慢：在正常情况下，断路器分闸动作应该是快速的，但当弹簧机构储能存在故障时，分闸速度会明显减慢，甚至出现无法分闸的情况。

（2）断路器分闸力下降：弹簧机构提供了分闸所需的动力，当储能故障发生时，弹簧机构的分闸力会明显下降，导致断路器分闸困难。

2. 原因分析（1）弹簧劣化：断路器弹簧经过长期使用，会出现劣化现象，导致储能能力下降。

（2）润滑不良：弹簧机构需要良好的润滑才能保证正常的运行，如果润滑不良，会导致弹簧机构运作不畅。

（3）零部件损坏：弹簧机构的零部件如滑轮、导轨等损坏，也会导致储能故障的发生。

二、解决方法1. 弹簧劣化的解决方法（1）定期更换弹簧：为了避免弹簧劣化导致的储能故障，可以采取定期更换弹簧的方法，一般情况下，断路器弹簧的使用寿命为5-10年，应该按照使用年限定期更换弹簧。

（2）加强保养维护：对弹簧进行定期检查、清洁和润滑，加强保养维护，可以延长弹簧的使用寿命，避免劣化导致的储能故障。

2. 润滑不良的解决方法（1）定期添加润滑油：弹簧机构需要定期添加润滑油，保持良好的润滑状态，避免因为润滑不良导致的储能故障。

3. 零部件损坏的解决方法（1）定期检查零部件：对弹簧机构的各个零部件进行定期检查，发现问题及时更换和修理。

（2）使用优质零部件：在更换零部件时，选择优质的零部件，避免因为零部件质量问题导致的储能故障。

关于断路器弹簧机构储能故障的分析和处理发布时间：2022-07-13T08:11:31.214Z 来源：《福光技术》2022年15期作者：陆渊[导读] 作为最常见的高压断路器之一，弹簧机构是其最重要的产品之一。

云南电网公司文山供电局云南省文山市 663000摘要：作为最常见的高压断路器之一，弹簧机构是其最重要的产品之一。

了解该机构的原理以及如何处理该机构的一些常见故障是非常重要的。

通过对两起故障的分析，总结了该机构的两种储能故障，为今后的维护工作提供了参考。

关键词：断路器；弹簧机构储能故障；分析和处理引言断路器的工作方式包括储能、闭关分离，只有储能才能闭关，因此储能机构对断路器起着重要作用。

断路器的储能机构通常包括:电动机、齿轮减速装置、储能架(弹簧)、闭锁装置(闭锁装置)和微运动开关等。

发动机提供动力，通过齿轮减速装置降低转速，增加扭矩，拉伸、压缩或旋转储能架(弹簧)，储能机构快速移动到停止位置，微运动开关移动，电机电流切断，机构如果电源存储机制出现故障，将严重影响断路器的关闭性能。

一、机构原理在断路器中，工作机构是一个非常重要的工作元件，弹簧只是其中的一个元件。

弹簧操作机构是指通过弹簧能量存储分离断路器触点；弹簧操作机构的储能基本原理是:操作实施后，关闭弹簧的储能能力极限开关在开关触点闭合时触发，储能接触器启动，同时电机电路连接至r运行机构的主要组成包括弹簧储能、储能、闭包、部分闭包，整个过程的核心是弹簧、弹簧储能调节开关释放能量，并促进旋转部分的运行，进行部分闭包；分离弹簧预热长度设置为分离速度在标准范围内，以确保断路器安全可靠地工作。

二、一起断路器储能故障的分析及处理实地情况在设备例行试验中发现变电站220 kV母线连接断路器关闭后工作正常，但弹簧机构不能完成电气储能。

断开储能电机的电源后，储能手柄可实现手动储能。

棒材扭矩断路器采用lw58-252 ( w ) / t400-50三极瓷套筒支撑结构，采用SSC t 33型弹簧操作机构、三极机械联接，2017年10月出厂，2018年4月安装调试后投入使用。

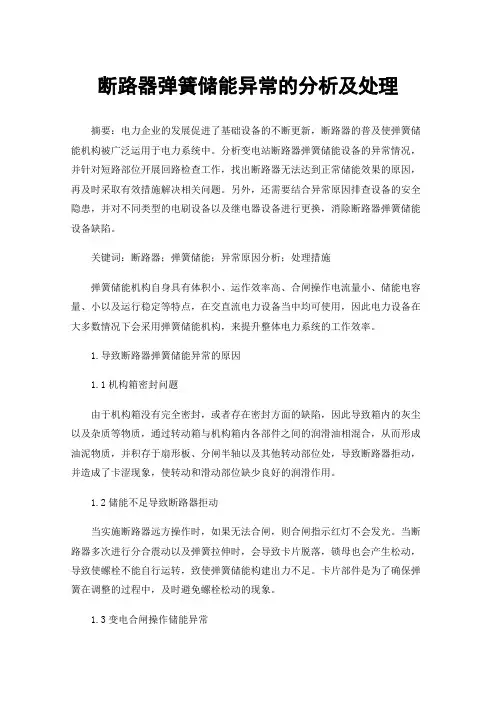

断路器弹簧储能异常的分析及处理摘要：电力企业的发展促进了基础设备的不断更新，断路器的普及使弹簧储能机构被广泛运用于电力系统中。

分析变电站断路器弹簧储能设备的异常情况，并针对短路部位开展回路检查工作，找出断路器无法达到正常储能效果的原因，再及时采取有效措施解决相关问题。

另外，还需要结合异常原因排查设备的安全隐患，并对不同类型的电刷设备以及继电器设备进行更换，消除断路器弹簧储能设备缺陷。

关键词：断路器；弹簧储能；异常原因分析；处理措施弹簧储能机构自身具有体积小、运作效率高、合闸操作电流量小、储能电容量、小以及运行稳定等特点，在交直流电力设备当中均可使用，因此电力设备在大多数情况下会采用弹簧储能机构，来提升整体电力系统的工作效率。

1.导致断路器弹簧储能异常的原因1.1机构箱密封问题由于机构箱没有完全密封，或者存在密封方面的缺陷，因此导致箱内的灰尘以及杂质等物质，通过转动箱与机构箱内各部件之间的润滑油相混合，从而形成油泥物质，并积存于扇形板、分闸半轴以及其他转动部位处，导致断路器拒动，并造成了卡涩现象，使转动和滑动部位缺少良好的润滑作用。

1.2储能不足导致断路器拒动当实施断路器远方操作时，如果无法合闸，则合闸指示红灯不会发光。

当断路器多次进行分合震动以及弹簧拉伸时，会导致卡片脱落，锁母也会产生松动，导致使螺栓不能自行运转，致使弹簧储能构建出力不足。

卡片部件是为了确保弹簧在调整的过程中，及时避免螺栓松动的现象。

1.3变电合闸操作储能异常当备用状态的线路进行开关合闸操作之后，后台的监控系统无法检测到异常信号，然而当展开开关机构箱的检查工作后，则发现开关失去了储能效果。

此时应及时切断电源，并对回路进行检查，发现开关机构箱内部的控制部件均处于投入的位置，且二次回路的接线操作正确，继电器的接头、引线等构件也没有出现松弛现象，箱体表面无损伤痕迹，但监控设备仍然无法检测到储能信号，此时可以判定器出现异常的原因是由于线圈部件被损毁。

断路器液压机构故障原因及诊断处理方法一、引言断路器是电力系统中保护设备的一种，由于其具有快速切断故障电流、隔离故障部件和保护线路的功能，因此在电力系统中得到广泛应用。

而断路器的动作依赖于其液压机构，因此液压机构的正常工作对断路器的性能至关重要。

在实际运行中，断路器的液压机构可能会出现各种故障，影响其正常工作。

为了保证断路器的可靠性和安全性，减少故障对系统的影响，需要对断路器液压机构的故障原因进行分析，同时制定相应的诊断处理方法。

二、断路器液压机构故障原因1. 液压油污染：液压系统运行中，液压油容易受到外部污染物的侵入，比如灰尘、水分、金属颗粒等，从而导致液压油污染。

液压油污染会影响液压机构的正常工作，造成液压缸和阀芯卡滞、密封圈磨损和密封不严密等问题，最终导致断路器液压机构故障。

2. 液压油温度过高：液压系统运行中，由于工作压力过高或者环境温度较高，导致液压油温度升高。

当液压油温度超过一定范围时，会影响液压机构的工作效率，甚至引起液压油氧化和腐蚀，从而导致断路器液压机构故障。

4. 液压泄漏：液压系统运行中，液压管路和元件的连接处，常常会出现液压泄漏的情况。

液压泄漏会导致液压机构动作迟缓、失效，严重时甚至引起断路器无法动作的故障。

5. 液压元件损坏：液压系统运行中，液压泵、阀芯、液压缸等液压元件的磨损、损坏或故障，会影响液压机构的工作效能，最终导致断路器液压机构故障。

三、断路器液压机构故障的诊断处理方法1. 检查液压油污染情况：定期对断路器的液压油进行检查，检查油质的透明度、颜色和异物含量，如果发现有异物、水分或油质混浊的情况，应该及时更换液压油，并彻底清洗液压系统，以保证液压油的清洁度。

2. 控制液压油温度：根据液压系统的工作条件和环境温度，选择合适的润滑油和冷却方式，控制液压油的温度在正常范围内。

对于工作环境温度较高的场合，可以采取增加散热器、增加冷却液量、减少负载等方式，控制液压油的温度。

3. 检查液压油压力稳定性：定期对液压系统的液压油压力进行检查，确保液压泵、阀芯等元件的工作正常，同时对液压系统进行维护保养，及时更换磨损的液压元件，以保证液压油压力的稳定性。

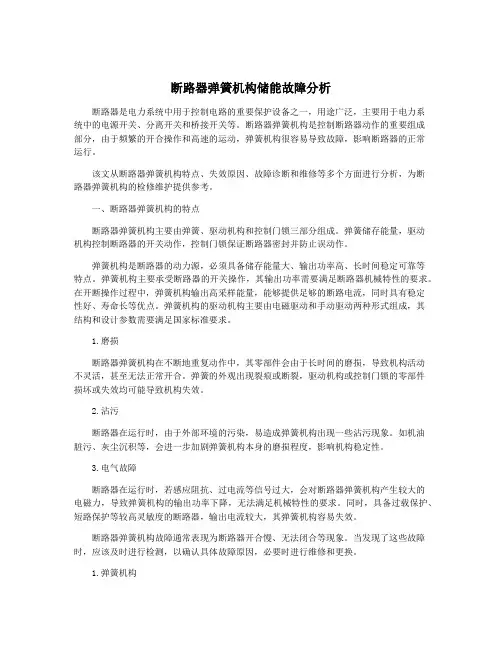

断路器弹簧机构储能故障分析断路器是电力系统中用于控制电路的重要保护设备之一，用途广泛，主要用于电力系统中的电源开关、分离开关和桥接开关等。

断路器弹簧机构是控制断路器动作的重要组成部分，由于频繁的开合操作和高速的运动，弹簧机构很容易导致故障，影响断路器的正常运行。

该文从断路器弹簧机构特点、失效原因、故障诊断和维修等多个方面进行分析，为断路器弹簧机构的检修维护提供参考。

一、断路器弹簧机构的特点断路器弹簧机构主要由弹簧、驱动机构和控制门锁三部分组成。

弹簧储存能量，驱动机构控制断路器的开关动作，控制门锁保证断路器密封并防止误动作。

弹簧机构是断路器的动力源，必须具备储存能量大、输出功率高、长时间稳定可靠等特点。

弹簧机构主要承受断路器的开关操作，其输出功率需要满足断路器机械特性的要求。

在开断操作过程中，弹簧机构输出高采样能量，能够提供足够的断路电流，同时具有稳定性好、寿命长等优点。

弹簧机构的驱动机构主要由电磁驱动和手动驱动两种形式组成，其结构和设计参数需要满足国家标准要求。

1.磨损断路器弹簧机构在不断地重复动作中，其零部件会由于长时间的磨损，导致机构活动不灵活，甚至无法正常开合。

弹簧的外观出现裂痕或断裂，驱动机构或控制门锁的零部件损坏或失效均可能导致机构失效。

2.沾污断路器在运行时，由于外部环境的污染，易造成弹簧机构出现一些沾污现象。

如机油脏污、灰尘沉积等，会进一步加剧弹簧机构本身的磨损程度，影响机构稳定性。

3.电气故障断路器在运行时，若感应阻抗、过电流等信号过大，会对断路器弹簧机构产生较大的电磁力，导致弹簧机构的输出功率下降，无法满足机械特性的要求。

同时，具备过载保护、短路保护等较高灵敏度的断路器，输出电流较大，其弹簧机构容易失效。

断路器弹簧机构故障通常表现为断路器开合慢、无法闭合等现象。

当发现了这些故障时，应该及时进行检测，以确认具体故障原因，必要时进行维修和更换。

1.弹簧机构当弹簧机构出现故障时，其输出功率下降，可能导致断路器无法正常开合，或者开合速度减慢。

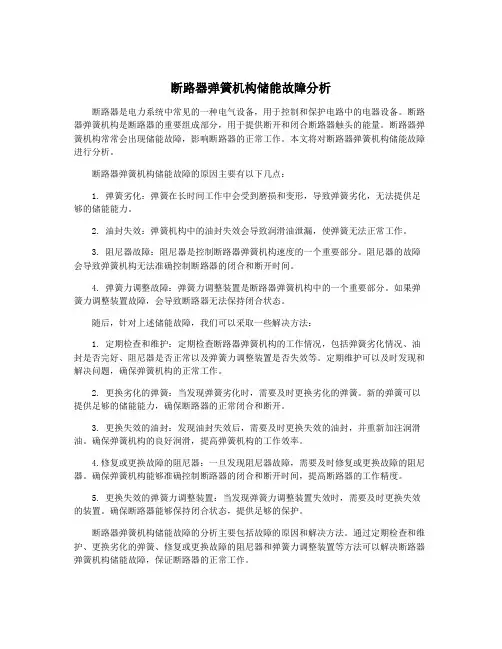

断路器弹簧机构储能故障分析断路器是电力系统中常见的一种电气设备，用于控制和保护电路中的电器设备。

断路器弹簧机构是断路器的重要组成部分，用于提供断开和闭合断路器触头的能量。

断路器弹簧机构常常会出现储能故障，影响断路器的正常工作。

本文将对断路器弹簧机构储能故障进行分析。

断路器弹簧机构储能故障的原因主要有以下几点：1. 弹簧劣化：弹簧在长时间工作中会受到磨损和变形，导致弹簧劣化，无法提供足够的储能能力。

2. 油封失效：弹簧机构中的油封失效会导致润滑油泄漏，使弹簧无法正常工作。

3. 阻尼器故障：阻尼器是控制断路器弹簧机构速度的一个重要部分。

阻尼器的故障会导致弹簧机构无法准确控制断路器的闭合和断开时间。

4. 弹簧力调整故障：弹簧力调整装置是断路器弹簧机构中的一个重要部分。

如果弹簧力调整装置故障，会导致断路器无法保持闭合状态。

随后，针对上述储能故障，我们可以采取一些解决方法：1. 定期检查和维护：定期检查断路器弹簧机构的工作情况，包括弹簧劣化情况、油封是否完好、阻尼器是否正常以及弹簧力调整装置是否失效等。

定期维护可以及时发现和解决问题，确保弹簧机构的正常工作。

2. 更换劣化的弹簧：当发现弹簧劣化时，需要及时更换劣化的弹簧。

新的弹簧可以提供足够的储能能力，确保断路器的正常闭合和断开。

3. 更换失效的油封：发现油封失效后，需要及时更换失效的油封，并重新加注润滑油。

确保弹簧机构的良好润滑，提高弹簧机构的工作效率。

4.修复或更换故障的阻尼器：一旦发现阻尼器故障，需要及时修复或更换故障的阻尼器。

确保弹簧机构能够准确控制断路器的闭合和断开时间，提高断路器的工作精度。

5. 更换失效的弹簧力调整装置：当发现弹簧力调整装置失效时，需要及时更换失效的装置。

确保断路器能够保持闭合状态，提供足够的保护。

断路器弹簧机构储能故障的分析主要包括故障的原因和解决方法。

通过定期检查和维护、更换劣化的弹簧、修复或更换故障的阻尼器和弹簧力调整装置等方法可以解决断路器弹簧机构储能故障，保证断路器的正常工作。

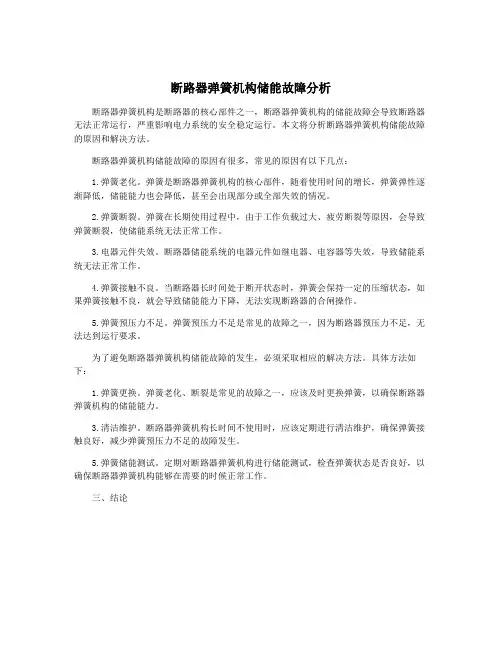

断路器弹簧机构储能故障分析
断路器弹簧机构是断路器的核心部件之一，断路器弹簧机构的储能故障会导致断路器无法正常运行，严重影响电力系统的安全稳定运行。

本文将分析断路器弹簧机构储能故障的原因和解决方法。

断路器弹簧机构储能故障的原因有很多，常见的原因有以下几点：
1.弹簧老化。

弹簧是断路器弹簧机构的核心部件，随着使用时间的增长，弹簧弹性逐渐降低，储能能力也会降低，甚至会出现部分或全部失效的情况。

2.弹簧断裂。

弹簧在长期使用过程中，由于工作负载过大、疲劳断裂等原因，会导致弹簧断裂，使储能系统无法正常工作。

3.电器元件失效。

断路器储能系统的电器元件如继电器、电容器等失效，导致储能系统无法正常工作。

4.弹簧接触不良。

当断路器长时间处于断开状态时，弹簧会保持一定的压缩状态，如果弹簧接触不良，就会导致储能能力下降，无法实现断路器的合闸操作。

5.弹簧预压力不足。

弹簧预压力不足是常见的故障之一，因为断路器预压力不足，无法达到运行要求。

为了避免断路器弹簧机构储能故障的发生，必须采取相应的解决方法。

具体方法如下：
1.弹簧更换。

弹簧老化、断裂是常见的故障之一，应该及时更换弹簧，以确保断路器弹簧机构的储能能力。

3.清洁维护。

断路器弹簧机构长时间不使用时，应该定期进行清洁维护，确保弹簧接触良好，减少弹簧预压力不足的故障发生。

5.弹簧储能测试。

定期对断路器弹簧机构进行储能测试，检查弹簧状态是否良好，以确保断路器弹簧机构能够在需要的时候正常工作。

三、结论。

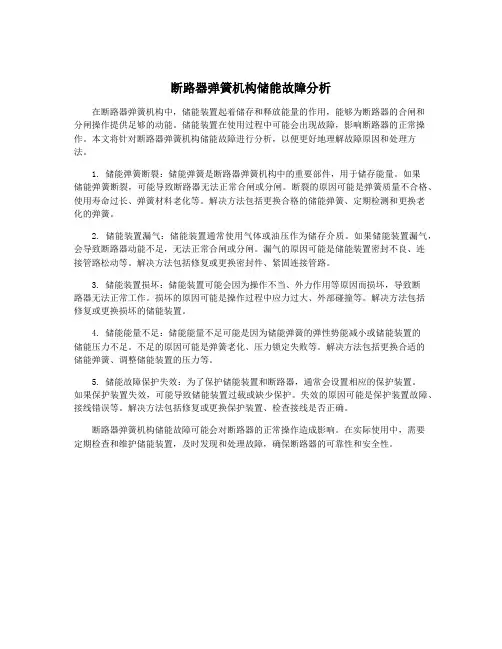

断路器弹簧机构储能故障分析在断路器弹簧机构中，储能装置起着储存和释放能量的作用，能够为断路器的合闸和分闸操作提供足够的动能。

储能装置在使用过程中可能会出现故障，影响断路器的正常操作。

本文将针对断路器弹簧机构储能故障进行分析，以便更好地理解故障原因和处理方法。

1. 储能弹簧断裂：储能弹簧是断路器弹簧机构中的重要部件，用于储存能量。

如果储能弹簧断裂，可能导致断路器无法正常合闸或分闸。

断裂的原因可能是弹簧质量不合格、使用寿命过长、弹簧材料老化等。

解决方法包括更换合格的储能弹簧、定期检测和更换老化的弹簧。

2. 储能装置漏气：储能装置通常使用气体或油压作为储存介质。

如果储能装置漏气，会导致断路器动能不足，无法正常合闸或分闸。

漏气的原因可能是储能装置密封不良、连接管路松动等。

解决方法包括修复或更换密封件、紧固连接管路。

3. 储能装置损坏：储能装置可能会因为操作不当、外力作用等原因而损坏，导致断路器无法正常工作。

损坏的原因可能是操作过程中应力过大、外部碰撞等。

解决方法包括修复或更换损坏的储能装置。

4. 储能能量不足：储能能量不足可能是因为储能弹簧的弹性势能减小或储能装置的储能压力不足。

不足的原因可能是弹簧老化、压力锁定失败等。

解决方法包括更换合适的储能弹簧、调整储能装置的压力等。

5. 储能故障保护失效：为了保护储能装置和断路器，通常会设置相应的保护装置。

如果保护装置失效，可能导致储能装置过载或缺少保护。

失效的原因可能是保护装置故障、接线错误等。

解决方法包括修复或更换保护装置、检查接线是否正确。

断路器弹簧机构储能故障可能会对断路器的正常操作造成影响。

在实际使用中，需要定期检查和维护储能装置，及时发现和处理故障，确保断路器的可靠性和安全性。

液压弹簧机构储能回路的故障分析发表时间：2017-12-06T09:54:00.190Z 来源：《电力设备》2017年第23期作者：陈舒婷[导读] 摘要：在中国电力系统的应用中，液压弹簧机构伴随着SF6断路器的发展而取得了很大的发展，但运行中液压弹簧机构的故障现象还是时有发生。

（广西北海市北海供电局 536000）摘要：在中国电力系统的应用中，液压弹簧机构伴随着SF6断路器的发展而取得了很大的发展，但运行中液压弹簧机构的故障现象还是时有发生。

断路器在正常运行和分、合闸操作时，液压机构（在正常运行时允许少量泄漏）都需要电机启动补压。

所以储能回路的动作次数最多，故障发生几率也较大，是断路器液压弹簧机构常见的故障之一，可能威胁断路器的工作性能和可靠性。

因此，有必要对液压弹簧机构储能回路的故障进行分析。

关键词：液压弹簧机构；断路器；储能回路；故障；可靠性1液压弹簧机构液压弹簧操作机构集碟形弹簧的机械式储能与液压式的驱动和控制于一体。

由弹簧作为储能部件，液压油做为传动载体的机构。

1.1储能过程接通液压泵电动机回路，电动机带动液压泵运转，液压泵输出的高压油同时进入3个储能活塞的上端，推动储能活塞向下运动压缩碟簧进行储能。

储能到位后，弹簧行程开关切断储能回路，液压泵停转，储能过程结束。

正常运行时，直流接触器KMB励磁，其对应的常开接点闭合，储能电机运转。

接触器励磁回路：＋→高分断小型断路器→碟形弹簧限位开关接点，储能未到位则一直接通→中间继电器常闭接点→接触器→热继电器常闭接点→高分断小型断路器→—。

储能完毕后，断路器弹簧储能行程开关WKB常闭接点断开，即断开整个回路。

1.2动作过程（1）分闸过程。

断路器在合闸位置接到分闸命令，分闸电磁铁通电而动作，二级阀切换至分闸位置，合闸节流螺钉闭合，分闸节流螺钉打开。

工作缸活塞下部原有的高压油注入低压油箱，变成低压油，上部为高压油，在工作缸活塞上下产生的差动力作用下，工作缸活塞向下移动带动断路器转向分闸位置，并带动辅助开关切换，切断分闸回路，连通合闸回路，为下次合闸作好准备。

断路器弹簧机构储能故障分析断路器弹簧机构是断路器的重要组成部分，主要用于断开和闭合断路器的动作，并通过储能弹簧提供储能功能。

当发生断路器弹簧机构储能故障时，会导致断路器无法正常运行，从而影响电力系统的稳定运行。

本文将对断路器弹簧机构储能故障进行分析。

1. 故障现象断路器弹簧机构储能故障的主要表现是：（1）无法储能：断路器在操作过程中无法正常储能，无法实现断开和闭合动作。

（2）能量不足：即使储能了，断路器关闭后也无法保持闭合状态，容易出现脱闸现象。

（3）能量损失过快：断路器储能后无法保持足够长的时间，容易导致断路器意外断开。

2. 故障原因断路器弹簧机构储能故障的原因主要有以下几个方面：（1）弹簧失效：弹簧失去了原有的弹性，无法提供足够的储能力。

（2）弹簧松动：弹簧松动会导致储能过程中能量损失，并影响断路器的闭合动作。

（3）机构损坏：机构的零部件受损，如弹簧夹具松动、连杆断裂等，导致了储能故障。

（4）润滑不良：机构内部的润滑油过多或过少，会影响机构的运动轨迹，使储能失效。

3. 故障分析对断路器弹簧机构储能故障进行分析，主要应从以下几个方面考虑：（1）检查弹簧：检查弹簧的状态，如是否存在变形、断裂、锈蚀等情况，确定其弹性是否能够满足要求。

（2）检查弹簧夹具：检查弹簧夹具的连接是否牢固，是否存在松动等情况，确保其能够稳固地固定弹簧。

（3）检查连杆：检查连杆的连接是否完好，是否存在断裂、变形等情况，确保其能够正常传递弹簧的动力。

（4）检查润滑系统：检查润滑系统的润滑油是否适量，是否清洁，确保机构的运动轨迹良好，以保证储能效果。

断路器弹簧机构储能故障会对电力系统的正常运行产生较大的影响，因此需要进行及时的故障分析和处理。

通过检查弹簧、弹簧夹具、连杆和润滑系统等，可以找出故障原因，并采取相应的措施进行处理，以确保断路器的正常运行。

断路器弹簧储能机构常见缺陷原因分析与处理随着电力企业的飞速发展，设备日趋更新，SF6和真空断路器日益普及，弹簧储能机构也在电力系统得到了广泛应用。

弹簧储能机构不仅体积小，而且相对电磁机构运行稳定，维护量小。

但随着运行年限的增加，日渐暴露出了一些常见缺陷，严重的将影响设备的安全稳定运行。

如微动开关节点粘连、烧毁，机构卡涩造成的拒分、拒合以及一合即分，储能弹簧调节不到位或弹性不足造成的合闸拒动等。

本论文针对日常维护过程中所遇缺陷，结合弹簧储能机构的工作原理，进行了详细的原因分析，并提出相应的检修方法和对策。

标签：断路器操作机构缺陷原因分析处理0 引言随着电力企业的飞速发展，设备日趋更新，SF6和真空断路器日益普及，110kV及以下断路器大多采用弹簧储能机构，该机构在电力系统得到了最广泛的应用。

弹簧储能机构不仅体积小，而且相对电磁机构具有动作速度快、合闸电流小、储能电源容量小、交直流均可使用、运行稳定、维护量小等优点。

但随着运行年限的增加，该类型机构日渐暴露出了一些缺陷，严重的将影响设备的安全稳定运行。

如微动开关节点粘连、烧毁，机构卡涩造成的拒分、拒合以及一合即分，储能弹簧调节不到位或弹性不足造成的合闸拒动等。

现就以CT-17型弹簧机构为例，结合笔者近几年在日常检修维护和缺陷处理过程中所遇到的问题，以实例进行原因分析。

1 机构箱密封不良，机构油泥严重，造成断路器拒动或一合即分故障现象：2010年-2011年，晋中供电分公司变电检修工区所维护的三座110kV变电站先后四次发生35kV断路器不能合闸的缺陷，三座变电站均使用同一厂家且同为CT-17操作机构的断路器。

且CT-14型机构也出现过该类缺陷。

检查过程：在现场检查过程中发现，无论电动或手动合闸，均出现断路器一合即跳现场，因此可以排除合闸控制回路的问题。

经过详细检查发现，造成断路器一合即跳的原因是断路器电动合闸后分闸半轴不能回位，相当于一直发出分闸命令，从而造成断路器合闸后不能有效保持合闸状态，在分闸弹簧的作用力下自行分闸。

断路器弹簧机构储能故障分析断路器弹簧储能机构是断路器的重要组成部分，其储能能力直接影响着断路器的开合速度和动作可靠性。

该机构的故障会导致断路器无法正常开合，严重影响电力系统的正常运行。

本文将从故障原因、表现及解决方法三个方面对储能机构故障进行分析。

故障原因1. 弹簧损坏：作为储能机构的主要能量源，弹簧是储能机构能否正常工作的关键。

定期检查弹簧的质量和压力，以避免由于过度使用或老化而导致弹簧损坏。

此外，合理选择断路器弹簧的规格和型号，也是确保储能机构正常工作的前提条件。

2. 储能机构内部磨损和腐蚀：储能机构内部的零部件经过长期运行后，会因磨损和腐蚀而导致其性能下降。

定期清洗和润滑这些部件可以有效地解决这些问题，并延长储能机构的使用寿命。

3. 外部因素：断路器安装位置的选取不当、自然灾害和意外事故等原因，都会导致储能机构损坏。

因此，在安装和运行断路器时，应严格按照操作规程操作，并合理选择断路器的安装位置，避免因外力原因导致储能机构故障。

故障表现1. 断路器的开合速度变慢：在启动断路器时，如果开合速度逐渐减缓或中途停止，就说明储能机构可能故障了。

2. 断路器无法正常关闭：如果断路器无法正常关闭，在定位故障时应首先考虑储能机构是否存在故障。

3. 储能机构内漏油严重：储能机构存在漏油现象，会导致其内部部件脱落，造成其性能下降，从而影响断路器的动作性能。

解决方法1. 及时更换弹簧：发现储能机构弹簧已经损坏或者压力不足时，应立即停止使用并更换弹簧。

更换时应考虑断路器的规格和型号，并根据官方手册正确安装。

2. 定期清洗和润滑：定期清洗储能机构的内部零部件，并及时涂抹适当的润滑油，以保证其正常工作。

3. 加强维护：根据断路器的经常运行情况，制定合理的维护计划，包括定期检查储能机构的质量和压力，检查储能机构内部零部件的磨损和腐蚀，以及对储能机构进行清洗和润滑。

结论断路器弹簧储能机构的储能故障是造成断路器不能正常动作的主要故障之一。

断路器液压机构故障原因及诊断处理方法本文将从断路器液压机构故障的原因和诊断处理方法两个方面进行详细的介绍，希望能对相关工作人员有所帮助。

一、故障原因1. 液压油污染液压油污染是导致断路器液压机构故障的主要原因之一。

随着液压系统的长期运行，液压油中会逐渐积累大量的杂质和金属碎屑，导致液压油的质量下降和粘度增加，造成液压系统的卡滞和液压阀的堵塞。

2. 液压油泄漏液压油泄漏是断路器液压机构故障的另一个常见原因。

如果液压管路、液压缸、液压阀等部件出现泄漏，将导致液压系统工作压力下降，影响机械设备的正常操作，并且会造成安全隐患。

3. 液压系统堵塞液压系统中的液压管路、油路过滤器、液压阀等部件如果发生堵塞，将造成液压系统的流体无法正常循环和输送，影响设备的液压控制和动作。

4. 液压泵故障液压泵是断路器液压机构中的重要部件，如果液压泵的密封性能差、泵体内部受损或叶轮磨损等原因都会导致液压泵的故障，影响液压系统的正常工作。

5. 液压阀失灵液压阀是控制液压系统工作状态的关键部件，如果液压阀失灵、密封件老化、阀芯卡滞等原因都会导致液压系统的动作迟缓或无法动作。

二、诊断处理方法1. 检查液压油质量定期检查液压油的质量和粘度，及时更换液压油并保持液压油的清洁，可以有效预防液压油污染导致的故障。

2. 检查液压管路定期检查液压管路、接头、液压缸等部件是否有泄漏现象，并对泄漏部位进行修复和密封，以确保液压系统的正常工作。

3. 清洗液压系统定期对液压系统进行清洗和检查，清除液压管路、油路过滤器、液压阀等部件上的污垢和杂质，保持液压系统的通畅。

4. 检修液压泵定期检修液压泵，更换液压泵的密封件和叶轮，确保液压泵的正常运行和液压系统的稳定压力。

总结：断路器液压机构作为重要的机械装置，其故障的排除和预防对设备的正常运行和延长设备的使用寿命至关重要。

对于断路器液压机构故障的诊断和处理，需要定期对液压油质量、液压管路、液压系统、液压泵和液压阀等多个方面进行综合检查和维护，及时发现并处理故障，确保设备的正常运行和生产线的安全稳定。

断路器弹簧机构储能故障分析引言断路器是一种电气设备，它的作用是在电路中断开或接通电路，用来保护电器设备免受过载和短路的损害。

断路器内部的弹簧机构是其重要部分，用来实现断开或接通电路的操作。

在使用过程中，断路器弹簧机构储能故障是一个常见问题，它会影响断路器的正常工作。

本文将对断路器弹簧机构储能故障进行分析，以便更好地了解并解决这一问题。

一、断路器弹簧机构储能原理断路器的弹簧机构储能原理是通过将能量储存在弹簧中，然后释放能量来实现断开或接通电路的操作。

通常情况下，断路器的储能过程是靠手动操作完成的，即通过手柄或按键来收紧弹簧，将能量储存起来。

而释放能量是通过断路器控制装置的信号触发弹簧机构，使储存的能量迅速释放，推动断路器的动作。

二、断路器弹簧机构储能故障1. 弹簧老化断路器弹簧机构中的弹簧是一个重要的储能元件，它负责储存和释放能量。

随着使用时间的增长，弹簧会因为疲劳、变形或断裂而导致储能能力减弱。

如果弹簧老化严重，就会影响到断路器的正常操作，甚至导致无法正常断开或接通电路。

2. 弹簧腐蚀断路器常常安装在潮湿或有腐蚀性气体的环境中，这就容易导致断路器弹簧机构的弹簧腐蚀。

一旦弹簧受到腐蚀，就会使其储能能力下降，甚至引发弹簧断裂的情况。

这样就会导致断路器动作不灵敏，无法正常工作。

3. 弹簧松动在断路器使用过程中，弹簧机构可能会出现松动的情况。

这种情况通常是由于安装不当、松螺栓或弹簧连接部件磨损严重引起。

弹簧松动会导致储能不足，从而影响到断路器的动作能力。

4. 其他因素除了以上几种原因外，断路器弹簧机构储能故障还可能由于部件磨损、灰尘积聚、润滑不良等因素引起。

这些因素都会导致断路器弹簧机构的储能能力下降，影响其正常操作。

三、解决断路器弹簧机构储能故障的方法1. 弹簧更换一旦断路器弹簧机构出现储能故障，首先需要检查弹簧的状态。

如果发现弹簧老化严重、腐蚀、断裂等情况，就需要及时更换新的弹簧。

在更换弹簧时，需要选择符合规格的新弹簧，保证其质量和安全性。
