断路器（弹簧机构）动作原理及两起合后即分故障案例分析本文在介绍弹簧机构的结构、动作原理的基础上，分享几起合后即分的故障案例，分析故障产生的原因并提出后续工作建议。

一、弹簧机构动作原理敞开式断路器和组合电器断路器用CT30弹簧机构结构及动作原理如图1~图4所示。

弹簧操动机构分、合闸操作采用两个螺旋压缩弹簧实现。

储能电机通过棘爪、棘轮给合闸弹簧储能。

1415161-分闸弹簧2-合闸弹簧3-合闸掣子4-合闸线圈5-合闸触发撞杆6-分闸线圈7-合闸保持掣子8-分闸掣子9-限位挡块10-拐臂11-棘爪12-凸轮13-棘轮14-分闸掣子15-复位弹簧16-滚轮图1合闸位置（合闸弹簧储能）图2分闸操作过程图3分闸位置（合闸弹簧储能）图4合闸操作过程如图1、图2所示，分闸操作时，分闸电磁铁吸合，分闸电磁铁撞杆触发分闸掣子，分闸掣子逆时针旋转，合闸保持掣子在拐臂的分闸力矩作用下逆时针旋转，分闸弹簧带动拐臂顺时针旋转，分闸弹簧释放能量完成分闸。

分闸操作是一套独立系统，分闸弹簧释放的能量仅作用于断路器分闸。

如图3、图4所示，合闸操作时，合闸线圈带电吸合，并使合闸撞杆撞击合闸掣子。

合闸掣子以顺时针方向旋转，并释放合闸弹簧储能保持掣子，使棘轮带动凸轮轴以逆时针方向旋转，使主拐臂以顺时针旋转，断路器完成合闸。

并同时压缩分闸弹簧，使分闸弹簧储能。

当主拐臂转到行程末端时，分闸掣子和合闸保持掣子将轴销锁住，开关保持在合闸位置。

合闸弹簧释放的能量主要分为两部分，一部分用于断路器合闸，另一部分用于机构分闸弹簧储能。

二、案例1复位弹簧弹力不足（一）故障概况2020年5月25日20时08分53秒，500千伏某站在合上220kV4965开关操作过程中（配合对侧送电，某站站内无工作），在合上4965开关时，A相未正常动作，B、C相正常合闸，三相不一致动作，开关三跳，无其他保护动作。

4965间隔为GIS设备，设备型号为ZFW20-252，弹簧机构型号为CT30，出厂日期2013年12月8日，投运日期2014年6月30日。

断路器的结构和工作原理断路器作为电力系统中的重要保护设备，起到了断开电路和保护电气设备的作用。

它能够在电流过载、短路和地故障等异常情况下迅速切断电路，从而保护线路和电气设备的安全运行。

本文将介绍断路器的结构和工作原理。

一、断路器的结构（一）触发机构断路器的触发机构是断开电路的核心部分，它由电磁线圈、弹簧和触头组成。

当电流过载或短路发生时，电磁线圈受到电流的作用产生磁场，使得触头上的励磁铁片吸合，断开电路。

而在正常工作状态下，触头受到弹簧的作用保持闭合状态。

（二）灭弧室灭弧室位于断路器的触头之间，主要用于灭弧。

当断路器触头分离时，电弧会在两个触头之间产生，这会导致电弧发光、产生高温和高压。

灭弧室能够提供足够的空间和介质，使得电弧能够迅速冷却、消失。

常见的灭弧室结构有磁场灭弧室和压力灭弧室等。

（三）控制系统断路器的控制系统包括电流互感器、电压互感器、保护装置和操作机构等。

电流互感器和电压互感器能够检测电流和电压的变化，并将信号传递给保护装置。

保护装置能够根据接收到的信号判断电路是否存在故障，并发出切断电路的信号。

操作机构用于远程控制断路器的开关操作。

二、断路器的工作原理（一）过载保护当电路中的电流超过断路器额定电流时，断路器的触发机构将被触发，从而打开断路器，切断电路。

此时，断路器起到了过载保护的作用。

过载保护的原理是利用断路器内部的热释放机构，当电流超过额定电流一定时间后，热释放机构会将触发信号发送给触发机构，使得断路器打开。

（二）短路保护短路是指电路中两个相互通路的导线直接相连，导致电流大幅度增加的故障。

当发生短路时，短路电流迅速增大，此时断路器的触发机构会迅速将断路器打开，切断电路。

短路保护的原理是利用断路器内部的磁场作用，当短路电流通过时，电磁线圈产生磁场，使得触头上的励磁铁片吸合，从而打开断路器。

（三）地故障保护地故障是指电气设备的一条回路中的一根导线与地（接地）发生直接接触或间接接触的故障。

断路器工作原理一、引言断路器是电力系统中常用的一种保护设备，用于保护电路免受过载、短路和地故障的伤害。

本文将详细介绍断路器的工作原理，包括断路器的基本构造、工作过程和保护功能。

二、断路器的基本构造断路器通常由主触头、固定触头、弹簧机构、电磁铁和弧室等部份组成。

1. 主触头：主触头是断路器的关键部份，用于连接或者断开电路。

它通常由铜制成，具有高导电性和耐磨损性。

2. 固定触头：固定触头是与主触头相对的触头，用于稳定主触头的位置。

3. 弹簧机构：弹簧机构用于提供断路器的闭合和断开力，确保正常的工作过程。

4. 电磁铁：电磁铁是断路器的控制部份，通过电流的控制来打开或者关闭断路器。

5. 弧室：当断路器打开时，电流会产生电弧。

弧室用于控制和消除电弧，防止电弧对电路和设备造成损坏。

三、断路器的工作过程断路器的工作过程主要分为闭合过程和断开过程。

1. 闭合过程：(1) 断路器处于打开状态时，主触头和固定触头分离。

(2) 当需要闭合断路器时，电磁铁通电，产生磁场，吸引弹簧机构，使主触头和固定触头接触。

(3) 主触头和固定触头接触后，电流开始流过断路器，电路得以闭合。

2. 断开过程：(1) 当需要断开断路器时，电磁铁断电，弹簧机构恢复原状，施加力使主触头和固定触头分离。

(2) 主触头和固定触头分离后，电流住手流动，电路被打开。

四、断路器的保护功能断路器作为电力系统的保护设备，具有以下几个重要的保护功能：1. 过载保护：当电路中的电流超过额定值时，断路器会自动打开，切断电路，防止电线和设备过载。

2. 短路保护：当电路中浮现短路故障时，断路器能够迅速断开电路，切断电流，保护电线和设备免受短路故障的伤害。

3. 地故障保护：当电路中浮现接地故障时，断路器能够检测到电流的异常，并迅速切断电路，防止电流通过接地故障点流向大地，保护人身安全和设备的完整性。

4. 远方故障保护：断路器还可以对电力系统中远方发生的故障进行保护，如路线故障或者变压器故障。

断路器的工作原理引言概述：断路器是电力系统中常见的一种保护设备，其作用是在电路中断开或者闭合电流。

它能够保护电气设备和电力系统免受过载、短路等故障的伤害。

本文将详细介绍断路器的工作原理，包括其基本构造、工作过程以及常见类型等。

一、断路器的基本构造1.1 断路器的外壳：断路器通常由外壳、触头、电磁线圈和弹簧等组成。

外壳是断路器的保护外壳，用于防止外界环境对断路器的影响。

1.2 触头：触头是断路器中的关键部件，用于断开或者闭合电路。

通常，断路器的触头由铜或者铜合金制成，具有良好的导电性能和耐磨损能力。

1.3 电磁线圈和弹簧：电磁线圈是断路器的控制部件，通过控制电流的通断来控制断路器的工作状态。

弹簧则用于提供断路器的闭合力，确保触头的坚固闭合。

二、断路器的工作过程2.1 闭合状态：当电路正常运行时，电流通过断路器的触头，触头闭合，电流得以正常传输。

此时，断路器处于闭合状态。

2.2 断开状态：当电路浮现故障，如过载或者短路时，电流会急剧增大。

断路器的电磁线圈会感应到电流的变化，并通过磁力作用将触头迅速打开，断开电路。

这样，断路器阻挠了过大电流对电气设备和电力系统的伤害。

2.3 重合状态：当故障被排除后，断路器可以手动或者自动将触头闭合，恢复电路的正常运行。

这个过程称为断路器的重合。

三、断路器的常见类型3.1 空气断路器：空气断路器是最常见的一种断路器类型，它利用空气作为绝缘介质，通过控制空气中的电弧来实现电路的断开和闭合。

3.2 油浸断路器：油浸断路器在断开电路时利用油的高绝缘性能，可承受较高的电压和电流。

它通常用于高压电力系统中。

3.3 SF6断路器：SF6断路器使用六氟化硫气体作为绝缘介质，具有良好的绝缘性能和灭弧能力。

它广泛应用于高压和超高压电力系统中。

四、断路器的工作原理4.1 热膨胀原理：断路器中的热膨胀元件在电流过载时会受热膨胀，使触头迅速打开，断开电路。

4.2 磁力原理：断路器中的电磁线圈感应到电流变化后，产生磁力作用于触头，将其迅速打开或者闭合。

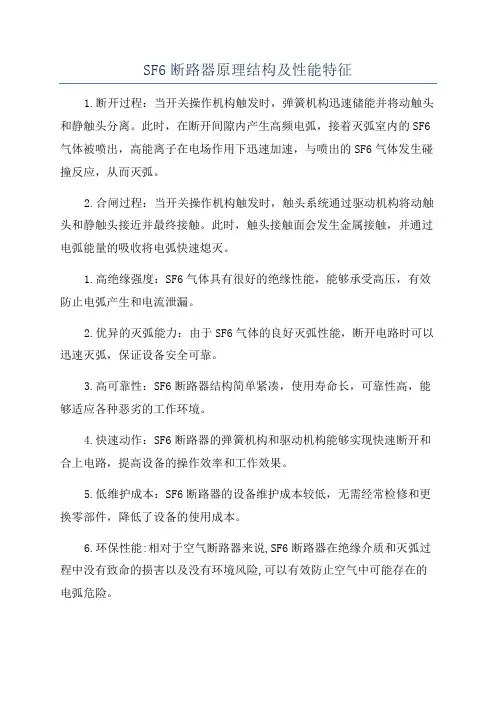

SF6断路器原理结构及性能特征
1.断开过程：当开关操作机构触发时，弹簧机构迅速储能并将动触头和静触头分离。

此时，在断开间隙内产生高频电弧，接着灭弧室内的SF6气体被喷出，高能离子在电场作用下迅速加速，与喷出的SF6气体发生碰撞反应，从而灭弧。

2.合闸过程：当开关操作机构触发时，触头系统通过驱动机构将动触头和静触头接近并最终接触。

此时，触头接触面会发生金属接触，并通过电弧能量的吸收将电弧快速熄灭。

1.高绝缘强度：SF6气体具有很好的绝缘性能，能够承受高压，有效防止电弧产生和电流泄漏。

2.优异的灭弧能力：由于SF6气体的良好灭弧性能，断开电路时可以迅速灭弧，保证设备安全可靠。

3.高可靠性：SF6断路器结构简单紧凑，使用寿命长，可靠性高，能够适应各种恶劣的工作环境。

4.快速动作：SF6断路器的弹簧机构和驱动机构能够实现快速断开和合上电路，提高设备的操作效率和工作效果。

5.低维护成本：SF6断路器的设备维护成本较低，无需经常检修和更换零部件，降低了设备的使用成本。

6.环保性能:相对于空气断路器来说,SF6断路器在绝缘介质和灭弧过程中没有致命的损害以及没有环境风险,可以有效防止空气中可能存在的电弧危险。

总之，SF6断路器以其卓越的性能特点在高压开关设备中得到了广泛的应用。

它不仅能够实现电路的可靠断开和合闸，还能够有效地防止电弧产生，将对设备和人身的伤害降到最低，成为电力系统中不可或缺的重要设备。

断路器弹簧操作机构原理
断路器弹簧操作机构是在断路器中使用的一种开启和关闭电路的装置，它的原理是通过弹簧的弹性能量，实现对开关的控制。

具体原理如下：
1.弹簧存储能量：断路器弹簧操作机构中的弹簧会被预先压缩，使其具有弹性能量。

2.启动机构：在需要关闭或打开断路器时，先通过启动机构切
断或连接控制电路。

3.释放弹簧能量：启动机构释放时，弹簧的弹性能量会驱动机
构的运动，进而打开或关闭断路器。

4.机械连接：弹簧操作机构与断路器的机械连接，使弹簧的运
动能够直接影响断路器的状态。

5.装置复位：当要复位断路器时，通常需要使用手动装置将压
缩的弹簧重新装入操作机构中，准备下一次操作。

断路器弹簧操作机构的原理充分利用了弹簧的弹性能量，通过合理的机械连接和启动机构来实现对断路器的操作。

这种机构具有结构简单、可靠性高、操作力小等优点，在电力系统中得到广泛应用。

断路器弹簧储能原理
断路器弹簧储能原理是通过将能量储存在弹簧中，以便在断路器被触发时提供足够的能量来切断电路。

弹簧储能系统由弹簧、杠杆机构和触发装置组成。

当断路器处于正常工作状态时，弹簧被压缩，并储存了一定的能量。

断路器保持闭合，能够正常导电。

在这个过程中，触发装置保持锁定状态，阻止弹簧释放能量。

当发生电路故障或需要切断电路时，触发装置被激活，释放弹簧的能量。

杠杆机构将弹簧的能量转化为机械能，并迅速切断电路。

弹簧的释放能量通过杠杆机构传递给断开电路的刀片或接触器，使其迅速打开，从而切断电流。

弹簧储能原理的优点是能够快速、可靠地切断电路。

弹簧的能量储存使得断路器可以在短时间内完成切断操作，提高了电路的安全性。

此外，弹簧储能系统不依赖外部电源，具有自主供能的功能，能够在电力故障或断电情况下依然正常工作。

总之，断路器弹簧储能原理通过将能量储存于弹簧中，在需要切断电路时释放能量，实现快速切断操作，提高电路的可靠性和安全性。

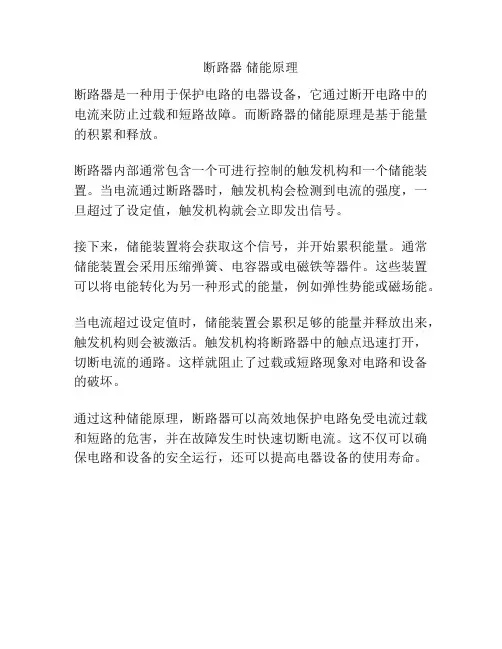

断路器储能原理
断路器是一种用于保护电路的电器设备，它通过断开电路中的电流来防止过载和短路故障。

而断路器的储能原理是基于能量的积累和释放。

断路器内部通常包含一个可进行控制的触发机构和一个储能装置。

当电流通过断路器时，触发机构会检测到电流的强度，一旦超过了设定值，触发机构就会立即发出信号。

接下来，储能装置将会获取这个信号，并开始累积能量。

通常储能装置会采用压缩弹簧、电容器或电磁铁等器件。

这些装置可以将电能转化为另一种形式的能量，例如弹性势能或磁场能。

当电流超过设定值时，储能装置会累积足够的能量并释放出来，触发机构则会被激活。

触发机构将断路器中的触点迅速打开，切断电流的通路。

这样就阻止了过载或短路现象对电路和设备的破坏。

通过这种储能原理，断路器可以高效地保护电路免受电流过载和短路的危害，并在故障发生时快速切断电流。

这不仅可以确保电路和设备的安全运行，还可以提高电器设备的使用寿命。

分相弹簧机构断路器
分相弹簧机构断路器是一种用于断开电路的开关装置。

其工作原理基于弹簧的弹性力和电磁力的相互作用，通过机械机构使得断路器在开关状态之间切换。

当断路器处于闭合状态时，弹簧受到压缩，机构处于储能状态。

当电路中出现过电流或短路时，电磁铁激励，吸引铁芯，机构瞬时脱开，断路器跳闸，切断电路。

此时，弹簧释放弹力，将机构复位，使断路器恢复到闭合状态，电路再次通电。

分相弹簧机构断路器具有操作可靠、分断快、承受电流能力强等特点，适用于交流电路中防止过载和短路事故的保护。

SF断路器构造及其工作原理弹簧储能1.SF断路器是一种常见的电力设备，用于保护电力系统中的电气设备免受过载和短路等故障的影响。

它由许多部件构成，其中弹簧储能是其中重要的组成部分之一。

本文将详细介绍SF断路器的构造以及弹簧储能原理。

2. SF断路器构造SF断路器主要由以下几个部分构成：2.1 真空室真空室是SF断路器的主要组成部分之一，它由高强度介质构成，能够承受高压、高温和强电流等条件下的工作。

真空室具有良好的绝缘特性和可靠的断路能力，能够在短路等故障时迅速切断电流。

2.2 弹簧机构弹簧机构是SF断路器实现断开和闭合操作的重要部件。

它由弹簧、连杆、驱动机构等组成，能够在需要时迅速闭合断路器以供电，或者在故障发生时迅速打开断路器以切断电流。

2.3 触头系统触头系统是SF断路器实现开闭操作的核心部分，它由固定触头和动触头组成，能够在闭合时实现电流的传导，而在打开时切断电流。

触头系统通常使用铜材料，具有良好的导电性能和耐磨性。

2.4 操作机构操作机构是SF断路器实现手动和远动操作的部分，它由操作手柄、电机驱动等组成，能够实现对断路器的开闭操作。

操作机构提供了人工操作和自动操作两种方式，以适应不同的使用需求。

3. SF断路器工作原理弹簧储能SF断路器的工作原理主要基于弹簧储能原理。

当断路器闭合时，弹簧会被压缩储存能量，使得断路器保持闭合状态并传导电流。

而当需要切断电流时，通过释放弹簧储存的能量，断路器会迅速打开并切断电流。

弹簧储能能够实现快速、可靠的断路操作，有效保护电力设备。

SF断路器的弹簧储能系统通常包括弹簧、储能机构和释放机构。

当断路器闭合时，弹簧被压缩储存能量，这是通过储能机构将弹簧连接到断路器的闭合机构实现的。

而当需要打开断路器时，通过释放机构释放储存在弹簧中的能量，使得断路器迅速打开并切断电流。

弹簧储能系统具有以下优点：•快速响应：由于弹簧储能系统能够迅速释放储存的能量，SF断路器能够在故障发生时快速打开并切断电流，保护电力设备不受损坏。

高压断路器的操动机构操动机构是高压断路器的重要组成部分，它由储能单元、控制单元、和力传递单元组成。

高压SF6断路器的操动机构有多种型式，如弹簧操动机构、气动机构、液压机构、液压弹簧机构等。

根据灭弧室承受的电压等级和开断电流的差异，SF6产品选用弹簧机构、气动机构或液压机构。

弹簧机构、气动机构、液压机构各自的特点比较见表1。

表1一．弹簧操动机构弹簧操动机构是一种以弹簧作为储能元件的机械式操动机构。

弹簧的储能借助电动机通过减速装置来完成，并经过锁扣系统保持在储能状态。

开断时，锁扣借助磁力脱扣，弹簧释放能量，经过机械传递单元使触头运动。

弹簧操动机构结构简单，可靠性高，分合闸操作采用两个螺旋压缩弹簧实现。

储能电机给合闸弹簧储能，合闸时合闸弹簧的能量一部分用来合闸，另一部分用来给分闸弹簧储能。

合闸弹簧一释放，储能电机立刻给其储能，储能时间不超过15s（储能电机采用交直流两用电机）。

运行时分合闸弹簧均处于压缩状态，而分闸弹簧的释放有一独立的系统，与合闸弹簧没有关系。

这样设计的弹簧操动机构具有高度的可靠性和稳定性，既可满足O-0.3 sec -CO-180 sec -CO操作循环，又可满足CO-15sec-CO操作循环，机械稳定性试验达10000次。

1.1 CT20弹簧操动机构动作原理CT20型弹簧操动机构（图1、图2、图3）利用电动机给合闸弹簧储能，断路器在合闸弹簧的作用下合闸，同时使分闸弹簧储能。

储存在分闸弹簧的能量使断路器分闸。

1.1.1分闸动作过程图1所示状态为开关处于合闸位置，合闸弹簧已储能（同时分闸弹簧也已储能完毕）。

此时储能的分闸弹簧使主拐臂受到偏向分闸位置的力，但在分闸触发器和分闸保持掣子的作用下将其锁住，开关保持在合闸位置。

分闸操作（图1、2）分闸信号使分闸线圈带电并使分闸撞杆撞击分闸触发器，分闸触发器以顺时针方向旋转并释放分闸保持掣子，分闸保持掣子也以顺时针方向旋转释放主拐臂上的轴销A，分闸弹簧力使主拐臂逆时针旋转，断路器分闸。

高压断路器储能原理
高压断路器的储能原理是基于电磁感应的原理。

当高压断路器需要断开或闭合电路时，它需要储存足够的能量来实现。

这个能量主要来自于储能弹簧装置。

储能弹簧装置由金属弹簧和手动或电动装置组成。

当断路器需要断开电路时，储能弹簧装置会被装置触发，释放储存的能量。

这个过程是通过将能量储存在弹簧中，如同将螺簧压缩。

因为弹簧具有恢复力，所以当储能装置触发时，弹簧迅速释放储存的能量。

这种释放能量的方式可以通过手动的操作或由电动装置来实现。

一旦储能弹簧释放了能量，它将输送给断路器的控制机构，进而推动断路器进行断开或闭合操作。

这个储能释放的过程非常迅速，能够在瞬间完成。

例如在断开过程中，储能弹簧会对断路器执行的力达到一定的程度，使得断路器迅速打开。

而在闭合过程中，储能弹簧则会通过控制机构的作用，将断路器闭合。

高压断路器的储能原理通过储能弹簧装置来实现能量储存和释放，从而实现快速断开或闭合电路的功能。

这种原理不仅适用于高压断路器，也适用于其它类型的断路器。

高压开关柜储能原理
高压开关柜中的储能装置通常是指在断路器中用于操作机构的能量储存系统。

这个储能原理主要用于真空断路器、SF6断路器等电力设备，以确保断路器能够快速、可靠地完成开断和闭合操作。

在大多数高压开关柜中，储能通常是通过电动机驱动弹簧储能机构实现的：
1.电动储能过程：
1)储能电机接收到指令后开始转动，通过一套机械传动装置（如齿轮或链条）将旋转运
动转化为直线往复运动。

2)这个过程中，能量被储存在一个预拉伸的弹簧或者压缩气缸内。

当弹簧或气缸被压缩
时，其内部储存了足够的机械能。

2.释放储能进行操作：
1)当需要断路器动作（例如闭合或断开电路）时，已经蓄满能量的弹簧或气缸在控制系
统的作用下迅速释放所储存的能量。

2)能量瞬间传递到断路器的操作机构上，使动触头快速移动，实现断路器的分闸或合闸
操作。

这样设计的好处在于，能够在短时间内提供大功率操作所需的能源，确保断路器动作迅速且有力，同时避免了长时间供电来维持操作力的需求。

储能操作完成后，即使电源中断，已储能的断路器仍能在无电状态下执行预定的操作任务。
