弹簧储能机构的操作方式

断路器弹簧储能原理断路器是电力系统中常用的一种电气设备，用于保护电路免受过电流和短路等故障的损害。

而断路器弹簧储能原理则是断路器正常工作的基础，它通过储能弹簧的力量来提供断路器的开合动作。

本文将深入探讨断路器弹簧储能原理的工作过程和作用。

我们需要了解断路器的基本结构。

断路器通常由断路器本体、操作机构和弹簧机构组成。

断路器本体是用来承载和隔离电路的部分，操作机构用来控制断路器的开合动作，而弹簧机构则是实现断路器快速开关的关键部件。

那么，弹簧机构是如何储能并提供力量的呢？弹簧机构由储能弹簧、储能弹簧支架、储能弹簧拉杆和储能弹簧拉杆座等组成。

在正常工作状态下，储能弹簧被压缩并存储能量，而储能弹簧支架则起到固定弹簧的作用。

储能弹簧拉杆通过储能弹簧拉杆座与断路器操作机构连接，当断路器需要进行开合动作时，操作机构会施加力量使储能弹簧拉杆脱离拉杆座，从而释放储能弹簧所储存的能量。

接下来，让我们来详细了解断路器弹簧储能原理的工作过程。

当电路正常运行时，断路器处于闭合状态，此时储能弹簧被压缩，储存了一定的能量。

这时，断路器弹簧储能原理的作用是保持断路器的闭合状态，以保护电路的正常运行。

当电路发生过电流或短路等故障时，断路器需要迅速断开电路，以避免故障扩大和损害设备。

这时，操作机构会接收到故障信号，并通过控制机构施加力量来拉动储能弹簧拉杆。

储能弹簧拉杆座的释放使得储能弹簧能量迅速释放，弹簧的弹性力量推动断路器的开关部件迅速分离，从而打开电路，实现了断路器的快速断开。

需要注意的是，断路器的开合速度需要根据具体应用场景进行合理调整，以确保断路器的稳定工作。

过快的开合速度可能会引起电弧现象，从而影响设备的正常运行；而过慢的开合速度则可能导致断路器无法及时断开电路，造成设备损坏。

断路器弹簧储能原理是断路器正常工作的关键。

通过储存能量的弹簧机构，断路器能够实现快速的开合动作，保护电路免受故障的损害。

在电力系统中，合理运用断路器弹簧储能原理能够提高电路的安全性和稳定性，确保电力系统的正常运行。

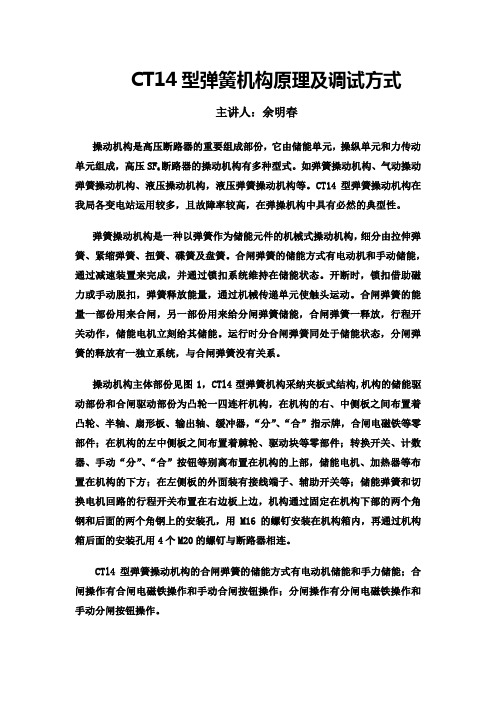

CT14型弹簧机构原理及调试方式主讲人：余明春操动机构是高压断路器的重要组成部份，它由储能单元，操纵单元和力传动单元组成，高压SF断路器的操动机构有多种型式。

如弹簧操动机构、气动操动6弹簧操动机构、液压操动机构，液压弹簧操动机构等。

CT14型弹簧操动机构在我局各变电站运用较多，且故障率较高，在弹操机构中具有必然的典型性。

弹簧操动机构是一种以弹簧作为储能元件的机械式操动机构，细分由拉伸弹簧、紧缩弹簧、扭簧、碟簧及盘簧。

合闸弹簧的储能方式有电动机和手动储能，通过减速装置来完成，并通过锁扣系统维持在储能状态。

开断时，锁扣借助磁力或手动脱扣，弹簧释放能量，通过机械传递单元使触头运动。

合闸弹簧的能量一部份用来合闸，另一部份用来给分闸弹簧储能，合闸弹簧一释放，行程开关动作，储能电机立刻给其储能。

运行时分合闸弹簧同处于储能状态，分闸弹簧的释放有一独立系统，与合闸弹簧没有关系。

操动机构主体部份见图1，CTl4型弹簧机构采纳夹板式结构,机构的储能驱动部份和合闸驱动部份为凸轮一四连杆机构，在机构的右、中侧板之间布置着凸轮、半轴、扇形板、输出轴、缓冲器，“分”、“合”指示牌，合闸电磁铁等零部件；在机构的左中侧板之间布置着棘轮、驱动块等零部件；转换开关、计数器、手动“分”、“合”按钮等别离布置在机构的上部，储能电机、加热器等布置在机构的下方；在左侧板的外面装有接线端子、辅助开关等；储能弹簧和切换电机回路的行程开关布置在右边板上边，机构通过固定在机构下部的两个角钢和后面的两个角钢上的安装孔，用M16的螺钉安装在机构箱内，再通过机构箱后面的安装孔用4个M20的螺钉与断路器相连。

CTl4型弹簧操动机构的合闸弹簧的储能方式有电动机储能和手力储能；合闸操作有合闸电磁铁操作和手动合闸按钮操作；分闸操作有分闸电磁铁操作和手动分闸按钮操作。

储能电机，采纳HDZ型交直流两用单相串激电动机，其要紧技术参数见下表。

合闸电磁铁：采纳螺管式电磁铁，其技术参数如下表所示。

弹簧储能机构的操作方式1、合闸弹簧储能：开关处于起始分闸状态,合闸弹簧和分闸弹簧末储能,开关无法操作；电机得电后,通过驱动机构使合闸弹簧储能,操动机构准备合闸.弹簧机构在紧急情况下,可用手动储能.2、合闸通过激励合闸脱扣器,合闸弹簧释放能量,经驱动机构使灭弧单元触头闭合；在此过程中,分闸弹簧实现储能；几乎在合闸过程的同时,电机将自动启动,合闸弹簧重新储能.3、分闸通过激励分闸脱扣器,分闸弹簧释放能量,经驱动机构使灭弧单元触头拉至分闸位置.4、合闸弹簧和分闸弹簧释放能量步骤:1 断开直流储能电源；2 开关分闸在合闸状态；3 开关合闸；4 开关再分闸；5 断开控制电源.近年来,35、10 kV具有弹簧储能机构的断路器越来越普及.与过去的直流电磁机构相比,具有动作速度快、合闸电流小、储能电源容量小、交直流均可使用等优点.弹簧储能机构的特点是：合开关时,已储能的弹簧释放能量；开关合上后,弹簧储能,为下一次合闸做准备.也就是在运行中如失去储能电源仍可合闸操作一次,分闸时,储能弹簧能量不释放.从张掖地区电业局2000年所发生的事故中发现,这种操作机构也存在一些问题.1 事故情况张掖地区电业局于2000年投运的第一个综合自动化变电站,将所有故障信号通过后台机发出,无功自投通过后台软件控制电容器投切.在运行中发现115电容器控制回路断线,经检修人员检查系行程开关接点和合闸继电器接点粘连,造成合闸线圈烧坏.2 事故分析经检查登录信息发现,只有“弹簧储能动作”信号,而无“弹簧储能复归”信号.如图1所示,这次事故是闭锁合闸的行程开关WJ接点粘连,后台无功自投软件控制电容器合闸,由于弹簧储能机构未储能,开关合不上闸,200 ms后,合闸接点HJ返回,因接点容量有限,断弧造成接点粘连,使合闸线圈长期带电而烧坏.开关在分合闸时通过开关辅助接点DL来断弧, 不能通过行程开关的接点和合闸接点来断弧.因为10 kV的行程开关接点容量小,加上开关机构性能调整不好,造成开关在合闸时,有的开关连续合闸2次.第一次没合上时,辅助接点DL没切换,不能断弧,由于弹簧能量释放,行程接点打开,通过行程接点来断弧,虽在接点两侧并了电容吸收电弧,但由于接点容量有限,容易使行程开关的接点烧坏或粘连.3 防止措施对10 kV开关机构进行调整,保证合闸一次成功.在验收检修后的开关时,应重视对开关弹簧机构能量储存与释放的验收.在运行中, 出现开关合闸或重合闸动作后,除了检查开关的实际位置外,还应检查弹簧是否储能.检查登录信息内所发的信号,若发现只有“弹簧储能动作”信号,而无“弹簧储能复归”信号时,应立即断开储能电源.如是线路,还应退出线路重合闸压板；如是电容器,有无功自投控制电容器投切的,应退出自动调节,改为手动调节,在开关分闸后,断开控制电源,通知检修人员处理.每年春检时应对行程开关的接点进行检查和检修,接点不好的要进行更换.35 kV开关能直接观察弹簧是否储能,但10 kV开关柜没有检查弹簧是否储能的窗口,建议厂家安装该窗口以及手动储能装置.概述目前,弹簧操动机构以其合闸电流小、动作速度快、储能电源容量小等特点在电力系统1O,35 kv电压等级的开关类设备中得到广泛应用其工作过程是：合断路器时,已储能的弹簧立即释放能量,实现合闸：断路器合上后,弹簧储能,为下一次合闸做准备.分闸时,储能弹簧能量不释放.弹簧操动机构储能电机的启动与停止是由弹簧行程开关接点的接通与断开来实现的在弹簧储能到位后．行程开关的常开接点闭合,使断路器处于准备合闸状态.其中K 为储能控制开关,DL为断路器辅助接点,HQ为断路器合闸线圈.弹簧行程开关接点SP 通过继电器KM控制储能电机M 的启动与停止.弹簧行程开关接点SP2串人合闸回路,用来控制断路器合闸,即只有在弹簧储能到位结束后,SP：闭合接通,方能实现合闸.某变电站几台40．5 kV断路器系LW8—40．5型SF^断路器配CT14型操动机构,多次发生行程开关接点SP2烧毁或粘连事故,导致断路器拒动.下面,笔者就该问题进行原因分析并提出改进措施.2 原因分析SP 和SP’均为LX19—121型行程开关的触点,其电源电压为DC 220 V,持续工作电流为5 A.工作时,实际流过SP 的电流为0．1 A接触器回路电阻2560Q.流过SP2的电流为1．8 A合闸线圈电阻为124 Q.从表面上看,S P ,SP2的选型完全符合要求.在正常情况下．合闸控制回路的电流本应由断路器的辅助开关DL来切断．但实际上．在弹簧释放的瞬间,SP 常先于D L进行切换,因此SP2承担了切断电流和熄弧的任务又因该种行程开关接点容量小．不具备灭弧功能．所以常常导致接点的烧毁或粘连.如果遇到有的操动机构性能不好,断路器合闸时第一次没有合上．其辅助接点未切换．发生合闸自保持的情况,甚至会造成烧毁合闸线圈的事故.3 改进的措施1改用有磁吹熄弧功能的LXW18—1 1MB型行程开关,其供电参数为DC 220 V／5 A.它的接点容量大．具有熄弧能力,能确保可靠地切断合闸电流.2在合闸控制回路中加装中间继电器J,先用SP’去启动J,再将J的常开接点接人合闸控制回路中,其接线见图2,其中,HBJ为合闸保持继电器,HQ 为合闸线圈.此时,SPz中仅流f编入软件,可以方便、准确地进行温度补偿,得到sF气体的密度值,并直接加以显示.过不到0．1 A的电流．而且在K K开关接通或重合闸动作时,由于HBJ的自保持作用,保证了合闸回路的电流由断路器的辅助开关DL来切断该变电站部分40．5 kV断路器采用上述改进措施后,在保证年度检修时行程开关接点调整到位、接触可靠、分合正常的情况下,再也没有发生过行程开关接点的烧毁或粘连事故摘要：在进行南门畈变电站110kV南03、南04线路距离、零序保护保护屏为PXH-112X型带开关开关型号CT6-XI弹簧储能机构的联动整组试验中,当模拟线路相间及单相接地的永久故障时,出现重合闸多次重合,开关多次跳闸.如果不消除该保护及自动装置这一严重缺陷,一旦运行中线路发生永久性故障,不但不能迅速切除故障线路,相反将引起故障扩大,危及设备及电网的安全运行.关键词：弹簧储能机构断路器控制回路1998年3月12日,我们在进行南门畈变电站110kV南03、南04线路距离、零序保护保护屏为PXH-112X型带开关开关型号CT6-XI弹簧储能机构的联动整组试验中,当模拟线路相间及单相接地的永久故障时,出现重合闸多次重合,开关多次跳闸.如果不消除该保护及自动装置这一严重缺陷,一旦运行中线路发生永久性故障,不但不能迅速切除故障线路,相反将引起故障扩大,危及设备及电网的安全运行.另一方面,在线路永久性故障情况下,开关第二次跳闸后无事故音响信号产生,使运行人员容易造成误判断,也影响运行的安全.于是,我们以南03开关对保护和开关进行了二次回路分析.见图1弹簧储能机构断路器控制回路反措电子学论文作者：本站来源：网络发布时间：2006-9-24 8:35:00发布人：admin图1 南03开关原控制回路图图2 二次回路改造后的控制回路图南03开关正常运行时,弹簧储能装置储能完毕,储能过程中的合闸闭锁动合触点打开,DT接通DT为机构行程开关,在弹簧储能过程中,DT动合触点打开,闭锁合闸操作回路,跳闸位置中间TWJ因开关合闸后,辅助接点DL断开而失磁,TWJ动合触点都打开,重合闸继电器ZCH充电15s后处于充好电状态,回路其他元件都处于正常工作状态.在线路发生永久性故障时,保护动作,开关跳闸,TWJ励磁动作,重合闸第一次启动,发出合闸脉冲,使开关第一次重合.储能装置在第一次合闸后释放完能量,合闸闭锁行程开关动合触点DT断开.因是线路永久性故障,保护加速使开关第二次跳闸.若按一般开关二次回路常规接线要求, 分。

断路器弹簧操动机构介绍一、断路器弹簧操动机构的组成1.弹簧：弹簧是断路器弹簧操动机构的核心部件，通过对弹簧的张紧储备一定的弹能，当需要断开电路时，通过释放弹簧的弹性能量来实现快速断开。

2.手动机构：手动机构是用于对弹簧进行张紧和释放的机构，主要包括手动动作机构和手动存储弹簧机构。

手动动作机构通过手动操作杆或手轮来对弹簧进行张紧或释放，而手动存储弹簧机构则用于将手动张紧的能量储存在一个可释放的机构中，以方便在需要时快速释放。

3.动作机构：动作机构是连接弹簧和断路器断开触点的部分，通过弹簧操动机构的动作来实现断路器的闭合和断开。

动作机构一般采用连杆机构，通过转动轴让触点运动实现闭合或断开。

4.控制电磁铁：控制电磁铁是断路器弹簧操动机构的辅助部件之一，通过对电磁铁的控制来控制断路器的闭合和断开动作，以实现对电路的控制。

二、断路器弹簧操动机构的工作原理断路器弹簧操动机构的工作原理是利用储存在弹簧中的弹性能量来实现断路器的快速关闭。

在正常情况下，断路器的弹簧被手动机构张紧，这时断路器处于断开状态，当电路发生故障时，控制电磁铁被触发，电磁铁产生磁力将断路器的触点吸合，然后释放弹簧的弹性能量，通过动作机构的传动将触点迅速拉开，从而实现断路器的闭合动作。

当电路故障排除后，人工操作手动机构将弹簧重新张紧，断路器恢复至断开状态。

三、断路器弹簧操动机构的特点1.快速断开能力：断路器弹簧操动机构通过弹簧的释放来实现快速断开电路，能够在电路故障发生时快速将电路切断，保障电力设备和人员的安全。

2.高可靠性：断路器弹簧操动机构采用高强度的材料制造，具有较高的机械强度和抗疲劳性能，能够保证长时间使用的可靠性。

3.灵活性：断路器弹簧操动机构采用手动机构和控制电磁铁相结合的方式进行操作，可以根据需要手动或自动控制断路器的闭合和断开动作。

4.操作简便：断路器弹簧操动机构的手动机构设计简单，操作方便，能够满足不同场合的需求。

5.自动重合闸功能：有些断路器弹簧操动机构还具有自动重合闸功能，在电路故障排除后，能够实现自动闭合电路，提高电能的利用效率。

CT24型弹簧操动机构安装使用说明书岳阳市湘楚电器有限公司1、概述CT24型弹簧机构可供操动110KV自能式SF6断路器之用，其性能符合GB1984-2003《交流高压断路器》和本产品《技术条件》的要求，各项指标均达到和超过IEC56《高压交流断路器》中有关的标准。

本机构具有电动储能和手动储能两种方式：分、合闸操作有远控或就地分、合电磁铁操作和旋转手柄操作两种。

2、使用条件2.1 周围空气温度：上限为+40℃，下限为-35℃；2.2 相对湿度：月平均值不大于90％；2.3 外壳防护等级IP4X；2.4 海拔高度：2000m及以下；2.5 风压不超过700Pa（相当于风速34m/s）；2.6 无经常性剧烈震动的场所；2.7 安装场所：户外或户内。

3、技术参数3.1 储能电机为交直流两用电机，其技术参数如表一：表一3.2 手动储能采用一特制摇把，其长度为380mm,储能时最大操作力为200N；3.3 合闸电磁铁采用螺管式电磁铁，其技术参数如表二：表二3.4 分闸电磁铁采用螺管式电磁铁，其技术参数如表三表三3.5机构输出角度：55-57度3.6 机构合闸功调整范围大，可在2800N.m至3640N.m之间调节。

3.7 机构净重：280kg。

４、结构及动作原理4.1 结构：机构由于安装方式的不同分为端挂式和中挂式两种，它们之间只有机构箱不同，其机芯部分完全一样。

机构为夹板式结构，合闸弹簧、凸轮连杆结构、机构传动、缓冲器均巧妙地布置在两平板内。

弹簧为压簧，它布置在用两槽板与前后夹板之间形成的一个方形槽内，弹簧用板式链与最后一级的大链轮、凸轮联在一起，电机通过四级齿轮传动和二级链轮传动带动凸轮运动而使弹簧储能；机构的输出部份用二块三角形的夹板构成，三角形的一个角布置滚轮，一个角用于联接输出拉杆，另一个角用于安装机构保持分闸状态的掣子；机构内有分闸缓冲器，它主要是分闸缓冲，使断路器分闸快完了时吸收分闸弹簧的剩余能量，但在合闸时也有减少过冲的作用。

弹簧储能机构工作原理
弹簧储能机构是一种常见的机械装置，用于将能量存储到弹簧中以供后续释放使用。

其工作原理如下：
1. 弹簧选择：根据需要储存的能量大小和释放速度要求，选择合适的弹簧。

较硬的弹簧可以储存更多的能量，但释放速度较慢；较软的弹簧则能更快地释放能量。

2. 能量储存：将弹簧置于机构中的合适位置，通过外力使弹簧被拉伸或压缩。

在这个过程中，外力将能量传递给了弹簧。

3. 弹簧势能：弹簧被拉伸或压缩后，储存了由外力传递的势能，即弹性势能。

势能的大小与弹簧的形变量成正比。

4. 保持和释放：当外力停止作用时，弹簧将保持形变状态，并将储存的势能保留下来。

5. 能量释放：需要时，通过解除外力或触发弹簧释放装置，弹簧会恢复原状，释放储存的势能。

这时，弹簧将推动或拉动相应的装置，从而实现能量的释放和使用。

弹簧储能机构常见于各种机械设备和装置中。

例如，弹簧蓄电池中的弹簧被拉伸、压缩储存电能，用于为电子设备提供短时间的电源支持；弹簧发条中的弹簧通过释放能量推动钟表的指针等。

弹簧储能机构的工作原理利用了弹簧的弹性变形特性，将外界施加的能量转化为储存的势能，随后通过释放弹簧的能量来实现各种工作任务。

弹簧储能操作机构的工作原理闸操作有合闸电磁铁及手动按钮两种。

1．机械部分原理简介CT19、CT19B(A)型弹簧储能操作机构由电动机提供储能动力，经两级齿轮减速，带动储能轴转动，实现给储能弹簧储能。

弹簧储能到位时，摇臂推动行程开关．切断电动机电源。

人力储能时，将人力储能操作手柄插入储能摇臂插孔中，然后上下摆动，通过摇臂上的棘爪驱动棘轮，并带动储能轴转动实现对合闸弹簧储能。

操作机构储能完成后即保持在储能状态，若准备合闸，可使合闸线圈通电，继而电磁铁动作，储能保持状态被解除，合闸弹簧快速释放能量，完成合闸动作。

分闸时，分闸线圈通电使电磁铁动作，连杆机构的平衡状态被解除，在断路器负载力作用下，完成分闸操作。

CT19、CT19B(A)型弹簧储能操作机构外形见下图。

2．电气控制原理下图是CT19弹簧储能操作机构的电气控制原理图，图中两侧的两条竖线KM是控制电源线，它可以是AV220V或DC220V等电源电压。

当机构处于分闸未储能状态时，行程开关CK常闭触点闭合。

此时按下储能按钮SB．中间继电器KA1的线圈得电，其常开触点KAl-1闭合，中间继电器KA2随之动作．KA2的常闭触点K A2-2打开．常开触点KA2-1闭合，电动机M 与电源接通开始运转，带动合闸弹簧开始储能，直至储能完成松开储能按钮SB。

储能完成以后，行程开关CK的常闭接点断开，中间继电器KA2线圈断电，触点KA2-1断开，电动机M断电停转。

此时若将控制开关SA 投向合闸位置，即使其触点(1)、(2)闭合，合闸线圈YC将通电使电磁铁动作，迫使储能弹簧释放能量，完成合闸动作。

操作机构使断路器合闸后，安装在操作机构内、被称作断路器辅助触点的QF-1和QF-2同时动作，其中常闭触点QF-1断开，切断合闸线圈的电源；常开触点QF-2闭合，为断路器分闸作好准备。

此时若将控制开关SA投向分闸位置，即使其触点(3)、(4)闭合，分闸线圈YR将通电使电磁铁动作，操作机构使断路器实现分闸。

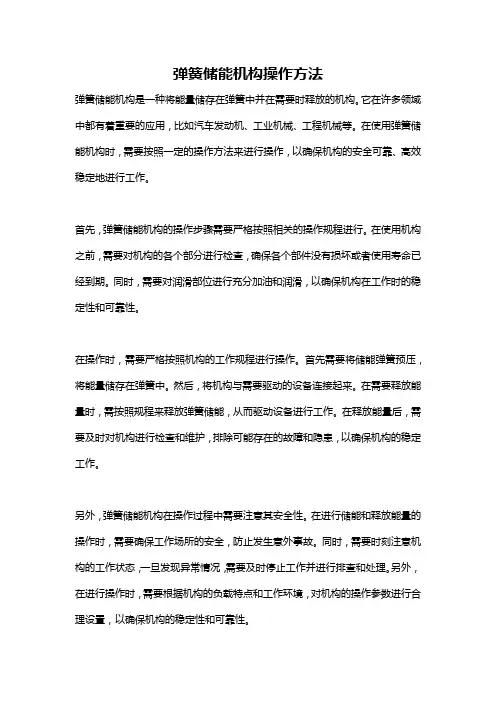

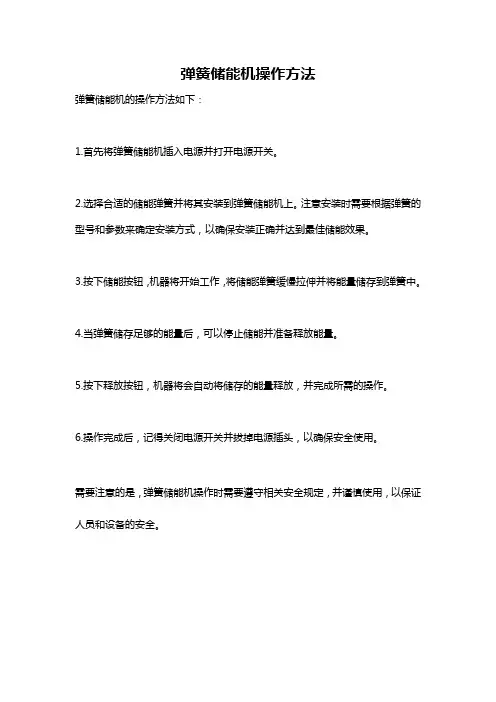

弹簧储能机构操作方法弹簧储能机构是一种将能量储存在弹簧中并在需要时释放的机构。

它在许多领域中都有着重要的应用，比如汽车发动机、工业机械、工程机械等。

在使用弹簧储能机构时，需要按照一定的操作方法来进行操作，以确保机构的安全可靠、高效稳定地进行工作。

首先，弹簧储能机构的操作步骤需要严格按照相关的操作规程进行。

在使用机构之前，需要对机构的各个部分进行检查，确保各个部件没有损坏或者使用寿命已经到期。

同时，需要对润滑部位进行充分加油和润滑，以确保机构在工作时的稳定性和可靠性。

在操作时，需要严格按照机构的工作规程进行操作。

首先需要将储能弹簧预压，将能量储存在弹簧中。

然后，将机构与需要驱动的设备连接起来。

在需要释放能量时，需按照规程来释放弹簧储能，从而驱动设备进行工作。

在释放能量后，需要及时对机构进行检查和维护，排除可能存在的故障和隐患，以确保机构的稳定工作。

另外，弹簧储能机构在操作过程中需要注意其安全性。

在进行储能和释放能量的操作时，需要确保工作场所的安全，防止发生意外事故。

同时，需要时刻注意机构的工作状态，一旦发现异常情况，需要及时停止工作并进行排查和处理。

另外，在进行操作时，需要根据机构的负载特点和工作环境，对机构的操作参数进行合理设置，以确保机构的稳定性和可靠性。

此外，在进行操作时，还需要对弹簧储能机构进行定期的维护和保养。

定期检查机构的各个部分，确保各个部件的工作状态良好。

同时，需要对润滑部位进行定期的加油和润滑，以延长机构的使用寿命。

另外，需要对机构进行定期的清洁和保养，以确保机构在工作时的稳定性和可靠性。

总之，弹簧储能机构的操作方法对于机构的安全、可靠和高效运行具有重要的意义。

在进行操作时，需要严格按照相关的操作规程进行操作，确保机构的正常工作。

同时需要时刻关注机构的工作状态，对机构进行定期的维护和保养，以确保机构的稳定性和可靠性。

弹簧储能机构的操作方法需要结合机构的实际情况进行合理设置，以确保机构的安全可靠地进行工作。

弹簧储能操作机构的工作原理！民熔教授解答您的困惑！民熔储能操动机构是一种新型的断路器操动机构。

民熔操动机构的出现对提高断路器的整体性能起到了很大的作用。

由于传统的电磁操动机构在提高合闸速度方面受到限制，其合闸功率也较大，对供电提出了更高的要求。

弹簧储能操动机构采用手动或电动操作，不仅具有较高的合闸速度，而且能实现自动重合闸。

Ct19是一种编号为Ct19的弹簧储能操作机构。

其模型组成及含义如下图所示。

可用于关闭高压开关柜中的2n28高压真空断路器及其它类似的真空断路器。

其性能符合GB1984《交流高压断路器》的要求，主要指标均达到或超过1ec标准。

民熔操作机构合闸弹簧有两种：电动机储能和手动储能；分闸操作包括分闸电磁铁、过流跳闸电磁铁和手动按钮操作；合闸操作包括合闸电磁铁和手动按钮。

1机械部分原理介绍，ct19、ct19b（a）弹簧储能操动机构由电机提供储能动力，通过两级齿轮减速带动储能轴旋转，实现储能弹簧储能。

弹簧储能到位后，摇臂推动行程开关，切断电机电源。

在手动储能过程中，将手动储能操作手柄插入储能摇臂的插座内，然后上下摆动。

棘轮由摇臂上的棘爪驱动，储能轴转动，实现合闸弹簧储能。

操作机构储能完成后，保持储能状态。

如果准备合闸，合闸线圈通电，电磁铁动作。

储能保持状态释放，合闸弹簧迅速释放能量，完成合闸动作。

分闸时，分闸线圈通电使电磁铁动作，联动机构的平衡状态解除。

在断路器的负载力作用下，分闸操作完成。

ct19、ct19b（a）弹簧储能操动机构外形如下图所示。

2电气控制原理下图为ct19民用熔泉储能操动机构电气控制原理图。

图两侧km的两条垂直线为控制电源线，可为AV220V或DC220V 等，当机构处于分闸无储能状态时，行程开关CK常闭触点闭合。

此时，按下储能按钮sb。

中间继电器KA1线圈通电，常开触点kal-1闭合，中间继电器ka2动作ka2的常闭触点ka2-2断开，常开触点ka2-1闭合。

马达M接通电源，开始运转。
