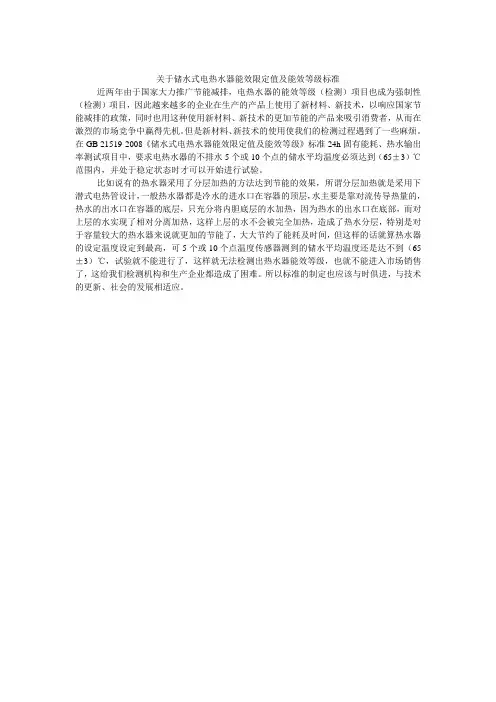

关于储水式电热水器能效限定值及能效等级标准的理解

关于储水式电热水器能效限定值及能效等级标准的理解

关于储水式电热水器能效限定值及能效等级标准
近两年由于国家大力推广节能减排，电热水器的能效等级（检测）项目也成为强制性（检测）项目，因此越来越多的企业在生产的产品上使用了新材料、新技术，以响应国家节能减排的政策，同时也用这种使用新材料、新技术的更加节能的产品来吸引消费者，从而在激烈的市场竞争中赢得先机。

但是新材料、新技术的使用使我们的检测过程遇到了一些麻烦。

在GB 21519-2008《储水式电热水器能效限定值及能效等级》标准24h固有能耗、热水输出率测试项目中，要求电热水器的不排水5个或10个点的储水平均温度必须达到（65±3）℃范围内，并处于稳定状态时才可以开始进行试验。

比如说有的热水器采用了分层加热的方法达到节能的效果，所谓分层加热就是采用下潜式电热管设计，一般热水器都是冷水的进水口在容器的顶层，水主要是靠对流传导热量的，热水的出水口在容器的底层，只充分将内胆底层的水加热，因为热水的出水口在底部，而对上层的水实现了相对分离加热，这样上层的水不会被完全加热，造成了热水分层，特别是对于容量较大的热水器来说就更加的节能了，大大节约了能耗及时间，但这样的话就算热水器的设定温度设定到最高，可5个或10个点温度传感器测到的储水平均温度还是达不到（65±3）℃，试验就不能进行了，这样就无法检测出热水器能效等级，也就不能进入市场销售了，这给我们检测机构和生产企业都造成了困难。

所以标准的制定也应该与时俱进，与技术的更新、社会的发展相适应。

GB21519储水式电热水器能效标准解读分享 - 上传

GB21519储水式电热水器能效标准解读分享 - 上传
0.015*C（实测容量）+0.8
=
E1:温控器某次断开电源时，经过48h小时后温控器第一次断开时的能量损耗 t1 :计量电能损耗量E1时的测试时间
24h固有能耗系数计算公式
关键数据源：
① C：实测容量 ② θM：不排水时的储水平均温度 ③ θamb：试验E1期间平均环境温度 ④ E1:温控器某次断开电源时，经过48h小时后温控器第一次
24h固有能耗系数测试过程
2.机器安装
a. 按照说明书规定进行安装，如果随机带附件，安装时应使用全部安装附件 （例如：安全阀，进出水管保温棉附件包）
b. 进出水管安装时连接管和阀门应采用非金属件，如采用金属件时，需要增
加一定的保温措施（等同非金属管材料，防止散温） c. 电热水器应安装在无障碍物的测试角壁的隔墙或者隔板上，建议使用非金
器工作直至温控器首次断开时的储水平均温度θA1应满足65±3℃.
热水输出率测试过程
2.热水器输出率测试
切断电源，通过安装在出水口的阀门控制放水流, 从开始放水15s后记录进水和 出水温度，在放水期间每间隔5s记录一次，连续放水至出水温度低于最高放水
温度20℃为止，停止放水，计算平均放水温 度θp和放出水的质量mp。
能效等级
能效等级 24h固有能耗系数ε 热水输出率μ
1
2
≤0.6
≤0.7
≥70%
≥60%
3 4
5
≤0.8 ≤0.9
≤1.0
≥55% ≥55%
≥50%
24h固有能耗系数测试过程
1.试验条件
a. 空气流速不应大于0.25m/s（应关注测试房间空调设置，避免出风口正对机
器影响机器保温） b. 环境温度为20+-2℃（测试点 θc)*ρ*CR

储水式电热水器能效标准解读分享ppt课件

储水式电热水器能效标准解读分享ppt课件
，故15S不考核。 ② 开始放的水并不一定是最高温度，应在连续放水和每间隔5S读取的温度中
找到最高温度值。 ③ 如使用电磁阀控制放水，因关闭时存在延迟，放水会偏多，产率偏高。
1
热水输出率计算公式
θp- θc μ= 103mp* (θA1- θc)*ρ*CR
*100%
关键数据源：
① θp:平均出水温度 ② θc:平均进水温度 ③ ρ: 在平均出水温度θp下水的密度 ④ mp：排出水的质量 ⑤ θA1:温控器首次断开时的储水平均温度
6.不排水时的储水平均温度测试(θM)
θM =
θA (温控器断开时的平均温度)+ θE(温控器接通时的平均温度) 2
1
24h固有能耗系数测试过程
1
24h固有能耗系数测试过程
7.24h固有能耗测试（E）
温控器从某次断开电源开始，直到经过48h以后，温控器第一次断开为止 ，用电度表测量此期间的损耗量E1（精确到0.01千瓦时）。同时用计时器 测量其相应的测试时间t1。
1
24h固有能耗系数计算公式
Qpr（24h固有能耗） ε=
Q（24h固有能耗基准值）
45 E(24h的能量损耗)*
θM（不排水时的储水平均温度）- θamb（试验E1期间平均环境温度）
= 0.015*C（实测容量）+0.8
E1 24*
t1
=
45 *
θM（不排水时的储水平均温度）- θamb（试验E1期间平均环境温度）
1
24h固有能耗系数测试过程
1
24h固有能耗系数测试过程
4.温控器的设定 将温控器设定到某一温度（一般设定在67℃~68 ℃ ），使热水 器在接通、断开、接通的状态下周期地运行，直到稳定状态不 排水储水平均温度θM在65±3℃.

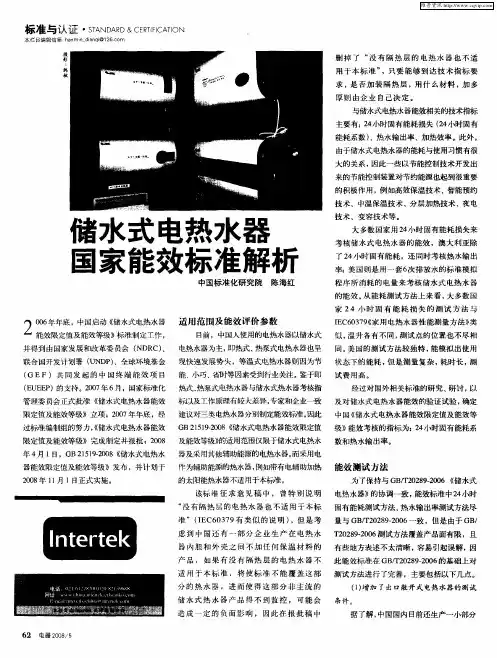

储水式电热水器 国家能效标准解析

储水式电热水器 国家能效标准解析
年４ １ 月 日，Ｇ １ １—０ ８《 水式 电热水 器及采用其 他辅 助能源的 电热 水器 。 Ｂ２ ５ ９２ ０ 储 而采用 电
器能效限 定值及能 效等级 》发布 ，并计 划于 作为辅助能 源的热水器 ， 例如带有 电辅助加热 能效测试方法
２０ 年 １ 月 １ ０８ １ 日正式 实施 。
过 标准 编制组的 努力 ， 储水式 电热水 器能效 Ｇ １ １— ０ 储水式 电热水器能 效限定值 级》能 效考 核的 指标 为：２ 小时 固有 能耗 系 Ｂ２ ５ ９２ ８ ０ ４ 限定值 及能效等 级》 完成制 定并报 批 ；２０ 及能效等级 》 ０８ 的适用范 围仅限 于储 水式 电热水 数和 热水 输 出率 。
韩
敏
求 ， 否 加 装 隔 热 层 ， 什 么材 料 ， 多 是 用 加
厚 则 由 企业 自 己决 定 。
与 储水式 电热水器能效相 关的技术指标
主要 有 ： ４ ２ 小时 固有 能耗 损失 （４ ２ 小时 固有 能耗 系数 ） 、热水输 出率 、 热效 率 。此外 ， 加 由于 储水式 电热水 器的能耗 与使用 习惯有 很
大的 关系 ， 因此一 些以 节能 控制技 术开 发 出
来的节 能控 制装置对 节约能 源也起 到很重要 的积 极作 用 ， 如高效 保温 技术 、 例 智能 预约 技 术 、中温保温 技 术 、分层加 热技 术 、夜 电
储水 式 电热 水 器 国家能效标准解析
中国标准 化研究 院 陈 海红
， ０ 年 年底 ，中国启动 储水式 电热水 器 适用范围及能效评价参数 ＿ ６ ＇０ 能效 限定值及 能效等级 》标准制 定工 作 ， 并得 到 由国家发展 和改革 委 员会 （ Ｒ 、 ＮＤ Ｃ）

电热水器PPT幻灯片

电热水器PPT幻灯片

加热器的对地电阻，表针指向∞位置为正常，表针指向0为漏电。若
无漏电元件，说明漏电保护器已损坏。
•
3.安全性能测试
•
1)漏电测试：合闸后按“试验”按钮应跳闸，漏电保护器为正
常，再按“合闸”灯亮。若热水器无漏电保护器，用万用表电阻挡测
量插头的火线与地线、零线和地线，若指示为无穷大，说明无漏电现
象。
•
2)绝缘电阻：用绝缘电阻测试仪测量应大于50MΩ。
•
3）电热水器内的水是逐渐升温
的，安全阀略有渗水，是正常现象。
15
1.2.3 电热水器的检修
•
1.电源检查
•
用万用表～250V电压挡测量插座零线和火线之间的电压，正
常为220V左右。若插座前接有空气开关或闸刀开关,在开关断开时用
万用表“Ω”挡测零线和地线是否接通，若不通为正常。
•
2.故障检修程序
•
1-22所示。
23
•
3）平面叠加式加热器。也称加热槽板，由双层或
多层带有水流通道的平面铝合金板叠置而成，将绕制在云
母片上的发热丝夹在两铝板之间，位于槽板的槽中；形成
一个以面发热，以板传热的结构，当冷水流经槽中时便能
直接流经电热元件表面而被加热。两端用端盖密封联接各
水流通道。图1-23所示是它的结构示意图和实物照片。
热膜玻璃发热管是将无机陶瓷、玻璃和多种非金
属导电材料经过印刷、高温烧结等工艺复合，在
玻璃管的外表面形成一层无机导电电阻膜层，电
阻膜层通过电流后发热，水在玻璃管内部流动，
经传导、对流方式对水进行加热。多条玻璃管之
间的连接，靠的是两端的端盖和密封胶圈，用螺
栓拉紧来固定端盖使胶圈密封起来。玻璃发热管

储水式电热水讲义器介绍

储水式电热水讲义器介绍

F5系列
F51***-J
技术参数及特点
• 容量：42L、54L、65L、80L、100L 五款 • 功率：800W、1200W、2000W三档可调 • 额定压力：0.7MPa（7bar） • 额定电压：220V~，50Hz • 调温范围：30~75℃ • 防水等级：IPX4（或防溅型） • 功率三档开关调节，温度通过温控器调节
二、我司用防电墙零件的介绍
1、我司用防电墙零件的内部结构
2.防电墙零件的外观
3.防电墙零件在热水器上的安装结构
三、负离子和正负离子介绍
1.负离子介绍结构图如右只有 一个负高压发射头； 2.正负离子（又叫等离子）结 构图与负离子类似，有正、负 高压发射头各一个。
1.负离子介绍
负离子是通过负离子发生器将低电压通过升压
F11***-D（遥控）
技术参数及特点
• 容量：42L、54L、65L、80L、100L 五款 • 功率：1500W • 额定压力：0.7MPa（7bar） • 额定电压：220V~，50Hz • 调温范围：30~75℃ • 防水等级：IPX4（或防溅型） • 线控板数码管显示，温度显示与设定 。
储水式电热水器介 绍
精品
第一部分：背景知识介绍
1.电热水器新标准情况 2.我司用防电墙零件介绍 3.我司用的负离子和正负离子介绍 4.我司用恒温阀情况介绍 5.我司的电源检测仪介绍
一、储水式电热水器的三个新标准
1、GB 4706.12-2006《家用和类似用途电器的安全 储水式热水器的特殊要求》 实施日期 ： 2007年07月01日
2、GB/T 20289-2006《储水式电热水器》 实施日期 ： 2006年12月01日
3、GB 20429 -2006《电热水器的安装规范》 实施日期 ： 2007年05月01日

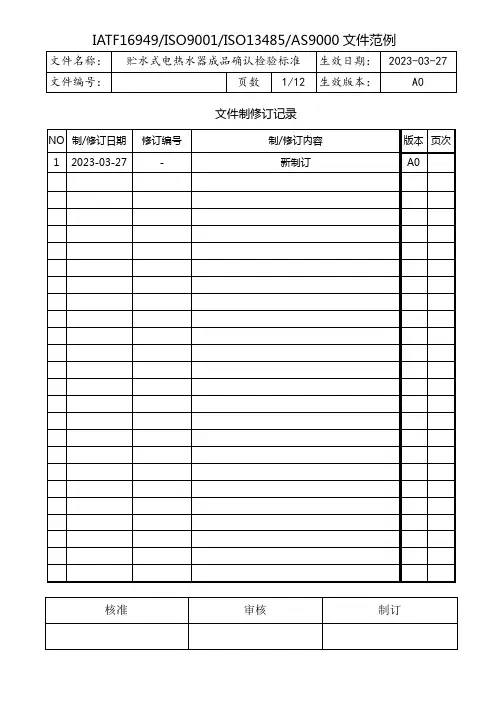

贮水式电热水器成品确认检验标准

文件制修订记录
1.目的/Aim:
1.1本标准规定了贮水式电热水器成品确认的检验项目、内容、方法及判定准则,确保产品持续满足CCC 认证要求.
2.适用范围/ Apply Area:
2.1本公司生产的贮水式电热水器产品.
3.检验依据/Inspect standard:
3.1 GB4706.1-98《家用和类似用途电器的安全第一部分:通用要求》及相应国家标准
3.2 GB4706.12-2006《家用和类似用途电器的安全储水式热水器的特殊要求》
3.3 GB/T20289-2006《储水式电热水器》
4.抽样方法/Samples Method:
4.1在合格品中随机抽样
5.抽样数量/Samples quantity:
5.1 主检型号2台，覆盖型号各1台
6.检验频次/Inspect Frequency :
6.1正常批量生产的产品每半年检验一次.有以下情况之一时进行一次:
a.试制新产品;
b.设计、工艺或使用材料有重大改变时;
c.停止生产半年以上再恢复生产时.
7.合格评定/Qualification assess :
7.1所检项目必须全部合格,任意一项不合格,则该样品不合格,同一单元中有一台样品不合格,则该单元不合格.。

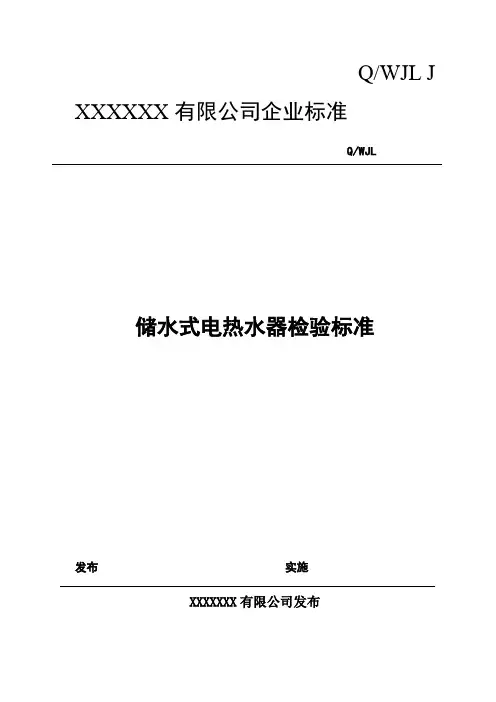

储水式电热水器产品企业标准

Q/WJL J XXXXXX有限公司企业标准Q/WJL 储水式电热水器检验标准发布实施XXXXXXX有限公司发布目次前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (4)4 产品型号与产品编码命名 (4)5 检验项目和检验要求 (4)6 检验方法 (5)7 检验规则 (9)8 标志、包装、运输、储存 (10)前言Q/WJL J02.029-2012《储水式电热水器》是对GB 4706.12-2006《家用和类似用途电器的安全储水式热水器的特殊要求》、GB/T 20289-2006《储水式电热水器》和JB/T 4088-1999《日用管状电热元件》标准的补充，主要增加了储水式电热水器产品的外观结构、内胆容器强度、EMC性能试验、使用舒适性和关键元器件的使用寿命的要求，此标准仅在本公司内部执行。

本标准由质量管理部提出。

本标准由技术管理部归口。

本标准起草单位：营销中心电热产品部。

本标准主要起草人：本标准20xx年3月首次发布。

1 范围本标准为GB/T 20289-2006《储水式电热水器》、GB 4706.12-2006 《家用和类似用途电器的安全储水式热水器的特殊要求》和JB/T 4088-1999《日用管状电热元件》的补充要求，规定了储水式电热水器产品补充的检验项目、检验要求、检验方法、检验规则。

本标准适用于本公司储水式电热水器产品的检验。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 4706.1-1998 家用和类似用途电器的安全第一部分：通用要求GB 4706.12-2006 家用和类似用途电器的安全储水式热水器的特殊要求GB/T 20289-2006 储水式电热水器GB 20429-2006 电热水器安装规范GB 21519-2008 储水式电热水器能效限定值及能效等级CEL——012 储水式电热水器能源效率标识实施规则QB/T 2590-2003 《贮水式热水器搪瓷制件》GB 5023.3-1997 额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆GB 5023.5-1997 额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线）GB 14536.1-1998 家用和类似用途电自动控制器第一部分：通用要求GB 14536.10-1996 家用和类似用途电自动控制器温度敏感控制器的特殊要求GB/T 22687-2008 《家用和类似用途双金属温度控制器》JB/T 4088-1999 日用管状电热元件GB 20044-2005 电气附件——家用及类似用途的不带过电流保护的移动式剩余电流装置（PRCD）GB2099.1-2008 家用和类似用途插头插座第一部分：通用要求GB1002-2008 家用和类似用途单相插头插座型式、基本参数和尺寸GB/T 21384-2008 电热水器用安全阀GB 4208-93 外壳防护等级（IP代码）GB19212.1-2008 电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验GB19212.7-2006 电力变压器、电源装置和类似产品的安全第1部分：一般用途安全隔离变压器的特殊要求GB/T17626.4 电磁兼容电快速瞬变脉冲群抗扰度试验（idt IEC61000-4-4：1995）GB/T17626.5 电磁兼容雷击浪涌抗扰度试验（idt IEC61000-4-5：1995）GB/T17626.11 电磁兼容电压跌落、短时中断和电压渐变抗扰度试验（idtIEC61000-4-11：1994）GB/T 6544-2008 瓦楞纸板GB/T 191-2008 包装储运图标标志QJ/WJL06.01.0181–2009 产品包装件试验通则Q/WJL G02.031 产品型号编制方法Q/WJL G02.032 产品编码编制方法3 术语和定义3.1 产品定义产品定义与GB4706.12的定义相同。

热水器能效详解

（6）为了尽可能模拟热水器保温层未被破坏的情况，因此要将布点位置用保温材 料填好（推荐用与器具保温层相同的热绝缘），并用胶带等将开孔封好，使热散发 尽量减小；
（7）为了保证试验布点严格按照图1和图2的要求，因此，开口后以及布点前要重 新确认位置，否则实际位置可能会偏离预计位置。
2.电热水器能效值的测试方法
（6）连续排水至比最高温度低20 ℃为止；
（7）试验结束后，计算平均出水温度θp、平均进水温度θc 、排水量mp,按公式计算：
2.电热水器能效值的测试方法
24h固有能耗和热水输出率的测试方法示意图（GB 21519-2008）
GB 21519-2008 《储水式电热水器能效限定值及能效等级》
3.试验条件和检测设备
•标准的适用范围
适用的类型
⑴适用产品为：以金属内胆或绝热内胆为储水容器，以 电热元件为加热源的储水式电热水器。
⑵储水式电热水器的类型：密闭式、敞开式、水箱式、 水槽式。（安全标准的定义）
注：本标准对器具容积、额定电压没有限制。
•标准的适用范围
适用的类型
⑶不适用产品：带电辅助加热的新能源热水器、热泵热 水器、快热式储水电热水器。 如太阳能辅助加热、相变材料加热、利用压缩机辅 助加热的储水式电热水器。
2）24小时固有能耗系数 24小时固有能耗系数主要考核储水式电热水
器在使用中对热水的保温效果。出现该项目不合 格的原因是保温层的厚度过小或者密度过低、端 盖内保温措施不足等。另外企业未按真实水平标 示产品的24小时固有能耗系数，虚假标示，造 成该项目不合格。储水式电热水器产品24小时 固有能耗系数偏高会造成热水器频繁工作，浪费 电能。
（3）最终确定温控器位置使：θM =65℃±3℃ （4）对温控器无法调节的电热水器，则外接可调温控器

电热水器能效标准(摘要)

GB 21519-2008
储水式电热水器能效限定值及能效等级
（摘要）
本标准规定了家用和类似用途的储水式电热水器(以下简称电热水器)的能效限定值、节能评价值、能效等级以及试验方法和检验规则。

本标准仅适用于储水式电热水器。

容量
电热水器的容量应符合GB/T 20289-2006 中6.1条的规定。

能效等级
电热水器能效等级分为5级，1级能效最高。

各等级电热水器24h固有能耗系数和热水输出率应符合表2的规定。

表2 电热水器能效等级
电热水器能效限定值
电热水器能效限定值为表2中能效等级的5级。

电热水器节能评价值
电热水器节能评价值为表2中能效等级的2级。

电热水器目标能效限定值
自本标准实施之日起两年后,电热水器能效限定值为能效等级的4级。

检验规则
电热水器能效限定值应作为电热水器出厂检验项目，其抽样方案和判定准则
由企业根据质量控制水平自行决定。

电热水器产品出现下列情况之一时，应进行电热水器能效限定值的型式检验：
a)新产品；
b)改变产品设计、工艺或所用材料明显影响其性能时；
c)产品停产一年以上，恢复生产时；
d)质量技术监督部门提出检验要求时。

型式检验的抽样，每次抽同批同型号3台产品，其中两台试验，一台备用。

试验结果两台均符合本标准要求，则该批该型号为合格；如果两台均不符合本标准要求，则该批该型号为不合格。

如果有一台不符合本标准要求，应对备用的两台电热水器进行测试，如测试结果均符合本标准的要求，则判定为合格；如有一台或两台测试结果仍不符合本标准要求，则判定为不合格。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

SUCCESS
THANK YOU
2019/7/11
d. 机器要保持水平，不能倾斜否则会影响容积 e. 检查进出水口是否有漏水现象
24h固有能耗系数测试过程
3.机器布点----聚氨酯保温层机器（导热良好容器）
a. 确认内胆直径，按照图示位置先打合适的洞，并将内胆表面清理干净，将 热电偶紧紧地贴在机器外表面，布置完成后尽量用等效于原有隔热效果材 料进行填充防止散热。
24h固有能耗系数计算公式
关键数据源： ① C：实测容量 ② θM：不排水时的储水平均温度 ③ θamb：试验E1期间平均环境温度 ④ E1:温控器某次断开电源时，经过48h小时后温控器第一次
断开时的能量损耗 ⑤ t1 :计量电能损耗量E1时的测试时间
热水输出率测试过程
1. 温控器首次断开时的储水平均温度测试(θA1)
，故15S不考核。 ② 开始放的水并不一定是最高温度，应在连续放水和每间隔5S读取的温度中
找到最高温度值。 ③ 如使用电磁阀控制放水，因关闭时存在延迟，放水会偏多，产率偏高。
热水输出率计算公式
μ= 103mp*
θp(θθA1-c θc)*ρ*CR *100%
关键数据源：
① θp:平均出水温度 ② θc:平均进水温度 ③ ρ: 在平均出水温度θp下水的密度 ④ mp：排出水的质量 ⑤ θA1:温控器首次断开时的储水平均温度
5.容量测试（C）
通过测试完全注满水的热水器的质量减去无水的热水器质量，并将结果 除以所测量温度下水的密度，以L为单位，精确到0.1L。允许存在±10% 误差。
6.不排水时的储水平均温度测试(θM)
θM =
θA (温控器断开时的平均温度)+ θE(温控器接通时的平均温度) 2
24h固有能耗系数测试过程
24h固有能耗系数测试过程
7.24h固有能耗测试（E）
温控器从某次断开电源开始，直到经过48h以后，温控器第一次断开为止 ，用电度表测量此期间的损耗量E1（精确到0.01千瓦时）。同时用计时器 测量其相应的测试时间t1。
24h固有能耗系数计算公式
Qpr（24h固有能耗） ε=
Q（24h固有能耗基准值）
持稳定
24h固有能耗系数测试过程
2.机器安装
a. 按照说明书规定进行安装，如果随机带附件，安装时应使用全部安装附件 （例如：安全阀，进出水管保温棉附件包）
b. 进出水管安装时连接管和阀门应采用非金属件，如采用金属件时，需要增 加一定的保温措施（等同非金属管材料，防止散温）
c. 电热水器应安装在无障碍物的测试角壁的隔墙或者隔板上，建议使用非金 属背板，如使用金属背板，可通过挂架温度判定散热，如挂架有一定温度 ，一定要加（或其他非金属材质）使机器不与金属背板直接接触
通电，注入电热水器额定一半容量的冷水使得电热水器重新启动工作； 如果没有启动，继续注水直到启动加热后停止注水（该过程可调节好排 水流量10L~70L按照5L/min ，70L~200L按照10L/min ，）；电热水
器工作直至温控器首次断开时的储水平均温度θA1应满足65±3℃.
热水输出率测试过程
能效等级 1 2 3
4 5Biblioteka 能效等级24h固有能耗系数ε ≤0.6 ≤0.7 ≤0.8 ≤0.9 ≤1.0
热水输出率μ ≥70% ≥60% ≥55%
≥55% ≥50%
24h固有能耗系数测试过程
1.试验条件
a. 空气流速不应大于0.25m/s（应关注测试房间空调设置，避免出风口正对机 器影响机器保温）
b. 端盖热电偶位置不宜打开维修盖进行布点（保温棉安装不到位会影响保温 效果），可以水平平移至机器同中心线位置，注意要避开顶盖圆周焊位置 （双层钢板，影响温度感应进而影响平均温度）
c. 热电偶应在常温下贴附，加热后胆壁温度过高会影响贴附效果。推荐铝箔 胶带贴附，要求内胆表面没有残胶贴附平整，无翘起。点胶方式贴付热电 偶要注意胆壁和热电偶无残胶，点胶时要覆盖热电偶全部端部，无翘起。
45
E(24h的能量损耗)*
θM（不排水时的储水平均温度）- θamb（试验E1期间平均环境温度
=
）
0.015*C（实测容量）+0.8
E1 24*
t1
=
45 *
θM（不排水时的储水平均温度）- θamb（试验E1期间平均环境温度
）
0.015*C（实测容量）+0.8
E1:温控器某次断开电源时，经过48h小时后温控器第一次断开时的能量损耗 t1 :计量电能损耗量E1时的测试时间
24h固有能耗系数测试过程
24h固有能耗系数测试过程
4.温控器的设定 将温控器设定到某一温度（一般设定在67℃~68 ℃ ），使热 水器在接通、断开、接通的状态下周期地运行，直到稳定状态 不排水储水平均温度θM在65±3℃.
SUCCESS
THANK YOU
2019/7/11
24h固有能耗系数测试过程
b. 环境温度为20+-2℃（测试点选择在被测电热水器与测试角壁的中间点或距离 被测电热水器1m处，取最小值，并位于被测电热水器的一般高度）
c. 相对湿度不超过85%，不应在热水从电热水器中排除的瞬间取得 d. 在被测电热水器规定的额定输入功率下进行，偏差不能大于+-5% e. 进水温度保持在15+-2℃ f. 正常安装使用状态，不排水水压应在0.28MPa±0.05MPa，与额定压力之间保
2.热水器输出率测试
切断电源，通过安装在出水口的阀门控制放水流, 从开始放水15s后记录进水 和出水温度，在放水期间每间隔5s记录一次，连续放水至出水温度低于最高放 水温度20℃为止，停止放水，计算平均放水温 度θp和放出水的质量mp。
PS： ① 开始放水的15s内热水器需要预热出水管路从而造成实测温度低于实际温度

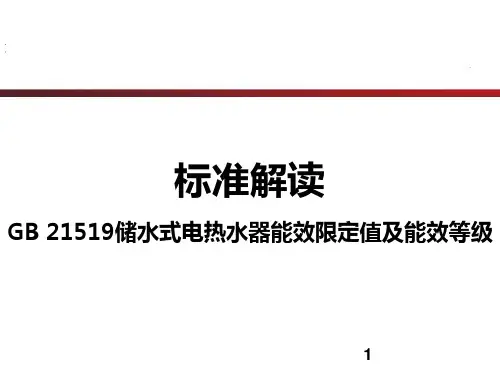

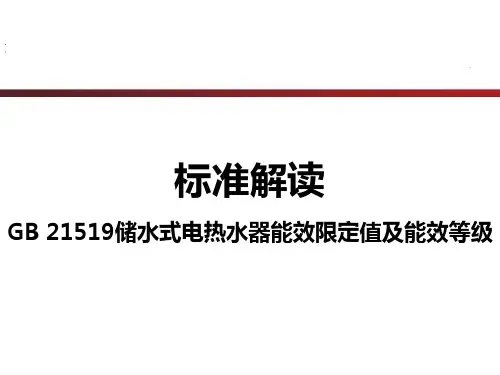

标准解读
GB 21519储水式电热水器能效限定值及能效等级
