序批式活性污泥法实验讲义序批式活性污泥处理系统也称间歇式活性污泥处理系统，即SBR工艺（Sequencing Batch Reactor)。
一．实验目的1．应熟练掌握SBR活性污泥法工艺各工序操作要点；2．熟练掌握活性污泥浓度、COD和SV%的测定方法；3．了解SBR活性污泥工艺曝气池的内部构造和主要组成；4．了解有机负荷对有机物去除率及活性污泥增长率的影响。
二．实验原理SBR工艺作为活性污泥法的一种，其去除有机物的机理与传统的活性污泥法相同。
但SBR技术采用时间分割的操作方式替代空间分割的操作方式，非稳定生化反应替代稳态生化反应，静置理想沉淀替代传统的动态沉淀，它的主要特征是在运行上的有序和序批操作。
SBR技术的核心是SBR反应池，该池集水质均化、初沉、生物降解、二沉等功能于一身，无污泥回流系统。
正是SBR工艺这些特殊性使其具有以下优点：1、理想的推流过程（流态上属于完全混合式，有机物降解方面是随时间上的推流）使生化反应推动力增大，效率提高，池内厌氧、好氧处于交替状态，净化效果好。
2、运行效果稳定，污水在理想的静止状态下沉淀，需要时间短、效率高，出水水质好。
3、耐冲击负荷，池内有滞留的处理水，对污水有稀释、缓冲作用，有效抵抗水量和有机污物的冲击。
4、工艺过程中的各工序可根据水质、水量进行调整，运行灵活。
5、处理设备少，构造简单，便于操作和维护管理。
6、反应池内存在DO、BOD5浓度梯度，有效控制活性污泥膨胀。
7、SBR法系统本身也适合于组合式构造方法，利于废水处理厂的扩建和改造。
8、脱氮除磷，适当控制运行方式，实现好氧、缺氧、厌氧状态交替，具有良好的脱氮除磷效果。
9、工艺流程简单、造价低。
主体设备只有一个序批式序批反应器，无二沉池、污泥回流系统，调节池、初沉池也可省略，布置紧凑、占地面积省。
SBR的工艺流程如图1所示：进水反应沉淀闲置图1 SBR工艺曝气池运行工序示意图SBR实验装置：由原水箱、SBR反应池、PLC控制器和触摸屏组成。
定义与特点反应过程反应原理工作原理适用范围去除固体杂质调节水质水量降低有机物浓度030201预处理生物反应化学反应反应阶段将沉淀下来的污泥回流到反应阶段，以增加微生物量，提高污水处理效果。
沉淀阶段污泥回流泥水分离排放水污泥处理排放阶段反应器的设计应考虑其容积、形状、高度、底部形状、支架和附件等因素，以实现良好的水力性能和稳定性。
反应器一般采用钢结构或钢筋混凝土结构，内部可采用不同的填料或曝气器以实现不同的工艺效果。
反应器是SBR污水处理工艺的核心设备之一，主要作用是进行生物反应。
反应器曝气设备的主要作用是为反应器中的微生物提供氧气，促进微生物的代谢和生长。
曝气设备一般采用空气泵、罗茨风机或离心风机等设备，将空气通过曝气管或曝气盘等装置注入反应器中。
曝气设备应根据工艺需求和反应器大小选择合适的型号和功率，并设置合理的曝气时间和强度。
曝气设备污泥泵的主要作用是将反应器中的污泥抽出，以便进行后续处理或处置。
污泥泵一般采用离心泵、螺杆泵或隔膜泵等类型，其选型应根据反应器的形状、大小和污泥的特性进行选择。
污泥泵的流量和扬程应满足工艺需求，并应设置合适的管路和阀门，以确保污泥的顺利排出。
撇水器的主要作用是将反应器中的水分从污泥中分离出来，以便进行后续处理或排放。
撇水器一般采用堰板式、旋转式或叶片式等类型，其设计应考虑反应器的形状、大小和污泥的特性进行选择。
撇水器的堰板高度、旋转速度或叶片角度等参数应满足工艺需求，以确保水分能够顺利地排出反应器。
高效去除污染物SBR工艺通过在反应器中实现微生物的吸附和降解，能够高效地去除污水中的污染物，包括有机物、氮、磷等。
SBR工艺适用于多种类型的污水，包括生活污水、工业废水和农业废水等，具有广泛的适应性。
SBR工艺可以根据实际需要调整运行方式，例如可以采取间歇运行或连续运行，也可以进行周期性的调节。
SBR工艺采用了高效的反应器，可以在较小的空间内实现污水的处理，从而节省了占地面积。
序批式活性污泥法（SBR）工艺介绍1、SBR工艺介绍序批式活性污泥法，又称间歇式活性污泥法。
污水在反应池中按序列、间歇进入每个反应工序，即流入、反应、沉淀、排放和闲置五个工序。
2、SBR的工作过程SBR工作过程是：在较短的时间内把污水加入到反应器中，并在反应器充满水后开始曝气，污水里的有机物通过生物降解达到排故要求后停止曝气，沉淀一定时间将上清液排出。
上述过程可概括为：短时间进水-曝气反应-沉淀-短时间排水-进入下个工作周期，也可称为进水阶段-加入底物、反应阶段-底物降解、沉淀阶段-固液分离、排水阶段-排上清液和待机阶段-活性恢复五个阶段。
（1）进水阶段进水阶段指从向反应器开始进水至到达反应器最大容积时的一段时间。
进水阶段所用时间需根据实际排水情况和设备条件确定。
在进水阶段，曝气池在一定程度上起到均衡污水水质、水量的作用，因而，阳R对水质、水量的波动有一定的适应性。
在此期间可分为三种情况：曝气(好氧反应)、搅拌(厌氧反应)及静置。
在曝气的情况下有机物在进水过程中已经开始被大量氧化，在搅拌的情况下则抑制好氧反应。
对应这三种方式就是非限制曝气、半限制曝气和限制曝气。
运行时可根据不同微生物的生长特点、废水的特性和要达到的处理目标，采用非限制曝气、半限制曝气和限制曝气方式进水。
通过控制进水阶段的环境，就实现了在反应器不变的情况下完成多种处理功能。
而连续流中由于各构筑物和水泵的大小规格已定，改变反应时间和反应条件是困难的。
（2）反应阶段是SBR主要的阶段，污染物在此阶段通过微生物的降解作用得以去除。
根据污水处理的要求的不同，如仅去陈有机碳或同时脱氯陈磷等，可调整相应的技术参数，并可根据原水水质及排放标准具体情况确定反应阶段的时间及是否采用连续曝气的方式。
（3）沉淀阶段沉淀的目的是固液分离,相当于传统活性污泥法的二次沉淀他的功能。
停止曝气和搅拌，使混合液处于静止状态，完成泥水分离，静态沉淀的效果良好。
经过沉淀后分离出的上清液即可排放,沉淀的目的是固液分离，污泥絮体和上清液分离。

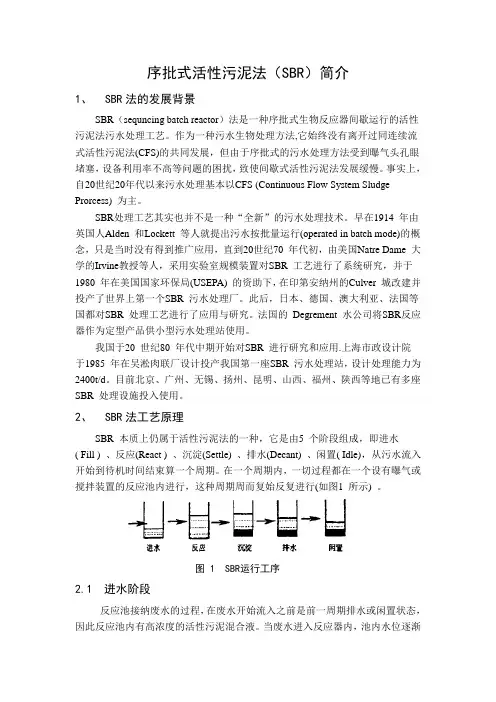

序批式活性污泥法（SBR）简介1、SBR法的发展背景SBR（sequncing batch reactor）法是一种序批式生物反应器间歇运行的活性污泥法污水处理工艺。
作为一种污水生物处理方法,它始终没有离开过同连续流式活性污泥法(CFS)的共同发展，但由于序批式的污水处理方法受到曝气头孔眼堵塞，设备利用率不高等问题的困扰，致使间歇式活性污泥法发展缓慢。
事实上，自20世纪20年代以来污水处理基本以CFS (Continuous Flow System Sludge Prorcess) 为主。
SBR处理工艺其实也并不是一种“全新”的污水处理技术。
早在1914 年由英国人Alden 和Lockett 等人就提出污水按批量运行(operated in batch mode)的概念，只是当时没有得到推广应用，直到20世纪70 年代初，由美国Natre Dame 大学的Irvine教授等人，采用实验室规模装置对SBR 工艺进行了系统研究，并于1980 年在美国国家环保局(USEPA) 的资助下，在印第安纳州的Culver 城改建并投产了世界上第一个SBR 污水处理厂。
此后，日本、德国、澳大利亚、法国等国都对SBR 处理工艺进行了应用与研究。
法国的Degrement 水公司将SBR反应器作为定型产品供小型污水处理站使用。
我国于20 世纪80 年代中期开始对SBR 进行研究和应用.上海市政设计院于1985 年在吴淞肉联厂设计投产我国第一座SBR 污水处理站，设计处理能力为2400t/d。
目前北京、广州、无锡、扬州、昆明、山西、福州、陕西等地已有多座SBR 处理设施投入使用。
2、SBR法工艺原理SBR 本质上仍属于活性污泥法的一种，它是由5 个阶段组成，即进水( Fill ) 、反应(React ) 、沉淀(Settle) 、排水(Decant) 、闲置( Idle)，从污水流入开始到待机时间结束算一个周期。
在一个周期内，一切过程都在一个设有曝气或搅拌装置的反应池内进行，这种周期周而复始反复进行(如图1 所示) 。
SBR工艺在工厂小型生活污水处理厂的应用一、本文概述随着工业化和城市化的快速发展，小型生活污水处理厂在保障水质安全和环境可持续发展方面扮演着越来越重要的角色。
在众多污水处理工艺中，序批式活性污泥法（Sequencing Batch Reactor，简称SBR）工艺因其高效、灵活和节能的特点，在小型生活污水处理厂中得到了广泛应用。
本文旨在探讨SBR工艺在工厂小型生活污水处理厂的应用，分析其处理效果、运行管理、经济效益及环境影响等方面的实际情况，以期为相关领域的实践和研究提供参考。
本文首先介绍了SBR工艺的基本原理和特点，包括其发展历程、工艺流程、主要设备及其功能等。
随后，结合具体工程案例，详细阐述了SBR工艺在小型生活污水处理厂的设计、建设和运行过程中的实际应用情况，包括工艺参数的确定、设备的选型与配置、运行管理要点等。
在案例分析的基础上，本文进一步分析了SBR工艺在小型生活污水处理厂中的处理效果，包括出水水质、污染物去除率等指标的评价，并探讨了其经济性和环境友好性。
本文总结了SBR工艺在小型生活污水处理厂应用中的优势与不足，并提出了针对性的改进建议。
展望了SBR工艺在未来小型污水处理领域的发展趋势和应用前景，以期为相关领域的实践和研究提供有益的借鉴和指导。
二、SBR工艺原理及特点SBR（Sequencing Batch Reactor）工艺，即序批式活性污泥法，是一种按间歇曝气方式来运行的活性污泥污水处理技术。
其工艺原理主要基于生物反应动力学原理，通过在单一反应池内依次完成进水、反应、沉淀、排水和闲置五个阶段，实现对污水的有效处理。
工艺流程简单：SBR工艺将曝气、沉淀、排水等功能集于一个反应池内，省去了传统活性污泥法的多个构筑物，从而简化了工艺流程，减少了占地面积和投资成本。
运行灵活：SBR工艺可以通过调整运行周期、反应时间、曝气量等参数，以适应不同水质和处理要求，具有较强的运行灵活性。
污泥产量低：SBR工艺通过间歇曝气的方式，可以在一定程度上抑制污泥的产生，从而降低污泥处理成本。
SBR工艺的原理及现状 前 言 SBR是序批式间歇活性污泥法（SeguencingBatch Reactor）的简称。
它是近年来在国内外被引起广泛重视和研究日趋增多的一种污水生物处理新技术泪前已有一些生产性装置在运行之中。
我国是近10多年来才开始对SBR污水生物处理工艺进行研究的。
1985年，上海市政设计院为上海吴淞肉联厂设计投产了我国第一座SBR污水处理站，设计处理水量为2400t/d.经几年的实际运行实践表明了良好的处理效果。
目前，SBR艺主要应用在以下几个污水处理领域：①城市污水[1]；②工业废水，主要有味精、啤酒、制药、焦化、餐饮、造纸、印染、洗涤、屠宰等工业的污水处理。
1 SBR处理工艺基本流程 SBR艺由按一定时间顺序间歇操作运行的反应器组成。
SBR艺的一个完整的操作过程，亦即每个间歇反应器在处理废水时的操作过程包括如下5个阶段：①进水期；②反应期；③沉淀期；④排水排泥期；⑤闲置期。
SBR的运行工况以间歇操作为特征。
其中自进水、反应、沉淀、排水排泥至闲置期结束为一个运行周期。
在一个运行周期中，各个阶段的运行时间、反应器内混合液体积的变化及运行状态等都可以根据具体污水的性质、出水水质及运行功能要求等灵活掌握。
2 SBR 工艺的主要性能特点 SBR作为废水处理方法具有下述主要特点：在空间上完全混合，时间上完全推流式，反应速度高，为获得同样的处理效率SBR法的反应池理论明显小于连续式的体积，且池越多，SBR的总体积越小。
工艺流程简单，构筑物少，占地省，造价低，设备费。
运行管理费用低。
静止沉淀，分离效果好，出水水质高。
运行方式灵活，可生成多种工艺路线。
同一反应器仅通过改变运行工艺参数就可以处理不同性质的废水。
由于进水结束后，原水与反应器隔离，进水水质水量的变化对反应器不再有任何影响，因此工艺的耐冲击负荷能力高。
间歇进水、排放以及每次进水只占反应器的2/3右，其稀释作用进一步提高了工艺对进水冲击负荷的耐受能力。
污水站SBR序批式活性污泥法工艺方案污水站是指用来处理城市污水的设施，而SBR序批式活性污泥法是一种常用的污水处理技术。
下面是一个关于污水站SBR序批式活性污泥法工艺方案的描述。
1. 工艺原理和过程流程:SBR序批式活性污泥法是一种通过分阶段进行接触氧化和沉淀的处理工艺。
其原理是将污水分成多个处理阶段，每个阶段包括进料、接触氧化、沉淀和放水等步骤。
2. 污水处理单元介绍:SBR序批式活性污泥法包含进水池、SBR反应池、二沉池以及出水池等单元。
- 进水池: 用于接收和调节进水质量和流量，并将污水送入SBR反应池。
- SBR反应池: 是进行生物接触氧化的核心单元，污水在此处与活性污泥接触，通过生物反应去除有机物质。
- 二沉池: 用于沉淀生物固体和部分悬浮物，并将上清液送入出水池。
- 出水池: 用于储存处理后的水，准备放水或进一步处理。
3. 运行方案和控制策略:SBR序批式活性污泥法工艺方案需要合理的运行和控制策略，包括进水流量的调控、活性污泥浓度的控制、反应时间的调整等。
- 进水流量调控: 根据进水质量和流量的变化，调整进水池的进水量，使处理系统能够稳定运行。
- 活性污泥浓度控制: 通过控制活性污泥的负荷和回流比例，使活性污泥浓度保持在适宜的范围内，以保证处理效果。
- 反应时间调整: 根据进水水质和处理要求，调整SBR反应池的反应时间，以保证充分的生物接触氧化和沉淀过程。
4. 污泥处理方案:活性污泥法处理污水产生的污泥需要经过处理和处置。
一种常用的处理方案是将污泥进行浓缩、脱水、消化和终端处理。
- 污泥浓缩和脱水: 使用污泥浓缩设备将活性污泥浓缩，然后将其送入污泥脱水设备，通过压榨和过滤等方法去除水分。
- 污泥消化: 将浓缩脱水后的污泥送入污泥消化器进行高温发酵，以降低污泥体积和稳定其性质。
- 终端处理: 经过消化后的污泥可以进行土壤改良、填埋或焚烧等终端处理，以实现无害化处置。
综上所述，污水站采用SBR序批式活性污泥法可有效处理城市污水。
