永磁同步电动机构造

永磁同步电机结构形式永磁同步电机是一种利用永磁体产生磁场和电流之间的相互作用来产生旋转力矩的电机。

它的结构形式主要包括转子部分和定子部分。

1. 转子部分永磁同步电机的转子部分通常由永磁体和转子铁芯组成。

永磁体是永磁同步电机的核心部件，它产生的磁场与定子磁场相互作用，产生电磁转矩。

永磁体通常由稀土永磁材料制成，如钕铁硼磁铁和钴磁铁等。

永磁体的形状可以是圆柱形、方形或弧形等，具体形状取决于电机的使用要求。

转子铁芯是固定在永磁体周围的一块铁磁材料，它起到了保护和支撑永磁体的作用。

转子铁芯的形状可以是圆柱形或方形等，具体形状也取决于电机的使用要求。

2. 定子部分永磁同步电机的定子部分主要由定子铁芯、绕组和绝缘材料组成。

定子铁芯是固定在电机外壳内的一块铁磁材料，它起到了引导磁场和增强磁场的作用。

定子铁芯的形状通常是圆环形，具有槽槽的结构，以容纳绕组。

绕组是定子部分的核心组件，它由导线绕制而成。

绕组的形状和排列方式取决于电机的使用要求和设计要求。

在绕组中，电流通过导线产生的磁场与永磁体产生的磁场相互作用，产生电磁转矩。

绝缘材料用于隔离和保护绕组，防止绕组与定子铁芯之间的短路和电气故障。

常用的绝缘材料有绝缘漆和绝缘纸等。

3. 其他部分除了转子部分和定子部分，永磁同步电机还包括轴承、机械部件和冷却系统等。

轴承用于支撑转子部分，以保证电机的正常运转。

常用的轴承类型有滚动轴承和滑动轴承等。

机械部件包括电机的外壳、连接件和转子与负载之间的机械传动装置等。

机械部件的设计和选择要考虑电机的使用环境和负载要求。

冷却系统用于散热，保证电机的正常运行。

常用的冷却方式有自然冷却、强制风冷和液冷等。

总结：永磁同步电机的结构形式主要包括转子部分和定子部分。

转子部分由永磁体和转子铁芯组成，定子部分由定子铁芯、绕组和绝缘材料组成。

除此之外，电机还包括轴承、机械部件和冷却系统等。

不同的结构形式适用于不同的应用场景，需要根据具体的需求进行选择和设计。

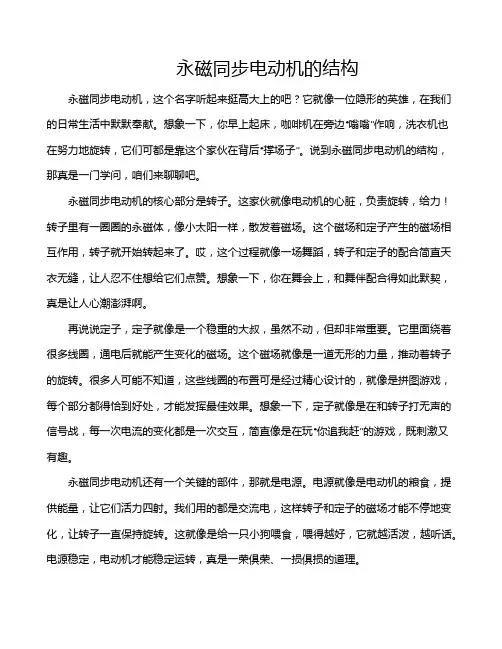

永磁同步电动机的结构永磁同步电动机，这个名字听起来挺高大上的吧？它就像一位隐形的英雄，在我们的日常生活中默默奉献。

想象一下，你早上起床，咖啡机在旁边“嗡嗡”作响，洗衣机也在努力地旋转，它们可都是靠这个家伙在背后“撑场子”。

说到永磁同步电动机的结构，那真是一门学问，咱们来聊聊吧。

永磁同步电动机的核心部分是转子。

这家伙就像电动机的心脏，负责旋转，给力！转子里有一圈圈的永磁体，像小太阳一样，散发着磁场。

这个磁场和定子产生的磁场相互作用，转子就开始转起来了。

哎，这个过程就像一场舞蹈，转子和定子的配合简直天衣无缝，让人忍不住想给它们点赞。

想象一下，你在舞会上，和舞伴配合得如此默契，真是让人心潮澎湃啊。

再说说定子，定子就像是一个稳重的大叔，虽然不动，但却非常重要。

它里面绕着很多线圈，通电后就能产生变化的磁场。

这个磁场就像是一道无形的力量，推动着转子的旋转。

很多人可能不知道，这些线圈的布置可是经过精心设计的，就像是拼图游戏，每个部分都得恰到好处，才能发挥最佳效果。

想象一下，定子就像是在和转子打无声的信号战，每一次电流的变化都是一次交互，简直像是在玩“你追我赶”的游戏，既刺激又有趣。

永磁同步电动机还有一个关键的部件，那就是电源。

电源就像是电动机的粮食，提供能量，让它们活力四射。

我们用的都是交流电，这样转子和定子的磁场才能不停地变化，让转子一直保持旋转。

这就像是给一只小狗喂食，喂得越好，它就越活泼，越听话。

电源稳定，电动机才能稳定运转，真是一荣俱荣、一损俱损的道理。

有趣的是，永磁同步电动机的结构相对简单，维护也比较容易。

这就像是你买了一辆车，发动机不复杂，保养起来省心多了。

很多人认为电动机就应该复杂，实际上，越简单越好。

就像有些事情，看似简单，做起来却得心应手，越琢磨越觉得它的美妙。

大家也知道，越简单的东西，往往越容易被忽视，但它们在关键时刻却能展现出非凡的能力。

别忘了，永磁同步电动机的效率可是杠杠的。

相较于传统的电动机，它能把电能转化为机械能的效率大大提高，这就像是你去跑步，跑得更快更省力，简直太棒了。

简述永磁同步电机工作的组成永磁同步电机是一种工作原理基于磁场相互作用的电动机，它由多个组成部分构成。

本文将从永磁体、定子、转子、控制器等方面来简述永磁同步电机的工作组成。

一、永磁体永磁体是永磁同步电机中最关键的组成部分，它负责产生永磁场。

永磁体通常由稀土磁铁制成，具有高磁导率和高矫顽力，能够产生强大的磁场。

这种永磁体的磁场稳定性高，不易丧失磁性，因此能够提供稳定的磁场供给电机工作。

二、定子定子是永磁同步电机的固定部分，它由定子铁芯和定子绕组构成。

定子铁芯是由硅钢片叠压而成，具有较低的磁导率，能够减小铁芯对磁场的干扰。

定子绕组则是由若干匝的线圈组成，通过电流激励产生磁场，与转子磁场相互作用产生转矩。

定子绕组的设计和布置方式会影响电机的性能和效率。

三、转子转子是永磁同步电机的旋转部分，它由转子铁芯和永磁体构成。

转子铁芯同样由硅钢片叠压而成，用于减小铁芯对磁场的干扰，提高电机的效率。

而永磁体则负责产生转子磁场。

转子磁场与定子磁场相互作用，产生转矩，驱动电机旋转。

四、控制器控制器是永磁同步电机的核心部件，它负责控制电机的运行。

控制器通常由电路板、微处理器和传感器组成。

电路板用于连接各个部件，实现信号的传输和处理。

微处理器则是控制器的大脑，根据传感器反馈的信息，对电机进行精确的控制。

传感器可以实时监测电机的转速、转矩、温度等参数，为控制器提供反馈信号，使电机能够在不同工况下保持稳定运行。

永磁同步电机的工作组成包括永磁体、定子、转子和控制器。

其中，永磁体负责产生稳定的磁场，定子和转子通过磁场的相互作用产生转矩，驱动电机旋转。

而控制器则对电机进行精确的控制，实现电机的高效运行。

这些组成部分相互配合，共同完成永磁同步电机的工作。

一、概述三相交流永磁同步电机是一种广泛应用于工业和家用领域的电动机，其具有高效率、高可靠性和良好的动态特性等优点。

了解其工作原理对于工程师和技术人员来说十分重要。

本文将介绍三相交流永磁同步电机的工作原理及其相关知识。

二、三相交流永磁同步电机的结构1. 三相交流永磁同步电机由定子和转子两部分组成。

2. 定子上布置有三组对称的绕组，相位角相互相差120度，通过三个外接电源输入相位相同但是相位差120°的交流电，产生一个与该交流电相位速度同步的旋转磁场。

3. 转子上有一组永磁体，产生一个恒定的磁场。

三、三相交流永磁同步电机的工作原理1. 三相交流电源提供了旋转磁场，使得转子上的永磁体受到作用力。

2. 转子上的永磁体受到旋转磁场的作用力，产生转矩，驱动机械装置工作。

3. 根据洛伦兹力的作用原理，当转子转动时，永磁体受到旋转磁场的作用力，产生转矩，这就是永磁同步电机产生动力的原理。

四、三相交流永磁同步电机的控制方法1. 空载时，调节供电频率和电压等参数，使得永磁同步电机的转速等于旋转磁场的转速。

2. 负载时，通过改变电源提供的电压和频率，调节永磁同步电机的转速。

五、三相交流永磁同步电机的应用领域1. 工业生产线上的传动设备，如风机、泵、压缩机等。

2. 家用电器，如洗衣机、空调、电动车等。

六、结语通过本文的介绍，我们可以了解到三相交流永磁同步电机的结构、工作原理和控制方法等方面的知识。

掌握这些知识可以帮助工程师和技术人员更好地设计、应用和维护三相交流永磁同步电机，促进其在工业和家用领域的广泛应用。

七、三相交流永磁同步电机的优势1. 高效性能：三相交流永磁同步电机的永磁体产生恒定磁场，与旋转磁场同步工作，因此具有高效率和较低的能耗。

2. 高动态响应：由于永磁同步电机的磁场是固定且稳定的，因此可以实现快速响应和高动态性能，适用于需要频繁启动和变速的场合。

3. 高可靠性：永磁同步电机不需要外部激励，减少了绕组的损耗，使得其具有较高的可靠性和长寿命。

永磁同步发电机的结构直驱式永磁发电机在结构上主要有轴向与盘式两种结构，轴向结构又分为内转子、外转子等；盘式结构又分为中间转子、中间定子、多盘式等；另外还有双凸极发电机与开关磁阻发电机。

一、内转子永磁同步发电机1.结构模型图6-9为内转子永磁同步风力发电机组的结构模型。

与普通交流电机一样，永磁同步发电机也由定子和转子两部分组成，定子、转子之间有空气隙，转子由多个永久磁铁构成。

图6-10为内转子永磁同步发电机的结构模型。

图6-9 内转子永磁同步风力发电机组的结构模型图6-10 内转子永磁同步发电机的结构模型2.定子结构永磁同步发电机的定子铁芯通常由0.5mm厚的硅钢片制成以减小铁耗，上面冲有均匀分布的槽，槽内放置三相对称绕组。

定子槽形通常采用与永磁同步电动机相同的半闭口槽，如图6-11所示。

为有效削弱齿谐波电动势和齿槽转矩，通常采用定子斜槽。

定子绕组通常由圆铜线绕制而成，为减少输出电压中的谐波含量，大多采用双层短距和星形接法，小功率电机中也有采用单层绕组的，特殊场合也采用正弦绕组。

3.转子结构由于永磁同步发电机不需要起动绕组，转子结构比异步启动永磁同步电动机简单，有较充足的空间放置永磁体。

转子通常由转子铁芯和永磁体组成。

转子铁芯既可以由硅钢片叠压而成，也可以是整块钢加工而成。

根据永磁体放置位置的不同，将转子磁极结构分为表面式和内置式两种。

表面式转子结构的永磁体固定在转子铁芯表面，结构简单，易于制造。

内置式转子结构的永磁体位于转子铁芯内部，不直接面对空气隙，转子铁芯对永磁体有一定的保护作用，转子磁路的不对称产生磁阻转矩，相对于表面式结构可以产生更强的气隙磁场，有助于提高电机的过载能力和功率密度，但转子内部漏磁较大，需要采取一定的隔磁措施，转子结构和加工工艺复杂，且永磁体用量多。

图6-11 典型永磁同步发电机的结构示意图1—定子铁芯；2—定子槽；3—转子铁芯；4—永磁体；5—轴二、外转子永磁同步发电机1.外转子永磁同步风力发电机组外转子永磁同步风力发电机的发电绕组在内定子上，绕组与普通三相交流发电机类似；转子在定子外侧，由多个永久磁铁与外磁轭构成，外转子与风轮轮毂安装成一体，一同旋转。

永磁同步电动机系统原理永磁同步电动机（Permanent Magnet Synchronous Motor，PMSM）是一种采用永磁体作为励磁源的同步电动机。

与传统的交流感应电动机相比，永磁同步电动机具有更高的效率和功率因数，更快的响应速度和更高的转矩密度。

它在许多领域，如交通工具、工业机械和家用电器中得到了广泛应用。

1.永磁同步电动机结构2.变流器变流器是永磁同步电动机系统的关键部分，用于将直流电源的能量转换为交流电能。

它包括整流单元、逆变单元和滤波电路。

整流单元将交流电源转换为直流电源，逆变单元将直流电源逆变为供给电动机的交流电源。

3.控制系统控制系统负责对永磁同步电动机系统的运行进行控制。

它将传感器得到的电机转速、转矩等信号传递给控制器，并根据系统的工作状态来控制变流器的工作。

控制系统根据需求控制电机的转速和转矩，确保电动机在不同负载条件下的稳定运行。

4.工作原理在永磁同步电动机系统中，控制器会根据传感器传递的信号计算出电机的转速和转矩。

然后，控制器会遵循特定的控制算法，调整变流器的输出电压和频率，以确保电机的转矩和速度与期望值匹配。

当电动机开始运行时，变流器通过向定子绕组加载相应的电流，产生旋转磁场。

永磁体上的永磁场会与定子绕组中的电流产生的磁场相互作用，从而在转子上形成一个旋转磁场。

转子上的磁场会随着旋转，而永磁体保持其磁场方向不变。

这种磁场的相对运动产生了电磁转矩，推动转子旋转。

同时，定子绕组中的交变磁场也会感应出其中一种电势，控制器通过调整变流器的输出电压和频率来保持电势稳定。

通过控制变流器输出的电流和频率，可以实现电动机的速度和转矩控制。

例如，增大电流可以增加电机的转矩，增大频率可以增加电机的速度。

控制器会通过对变流器的电压和频率进行调整，从而使电动机能够满足不同工况下的需求。

总结：永磁同步电动机系统通过使用永磁体作为励磁源，结合功率电子变流器和控制系统，实现对电机速度和转矩的精确控制。

简述永磁同步电机的结构永磁同步电机是一种利用永磁体产生磁场的电机，其结构包括定子和转子两部分。

第一，定子部分：定子是永磁同步电机的固定部分，通常由外壳、定子铁心和定子绕组组成。

1. 外壳：定子的外壳是保护定子部分的外部结构，通常采用金属材料，如铝合金等。

2. 定子铁心：定子铁心是定子的主要机械支撑结构，通常由硅钢片叠装而成，以减小磁阻，提高能效。

3. 定子绕组：定子绕组是定子的主要电磁部分，由若干匝的绕组线组成。

绕组线一般采用高导磁性、低电阻的铜线，通过定子铁心的槽槽来保持形状和位置。

第二，转子部分：转子是永磁同步电机的旋转部分，通常由转子铁心和永磁体组成。

1. 转子铁心：转子铁心是转子的主要机械支撑结构，通常由硅钢片叠装而成，以减小磁阻，提高能效。

2. 永磁体：永磁体是永磁同步电机的核心部分，它能够产生恒定的磁场。

常见的永磁体材料有钕铁硼(NdFeB)、钴磁铁(CoFe)等。

永磁体通常安装在转子铁心上，通过磁场与定子绕组的磁场相互作用，达到转子的运动。

除了上述主要结构以外，永磁同步电机还包括定位传感器、轴承、连接线等次要结构部分。

1. 定位传感器：定位传感器用于检测转子的位置和角度，以实现精确的电机控制。

常见的定位传感器包括霍尔元件、编码器等。

2. 轴承：轴承用于支撑转子的旋转，通常采用滚珠轴承或滑动轴承，以减小摩擦阻力，提高电机的运行效率和稳定性。

3. 连接线：连接线用于连接定子绕组和外部电源或控制电路，通常采用导电性能好、耐高温、耐腐蚀的导线材料。

参考内容：- 《电机与拖动》（第五版），刘正湧、郭昱辉、王星星，中国电力出版社，2017年- 《电力电子技术基础与应用》（第三版），徐宇、刘臣、吴中华等，机械工业出版社，2019年- 《永磁同步电机理论与应用》（第二版），蒋皓、吴冬梅等，中国电力出版社，2018年- 《电力电子技术概论》（第三版），蔡晓明、胡明等，机械工业出版社，2015年。
