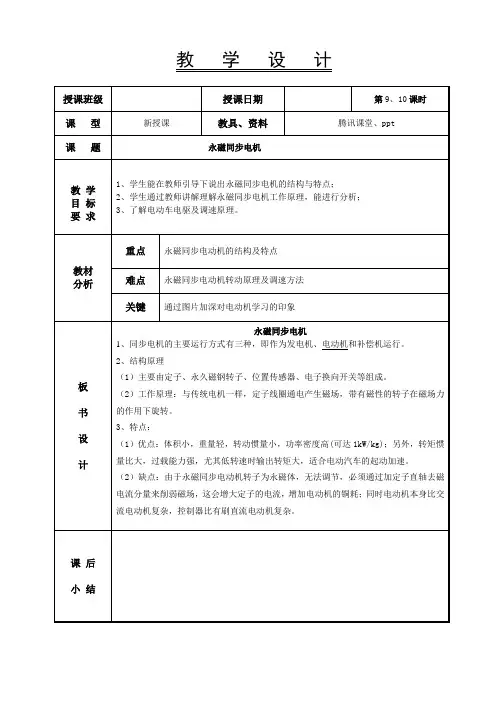

4-永磁同步电动机(基础)

1.论述永磁电机相对于传统电励磁电机的优缺点优点：①取消了励磁系统，降低了损耗，提高了效率；②取消了励磁绕组和励磁电源，结构简单，运行可靠；③稀土永磁电机结构紧凑，体积小，重量轻；④电机的尺寸和形状灵活多变；⑤微型永磁直流电动机，由于结构工艺简单、质量减轻，总成本一般比电励磁电机低。

缺点：①控制问题由于永磁电机是靠永磁体建立机电能量转换所需，气隙磁场永磁电机制成后不需外界能量即可维持其磁场，但也造成从外部调节、控制其磁场极为困难。

永磁发电机难以从外部调节其输出电压和功率因数，永磁直流电动机不能再用改变励磁的办法来调节其转速。

②不可逆退磁问题如果设计或使用不当，永磁电机在过高（钕铁硼永磁）或过低（铁氧体永磁）温度时，在冲击电流产生的电枢反应作用下，或在剧烈的机械震动时有可能产生不可逆退磁，或叫失磁，使电机性能降低，甚至无法使用。

③成本问题铁氧体永磁电机，特别是微型永磁直流电动机，由于结构工艺简单、质量减轻，总成本一般比电励磁电机低，因而得到了极为广泛的应用。

由于稀土永磁目前价格还比较贵，稀土永磁电机的成本一般比电励磁电机高，这需要用它的高性能和运行费用的节省来补偿。

2.画出永磁材料的特性曲线，并列出其主要参数永磁材料的主要磁性能指标是：剩磁(Jr, Br)、矫顽力(bHc)、内禀矫顽力(jHc)、磁能积(BH)m。

我们通常所说的永磁材料的磁性能，指的就是这四项。

永磁材料的其它磁性能指标还有：居里温度(Tc)、可工作温度(Tw)、剩磁及内禀矫顽力的温度系数(Brθ, jHcθ)、回复导磁率(μrec.)、退磁曲线方形度( Hk/ jHc)、高温减磁性能以及磁性能的均一性等。

永磁材料的物理性能还包括密度、电导率、热导率、热膨胀系数等；机械性能则包括维氏硬度、抗压（拉）强度、冲击韧性等。

此外，永磁材料的性能指标中还有重要的一项，就是表面状态及其耐腐蚀性能。

磁能积曲线(BH)max 退磁曲线上任何一点的B和H的乘积即Bm、 Hm和（BH）代表了磁铁在气隙空间所建立的磁能量密度，即气隙单位体积的静磁能量，由于这项能量等于磁铁Bm与Hm的乘积，因此称为磁能积，磁能积随B而变化的关系曲线称为磁能曲线，其中一点对应的Bd和Hd的乘积有最大值，称为最大磁能积。

1.内功率因数角：定子相电流与空载反电势的夹角，定子相电流超前时为正。

2.功率角（转矩角）：外施相电压超前空载反电势的角度，是表征负载大小的象征。

3.功率因数角：外施相电压与定子相电流的夹角。

4.内功率因数角决定直轴电枢反应是出于增磁还是去磁状态的因素。

5.实际的空载反电势由磁钢产生的空载气隙磁通在电枢绕组中感应产生，当实际反电势大于临界反电势时，电动机将处于去磁工作状态。

空载损耗与空载电流是永磁电机出厂试验的两个重要指标，而空载反电势对这两个指标的影响尤其重大。

空载反电势变动时空载损耗和空载电流也有一个最小值，空载反电势设计得过大或过小都会导致空载损耗和空载电流的上升，这是因为过大或过小都会导致空载电流中直轴电流分量急剧增大的缘故。

还对电动机的动、稳态性能均影响较大。

永磁机的尺寸和性能改变时，曲线定子电流I=f(E)是一条V形曲线。

（类似于电励磁同步机定子电流和励磁电流的关系曲线）6.由于永磁同步电动机的直轴同步电抗一般小于交轴同步电抗，磁阻转矩为一负正弦函数，因而矩角特性曲线上最大值所对应的转矩角大于90度，而不像电励磁同步电机那样小于90度。

这是一个特点。

7.工作特性曲线：知道了空载反电势、直轴同步电抗、交轴同步电抗和定子电阻后，给出一系列不同的转矩角，便可以求出相应的输入功率，定子相电流和功率因数，然后求出电动机在此时的损耗，便可以得到电动机出去功率和效率，从而得到电动机稳态运行性能与输出功率之间的关系曲线，即为电动机工作曲线。

8.铁心损耗：电动机温度和负载变化导致磁钢工作点改变，定子齿、轭部磁密也随之变化。

温度越高，负载越大，定子齿、轭部的磁密越小，铁耗越小。

工程上采用与感应电机铁耗类似的公式，然后进行经验修正。

9.计算极弧系数：气隙磁密平均值与最大值的比值。

它的大小决定气隙磁密分布曲线的形状，因而决定励磁磁势分布的形状、空气隙的均匀程度以及磁路的饱和程度。

其大小还影响气隙基波磁通与气隙总磁通比值，即磁钢利用率，和气隙中谐波的大小。

1、基本概念电机：依据电磁感应定律实现电能的转换或传递的一种电磁装置。

基本原理：法拉第电磁感应定律电动机---动电生磁（定子三相对称电流产生圆形旋转磁场，带动转子运动）发电机---磁变生电（转子磁场旋转，在定子侧感应三相对称电压）2、电机分类3、常用汽车电机类型对比1、整机结构电流的磁效应在电流周围存在磁场（动电生磁），即电流的磁效应。

1）、直线电流产生的磁场2）、环形电流产生的磁场磁路最短原理线圈通电外加磁感应强度转子内外磁力线形成最短回路转子旋转磁阻最小原理A相线圈接通电源产生磁通，磁力线从最近的转子齿极通过转子铁芯，磁力线可看成极有弹力的线，在磁力的牵引下转子开始逆时针转动，到了30度转子不再转动，此时磁路最短。

为了使转子继续转动，在转子转到30度前已切断A相电源在30度接通B相电源，磁通从最近的转子齿极通过转子铁芯，见下左图，于是转子继续转动。

中间图是转子转到40度的图，右面图是转到50度的图，磁力一直牵引转子转到60度为止。

2、电机旋转电动机的三相定子绕组以互隔120°的方式嵌放在定子铁芯中。

当三个绕组分别接入三相交流电后，便可以产生旋转磁场。

规定：电流为正值时，电流从绕组首端流入，从末端流出；电流为负值时，电流从绕组末端流入，从首端流出。

电磁转矩由两部分组成，一部分是由永磁磁场与电枢反应磁场相互作用形成的基本电磁转矩，称为永磁转矩；二是由交直轴磁阻不等引起的磁阻转矩，当交直轴磁阻相等时，该项为零。

L为电感，μ为相对磁导率，N为匝数，A为磁路面积，l为磁路长度。

T e为电磁转矩，p为极对数， i d、 i q为直、交轴电流，L d、L q为直、交轴电感。

反电势E=4.44fKNΦE为反电势，f为频率， N为匝数，Φ为磁通转矩波动转矩波动是客户关心的重要指标之一，与动力机械的工作能力、能源消耗、效率、运转寿命及安全性能等因素紧密联，并且对电机的NVH性能有重要影响，因此转矩波动越小越好。

WORD 文档可编辑技术资料 专业分享第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。

在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。

在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。

在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。

但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。

1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。

一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。

和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。

由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。

永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。

就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。

图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。

交流永磁同步电机结构与工作原理2．1．1交流永磁同步电机的结构永磁同步电机的种类繁多，按照定子绕组感应电动势的波形的不同，可以分为正弦波永磁同步电机(PMSM)和梯形波永磁同步电机(BLDC)【261。

正弦波永磁同步电机定子由三相绕组以及铁芯构成，电枢绕组常以Y型连接，采用短距分布绕组；气隙场设计为正弦波，以产生正弦波反电动势；转子采用永磁体代替电励磁，根据永磁体在转子上的安装位置不同，正弦波永磁同步电机又分为三类：凸装式、嵌入式和内埋式。

本文中采用的电机为凸装式正弦波永磁同步电机，结构如图2一l所示，定子绕组一般制成多相，转子由永久磁钢按一定对数组成，本系统的电机转子磁极对数为两对，则电机转速为n=60f／p，f为电流频率，P为极对数。

图2一l凸装式正弦波永磁同步电机结构图目前，三相同步电机现在主要有两种控制方式，一种是他控式(又称为频率开环控制)；另一种是自控式(又称为频率闭环控制)[27】。

他控式方式主要是通过独立控N#l-部电源频率的方式来调节转子的转速不需要知道转子的位置信息，经常采用恒压频比的开环控制方案。

自控式永磁同步电机也是通过改变外部电源的频率来调节转子的转速，与他控式不同，外部电源频率的改变是和转子的位置信息是有关联的，转子转速越高，定子通电频率就越高，转子的转速是通过改变定子绕组外加电压(或电流)频率的大小来调节的。

由于自控式同步电机不存在他控式同步电机的失步和振荡问题，并且永磁同步电机永磁体做转子也不存在电刷和换向器，降低了转子的体积和质量，提高了系统的响应速度和调速范围，且具有直流电动机的性能，所以本文采用了自控式交流永磁同步电机。

当把三相对称电源加到三相对称绕组上后，自然会产生同步速的旋转的定子磁场，同步电机转子的转速是与外部电源频率保持严格的同步，且与负载大小没关系。

2．1．2交流永磁同步电机的工作原理本系统采用的是自控式交直交电压型电机控制方式，由整流桥、三相逆变电路、控制电路、三相交流永磁电机和位置传感器构成，其结构原理图如图2—2所示。

第5章 永磁同步电动机系统及其S P W M 控制 除一些利用异步转矩或磁阻转矩起动的永磁同步电动机之外，绝大多数的永磁同步电动机(Permanent Magnet Synchronous Motor, PMSM)需要逆变器驱动以平稳起动及稳定运行。

因此一般意义上的永磁同步电动机系统是指具有位置传感的、SPWM 逆变器驱动的永磁同步电动机，或称为正弦波驱动的无刷直流电动机，很多的文献也直接将之简称为永磁同步电动机。

本章主要阐述永磁同步电动机即正弦波无刷直流电动机的原理及其SPWM 控制。

5.1永磁同步电动机系统的构成及设计特点5.1.1永磁同步电动机系统的构成与前一章的方波无刷直流电动机相比较，虽然两者都是自同步运行的永磁同步电动机，均由永磁同步电动机、转子位置传感器和控制驱动电路三部分组成，但在运行原理上存在较大的差异。

方波无刷直流电动机中，只需要若干个磁极位置处的开关信号就可以形成换相逻辑，从而产生在空间跳跃旋转的定子磁动势；通过平顶波反电动势的设计及矩形电流波形的控制，可以产生近似恒定的电磁转矩，转矩平稳性较差。

而在永磁同步电动机中，为产生恒定的电磁转矩，一般采用SPWM 信号驱动功率电路，在电动机三相绕组中产生正弦波的电流，从而形成连续旋转的定子圆形旋转磁场，因此需要检测连续的转子位置信息。

图5-1所示框图为永磁同步伺服电动机的基本结构之一。

转子位置传感器为旋转变压器或编码器等，通过轴角变换电路或计数器等可以将连续位置传感器的输出信号变换为转角位置信号p θ。

之后，在相电流指令合成电路中产生各相的电流指令信号j u ，如式（5-1）所示。

)32)1((sin )(πθθ--=j p V P u er j 3,2,1=j （5-1） 式中，V er −输入控制指令，为速度误差信号或转矩指令信号。

相电流指令与电流负反馈信号经电流调节器处理后，生成SPWM 信号控制逆变功率电路，驱动永磁同步电动机自同步运行。

(一) PMSM 的数学模型交流电机是一个非线性、强耦合的多变量系统;永磁同步电机的三相绕组分布在定子上,永磁体安装在转子上;在永磁同步电机运行过程中,定子与转子始终处于相对运动状态,永磁体与绕组,绕组与绕组之间相互影响,电磁关系十分复杂,再加上磁路饱和等非线性因素,要建立永磁同步电机精确的数学模型是很困难的;为了简化永磁同步电机的数学模型,我们通常做如下假设：1) 忽略电机的磁路饱和,认为磁路是线性的；2) 不考虑涡流和磁滞损耗；3) 当定子绕组加上三相对称正弦电流时,气隙中只产生正弦分布的磁势,忽略气隙中的高次谐波；4) 驱动开关管和续流二极管为理想元件；5) 忽略齿槽、换向过程和电枢反应等影响;永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成,在两相旋转坐标系下的数学模型如下：l 电机在两相旋转坐标系中的电压方程如下式所示:其中,Rs 为定子电阻；ud 、uq 分别为d 、q 轴上的两相电压；id 、iq 分别为d 、q 轴上对应的两相电流；Ld 、Lq 分别为直轴电感和交轴电感；ωc 为电角速度；ψd 、ψq 分别为直轴磁链和交轴磁链;若要获得三相静止坐标系下的电压方程,则需做两相同步旋转坐标系到三相静止坐标系的变换,如下式所示;2d/q 轴磁链方程：其中,ψf 为永磁体产生的磁链,为常数,0f r e ωψ=,而c r pωω=是机械角速度,p 为同步电机的极对数,ωc 为电角速度,e0为空载反电动势,其值为每项绕组反电动倍;3转矩方程：把它带入上式可得:对于上式,前一项是定子电流和永磁体产生的转矩,称为永磁转矩；后一项是转 子突极效应引起的转矩,称为磁阻转矩,若Ld=Lq,则不存在磁阻转矩,此时,转矩方程为：这里,t k 为转矩常数,32t f k p ψ=; 4机械运动方程：其中,m ω是电机转速,L T 是负载转矩,J 是总转动惯量包括电机惯量和负载惯量,B 是摩擦系数;(二) 直线电机原理永磁直线同步电机是旋转电机在结构上的一种演变,相当于把旋转电机的定子和动子沿轴向剖开,然后将电机展开成直线,由定子演变而来的一侧称为初级,转子演变而来的一侧称为次级;由此得到了直线电机的定子和动子,图1为其转变过程;直线电机不仅在结构上是旋转电机的演变,在工作原理上也与旋转电机类似;在旋转的三相绕组中通入三相正弦交流电后,在旋转电机的气隙中产生旋转气隙磁场,旋转磁场的转速又叫同步转速为：60(/min)s f n r p= 1-1 其中,f —交流电源频率,p —电机的极对数;如果用v 表示气隙磁场的线速度,则有：22(/)60s p v n f mm s ττ== 1-2 其中,τ为极距;当旋转电机展开成直线电机形式以后,如果不考虑铁芯两端开断引起的纵向边端效应,此气隙磁场沿直线运动方向呈正弦分布,当三相交流电随时间变化时,气隙磁场由原来的圆周方向运动变为沿直线方向运动,次级产生的磁场和初级的磁场相互作用从而产生电磁推力;在直线电机当中我们把运动的部分称为动子,对应于旋转电机的转子;这个原理和旋转电机相似,二者的差异是：直线电机的磁场是平移的,而不是旋转的,因此称为行波磁场;这时直线电机的同步速度为v=2f τ,旋转电机改变电流方向后,电机的旋转方向发生改变,同样的方法可以使得直线电机做往复运动;图1永磁直线同步电机的演变过程 图2 直线电机的基本工作原理对永磁同步直线电机,初级由硅钢片沿横向叠压而成,次级也是由硅钢片叠压而成,并且在次级上安装有永磁体;根据初级,次级长度不同,可以分为短初级-长次级结构和长初级-短次级的结构;对于运动部分可以是电机的初级,也可以是电机的次级,要根据实际的情况来确定;基本结构如图3所示,永磁同步直线电机的速度等于电机的同步速度：2s v v f τ== 1-3图3 PMLSM 的基本结构(三) 矢量控制磁场定向控制技术矢量控制技术是磁场定向控制技术是应用于永磁同步伺服电机的电流力矩控制,使得其可以类似于直流电机中的电流力矩控制;矢量控制技术是通过坐标变换实现的;坐标变换需要坐标系,变化整个过程给出三个坐标系：1) 静止坐标系a,b,c ：定子三相绕组的轴线分别在此坐标系的a,b,c 三轴上；2) 静止坐标系α,β：在a,b,c 平面上的静止坐标系,且α轴与a 轴重合,β轴绕α轴逆时针旋转90度；3) 旋转坐标系d,q:以电源角频率旋转的坐标系;矢量控制技术对电流的控制实际上是对合成定子电流矢量s i的控制,但是对合成定子电流矢量s i的控制的控制存在以下三个方面的问题：1)s i是时变量,如何转换为时不变量2)如何保证定子磁势和转子磁势之间始终保持垂直3)s i是虚拟量,力矩T的控制最终还是要落实到三相电流的控制上,如何实现这个转换s i从静止坐标系a,b,c看是以电源角频率旋转的,而从旋转坐标系d,q上看是静止的,也就是从时变量转化为时不变量,交流量转化为直流量;所以,通过Clarke和Park坐标变换即3/2变换,实现了对励磁电流id和转矩电流iq的解耦;在旋转坐标系d,q中,s i已经成为了一个标量;令s i在q轴上即让id=0,使转子的磁极在d轴上;这样,在旋转坐标系d,q中,我们就可以象直流电机一样,通过控制电流来改变电机的转矩;且解决了以上三个问题中的前两个;但是,id、iq不是真实的物理量,电机的力矩控制最终还是由定子绕组电流ia、ib、ic或者定子绕组电压ua、ub、uc实现,这就需要进行Clarke和Park坐标逆变换;且解决了以上三个问题中的第三个;力矩回路控制的实现：1)图中电流传感器测量出定子绕组电流ia,ib作为clarke变换的输入,ic可由三相电流对称关系ia+ib+ic=0求出;2)clarke变换的输出iα,iβ,与由编码器测出的转角Θ作为park变换的输入,其输出id与iq作为电流反馈量与指令电流idref及iqref比较,产生的误差在力矩回路中经PI运算后输出电压值ud,uq;3)再经逆park逆变换将这ud,uq变换成坐标系中的电压u α,uβ;4)SVPWM算法将uα,uβ转换成逆变器中六个功放管的开关控制信号以产生三相定子绕组电流;(四)电流环控制交流伺服系统反馈分为电流反馈、速度反馈和位置反馈三个部分;其中电流环的控制是为了保证定子电流对矢量控制指令的准确快速跟踪;电流环是内环,SVPWM控制算法的实现主要集中在电流环上,电流环性能指标的好坏,特别是动态特性,将全面影响速度、位置环;PI调节器不同于P调节器的特点:1)P调节器的输出量总是正比于其输入量;2)而PI调节器输出量的稳态值与输入无关, 而是由它后面环节的需要决定的;后面需要PI调节器提供多么大的输出值, 它就能提供多少, 直到饱和为止;电流环常采用PI控制器,目的是把P控制器不为0 的静态偏差变为0;电流环控制器的作用有以下几个方面：3)内环；在外环调速的过程中,它的作用是使电流紧跟其给定电流值即外环调节器的输出；4)对电网电压波动起及时抗干扰作用；5)在转速动态过程中起动、升降速中,保证获得电机允许的最大电流-即加速了动态过程；6)过载或者赌转时,限制电枢电流的最大值,起快速的自动保护作用;电流环的控制指标主要是以跟随性能为主的;在稳态上,要求无静差；在动态上,不允许电枢电流在突加控制作用时有太大的超调,以保证电流电流在动态过程中不超过允许值;双闭环电机调速过程中所希望达到的目标：1)起动过程中: 只有电流负反馈, 没有转速负反馈;2)达到稳态后: 转速负反馈起主导作用; 电流负反馈仅为电流随动子系统;双闭环电机具体工作过程：根据检测模块得到的速度值和电流值实现电机转速控制;当测量的实际转速低于设定转速时,速度调节器的积分作用使速度环输出增加,即电流给定上升,并通过电流环调节使PWM占空比增加,电动机电流增加,从而使电机获得加速转矩,电机转速上升；当测量的实际转速高于设定转速时,转速调节器速度环的输出减小,电流给定下降,并通过电流环调节使PWM占空比减小,电机电流下降,从而使电机因电磁转矩的减小而减速;当转速调节器处于饱和状态时,速度环输出达到限幅值,电流环即以最大限制电流实现电机加速,使电机以最大加速度加速;电流环的主要影响因素有：电流调节器参数、反电动势、电流调节器零点漂移;电流调节器的参数中,比例参数Kp越大,动态响应速度越快,同时超调也大,因此,在调节过程中应该根据动态性能指标来选择Kp；而积分系数Ti越大,电流响应稳态精度就越高;(五)弱磁控制所谓弱磁控制和强磁控制是指通过对电动机或发电机的励磁电流进行的控制;“弱磁”就是励磁电流小于额定励磁电流；“强磁”则是比额定励磁电流大的励磁电流;强磁控制又称为强励控制,主要用在发电机短路保护或欠电压保护方面;当发电机端电压接近于0或下降太多,此时需要通过强行励磁,可使发电机的端电压升高,输出电流增大,触发保护装置动作跳闸,实现保护;弱磁控制则主要是电动机进行弱磁调速用,发电机弱磁控制则主要是指由直流发电机-直流电动机构成的G-M拖动系统,为了得到软的或下坠的机械特性时才使用;(六)电流传感器霍尔传感器是一种磁传感器;用它可以检测磁场及其变化,可在各种与磁场有关的场合中使用;霍尔传感器以霍尔效应为其工作基础,是由霍尔元件和它的附属电路组成的集成传感器;霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用;霍尔效应：如图1所示,在半导体薄片两端通以控制电流I ,并在薄片的垂直方向施加磁感应强度为B 的匀强磁场,则在垂直于电流和磁场的方向上,将产生电势差为U H 的霍尔电压,它们之间的关系为：dIB k U H 式中d 为薄片的厚度,k 称为霍尔系数,它的大小与薄片的材料有关;电流传感器：由于通电螺线管内部存在磁场,其大小与导线中的电流成正比,故可以利用霍尔传感器测量出磁场,从而确定导线中电流的大小;利用这一原理可以设计制成霍尔电流传感器;其优点是不与被测电路发生电接触,不影响被测电路,不消耗被测电源的功率,特别适合于大电流传感;霍尔电流传感器工作原理如图6所示,标准圆环铁芯有一个缺口,将霍尔传感器插入缺口中,圆环上绕有线圈,当电流通过线圈时产生磁场,则霍尔传感器有信号输出;。

. .第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。

在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。

在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。

在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。

但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。

1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。

一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。

和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。

由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：嵌式、面贴式以及插入式，如图1.1所示。

永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。

就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。

图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。
