应变片的温度效应补偿
- 格式:doc
- 大小:173.00 KB
- 文档页数:2
应变片测量温度补偿在工业生产和科学研究中,温度是一个非常重要的物理量。
准确地测量温度对于保证产品质量、实现工艺优化以及科学研究的准确性至关重要。
然而,由于环境和材料等因素的影响,传统的温度测量方法往往存在一定的误差。
为了减小这些误差,科学家们设计出了应变片测量温度补偿的方法。
应变片是一种能够感知物体形变的传感器,它可以通过测量物体的应变来间接地推断出温度。
应变片的原理非常简单,它利用了材料在受力下发生形变的特性。
当物体受到外力作用时,它会发生形变,而应变片可以感知到这种形变,并将其转化为电信号输出。
通过对应变片输出的电信号进行分析,我们就可以获得物体的应变情况,从而推断出物体的温度。
然而,应变片的测量结果并不总是准确的。
这是因为应变片的输出信号不仅受到温度的影响,还受到其他因素的干扰。
为了排除这些干扰因素对温度测量结果的影响,科学家们引入了温度补偿的概念。
温度补偿是一种通过测量其他参量来消除应变片输出信号中温度引起的误差的方法。
具体而言,科学家们通过同时测量物体的温度和其他参量(如应变、压力等),并建立起它们之间的数学模型。
通过分析这个数学模型,我们可以根据其他参量的测量结果来推断出物体的温度,从而实现温度补偿。
温度补偿的关键在于建立准确的数学模型。
这个数学模型需要考虑到应变片的特性、物体的材料参数以及其他参量的影响。
科学家们通过大量的实验和理论分析,不断改进和完善数学模型,以提高温度补偿的准确性和可靠性。
温度补偿在工业生产和科学研究中有着广泛的应用。
例如,在汽车制造中,应变片测量温度补偿可以用于发动机的温度监测,从而实现对发动机工作状态的准确控制。
在航天器的设计中,应变片测量温度补偿可以用于航天器表面温度的实时监测,以保证航天器的安全运行。
在材料科学研究中,应变片测量温度补偿可以用于材料的热膨胀系数的测量,从而帮助科学家们理解材料的热力学性质。
应变片测量温度补偿是一种有效提高温度测量准确性的方法。
电阻应变测试原理及温度补偿方法实验一、实验目的1.掌握电阻应变片的粘贴技术。
2.初步掌握电阻应变片的绝缘处理、防潮、接线和粘贴质量检查等基本技术。
3.了解电测应力、应变实验原理与电桥接线方法。
二、实验设备及器材 1.电阻应变片。
2.试件。
3.万用表、兆欧表。
4.电烙铁、镊子、丙酮、细砂纸、药棉等工具和材料。
5.502胶水、连接导线、704胶。
6.烘干设备。
三、电测法基本原理电阻应变测量技术(简称电测法),就是将物理量、力学量、机械量等非电量通过敏感元件转换成电量来进行测量的一种实验方法,又称非电量电测法。
将电阻应变片粘贴在构件上,当构件受力变形时应变片也随之一起变形,应变片的电阻值发生变化,通过测量电桥将电阻变化转换成电压信号,经放大处理及模/数转换,最后直接输出应变值。
电测法在工程中得到广泛应用,其主要特点: (1) 尺寸小、重量轻、安装方便,对被测构件的应力分布不产生干扰。
(2) 精度和灵敏度高,最小应变读数为1με=10。
6−(3) 测量范围广、适应性强,既能进行静态测试也能进行动态测试,频率响应范围从零到几万赫。
还可以在高、低温及高压、水中等特殊条件下进行测量。
(4) 可测量多种力学量。
采用应变片作为敏感元件制成各种传感器可测力、位移、压强、转角、速度、加速度、扭矩等。
但电测法也有局限性,其缺点是: (1) 只能测构件表面的应变,并且是有限个点,测量数据是离散的,难以得到整个应力-应变场的分布全貌。
(2)对于应力集中和应变梯度较大的部位,会引起比较大的误差。
四、电阻应变片1.工作原理 由物理学可知,金属导线的电阻为:R=A L/ρ (2 - 1)式中:ρ为导线材料电阻率;L为导线长度;A 为导线截面积。
当金属导线因受力变形引起电阻相对变化,对式(2-1)两边取对数再微分得:AALLRRd d d d −+=ρρ(2 - 2)式中:ρρd ≈ ⎟⎠⎞⎜⎝⎛+=LL AACVVCd d d ; ε=LLd ;⎟⎠⎞⎜⎝⎛−==LLDDAAd 2d 2d μC为与材料种类和加工方法相关的常数;V为体积;ε为应变;D为导线直径;μ为导线材料泊松比。
简述电阻应变片的原理电阻应变片是一种利用材料电阻随应变而变化的敏感元件,可以将应变的物理量转化为电阻的变化,从而实现对应变量的测量。
在电子设备、机械设备、测控仪表和信息处理系统中广泛应用。
电阻应变片的工作原理是基于材料电阻随应变的变化而产生的电阻效应。
材料的电阻变化可以通过以下两种效应来实现:伽德纳效应和洛朗兹效应。
首先,伽德纳效应是指材料电阻随应变而发生的线性变化。
当材料受到力的作用发生应变时,材料内部的载流子受到应变的约束,导致载流子的迁移受阻,电阻增加。
这个效应被描述为电阻率与应变成正比的线性关系。
其次,洛朗兹效应是指材料电阻随应变发生的非线性变化。
它是由于电阻是由电子迁移和晶格振动共同决定的,当材料受到应变时,晶格的扭曲导致电子迁移的路径和速度发生变化,从而导致电阻发生非线性变化。
洛朗兹效应在较大应变下更为明显。
基于以上效应,电阻应变片的工作原理可以概括为以下几个步骤:1. 材料选择:选择具有应变灵敏性的材料作为电阻应变片的工作材料。
常用的材料有铜镍合金、硅碳合金、钢等。
这些材料具有较高的应变敏感系数和较低的温度系数。
2. 加工形状:将选定的材料加工成薄片或网格状结构,以增加电阻应变片的敏感度。
常见的几何形状有方形、圆形和网格状。
3. 连接电路:将电阻应变片与电子电路连接,形成测量电路。
连接电路时需要注意电阻应变片的敏感方向和形状。
4. 测量电路:选择合适的测量电路进行测量,典型的测量电路有电桥电路和放大电路。
在电阻应变片被外力作用引起应变时,它的电阻值发生变化。
这个变化可以通过电桥电路来检测和测量。
当电桥电路中的电阻应变片受到应变时,它的电阻值改变,导致电流通过电桥电路的各个分支出现变化,引起平衡状态的破坏。
通过测量电桥的输出信号,就可以获得电阻应变片的应变量。
另一种常用的测量方法是放大电路。
放大电路通过放大电阻应变片的电阻变化信号,然后进行处理和测量。
它可以实现更高分辨率和灵敏度的测量。

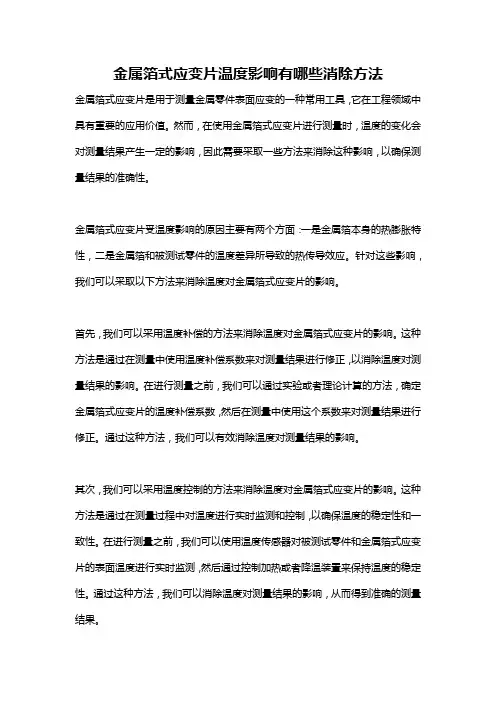

金属箔式应变片温度影响有哪些消除方法金属箔式应变片是用于测量金属零件表面应变的一种常用工具,它在工程领域中具有重要的应用价值。
然而,在使用金属箔式应变片进行测量时,温度的变化会对测量结果产生一定的影响,因此需要采取一些方法来消除这种影响,以确保测量结果的准确性。
金属箔式应变片受温度影响的原因主要有两个方面:一是金属箔本身的热膨胀特性,二是金属箔和被测试零件的温度差异所导致的热传导效应。
针对这些影响,我们可以采取以下方法来消除温度对金属箔式应变片的影响。
首先,我们可以采用温度补偿的方法来消除温度对金属箔式应变片的影响。
这种方法是通过在测量中使用温度补偿系数来对测量结果进行修正,以消除温度对测量结果的影响。
在进行测量之前,我们可以通过实验或者理论计算的方法,确定金属箔式应变片的温度补偿系数,然后在测量中使用这个系数来对测量结果进行修正。
通过这种方法,我们可以有效消除温度对测量结果的影响。
其次,我们可以采用温度控制的方法来消除温度对金属箔式应变片的影响。
这种方法是通过在测量过程中对温度进行实时监测和控制,以确保温度的稳定性和一致性。
在进行测量之前,我们可以使用温度传感器对被测试零件和金属箔式应变片的表面温度进行实时监测,然后通过控制加热或者降温装置来保持温度的稳定性。
通过这种方法,我们可以消除温度对测量结果的影响,从而得到准确的测量结果。
另外,我们还可以采用两点法或者四点法来消除温度对金属箔式应变片的影响。
这两种方法都是利用多个温度传感器对被测试零件和金属箔式应变片的表面温度进行实时监测,然后通过对温度数据进行处理来消除温度对测量结果的影响。
在进行测量之前,我们可以将多个温度传感器安装在被测试零件和金属箔式应变片的表面,然后通过对温度数据进行加权平均或者插值处理来消除温度对测量结果的影响。
通过这种方法,我们同样可以消除温度对测量结果的影响,从而得到准确的测量结果。
总的来说,消除温度对金属箔式应变片的影响是非常重要的。
应变片温度补偿
摘要:
1.应变片的概念与作用
2.应变片温度补偿的必要性
3.温度补偿的原理与方法
4.应变片温度补偿的实际应用
5.结论
正文:
一、应变片的概念与作用
应变片是一种用于测量应变的元件,主要由敏感栅等构成。
其工作原理是基于应变效应,即当导体或半导体材料在外界力的作用下产生机械变形时,其电阻值相应发生变化。
应变片广泛应用于各种测量应变的场合,如工程结构、机械设备等。
二、应变片温度补偿的必要性
由于应变片在使用过程中会受到温度的影响,导致电阻值的变化,从而影响测量结果的准确性。
因此,对应变片进行温度补偿是保证测量精度的重要手段。
三、温度补偿的原理与方法
温度补偿的原理是通过测量温度并根据材料的温度系数来计算出温度对电阻值的影响,从而在测量结果中消除这一影响。
常见的温度补偿方法有内置热敏电阻温度补偿、外部热敏电阻温度补偿和数字温度补偿等。
四、应变片温度补偿的实际应用
在实际应用中,应变片温度补偿技术的有效性得到了广泛验证。
例如,在某大型工程结构的应变测量中,通过采用温度补偿技术,成功提高了测量结果的准确性,保证了工程的安全与稳定。
五、结论
综上所述,应变片温度补偿技术对于保证应变测量结果的准确性具有重要意义。
电阻应变片的温度效应,采用桥路补偿法,求解释原理
应变片是一种传感器,它主要是利用物质的应变特性,优化把力量或压力转变为电信号,传输到相应仪器读取:测量压力、力、温度及其他现象。
然而,由于温度的变化,应变片传感器也会受到影响,因此,必须采用温度补偿方法来降低温度的影响。
其中,最常见的一种温度补偿方式是桥路补偿法。
桥路补偿法广泛应用于对电阻应变片的温度补偿,其原理是将受温度影响的应变片电阻与两个相同介质中的固定电阻组成四支桥,以消除不同电阻器温度补偿变化而产生的误差,确保电阻应变片具有可靠的工作特性。
桥路补偿法根据电阻应变片的温度效应,利用等效电路原理,将温度补偿置于四支桥中,获取输出值。
部分电阻应变片采用了特殊结构,引入了温度补偿器,这种特殊结构有助于增强电阻应变片的温度补偿能力。
此外,有的四支桥包含五个电阻器,把第五电阻器并入桥中,可以使温度补偿值获得更大的调节空间。
总之,桥路补偿法是一种常用的温度补偿方式,广泛应用于对电阻应变片的温度补偿。
该原理根据电阻应变片的温度效应,将其置于四支桥中,消除不同电阻器温度补偿变化而产生的误差,确保电阻应变片具有可靠的工作特性。
应变片温度误差的概念一、引言应变片是测量物体应力和应变的重要工具,其精度和准确性对于工程设计和科学研究至关重要。
然而,应变片温度误差是影响其精度和准确性的一个重要因素。
本文将详细介绍应变片温度误差的概念,包括其定义、产生原因、计算方法以及解决方案。
二、应变片温度误差的定义应变片温度误差指在测量物体的应力或应变时,由于环境温度的影响导致应变片输出信号与实际值之间存在偏差。
这种偏差可能会导致测量结果不准确或失真。
三、产生原因1. 温度系数不同:不同材料的温度系数不同,当环境温度发生改变时,由于材料本身的热膨胀系数不同,会导致输出信号与实际值之间存在偏差。
2. 热电效应:当环境温度发生改变时,电阻材料内部电子的热运动速率也会发生改变,从而导致电阻值发生改变。
3. 环境湿度:在高湿度环境下,应变片表面可能会出现水膜,从而导致输出信号与实际值之间存在偏差。
四、计算方法应变片温度误差的计算方法一般分为两种:一种是根据材料的温度系数进行计算;另一种是根据实际测量数据进行修正。
1. 根据材料的温度系数进行计算应变片温度误差可以通过以下公式进行计算:Δε=ε0αΔT其中,Δε表示应变片温度误差;ε0表示在参考温度下的应变值;α表示应变片材料的温度系数;ΔT表示环境温度和参考温度之间的差异。
2. 根据实际测量数据进行修正在实际测量中,可以通过对不同温度下的输出信号进行测量,并根据实验数据进行修正。
通常采用线性插值法或多项式拟合法对测量数据进行处理,从而得到更加准确的测量结果。
五、解决方案为了减少应变片温度误差对测量结果的影响,可以采取以下措施:1. 选择合适的材料:选择具有较小热膨胀系数的材料可以减少温度误差的影响。
2. 温度补偿:在测量过程中,可以通过加热或冷却应变片来使其温度与环境温度保持一致,从而减少温度误差的影响。
3. 湿度控制:在高湿度环境下,可以采取加热或通风等方式来控制湿度,从而减少水膜对应变片的影响。
应变片测量温度补偿引言:在现代科技发展的背景下,温度测量在各个行业中起到至关重要的作用。
然而,由于环境的变化和仪器本身的特性,温度测量结果往往存在一定的误差。
为了提高温度测量的准确性和可靠性,科学家们提出了各种方法和技术来进行温度补偿。
本文将重点介绍一种常见的温度补偿方法——应变片测量温度补偿。
一、应变片测量原理应变片是一种能够感知物体变形的传感器,它的基本原理是根据应变效应来测量温度。
应变片通常由金属或半导体材料制成,其电阻值会随着温度的变化而发生相应的变化。
当材料受到温度变化或外力作用时,应变片会发生变形,从而引起电阻值的变化。
通过测量电阻值的变化,我们可以间接地得知温度的变化。
二、应变片测量温度补偿的原理温度补偿是指通过对温度传感器进行修正,从而得到更加准确的温度测量结果。
在应变片测量中,由于应变片本身的特性,其测量结果会受到温度的影响。
为了消除这种影响,我们需要进行温度补偿。
温度补偿的方法有很多种,其中一种常见的方法是使用一个额外的温度传感器来测量环境温度。
通过将环境温度与应变片测量的温度进行比较,我们可以得到一个补偿系数。
然后,将补偿系数应用到应变片的测量结果上,就可以得到更加准确的温度值。
三、应变片测量温度补偿的应用应变片测量温度补偿广泛应用于各个行业中,特别是对于那些对温度变化要求比较高的领域。
比如,在汽车行业中,引擎温度的测量对于保证发动机的正常运行非常重要。
通过应变片测量温度补偿,可以准确地监测引擎的温度,并及时采取措施,以防止发动机过热。
应变片测量温度补偿还被广泛应用于航空航天、电子设备、化工等领域。
在这些领域中,温度的变化往往会对设备的性能和安全性产生很大的影响。
通过应变片测量温度补偿,可以有效地提高设备的可靠性和稳定性。
四、应变片测量温度补偿的优势相比于其他温度补偿方法,应变片测量温度补偿具有以下几个优势:1. 精度高:应变片测量温度补偿可以实现较高的测量精度,可以满足对温度变化要求较高的应用场景。
应变片的温度效应补偿
普通应变片使用时,用胶粘贴在弹性元件上,利用电桥测出阻值以获得应变或压力。
电阻应变片会受到环境和温度的影响,其原因,一是应变片电阻本身具有电阻温度系数;二是弹性元件与应变片两者的线膨胀系数不同,即使无外力作用,即无应变现象,由于环境温度的变化也会引起应变片电阻值的改变,从而产生测量误差。
所以必须采取适当的温度补偿措施。
通常应变片的测量电路采用应变电桥,应变片作为电桥的部分或全部桥臂电阻。
能把应变片电阻值的微小变化转化成输出电压的变化。
应变电桥的原理图如图1所示,它是以应变片或电阻元件作为电桥桥臂。
在室温下不承受应力时,一般选择R 1=R 2=R 3=R 4。
在组成应变电桥时可取1R 为应变片、1R 和2R 为应变片或1R ~4R 均为应变片等几种形式。
I U 为直流稳压电源,O U 为电桥的输出电压。
必须注意,工作片和温度补偿片的电阻值、灵敏系数以及电阻温度系数应相同,分别粘贴在构件上和不受力的试件上,以保证它们因温度变化所引起的应变片电阻值的变化相同。
U I
U I
图1 电桥原理 图2 半桥单臂温度补偿接法
应变片在电桥中的接法常有以下三种形式:
(1)半桥单臂接法 如图2所示, R1、R3、R4为纯电阻,R2为应变片
1342T R R R R R R R R ε====+∆+∆
O I I
I
1
22
()2(2)
T T T T R R R U U U R R R R R U R R R εεεε+∆+∆=
-+∆+∆∆+∆=+∆+∆
由于 ,T
R R R R ε
∆∆
故上式可简化为 O I ()
4T R R U U R
ε∆+∆=
此时存在由于温度变化而引人的误差
(2)半桥双臂接法 将两个完全相同的工作应变片贴在弹性元件的不同部位,使得在外力作用下,其中一片受压,一片受拉,一个作为工作应变片,另一个作为补偿应变片,然后把这两片接在电桥的相邻桥臂里,另两个桥臂接固定电阻,如图3所示。
3421X T X T R R R
R R R R R R R R εε
===+∆+∆=+∆-∆ O I I
I 1
222
2()
T T T R R R U U U R R R U R R εε
+∆+∆=
-+∆∆=+∆
由于 T
R R ∆
故上式可简化为 O I 2R U U R
ε
∆=
此时已不存在由于温度变化而引人的误差,同时灵敏度提高了1倍。
U I
工工
图3 半桥双臂接法。
