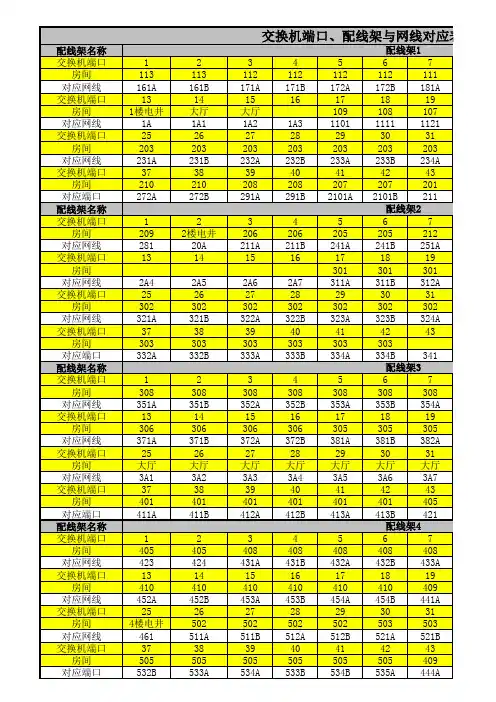

信息点端口对应表
信息点端口对应表
项目名称：网络布线工程01 建筑物编号：01
编制人签字：01 审核人签字：01 日期：2018年8月10日说明：
1、本信息点端口对应表，根据试题编制规则及建筑模型综合楼进行编制。
2、本信息点端口对应表，为建筑模型综合楼第一层信息点端口对应表。
3、建筑模型综合楼第一层楼层机柜编号均为FD1。
4、建筑模型综合楼第一层机柜内，数据信息点对应配线架编号为W1，语音信息点对应配线架编号为W2。
5、配线架端口编号按照从左至右，依次为01、02、 (12)
6、插座端口编号，按照数据信息点为D，语音信息点为Y的题目要求规则进行编号。
7、房间编号为建筑模型综合楼中已规定的编号。
8、建筑模型综合楼一层，共24个信息点，其中语音信息点12个，数据信息点12个，所有信息点端口编号均已编制完成，并核对无误。
信息点端口对应表
项目名称：网络布线工程01 建筑物编号：01
编制人签字：01 审核人签字：01 日期：2018年8月10日说明：
1、本信息点端口对应表，根据试题编制规则及建筑模型综合楼进行编制。
2、本信息点端口对应表，为建筑模型综合楼第一层信息点端口对应表。
3、建筑模型综合楼第一层楼层机柜编号均为FD1。
4、建筑模型综合楼第一层机柜内，数据信息点对应配线架编号为W1，语音信息点对应配线架编号为W2。
5、配线架端口编号按照从左至右，依次为01、02、 (12)
6、插座端口编号，按照数据信息点为D，语音信息点为Y的题目要求规则进行编号。
7、房间编号为建筑模型综合楼中已规定的编号。
8、建筑模型综合楼一层，共24个信息点，其中语音信息点12个，数据信息点12个，所有信息点端口编号均已编制完成，并核对无误。
运维外包服务方案一、资产管理1、维护设备/终端资产管理对维护目标系统、设备、模块进行资产登记及相关配置信息的整理和记录2、网络设备拓扑管理掌握目标维护系统各个网络的拓扑结构,包括路由配置、vlan划分、端口使用、IP规划、设备位置等信息的资料设备维保信息管理对目标维护系统的网络设备、板卡、安全设备、终端、IP电话、视频监控的硬件以及软件维保信息、厂家维护人员等管理二、文档管理1、配置文档维护和管理1)墙插或地插信息点与配线架端口对应表及配线架端口与交换机端口对应表2)网络系统连接图3)设备间链路端口表4)接入终端IP子网表此表含L2 VLAN-ID属性、5)设备链路IP子网表此表含L2 VLAN-ID属性6)设备管理IP子网表2、设备使用手册管理针对维护的硬件设备、软件系统整理用户操作手册,形成规范化的配置文档,对实际操作经验进行总结和积累,逐步提高自身对相关系统、设备的维护能力;3、设备资料信息维护和管理建立ITRMS资源管理平台,对所维护的的设备、板卡等硬件设备建立“机历卡”进行详细资料的管理,包括：设备详细配置、上线时间、故障记录等等进行记录;三、设备监控1.监控系统部署部署专业的设备监控软件,实现对相关网络设备、信息安全设备、终端、排队机、IP电话等设备的724小时监控,并提供短信、邮件等告警信息,及时发现及处理设备网络故障;2.网络流量监控结合相关的网络流量监控设备和软件,监控网络整体流量情况,对异常情况进行告警和处理；3.信息安全设备监控定期检查防火墙、上网行为管理设备日志和策略,及时了解和发现异常安全事件,并及时进行处理和加固;四、日常维护1.日常工作处理配合甲方单位进行日常工作的处理2.日常维护作业计划针对各类维护设备和系统,制订周、月、季度、年度维护作业计划,包括例行的设备日志检查、运行状态检查、数据备份、密码帐号口令修改等等;3.设备巡检组织原厂家定期进行设备巡检和系统优化,对于重大节日节假日进行系统的设备巡检和加固;4.设备运行维护报告月报/年报每月度提供运维服务报告,对各设备和系统运行维护进行总结和汇报每年度提供整体运维服务报告,对该年度的运维服务进行总结和汇报五、故障管理1.故障处理处理各类设备和系统故障,针对硬件设备协调原厂家进行硬件更换和测试；2.故障报告联合原厂家针对每启故障,进行故障总结和故障报告编写,找出故障原因,进行及时的修复和加固,避免同一故障点重复出现;3.故障案例库结合故障处理过程及故障报告,建立故障案例库,丰富运维知识库,提高人员故障定位、故障处理能力;六、配置管理1.配置变更流程严格管理运维人员对在线系统配置变更操作,结合甲方相关管理规定,制订配置变更流程,可参考工单管理系统,对每次变更走工单流程;2.配置变更记录审核对在线系统的配置变更,严格按照一人配置一人审核的管理方式,确保配置变更操作的准确性;七、附运维服务内容参照表。
综合布线系统1 一般规定1。
1 本章适用于智能建筑工程中综合布线子系统的工程安装、检测验收和竣工验收。
1。
2 综合布线系统检测验收应采用专用测试仪器对系统的各条链路进行检测，评定系统的信号传输技术指标及工程质量。
1。
3 综合布线工程施工前应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容和要求应符合现行国家标准《建筑与建筑群综合布线系统工程验收规范》GB/T50312中的有关规定。
1.4 采用专用计算机进行管理和维护工作的综合布线工程应按专项进行验收.1。
5 建筑群主干光纤在网络中支持的应用距离大于国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311中第3.0.5条所规定的传输距离时，应按光纤传输系统的要求进行检测和验收。
1.6设备材料的进场检测验收执行GB/T50312中的规定。
2 缆线敷设和终接的检测Ⅰ主控项目2。
1 缆线的弯曲半径应符合下列规定：1. 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；2. 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6—10倍；3。
主干对绞电缆的弯曲半径应至少为电缆外径的10倍;4. 光缆的弯曲半径应至少为光缆外径的15倍。
2.2 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求，按GB/T50312中的规定检测。
2。
3 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB/T50312中的规定。
2。
4 对绞电缆芯线终接应符合下列要求：1. 终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于5类线不应大于13mm；2. 对绞线在与8位模块式通用插座相连时,必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用；3. 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序;4. 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一(T568A或T568B)进行端接，但必须与信息插座模块的线序排列使用同一种标准;3.屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触,接触长度不宜小于10mm.2。
测试编制配线架端口对照表任务描述学院有一幢大楼第三层的布线系统资料由于保管不善丢失，现要求重新测试端口对照表。
方法步骤1、到三楼配线间了解配线架类型和数量2、取得三楼建筑平面图3、到根据建筑图到三楼各个房间确定网络接口和电话接口的位置并标注在平面图上要给每个端口做出标注如N301A，N301B，T301A，T301B。
4、两个分别带调好的无线对讲机和音频线缆探测器，一人按房间顺序先到301房间，将N301A口的网线拨下，将音频信号发生器接入N301A接口，另一人在3楼配线间用音频探测器探测对应的端口，并在表格上做出标注，双方通过对讲机联系。
5、将标注好端口的图纸和表格输入电脑整理后打印存档。
提示在查线过程中两人要默契配合，及时通报音频发生器接入的端口，在一个端口测试完毕后才能取下音频发生器。
相关知识与技能1、Fluke MT-8200-60A Intellitone 200 Toner and Probe Kit 的使用∙IntelliTone 智能数字音频发生器和探头以接触和非接触的方式查找电缆∙减少电缆定位的误判，明确地丢弃噪声和错误的信号∙从远处快速定位电缆，即使线缆已经接入了运行中的网络∙排除电缆间的干扰，从一捆线缆中精确地隔离电缆和电线∙使用虚拟线对图(开路、短路或反接的线对)验证双绞线的安装识别电信服务并进行故障诊断可以检测多条电信线路以及极性和振铃指示。
连通性——当您找到了一条线缆后，下一步要做的就是验证线缆中导体的连通性。
IntelliTone 100和IntelliTone 200智能数字查线仪可以轻松胜任——无需其它的验证仪器。
应用——需要检测RJ45 插座是用于数据通讯的？还是电话插座？或者就是一个空闲的插座？IntelliTone 200智能数字查线仪使您不用猜测就可以找到一个可利用的插座、或者是您所需应用的插座。
LED 灯可以明确地识别当今网络常见的应用类型，包括电信与数据通信应用、以及10/100/1000以太网链路。
