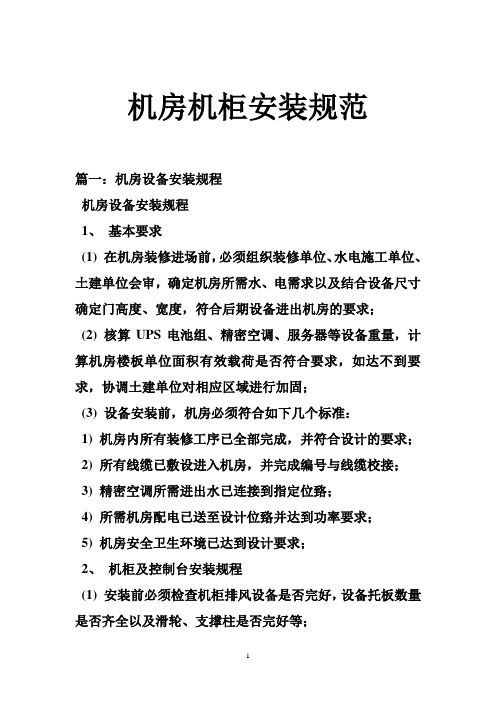

机房机柜安装规范篇一：机房设备安装规程机房设备安装规程1、基本要求(1) 在机房装修进场前，必须组织装修单位、水电施工单位、土建单位会审，确定机房所需水、电需求以及结合设备尺寸确定门高度、宽度，符合后期设备进出机房的要求；(2) 核算UPS电池组、精密空调、服务器等设备重量，计算机房楼板单位面积有效载荷是否符合要求，如达不到要求，协调土建单位对相应区域进行加固；(3) 设备安装前，机房必须符合如下几个标准：1) 机房内所有装修工序已全部完成，并符合设计的要求；2) 所有线缆已敷设进入机房，并完成编号与线缆校接；3) 精密空调所需进出水已连接到指定位臵；4) 所需机房配电已送至设计位臵并达到功率要求；5) 机房安全卫生环境已达到设计要求；2、机柜及控制台安装规程(1) 安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等；(2) 机柜安装标准：1) 机柜型号、规格,安装位臵,应符合设计要求。
机柜安装垂直偏差度应不大于3mm,水平误差每平方米不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；2) 机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；3) 机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；4) 机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；5) 安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；6) 壁挂式机柜距地面宜为1200mm；7) 机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固、端正；机柜内设备摆放位臵示意图如下：网络机柜服务器机柜视频机柜8) 机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；9) 卡入跳线架连接块内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序；10) 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一（T568A或T568B）进行端接，但必须与信息插座模块的线序排列一致；11) 接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签：注明对应房间号以及端口号。
机柜安装施工规范2017年8月一机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
设备舱门和配线舱门必须能完全开启。
14、机柜要做好防雷接地保护。
15、柜体安装完毕应做好标识，标识应统一、清晰、美观。
机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。
做好防鼠、防虫、防水和防潮处理。
二机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。
四川菲尼特金属制品制造有限公司企业标准CS/002-2014机柜安装施工规范2014-10-08发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
设备舱门和配线舱门必须能完全开启。
14、机柜要做好防雷接地保护。
15、柜体安装完毕应做好标识，标识应统一、清晰、美观。
机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。
做好防鼠、防虫、防水和防潮处理。
机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。
机柜安装施工规范————————————————————————————————作者：————————————————————————————————日期：湖南海博智能科技有限公司企业标准CS/002-2013机柜安装施工规范2013-03-01发布2013-04-01 实施湖南海博智能科技有限公司发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
设备舱门和配线舱门必须能完全开启。
四川菲尼特金属制品制造有限公司企业标准CS/002-2014机柜安装施工规范2014-10-08发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
设备舱门和配线舱门必须能完全开启。
14、机柜要做好防雷接地保护。
15、柜体安装完毕应做好标识，标识应统一、清晰、美观。
机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。
做好防鼠、防虫、防水和防潮处理。
机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。

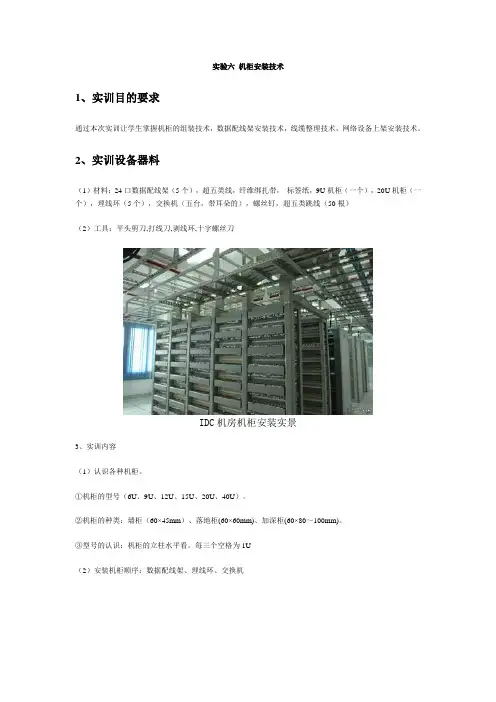

实验六机柜安装技术1、实训目的要求通过本次实训让学生掌握机柜的组装技术，数据配线架安装技术，线缆整理技术，网络设备上架安装技术。
2、实训设备器料（1）材料：24口数据配线架（5个），超五类线，纤维绑扎带，标签纸，9U机柜（一个），20U机柜（一个），理线环（5个），交换机（五台，带耳朵的），螺丝钉，超五类跳线（50根）（2）工具：平头剪刀,打线刀,剥线环,十字螺丝刀IDC机房机柜安装实景3、实训内容（1）认识各种机柜。
①机柜的型号（6U、9U、12U、15U、20U、40U）。
②机柜的种类：墙柜（60×45mm）、落地柜(60×60mm)、加深柜(60×80～100mm)。
③型号的认识：机柜的立柱水平看，每三个空格为1U（2）安装机柜顺序：数据配线架、理线环、交换机典型机柜结构图（3）安装步骤：①先把每一根双绞线从机柜上面的孔或底下的洞穿进机柜（穿入的每根双绞线都应该在离线头约30cm处粘有标签号）。
②把双绞线按照T568A或T568B的线序压接到数据配线架上，并打好标签号（上一节课内容）。
③把压接好的数据配线架离底下数起1～2U的位置上好螺丝钉，紧接着把理线环纽接上去，再上两个数据配线架，也就是每两个数据配线共用一个理线架。
在数据配线环的RJ45口下面要打好标签，跟后面的线要对应起来，这样便于查找连接。
面板也要打上顺序标签。
④把数据配线架都安装完后，间隔1～2U的位置安装交换机，同样是每两台交换机共用一个理线环。
⑤拿上超五类跳线，在每一根跳线两头离水晶头约10CM处，粘上与数据配线架上RJ45口下的标签序号相同的标签。
⑥把粘好标签的跳线按一头接交换机，一头接数据配线架的顺序方法去把配线架和交换机连接起来。
连接时交换机和配线架按1到24口顺序去连接。
⑦连接好后，按两个数据配线架（交换机）共一个理线环的方法，把跳线全部放进理线环内，最后把跳线中间部分用纤维绑扎带进行绑扎整理（分布在机柜的两旁，1到12口放左边，13到24口放右边）。
弱电工程机柜安装三个要素前言：弱电工程机柜安装有三个步骤：柜安装要求、机柜内设备布局及安装要求、机柜内走线要求正文：一、机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm;两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm;4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰;5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固;6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板;7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工;8、壁挂式机柜距地面宜为1200mm;9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏;11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个(悬挂式C型机柜为6个)。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
设备舱门和配线舱门必须能完全开启。
14、机柜要做好防雷接地保护。
15、柜体安装完毕应做好标识，标识应统一、清晰、美观。
机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。
做好防鼠、防虫、防水和防潮处理二、机柜内设备布局及安装要求1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。

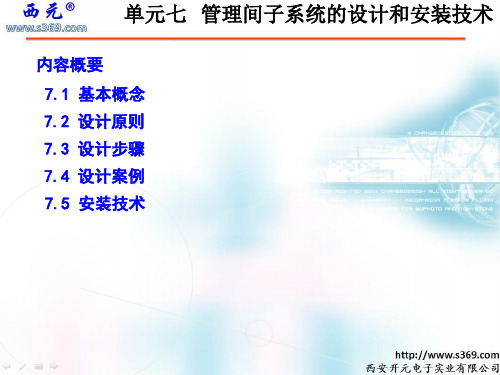

一、概念：管理间子系统（AdministrationSubsystem）由交连、互联和I/O组成。
管理间为连接其它子系统提供手段，它是连接垂直干线子系统和水平干线子系统的设备，其主要设备是配线架、交换机、机柜和电源。
管理间子系统包括了楼层配线间、二级交接间、建筑物设备间的线缆、配线架及相关接插跳线等组成。
通过综合布线系统的管理间子系统，可以直接管理整个应用系统终端设备，从而实现综合布线的灵活性、开放性和扩展性。
管理间（电信间）主要为楼层安装配线设备（为机柜、机架、机箱等安装方式）和楼层计算机网络设备（HUB或SW）的场地，并可考虑在该场地设置缆线竖井等电位接地体、电源插座、UPS配电箱等设施。
在场地面积满足的情况下，也可设置建筑物安防、消防、建筑设备监控系统、无线信号等系统的布缆线槽和功能模块的安装。
如果综合布线系统与弱电系统设备合设于同一场地，从建筑的角度出发，一般也称为弱电间。
二、管理间位置及大小的设计管理间（电信间）主要为楼层安装配线设备（为机柜、机架、机箱等安装方式）和楼层计算机网络设备（HUB或SW）的场地，并可考虑在该场地设置缆线竖井等电位接地体、电源插座、UPS配电箱等设施。
在场地面积满足的情况下，也可设置建筑物安防、消防、建筑设备监控系统、无线信号等系统的布缆线槽和功能模块的安装。
如果综合布线系统与弱电系统设备合设于同一场地，从建筑的角度出发，一般也称为弱电间。
管理间子系统设置在楼层配线房间，是水平系统电缆端接的场所，也是主干系统电缆端接的场所。
它由大楼主配线架、楼层分配线架、跳线、转换插座等组成。
用户可以在管理间子系统中更改、增加、交接、扩展缆线。
从而改变缆线路由。
管理间房间面积的大小一般根据信息点多少安排和确定,如果信息点多，就应该考虑一个单独的房间来放置,如果信息点很少时，也可采取在墙面安装机柜的方式。
三、设计要点1、统计分析每个楼层信息点总数，估算信息点线缆的长度，注意最远信息点缆线的长度，保证各个信息点双绞线的长度不要超过90米2、信息点数量不大于400个，水平线缆长度在90米范围以内，宜设置一个管理间，当超出这个范围时应该添加管理间。
四川菲尼特金属制品制造有限公司企业标准CS/002-2014机柜安装施工规范2014-10-08发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
设备舱门和配线舱门必须能完全开启。
14、机柜要做好防雷接地保护。
15、柜体安装完毕应做好标识，标识应统一、清晰、美观。
机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。
做好防鼠、防虫、防水和防潮处理。
机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。
弱电管群施工方案一、方案概述本项目是针对大型商业综合体的弱电管群施工项目。
综合体包括办公楼、商业区、酒店等多个建筑物，弱电管群施工主要包括信息网络、无线通信、安防监控、楼宇自控等方面。
本方案旨在确保施工过程顺利进行，保证施工质量和工期。
二、项目范围1.信息网络系统：包括有线网络和无线WIFI网络的布线和安装，配线架、机柜、交换机、路由器等设备的安装。
2.无线通信系统：包括手机信号覆盖系统、室内分布系统等的布线和安装。
3.安防监控系统：包括闭路电视监控系统、报警系统等的布线和安装。
4.楼宇自控系统：包括电梯控制系统、照明控制系统等的布线和安装。
三、施工流程1.前期准备：进行项目测量和设计，并编制详细的施工图纸和施工计划。
2.管线布置：按照设计要求，进行管线的布置和固定，包括网络线缆、手机信号线缆、监控线缆等。
3.管道铺设：根据设计要求，在楼宇各个区域进行管道铺设，保证各个系统之间的连接和传输。
4.设备安装：根据设计要求，安装各个系统的设备，包括配线架、机柜、交换机、路由器、摄像头、报警器等。
5.系统调试：对各个系统进行调试，确保其正常运行。
包括网络连通测试、信号覆盖测试、监控画面显示等。
6.功能测试：对整个系统进行综合测试，确保各个系统可以协同工作，并实现指定功能。
7.试运行和验收：对整个系统进行试运行，并邀请业主和相关部门进行验收。
四、质量控制1.严格按照设计要求进行施工，确保各个系统之间的连接和传输。
2.在施工过程中，对各个系统和设备进行逐步验收，确保符合质量要求。
3.配备专业的技术人员参与施工，确保施工质量和规范。
五、安全措施1.施工现场设立专门的安全围栏，确保施工区域的安全和秩序。
2.进行施工前的安全交底，告知施工人员相关安全事项和操作规范。
3.配备必要的安全装备，如安全帽、安全鞋等，确保施工人员的人身安全。
4.在施工现场设置专人负责安全监管，保证施工期间的安全。
六、人员配备1.项目经理：负责项目的计划、组织和管理，协调各个施工部门之间的工作。
