标准贯入试验ppt课件

砂土或粉土
作为标准贯入试验的土样，应具 有代表性。
钻孔
用于放置试验锤和钻杆，需根据 土层深度和试验要求进行钻取。
设备维护与保养
定期检查试验设备
确保设备正常运转，及时发现并 处理故障。
清洁保养
保持设备清洁，防止锈蚀和磨损。
定期校准
确保设备测量准确，提高试验结果 的可靠性。
03 标准贯入试验操作流程
岩土工程勘察 4.5 标准贯入试验
目 录
• 标准贯入试验概述 • 标准贯入试验设备与材料 • 标准贯入试验操作流程 • 标准贯入试验数据处理与分析 • 标准贯入试验注意事项与安全措施 • 标准贯入试验案例分析
01 标准贯入试验概述
定义与目的
定义
标准贯入试验是一种通过锤击一定质 量和一定规格的实心金属贯入器，测 量土层或岩层中贯入器的贯入深度， 从而获取土层或岩层的物理性质和力 学参数的试验方法。
注意数据记录和处理
试验人员应及时记录和处理试验数据，避 免数据丢失或误差，为后续的岩土工程勘 察提供准确的数据支持。
安全风险评估
评估试验场地的安全状况
在试验前应对试验场地进行全面的安全风险评估，包括地质、地 形、气象等方面的评估，确保试验过程的安全。
识别潜在的安全风险
通过安全风险评估，识别出潜在的安全风险，如设备故障、操作失 误、自然灾害等，并制定相应的应对措施。
根据勘察要求，选择具有代表性 的地层进行试验，确保试验数据 的准确性和可靠性。
安装与调试设备
按照标准贯入试验的规范要求， 安装试验设备并确保其正常运行， 对设备进行必要的调试。
采集原始数据
记录标准贯入试验的原始数据， 包括贯入深度、锤击数、落锤高 度等参数，确保数据的完整性和 准确性。

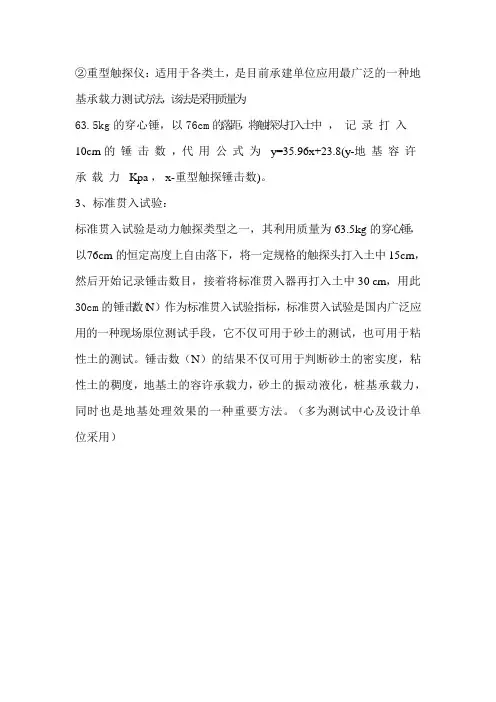

②重型触探仪：适用于各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为
63.5kg的穿心锤，以76cm的落距，将触探头打入土中，记录打入
10cm的锤击数，代用公式为y=35.96x+23.8(y-地基容许承载力Kpa ， x-重型触探锤击数)。

3、标准贯入试验：
标准贯入试验是动力触探类型之一，其利用质量为63.5kg的穿心锤，以76cm的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30 cm，用此30cm的锤击数（N）作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

锤击数（N）的结果不仅可用于判断砂土的密实度，粘性土的稠度，地基土的容许承载力，砂土的振动液化，桩基承载力，同时也是地基处理效果的一种重要方法。

（多为测试中心及设计单位采用）。

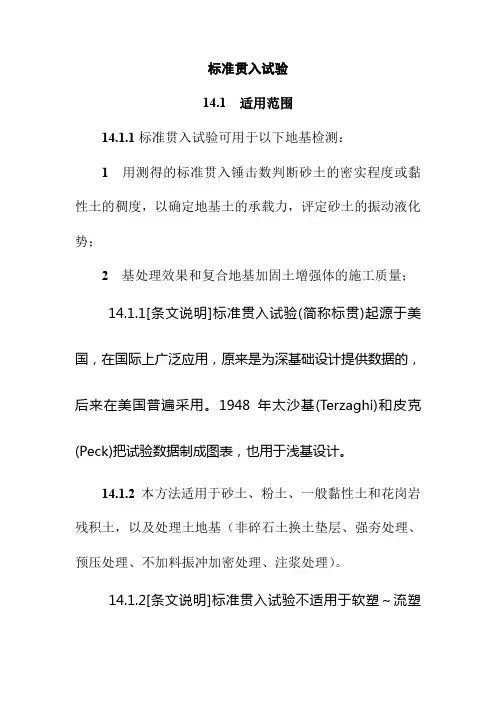

标准贯入试验14.1 适用范围14.1.1标准贯入试验可用于以下地基检测：1用测得的标准贯入锤击数判断砂土的密实程度或黏性土的稠度，以确定地基土的承载力，评定砂土的振动液化势；2基处理效果和复合地基加固土增强体的施工质量；14.1.1[条文说明]标准贯入试验(简称标贯)起源于美国，在国际上广泛应用，原来是为深基础设计提供数据的，后来在美国普遍采用。

1948年太沙基(Terzaghi)和皮克(Peck)把试验数据制成图表，也用于浅基设计。

14.1.2本方法适用于砂土、粉土、一般黏性土和花岗岩残积土，以及处理土地基（非碎石土换土垫层、强夯处理、预压处理、不加料振冲加密处理、注浆处理）。

14.1.2[条文说明]标准贯入试验不适用于软塑～流塑软土和碎石土处理地基。

14.2 仪器设备14.2.1标准贯入试验设备由标准贯入器、钻杆、落锤(穿心锤)和锤垫组成。

14.2.2标准贯入器的规格见表14.2.1标准贯人试验设备规格表14.2.1落锤锤的质量（kg）63.5 落距(cm) 76贯入器对开管长度(mm)＞500 外径(mm)51 内径(mm)35管靴长度(mm)50～76 刃口角度（°）18～20 刃口单刀厚度(mm)1.6钻杆直径(mm)42相对弯曲＜1/100014.2.2[条文说明]本规程标准贯入器的规格与现行国家标准《岩土工程勘察规范》是一致，其中将贯入器长度定为＞500mm（可取700 mm）。

至于刃口的磨损、变形等均可参考相关的规定。

14.2.3锤垫：承受锤击钢垫，附导向杆，两者总质量不超过30kg为宜。

14.3 现场检测14.3.1现场检测环境条件应满足各类检测设备进退场要求和检测要求。

14.3.1[条文说明]标准贯入试验的设备较大，检测场地至少应满足设备进退场运输和检测过程中设备场地内移位要求。

14.3.2贯入前先用钻具钻至试验土层标高以上15cm处，清除残土。

清孔时应避免试验土层受到扰动。

ρc
d s = 15 ~ 20m
N > N cr N < N cr
不液化 液化
N0对设计裂度为7、8、9度时，分别为6、10、16 （近震）
6）估算单桩极限承载力 7）估算土的强度指标（c、φ值） 8）估算地基土的变形指标（变形模量、 压缩模量） 9）估算地基基床系数 10）估算地层的平均剪切波速
正在进 行标准 贯入试 验
标准贯入器与钻杆的连接
标准贯入器内的土样
• 思考： • 标准贯入试验的适用范围及其成果应 用？ • 标贯击数为何要作杆长修正？
N =α ⋅N
探杆长度/m α
0 63.5
3 1.0
6 0.92
9 0.86
12 0.81
15 0.77
18 0.73
21 0.70

2）地下水的修正 Terzaghi和Peck（1953）提出对于d10＝ 0.1～0.05mm的饱和粉细砂，当实测标贯击数>15 时，应按下式修正： 1 0 N = 15 + ( N 63.5 − 15) 2
5）提取贯入器，对贯入器中的土样进行描 述；或送实验室试验； 6）每隔1～1.5m深度，或根据需要，重复 上述步骤进行试验； 7）锤击数达50击仍未贯入30cm，应停止 贯入，并记录该贯入度ΔS，按下式换算成 相当于30cm的锤击数：
N
0 63.5
50 = 30 × ∆S
3、资料整理
1）杆长修正（不同规范有不同要求）
N 10 10<N 15 松散 稍密 15<N 30 N >30 中密 密实
5）判断饱和砂及粉土的液化 地层地震液化临界标贯击数：（建筑抗震 设计规范）
N cr = N 0 [0.9 + 0.1(d s − d w )] N cr = N 0 (2.4 − 0.1d s ) 3 3
