(HJ733-2014)泄漏和敞开液面排放的挥发性有机物检测技术导则汇总

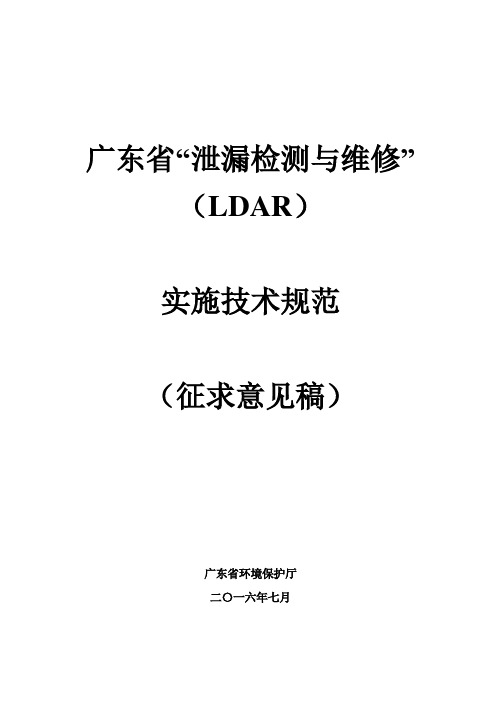

广东省“泄漏检测与维修”（LDAR）实施技术规范（征求意见稿）广东省环境保护厅二〇一六年七月目次前言 (ii)1.适用范围 (1)2.规范性引用文件 (1)3.术语和定义 (1)4.技术要求 (3)4.1 项目建立 (3)4.2 泄漏检测 (4)4.3 泄漏维修 (5)4.4 LDAR管理系统 (6)5.LDAR管理要求 (6)5.1 建立企业LDAR管理制度 (6)5.2 开展LDAR项目评估 (6)6.数据报送 (6)附录A LDAR检测方法与流程 (7)附录B 常见VOCs及OHAPs物质表 (14)i前言为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》等法律法规，加强广东省挥发性有机物（Volatile Organic Compounds，简称VOCs）污染排放控制，改善区域大气环境质量，制定本规范。

本规范规定了广东省辖区内企业“泄漏检测与维修”（LDAR）项目建立、泄漏检测、泄漏维修、LDAR管理系统和LDAR管理的要求。

ii广东省“泄漏检测与维修”（LDAR）实施技术规范1.适用范围适用于广东省辖区内原油加工及石油制品制造（国民经济行业代码：2511）、有机化学原料制造（国民经济行业代码：2614）、化学药品原药制造（国民经济行业代码：2710）企业应用LDAR 技术。

合成材料（国民经济行业代码：2650）、初级形态的塑料及合成树脂制造（国民经济行业代码：2651）、合成橡胶制造（国民经济行业代码：2652）、合成纤维单（聚合）体制造（国民经济行业代码：2653）企业LDAR技术应用可参照执行。

适用于内部蕴含的挥发性有机化合物（VOCs）质量分数不低于10%或有机毒性大气污染物（OHAPs）质量分数不低于5%的工艺设备和管线。

2.规范性引用文件本标准内容引用了下列文件或其中的条款。

凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本文件。

江苏省重点行业挥发性有机物排放量计算暂行办法为贯彻落实《江苏省大气污染防治行动计划实施方案》（苏政发〔2014〕1号）、《江苏省重点行业挥发性有机物污染整治方案》（苏环办〔2015〕19号）、《挥发性有机物排污收费试点办法》（财税〔2015〕71号），规范与指导我省重点行业挥发性有机物（以下简称“VOCs”）排放量计算工作，摸清VOCs排放基数，为VOCs污染防治工作提供基础数据，实现VOCs精细化管理，减少全省VOCs排放总量，不断改善大气环境质量，编制本办法。

本细则试行后，根据实施情况和反馈意见，适时修订和完善。

一、适用范围本办法适用于江苏省石油化工、有机化工、表面涂装、包装印刷等行业VOCs排放量计算。

本办法适用于江苏省排污收费、总量控制、排污许可、环境影响评价、污染源清单编制等大气污染防治工作中工业企业VOCs排放量计算。

本办法适用于江苏省VOCs排放工业企业或生产设施的排放管理。

本办法规定了VOCs排放量计算的基本原则、技术方法、质量控制等内容。

二、术语与定义下列术语和定义适用于本办法。

2.1挥发性有机物参与大气光化学反应的有机化合物，或者根据规定的方法测量或计算确定的有机化合物，简称VOCs。

a)20℃时蒸汽压不小于10Pa，或者101.325kPa标准大气压下沸点不高于260℃的有机化合物；或者实际生产条件下具有以上相应挥发性的有机化合物；但不包括甲烷。

b）采用规定方法测定的非甲烷总烃，或者上述a)项有机化合物。

2.2非甲烷总烃采用规定的监测方法，检测器有明显响应的除甲烷外的碳氢化合物的总称（以碳计）。

2.3 实测法通过对企业排气筒或无组织排放源进行监测获取数据，并计算相应环节排放量的方法。

2.4 公式法利用公式表征生产过程物料的物理化学过程，从而计算排放量的方法。

2.5系数法通过获取重点行业或排放环节相应的活动水平信息和排放系数，从而计算出污染物排放量的方法。

2.6物料衡算法指根据物质质量的守恒原理，对生产过程中使用的物料变化情况进行定量分析，从而计算获得产生量或排放量的方法。

广东省“泄漏检测与修复（LDAR）”实施技术规范广东省环境保护厅二〇一六年九月目次前言 (i)1.适用范围 02.规范性引用文件 03.术语和定义 04.技术要求 (2)4.1 项目建立 (2)4.2 泄漏检测 (3)4.3 泄漏维修 (4)4.4 LDAR管理系统 (5)5.LDAR管理要求 (5)5.1 建立企业LDAR管理制度 (5)5.2 开展LDAR项目评估 (5)6.数据报送 (5)附录A LDAR检测方法与流程 (6)附录B 常见VOCs及OHAPs物质表 (13)前言为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》等法律法规，加强广东省挥发性有机物（Volatile Organic Compounds，简称VOCs）污染排放控制，改善区域大气环境质量，制定本规范。

本规范规定了广东省辖区内企业“泄漏检测与修复（LDAR）”项目建立、泄漏检测、泄漏维修、LDAR管理系统和LDAR管理的要求。

广东省“泄漏检测与修复（LDAR）”实施技术规范1.适用范围适用于广东省辖区内原油加工及石油制品制造（国民经济行业代码：2511）、有机化学原料制造（国民经济行业代码：2614）、化学药品原药制造（国民经济行业代码：2710）企业应用LDAR 技术。

合成材料（国民经济行业代码：2650）、初级形态的塑料及合成树脂制造（国民经济行业代码：2651）、合成橡胶制造（国民经济行业代码：2652）、合成纤维单（聚合）体制造（国民经济行业代码：2653）企业LDAR技术应用可参照执行。

适用于内部蕴含的挥发性有机化合物（VOCs）质量分数不低于10%或有机毒性大气污染物（OHAPs）质量分数不低于5%的工艺设备和管线。

2.规范性引用文件本标准内容引用了下列文件或其中的条款。

凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB 31570 石油炼制工业污染物排放标准GB 31571 石油化学工业污染物排放标准GB 31572 合成树脂工业污染物排放标准HJ 733 泄漏和敞开液面排放的挥发性有机物检测技术导则3.术语和定义3.1挥发性有机化合物volatile organic compounds简称VOCs，指参与大气光化学反应的有机化合物，根据规定的方法测量或核算确定的有机化合物。

广东省“泄漏检测与修复（LDAR）”实施技术规范广东省环境保护厅二〇一六年九月1 / 42/ 42目次前言ii1.适用范围12.规范性引用文件13.术语和定义14.技术要求34.1项目建立34.2泄漏检测44.3泄漏维修54.4LDAR管理系统65.LDAR管理要求65.1建立企业LDAR管理制度65.2开展LDAR项目评估66.数据报送6附录A LDAR检测方法与流程7附录 B 常见VOCs及OHAPs物质表14/ 42前言为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》等法律法规，加强广东省挥发性有机物（V olatile Organic Compounds，简称VOCs）污染排放控制，改善区域大气环境质量，制定本规范。

矚慫润厲钐瘗睞枥庑赖賃軔。

本规范规定了广东省辖区内企业“泄漏检测与修复（LDAR）”项目建立、泄漏检测、泄漏维修、LDAR管理系统和LDAR管理的要求。

聞創沟燴鐺險爱氇谴净祸測。

i / 42广东省“泄漏检测与修复（LDAR）”实施技术规范适用范围适用于广东省辖区内原油加工及石油制品制造（国民经济行业代码：2511）、有机化学原料制造（国民经济行业代码：2614）、化学药品原药制造（国民经济行业代码：2710）企业应用LDAR技术。

残骛楼諍锩瀨濟溆塹籟婭骒。

合成材料（国民经济行业代码：2650）、初级形态的塑料及合成树脂制造（国民经济行业代码：2651）、合成橡胶制造（国民经济行业代码：2652）、合成纤维单（聚合）体制造（国民经济行业代码：2653）企业LDAR技术应用可参照执行。

酽锕极額閉镇桧猪訣锥顧荭。

适用于内部蕴含的挥发性有机化合物（VOCs）质量分数不低于10%或有机毒性大气污染物（OHAPs）质量分数不低于5%的工艺设备和管线。

彈贸摄尔霁毙攬砖卤庑诒尔。

规范性引用文件本标准内容引用了下列文件或其中的条款。

凡是注日期的引用文件，仅注日期的版本适用于本标准。

附件1xx泄漏检测与修复（LDAR）实施技术指南为贯彻落实《国务院关于印发大气污染防治行动计划的通知》（国发〔2013〕37号），深入推进我省挥发性有机物污染治理工作，有效控制挥发性有机物的无组织排放，结合本省实际，制定本技术指南。

1 适用范围本指南适用于石油炼制工业、石油化学工业企业、及其他涉及挥发性有机物物料生产、使用、运输或存储，化工装置或设备xx点数量不小于5000 点的各类企业 VOCs 无组织排放控制和环境监督管理，亦适用于相关xx、改建、扩建项目的环境影响评价和环境保护设计中相关的环境保护要求。

2 规范性引用文件GB 31570-2015 石油炼制工业污染物排放标准GB 31571-2015 石油化学工也污染物排放标准GB/T 8170 数据修约规则与极限数值的表示和判定HJ 733 泄漏和敞开液面排放的挥发性有机物检测技术导则3 术语和定义3.1 石油化学工业以石油馏分、天然气等为原料，生产有机化学品、合成树脂、合成纤维、合成橡胶等的工业。

3.2 石油炼制工业以原油、重油等为原料，生产汽油馏分、柴油馏分、燃料油、润滑油、石油蜡、石油沥青和石油化工原料等的工业。

3.3 挥发性有机物（VOCs）满足以下任一条件的有机化合物：（1）在xx紫外线存在下，可与氮氧化物发生反应产生光化学氧化物；（2）下蒸汽压大于10Pa；（3）标准大气压下（101.3kPa）下沸点不高于。

3.4有机毒性大气污染物（OHAPs）已知或疑似引起癌症或其他严重影响身体健康，如生殖影响和生理缺陷及严重恶化环境的有机空气污染物，参见附录 A。

3.5 轻液体在工艺条件下呈液态，且蒸气压大于0.3 kPa（时）的VOCs组分质量分数之和不低于20%的物料。

3.6 重液体除气体和轻液体以外的含VOCs物料。

3.7 xx点采用xx措施，阻止设备流体从相邻结合面间或开口处向外泄漏的点位。

3.8 泄漏排放源原料中间体存放区、生产车间、输送管道、生产装置、中间罐、灌装线、危险废物暂存库、产品等存储库、污水池、废气处理设施、投料口、采样口以及任何易产生挥发性气体泄漏的场所和所有挥发性气体排放源；以及阀门、xx及其他管道连接设备、泵、压缩机及压缩机xx系统放气管、卸压装置、开口阀门、搅拌器xx口、通道门xx等易产生挥发性有机物泄漏的设备的泄漏排放。

附件上海市工业企业挥发性有机物排放量核算暂行办法为进一步规范工业企业挥发性有机物排放量的监测统计和核算工作，促进企业提高挥发性有机物（以下简称VOCs）污染控制水平，减少VOCs排放，根据《中华人民共和国大气污染防治法》、《上海市大气污染防治条例》等规定，制定本办法。

一、适用范围本办法适用于石化行业、涂料油墨制造业、印刷业、船舶工业以及汽车制造业（涂装）VOCs排放量的核算统计，其他行业参照执行。

二、核算原则1. 坚持客观公正原则。

VOCs核算量应客观公正的反映企业实际排放水平，核算过程应体现可核查、可追溯的管理要求。

2. 坚持科学规范原则。

VOCs排放量核算方法按实测法优先，物料衡算法/公式法次之，系数法兜底的顺序选用。

3. 坚持方法统一原则。

在污染减排、环境影响评价、排污许可、排污收费和排放清单编制等工作中，企业、第三方服务机构和环保管理部门原则上均采用统一的办法进行VOCs排放量— 3 —核算。

4. 坚持企业主体原则。

突出企业主体责任，企业应按要求提供基础数据，计算方法、过程和依据，并对数据的真实性、有效性和完整性负责。

三、核算方法1 、实测法实测法适用于通过排气筒排放的污染源项的VOCs排放量核算。

核算过程中优先采用企业在线监测数据、其次采用企业手工监测数据。

实测法数据应符合以下要求：（1）在线监测数据：VOCs在线监测数据以非甲烷总烃表征，由排气筒累计排放量表征该时段VOCs实际排放量。

排污单位应根据《上海市固定污染源非甲烷总烃在线监测系统安装及联网技术要求（试行）》安装污染源自动监测设备且与环保部门监控平台联网，按要求通过验收，并开展质量保证等管理工作。

如排放因子单一也可用单一因子表征或其它代表VOCs排放总量的污染因子表征，在线监测仪器的具体安装及验收等要求参照非甲烷总烃在线监测仪的相关规定执行。

（2）企业手工监测数据：排气筒未安装在线监测设施或在线监测设施数据无效，采用企业手工监测数据核算排放量。

泄漏检测与修复（LDAR）项⽬实施⽅案⽬录第⼀章项⽬背景 (3)1.1空⽓污染现况分析 (3)1.2VOCs定义与产⽣之危害 (3)1.3LDAR项⽬开展必要性 (5)1.3.1国家政策紧锣密⿎出台 (5)1.3.2LDAR项⽬（管末控制技术）处理产⽣的效益 (6)1.3.3LDAR⼯作重要性 (7)第⼆章LDAR项⽬实施步骤 (8)2.1架构说明 (8)2.2实施过程要求（企业、检测公司、环保单位） (11)2.2.1企业要求（⾃主检査，由企业⾃愿选择） (11)2.2.2检测公司要求（定期检测） (11)2.2.3接受环保单位监督要求（不定期稽核） (12)2.3⼯作⽬标与预期成效 (12)2.3.1软件管理电脑作业 (12)2.3.1.1作业机能 (13)2.3.1.2基本资料建档管理 (14)2.3.1.3泄漏修复管理 (14)2.3.1.4检查（测）记录管理 (15)2.3.2元件图像建档 (15)2.3.2.1编码原则 (15)2.3.2.2图像建档原则与检测示意图 (17)3.3.2.3图像建档特点 (21)2.3.2.4建档步骤 (22)2.3.3元件检测⼯作 (23)2.3.3.1检测定义 (23)2.3.3.2检测流程图（参考） (24)2.3.3.3检测过程 (25)2.3.4泄漏修复经验与技术交流 (27)2.3.4.1泄漏原因探讨 (27)2.3.4.2维修参考流程 (30)2.3.4.3修复⽅式（企业⾃⾏完成） (31)2.3.4.4VOC设备元件排放量改善⼯作策略 (32)2.3.5检测仪器使⽤服务及维修 (32)2.3.5.1TVA特性说明 (32)2.3.6整理及出具报告 (34)第三章管理部⻔实施计划 (34)3.1项⽬试点 (34)3.2试点项⽬总结 (34)3.3地⽅规范要求出台 (35)第⼀章项⽬背景1.1空⽓污染现况分析随着科技发达，⼯业蓬勃发展，V0C在各世界已产⽣严重污染，造成光化学烟雾、臭氧浓度升⾼、霾害机率增加，已经是⺠众所关注的话题。
