单片机原理与应用及c51程序设计答案【篇一:单片机原理与c51语言程序设计与基础教程_课后习题答案】p> 习题填空题1.一般而言,微型计算机包括、四个基本组成部分。
2.单片机是一块芯片上的微型计算机。
以地应用范畴。
3.atmel 公司生产的cmos型51系列单片机,具有代替rom作为程序存储器,4.单片机根据工作温度可分为、和三种。
民用级的温度范围是0℃一70℃,工业级是-40℃~85℃,军用级是-55℃-125℃(不同厂家的划分标推可能不同。
5.在单片机领域内,ice的含义是。
选择题1.单片机的工作电压一般为v?a 5vb 3vc 1vd 4v2.单片机作为微机的一种,它具有如下特点:a 具有优异的性能价格比b 集成度高、体积小、可靠性高c 控制功能强,开发应用方便d 低电压、低功耗。
3.民用级单片机的温度范围是:a -40℃~85℃b 0℃一70℃c -55℃-125℃d 0℃一50℃4.mcs-51系列单片机最多有a 3b 4c 5d 65.下列简写名称中不是单片机或单片机系统的是a mcub scmc iced cpu问答题1.单片机常用的应用领域有哪些?2.我们如何学习单片机这么技术?3.单片机从用途上可分成哪几类?分别由什么用处?填空题1.运算器、控制器、存储器、输入输出接口2.单片机嵌入式系统3. mcs-51flash rom4.民用级(商业级)工业级军用级5.在线仿真器选择题1、a2、abcd3、b 4、c5、d问答题1.单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域,大致可分如下几个范畴:(1)在智能仪器仪表上的应用单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点,广泛应用于仪器仪表中,结合不同类型的传感器,可实现诸如电压、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。
作业答案0-1绪论1.单片机是把组成微型计算机的各功能部件即(微处理器(CPU))、(存储器(ROM 和RAM))、(总线)、(定时器/计数器)、(输入/输出接口(I/O口))及(中断系统)等部件集成在一块芯片上的微型计算机。
2.什么叫单片机?其主要特点有哪些?解:将微处理器(CPU)、存储器(存放程序或数据的ROM和RAM)、总线、定时器/计数器、输入/输出接口(I/O口)、中断系统和其他多种功能器件集成在一块芯片上的微型计机,称为单片微型计算机,简称单片机。
单片机的特点:可靠性高、便于扩展、控制功能强、具有丰富的控制指令、低电压、低功耗、片内存储容量较小、集成度高、体积小、性价比高、应用广泛、易于产品化等。
第1章MCS-51单片机的结构与原理15. MCS-51系列单片机的引脚中有多少根I/O线?它们与单片机对外的地址总线和数据总线之间有什么关系?其地址总线和数据总线各有多少位?对外可寻址的地址空间有多大?解:MCS-51系列单片机有4个I/O端口,每个端口都是8位双向口,共占32根引脚。
每个端口都包括一个锁存器(即专用寄存器P0~P3)、一个输入驱动器和输入缓冲器。
通常把4个端口称为P0~P3。
在无片外扩展的存储器的系统中,这4个端口的每一位都可以作为双向通用I/O端口使用。
在具有片外扩展存储器的系统中,P2口作为高8位地址线,P0口分时作为低8位地址线和双向数据总线。
MCS-51系列单片机数据总线为8位,地址总线为18位,对外可寻址空间为64KB。
25. 开机复位后,CPU使用的是哪组工作寄存器(R0-R n)?它们的地址是什么?CPU如何确定和改变当前工作寄存器组(R0-R n)?解:开机复位后,CPU使用的是第0组工作寄存器。
它们的地址是00H-07H。
CPU通过对程序状态字PSW中RS1和RS0的设置来确定和改变当前工作寄存器组。
27. MCS-51单片机的时钟周期、机器周期、指令周期是如何定义的?当主频为12MHz的时候,一个机器周期是多长时间?执行一条最长的指令需要多长时间?解:时钟周期又称为振荡周期,由单片机内部振荡电路OSC产生,定义为OSC时钟频率的倒数。

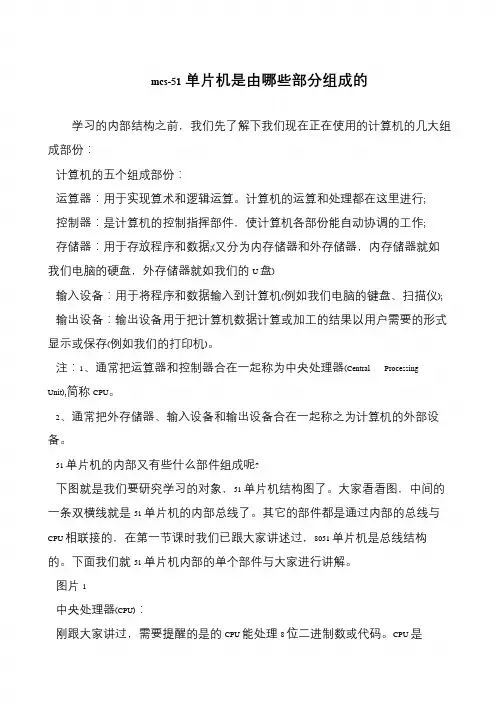

mcs-51单片机是由哪些部分组成的
学习的内部结构之前,我们先了解下我们现在正在使用的计算机的几大组
成部份:
计算机的五个组成部份:
运算器:用于实现算术和逻辑运算。
计算机的运算和处理都在这里进行;
控制器:是计算机的控制指挥部件,使计算机各部份能自动协调的工作;
存储器:用于存放程序和数据;(又分为内存储器和外存储器,内存储器就如
我们电脑的硬盘,外存储器就如我们的U 盘)
输入设备:用于将程序和数据输入到计算机(例如我们电脑的键盘、扫描仪);
输出设备:输出设备用于把计算机数据计算或加工的结果以用户需要的形式
显示或保存(例如我们的打印机)。
注:1、通常把运算器和控制器合在一起称为中央处理器(Central Processing Unit),简称CPU。
2、通常把外存储器、输入设备和输出设备合在一起称之为计算机的外部设
备。
51 单片机的内部又有些什么部件组成呢?
下图就是我们要研究学习的对象,51 单片机结构图了。
大家看看图,中间的
一条双横线就是51 单片机的内部总线了。
其它的部件都是通过内部的总线与CPU 相联接的,在第一节课时我们已跟大家讲述过,8051 单片机是总线结构的。
下面我们就51 单片机内部的单个部件与大家进行讲解。
中央处理器(CPU):
刚跟大家讲过,需要提醒的是的CPU 能处理8 位二进制数或代码。
CPU 是。
MCS-51单⽚机的硬件结构MCS-51单⽚机的基本组成MCS-51是Intel公司⽣产的⼀个单⽚机系列的总称.在功能上,该系列单⽚机有基本型和增强型两⼤类,通常以芯⽚型号的末位数字来区别。
末位数字位“1”的型号是基本型,为“2”的信号是增强型。
MCS-51单⽚机的内部结构如图所⽰,基本结构包括:⼀个8位的CPU及⽚内振荡器;4KB掩膜ROM(8051),4KB EPROM(8751),⽆ROM(8031);128B RAM,21个特殊功能寄存器SFK;4个(P0~P3)8位并⾏I/O接⼝,⼀个可编程全双⼯通⽤异步串⾏接⼝(UART);具有5个中断源,2个优先级;可寻址64KB 的⽚外ROM和64KB的⽚外RAM;两个16位的定时/计数器;具有位操作功能的布尔处理机及位寻址功能。
MCS-51单⽚机的引脚及其功能MCS-51单⽚机的引脚封装MCS-51单⽚机有普通的HMOS芯⽚和CMOS低功耗芯⽚。
HMOS芯⽚采⽤双列直插封装⽅式,⽽CMOS芯⽚采⽤的封装⽅式有双列直插也有⽅形封装的。
尽管封装的⽅式不同,但是它们的结构完全⼀样。
输⼊/输出接⼝MCS-51单⽚机有4个双向8位I/O接⼝,它们是P0、P1、P2、P3。
在⽆外接存储器时,这4个I/O接⼝均可以作为通⽤I/O接⼝使⽤,CPU既可以对它们进⾏字节操作也可以进⾏位操作。
当外接程序存储器或数据存储器时,P0⼝和P2⼝不再作为通⽤I/O⼝使⽤。
此时,P0⼝传送存储器地址的低8位以及双向的8位数据,P2⼝传送存储器地址的⾼8位。
P0⼝和P2共同组成MCS-51单⽚机的16位地址总线,⽽低8位地址总线与8位双向数据总线分时复⽤。
P0⼝P0⼝有8位,每⼀位由⼀个锁存器、两个三态输⼊缓冲器、控制电路和驱动电路组成。
P0⼝有两种功能,⼀是作为通⽤I/O⼝;⼆是当外接存储器时,作为低8位地址总线和8位双向数据总线。
P0 ⼝作为通⽤I/O ⼝作为通⽤I/O ⼝时,P0 ⼝既可以做输⼊⼝,也可以做输出⼝,并且每⼀位都可以设定为输⼊或输出。
