数据的编码与调制

数字二进制信号的编码与调制技术随着科技的不断发展，数字通信技术的重要性越来越凸显。

而数字通信技术中的关键性能之一就是数字信号的传输质量，其中数字信号的编码和调制技术至关重要。

本文将深入探讨数字二进制信号的编码与调制技术的相关知识。

一、数字信号与模拟信号数字信号是指以数字形式储存、处理、传输数据的信号，其中数据一般用二进制数表示。

与之相对的是模拟信号，模拟信号指的是以连续的电压、电流或其他物理量形式的信号。

常见的模拟信号有声音、图像等。

相比较而言，数字信号由于使用二进制数表示，储存、处理和传输都可以用计算机等数字设备完成，并且抗干扰能力强，信号传输质量好。

二、数字二进制信号的编码方式数字信号在传输的过程中需要进行编码，其中最常用的数字编码方式是二进制编码方式。

1、非归零编码（NRZ）非归零编码（NRZ）是将0和1分别转化为低电平和高电平的编码方式。

因为只需要判断电平的高低，所以NRZ编码是最基本、也是最简单的编码方式。

但是，在NRZ编码方式中，如果数据连续传输数个 0 或 1 时，就会产生"磁化"现象，从而导致信号的偏移，产生时钟抖动。

这也是NRZ编码方式的局限性。

2、归零编码（RZ）归零编码（RZ）通过在每个位的中间加入一个零值来解决NRZ编码方式的问题。

具体操作是，将0加成一个低电平和一个高电平，将 1 加成一个高电平和一个低电平。

当数据连续传输 0 时，由于中间插入了一个 0，不会再产生"磁化"现象，而且数据时钟总是能够与信号时钟同步。

因此，RZ编码方式经常用在数据速率较慢的情况下。

3、曼彻斯特编码（Manchester）曼彻斯特编码（Manchester）是通过在每个位的中间加入一个反向电平的方式来编码数字信号。

具体操作是，将 0 加成一个宽电平下降和宽电平上升，将1 加成一个宽电平上升和宽电平下降。

这样，每个位都有一个电平变化，可以解决"磁化"问题。

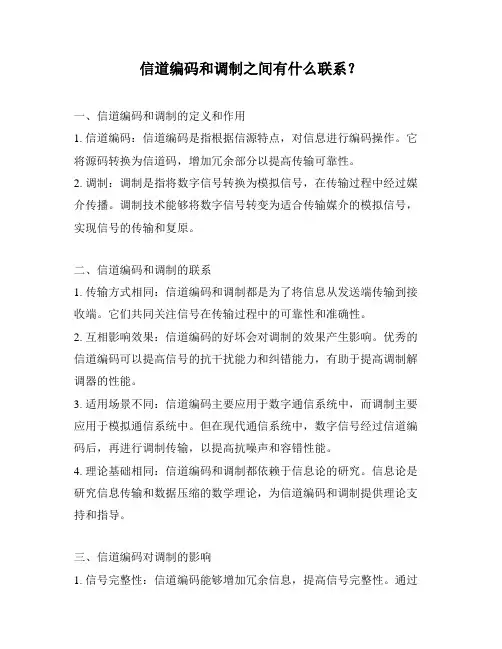

信道编码和调制之间有什么联系？一、信道编码和调制的定义和作用1. 信道编码：信道编码是指根据信源特点，对信息进行编码操作。

它将源码转换为信道码，增加冗余部分以提高传输可靠性。

2. 调制：调制是指将数字信号转换为模拟信号，在传输过程中经过媒介传播。

调制技术能够将数字信号转变为适合传输媒介的模拟信号，实现信号的传输和复原。

二、信道编码和调制的联系1. 传输方式相同：信道编码和调制都是为了将信息从发送端传输到接收端。

它们共同关注信号在传输过程中的可靠性和准确性。

2. 互相影响效果：信道编码的好坏会对调制的效果产生影响。

优秀的信道编码可以提高信号的抗干扰能力和纠错能力，有助于提高调制解调器的性能。

3. 适用场景不同：信道编码主要应用于数字通信系统中，而调制主要应用于模拟通信系统中。

但在现代通信系统中，数字信号经过信道编码后，再进行调制传输，以提高抗噪声和容错性能。

4. 理论基础相同：信道编码和调制都依赖于信息论的研究。

信息论是研究信息传输和数据压缩的数学理论，为信道编码和调制提供理论支持和指导。

三、信道编码对调制的影响1. 信号完整性：信道编码能够增加冗余信息，提高信号完整性。

通过冗余信息的添加，当信号在传输过程中发生部分损坏时，仍然可以恢复原始信息。

2. 抗干扰能力：信道编码可以增加信号的抗干扰能力，提高系统的可靠性。

在噪声环境中，信道编码可以利用冗余信息进行均衡，减小噪声的影响。

3. 纠错能力：优秀的信道编码可以实现纠错传输。

通过引入差错检测和纠正技术，即使在信号发生错误的情况下，也可以恢复出原始信息。

四、调制对信道编码的要求1. 低误码率：调制技术需要保证传输过程中的低误码率，以确保信号能够被准确恢复。

选择合适的调制方式和参数对于提高系统的传输质量至关重要。

2. 带宽利用率：调制技术需要充分利用有限的带宽资源。

通过合理选择调制方式和调制参数，可以提高带宽利用率，实现高速率的数据传输。

3. 抗干扰能力：调制技术需要具备一定的抗干扰能力，以应对复杂的通信环境。

5G通信技术中的物理层信号处理与无线传输方案物理层信号处理是5G通信技术中至关重要的一环，它涉及到数据的调制、编码、调制解调器设计等方面。

在5G通信中，物理层信号处理的目标是通过无线传输方案实现高速、低延迟、可靠的数据传输。

在5G通信中，物理层信号处理主要包括以下几个方面的内容：1. 调制与编码：在5G通信中，传输的数据需要经过调制和编码处理，以适应高速传输和多天线系统的需求。

调制技术可以将数字信息转换为模拟信号，例如将数字信号转换为载波波形。

编码技术则可以提供对数据进行纠错和压缩的功能，以提高数据传输的可靠性和效率。

2. 符号映射：符号映射是将数字信息映射到模拟信号的过程。

在5G通信中，由于需要支持较大的数据速率和多天线传输，因此符号映射需要考虑多维调制技术，例如4-QAM、16-QAM、64-QAM等。

通过不同的符号映射方式，可以在有限带宽资源下实现更高的数据传输速率。

3. 多天线系统设计：5G通信中使用了大规模天线阵列（Massive MIMO）技术，以提高信道容量和数据传输速率。

在多天线系统中，物理层信号处理需要对传输信号进行波束赋形和波束成形等处理，以实现有效的信道传输。

此外，还需要进行天线选择、波束赋形权重的计算等工作，以优化传输性能。

4. 信道估计与均衡：由于无线信道的复杂性，信号在传输过程中容易受到干扰和衰落的影响。

因此，在5G通信中，物理层信号处理需要进行准确的信道估计和均衡处理。

通过对传输信号和接收信号的比较，可以估计信道特性，进而进行信号均衡以提高传输质量。

5. 自适应调制与调度：5G通信中，物理层信号处理还需要考虑自适应调制与调度的问题。

自适应调制可以根据信道条件的变化，动态地调整数据传输速率和调制方式，以提高传输效率。

自适应调度则可以根据用户的需求和网络状况，合理地分配资源，实现高效的数据传输。

为了实现上述物理层信号处理的需求，5G通信中采用了多种无线传输方案，以在有限的频谱资源下实现高速、低延迟的数据传输。

调制、编码、解调、译码的过程大致如下：
编码：在发送端，原始数据通常以二进制形式存在。

为了在传输过程中保持数据的完整性，通常会对这些数据进行编码。

编码过程可能包括添加校验位、对数据进行加密等。

调制：在发送端，编码后的数据需要通过某种方式转换成适合在信道上传输的信号。

这个过程称为调制。

调制的方式有很多，如QAM（Quadrature Amplitude Modulation，四相位幅度调制）、QPSK（Quadrature Phase Shift Keying，四相位偏移键控）等。

传输：经过调制后的信号通过信道进行传输。

在这个过程中，可能会受到各种噪声和干扰的影响。

解调：在接收端，首先需要对接收到的信号进行解调，将其从信道上解调下来，还原成原始的信号。

译码：解调后的信号还需要进行译码，将编码后的数据还原成原始的二进制数据。

以上就是调制、编码、解调、译码的基本过程。

这个过程通常用于数字通信系统中，如无线通信、卫星通信等。

移动通信的编码与调制技术在当今高度互联的时代，移动通信已经成为我们生活中不可或缺的一部分。

从日常的语音通话、短信交流，到高清视频播放、在线游戏，移动通信技术的不断发展为我们带来了越来越便捷和丰富的体验。

而在这背后，编码与调制技术起着至关重要的作用。

首先，我们来谈谈编码技术。

编码，简单来说，就是将信息转换为特定的代码形式，以便于传输和存储。

在移动通信中，常用的编码技术包括信源编码和信道编码。

信源编码的主要任务是减少信息的冗余度，提高传输效率。

例如，在语音通信中，我们不会传输连续的声音信号，而是对其进行采样和量化，将模拟的声音信号转换为数字形式。

通过合理的编码算法，可以去除那些人耳不太敏感的部分，从而在不影响语音质量的前提下减少数据量。

信道编码则是为了提高通信的可靠性。

由于移动通信环境复杂，信号在传输过程中容易受到各种干扰和衰减。

信道编码通过在原始信息中添加一些冗余信息，使得接收端能够检测和纠正传输过程中产生的错误。

常见的信道编码方式有卷积码、Turbo 码等。

接下来，我们再看看调制技术。

调制就像是给信息穿上不同的“外衣”，以便让它们能够在无线信道中顺利传输。

在移动通信中，常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）。

幅度调制是根据信息的变化改变载波的幅度；频率调制则是改变载波的频率；相位调制则是改变载波的相位。

而现代移动通信系统中，更广泛采用的是数字调制技术，如二进制相移键控（BPSK）、正交相移键控（QPSK）、正交幅度调制（QAM）等。

以 QPSK 为例，它将信息编码为四个不同的相位状态，每个相位状态代表两个比特的信息。

这样，在相同的带宽下，能够传输更多的信息。

QAM 则更进一步，它同时改变载波的幅度和相位，从而可以在一个符号中传输更多的比特。

例如 16QAM 可以在一个符号中传输 4 比特的信息。

编码与调制技术的选择并非是孤立的，而是需要根据具体的通信需求和系统条件来综合考虑。

数据的编码与调制如前所述，网络中的通信信道可以分为模拟信道和数字信道，分别用于传输模拟信号和数字信号，而依赖于信道传输的数据也分为模拟数据与数字数据两类。

为了正确地传输数据，必须对原始数据进行相应的编码或调制，将原始数据变成与信道传输特性相匹配的数字信号或模拟信号后，才能送入信道传输。

如图6-20所示，数字数据经过数字编码后可以变成数字信号，经过数字调制（ASK、FSK、PSK）后可以成为模拟信号；而模拟数据经过脉冲编码调制（PCM）后可以变成数字信号，经过模拟调制（AM、FM、PM）后可以成为与模拟信道传输特性相匹配的模拟信号。

图6-20 数据的编码与调制示意图6.3.1 数字数据的数字信号编码利用数字通信信道直接传输数字信号的方法，称作数字信号的基带传输。

而基带传输需要解决的两个问题是数字数据的数字信号编码方式及收发双方之间的信号同步。

在数字基带传输中，最常见的数据信号编码方式有不归零码、曼彻斯特编码和差分曼彻斯特编码3种。

以数字数据011101001为例，采用这3种编码方式后，它的编码波形如图6-21所示。

1.不归零码（NRZ，Non－Return to Zero）NRZ码可以用低电平表示逻辑“0”，用高电平表示逻辑“1”。

并且在发送NRZ码的同时，必须传送一个同步信号，以保持收发双方的时钟同步。

2.曼彻斯特编码（Manchester）曼彻斯特编码的特点是每一位二进制信号的中间都有跳变，若从低电平跳变到高电平，就表示数字信号“1”；若从高电平跳变到低电平，就表示数字信号“0”。

曼彻斯特编码的原则是：将每个比特的周期T分为前T/2和后T/2，前T/2取反码，后T/2取原码。

曼彻斯特编码的优点是每一个比特中间的跳变可以作为接收端的时钟信号，以保持接收端和发送端之间的同步。

3.差分曼彻斯特编码（Difference Manchester）差分曼彻斯特编码是对曼彻斯特编码的改进，其特点是每比特的值要根据其开始边界是否发生电平跳变来决定，若一个比特开始处出现跳变则表示“0”，不出现跳变则表示“1”，每一位二进制信号中间的跳变仅用做同步信号。

数据通信原理数据通信原理是指通过传输介质将数据从一个地点传递到另一个地点的过程。

在数据通信中，数据被分割为一系列的数据包，并通过网络传输到目的地。

数据通信原理主要涉及以下几个方面：1.调制解调：调制解调是将要传输的数据从数字信号转换为模拟信号的过程，然后将模拟信号传输到接收方后再进行解调还原为数字信号。

调制的目的是将数字信号转换为适合传输的频率范围内的模拟信号，解调则是将接收到的模拟信号转换为可供使用的数字信号。

2.传输介质：数据通信中使用的传输介质有多种，包括电缆、光纤、无线信号等。

不同的传输介质具有不同的特点和适应场景，如电缆传输适合短距离高带宽传输，光纤传输适合长距离高速传输等。

3.编码和解码：为了提高数据传输的可靠性和效率，数据在传输过程中会进行编码和解码。

编码将原始数据转换为特定编码格式，使其具备一定的容错能力，能够纠正一定数量的传输错误；解码则是将接收到的编码数据转换为原始数据。

4.传输协议：数据通信中使用的传输协议规定了数据在网络中的传输方式和规则。

常见的传输协议包括TCP/IP协议，用于互联网传输；以太网协议，用于局域网传输等。

5.差错控制：在数据通信过程中，可能会因为传输噪声、干扰等原因导致数据传输错误。

差错控制技术可用于检测和纠正传输过程中的错误，常见的差错控制技术包括奇偶校验、CRC校验等。

6.流量控制：为了保证数据传输的平稳进行，需要对数据的传输速度进行控制。

流量控制技术可用于调节发送方的传输速度，防止接收方无法及时处理数据导致的数据丢失或堆积等问题。

7.路由选择：在数据通信中，如果传输路径有多个选择，需要选择最佳的传输路径。

路由选择技术可用于确定数据传输的最佳路径，提高数据传输的效率和稳定性。

数据通信原理包括调制解调、传输介质、编码和解码、传输协议、差错控制、流量控制和路由选择等方面的内容，对于数据的可靠传输和高效传输起着重要的作用。

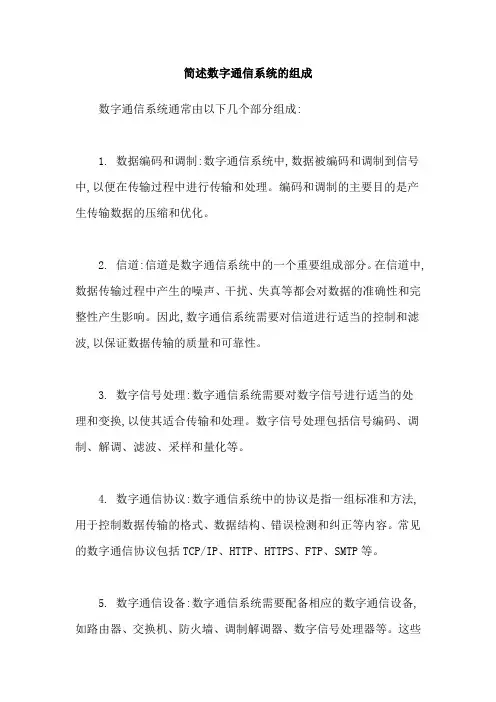

简述数字通信系统的组成
数字通信系统通常由以下几个部分组成:
1. 数据编码和调制:数字通信系统中,数据被编码和调制到信号中,以便在传输过程中进行传输和处理。

编码和调制的主要目的是产生传输数据的压缩和优化。

2. 信道:信道是数字通信系统中的一个重要组成部分。

在信道中,数据传输过程中产生的噪声、干扰、失真等都会对数据的准确性和完整性产生影响。

因此,数字通信系统需要对信道进行适当的控制和滤波,以保证数据传输的质量和可靠性。

3. 数字信号处理:数字通信系统需要对数字信号进行适当的处
理和变换,以使其适合传输和处理。

数字信号处理包括信号编码、调制、解调、滤波、采样和量化等。

4. 数字通信协议:数字通信系统中的协议是指一组标准和方法,用于控制数据传输的格式、数据结构、错误检测和纠正等内容。

常见的数字通信协议包括TCP/IP、HTTP、HTTPS、FTP、SMTP等。

5. 数字通信设备:数字通信系统需要配备相应的数字通信设备,如路由器、交换机、防火墙、调制解调器、数字信号处理器等。

这些
设备的作用是支持数字通信系统的运行和实现数据传输和处理。

数字通信系统需要数据编码、调制、信道控制、数字信号处理、数字通信协议和数字通信设备等多个组成部分相互协作,以实现数据的高效、可靠、安全传输。

数据通信编码技术数据通信编码技术是指将数据转换为一定的信号形式以便在通信中传输的技术。

编码技术可以提高数据传输的可靠性、容量和效率，以及抵抗噪声和干扰的能力。

常见的数据通信编码技术包括如下几种：1. 数字编码：将数字信号（二进制）转换为模拟信号，如脉冲编码调制（PCM）和Δ调制（DM）。

常用于电话网络和音频传输。

2. 奇偶校验码：在数据传输的过程中，通过添加奇偶校验位来检测和纠正错误。

常用于串行通信中。

3. 压缩编码：使用一定的压缩算法将数据进行压缩，以减少传输带宽和存储空间。

常用于图像、音频和视频传输。

4. 编码/解码器：将数据进行编码和解码以提高传输的可靠性和正确性。

例如，前向纠错编码（FEC）可以在接收端纠正传输过程中产生的错误。

5. 数字签名：用于验证数据的完整性和真实性。

数字签名使用非对称加密算法生成一个与数据相关联的数字签名，接收方可以使用发送方的公钥验证签名。

6. 哈希函数：将数据映射为固定长度的哈希值。

哈希函数常用于数据完整性校验和数据的唯一标识。

7. 编码调制：将数字数据转换为模拟信号进行传输，如调频调制（FM）、调幅调制（AM）和正交频分复用（OFDM）。

编码调制技术在无线通信和有线通信中广泛应用。

8. 声音编码：将模拟声音信号转换为数字信号进行传输，如脉冲编码调制（PCM）和自适应差分脉冲编码调制（ADPCM）。

声音编码技术常用于音频通信和语音识别。

9. 图像编码：将模拟图像信号转换为数字信号进行传输，如JPEG、PNG和GIF等。

图像编码技术常用于图像传输和存储。

以上是常见的数据通信编码技术，不同的技术适用于不同的通信场景和要求。

通信系统中的信道编码与调制技术随着科技的发展，通信技术得到了巨大的进步，从最早的电话通信到现在的无线互联网，信道编码与调制技术在这些通信系统中起到了至关重要的作用。

本文将详细介绍信道编码与调制技术，并分步骤列出相关内容。

一、信道编码技术1. 信道编码的定义与作用- 信道编码是指在数字通信系统中，通过添加冗余信息来提高传输数据的可靠性。

- 通过信道编码，可以在信道中出现干扰和误码的情况下，对数据进行纠错和恢复，提高传输效果。

2. 常见的信道编码技术- 奇偶校验码：通过对数据进行奇偶校验，发现并纠正奇偶数目错误的位。

- 哈密顿码：通过对数据进行冗余编码，增加一定数量的校验位，来实现纠错和检错能力。

- 海明码：通过在数据中添加校验位来实现纠错和检错功能，并具备检错能力。

3. 信道编码的实现步骤- 编码：将原始数据经过编码器转化为编码数据，如奇偶校验位、海明码等。

- 解码：将接收到的编码数据通过解码器解码为原始数据。

- 纠错：根据纠错算法来修复被干扰或误码导致的错误数据。

- 恢复：通过恢复算法对部分数据进行估计和恢复。

二、调制技术1. 调制的定义与作用- 调制是指将数字信号转换为模拟信号，以适应信道传输的需要。

- 通过调制技术，可以将数字信号转换为模拟信号进行传输，提高信号的传输效果。

2. 常见的调制技术- 幅度调制(AM)：通过改变信号的幅度来传输信息。

- 频率调制(FM)：通过改变信号的频率来传输信息。

- 相位调制(PM)：通过改变信号的相位来传输信息。

3. 调制的实现步骤- 采样：将模拟信号转换为离散的数字信号。

- 编码：根据调制方式，将数字信号转换为相应的调制信号。

- 调制：将调制信号转换为模拟信号，用于传输。

- 解调：将接收到的模拟信号转换为调制信号。

- 解码：将调制信号转换为数字信号，用于后续处理。

三、信道编码与调制技术的关系1. 信道编码与调制的目的- 信道编码用于提高信号的可靠性和传输效果。

通信系统中的编码与调制技术随着现代通信技术的发展，编码与调制技术在通信系统中扮演着至关重要的角色。

编码与调制技术通过将信息转换为电信号的形式，实现信号的传输和解码，以保证信息的可靠传输和准确接收。

本文将详细介绍通信系统中的编码与调制技术。

一、编码技术编码技术是将信息转换为电信号的过程，其中最常用的编码技术是数字编码和模拟编码。

1. 数字编码数字编码是将离散的数字信号转换为连续的电信号。

在数字通信中，我们常用的数字编码方式包括二进制编码、八进制编码和十六进制编码等。

例如，将0和1两个数字转换为电压水平高低分别代表0和1，这就是二进制编码。

数字编码的优点是抗干扰性强、传输效率高，广泛应用于现代通信系统中。

2. 模拟编码模拟编码是将连续的模拟信号转换为电信号，常用的编码方式有频移键控、振幅调制和相位调制等。

频移键控是通过改变信号的频率来表示不同的信息，其中最常用的是频移键控调制（FSK）。

振幅调制是通过改变信号的振幅来表示不同的信息，常用的是调幅（AM）和双边带调幅（DSB-AM）。

相位调制是通过改变信号的相位来表示不同的信息，常用的是调相（PM）和频率调制（FM）。

二、调制技术调制技术是将编码后的信号转换为传输信号的过程，采用不同的调制技术可以提高信号的传输效率和抗干扰性。

1. 幅度调制（AM）幅度调制通过改变信号的振幅来进行调制，其中最常用的是调幅（AM）技术。

AM技术通过改变信号的振幅来调制载波信号，使得载波的振幅随着信号的变化而变化，从而传输信号。

AM技术简单易用，但其抗干扰性较差。

2. 频率调制（FM）频率调制通过改变信号的频率来进行调制，其中最常用的是频率调制（FM）技术。

FM技术通过改变载波信号的频率来表示不同的信息，频率越高表示信号的幅度越大，从而传输信号。

FM技术具有较好的抗干扰性能，广泛应用于广播和无线电通信领域。

3. 相位调制（PM）相位调制通过改变信号的相位来进行调制，其中最常用的是调相（PM）技术。
