集成门极换流晶闸管原理及驱动

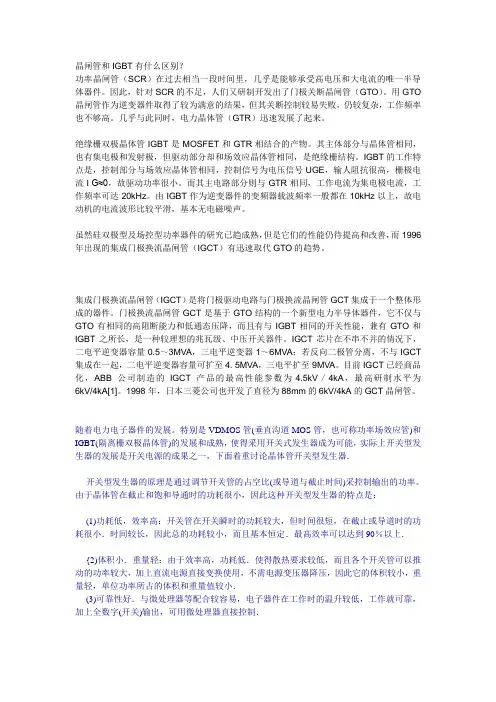

晶闸管和IGBT有什么区别？功率晶闸管（SCR）在过去相当一段时间里，几乎是能够承受高电压和大电流的唯一半导体器件。

因此，针对SCR的不足，人们又研制开发出了门极关断晶闸管（GTO）。

用GTO 晶闸管作为逆变器件取得了较为满意的结果，但其关断控制较易失败，仍较复杂，工作频率也不够高。

几乎与此同时，电力晶体管（GTR）迅速发展了起来。

绝缘栅双极晶体管IGBT是MOSFET和GTR相结合的产物。

其主体部分与晶体管相同，也有集电极和发射极，但驱动部分却和场效应晶体管相同，是绝缘栅结构。

IGBT的工作特点是，控制部分与场效应晶体管相同，控制信号为电压信号 UGE，输人阻抗很高，栅极电流I G≈0，故驱动功率很小。

而其主电路部分则与GTR相同，工作电流为集电极电流，工作频率可达20kHz。

由IGBT作为逆变器件的变频器载波频率一般都在10kHz以上，故电动机的电流波形比较平滑，基本无电磁噪声。

虽然硅双极型及场控型功率器件的研究已趋成熟，但是它们的性能仍待提高和改善，而1996年出现的集成门极换流晶闸管（IGCT）有迅速取代 GTO的趋势。

集成门极换流晶闸管（IGCT）是将门极驱动电路与门极换流晶闸管GCT集成于一个整体形成的器件。

门极换流晶闸管GCT是基于GTO结构的一个新型电力半导体器件，它不仅与GTO有相同的高阻断能力和低通态压降，而且有与IGBT相同的开关性能，兼有GTO和IGBT之所长，是一种较理想的兆瓦级、中压开关器件。

IGCT芯片在不串不并的情况下，二电平逆变器容量0.5～3MVA，三电平逆变器1～6MVA；若反向二极管分离，不与IGCT 集成在一起，二电平逆变器容量可扩至4. 5MVA，三电平扩至9MVA。

目前IGCT已经商品化，ABB公司制造的IGCT产品的最高性能参数为 4.5kV／4kA，最高研制水平为6kV/4kA[1]。

1998 年，日本三菱公司也开发了直径为88mm的6kV/4kA的GCT晶闸管。

集成门极换流晶闸管集成门极换流晶闸管（IGCT，Integrated Gate-Commutated Thyristor）是一种高性能功率电子器件，适用于大功率、高频应用。

它结合了晶闸管（thyristor）和摩斯场效应管（MOSFET）的优点，提供了低压降、高效率和高可靠性。

在这篇文章中，我将详细介绍集成门极换流晶闸管的工作原理、特点和应用领域。

让我们了解一下集成门极换流晶闸管的结构。

它由四个层次的PNPN结构组成，与传统的晶闸管相似。

然而，集成门极换流晶闸管在晶体控制结构上引入了摩斯场效应管的特性，使其具有更低的开启电阻和较高的开关速度。

此外，它还引入了专门的门级驱动电路，可以更好地控制晶闸管的导通和关断。

这种设计使得集成门极换流晶闸管在高频开关应用中具有更好的性能。

集成门极换流晶闸管的工作原理也是相对简单和直观的。

当施加正向电压到晶体控制结构时，晶体控制结构中的PN结变为导通状态，从而使得晶闸管导通。

相比传统晶闸管，由于集成了门级驱动电路，集成门极换流晶闸管的开启速度更快，电流上升更快。

当施加反向电压或去掉门级信号时，集成门极换流晶闸管会迅速关闭，从而截止电流。

这种可控性和高效性使得集成门极换流晶闸管在高频应用中非常有用。

集成门极换流晶闸管具有许多优点。

首先，它具有低开启电阻和较小的电压降，使得能量损耗较低。

其次，集成门极换流晶闸管具有较高的开关速度和反向恢复特性，可在高频应用中实现高效能转换。

此外，它还具有稳定的工作特性和较高的可靠性，抗过电流和过压冲击能力强。

最后，集成门极换流晶闸管的封装和散热设计也相对简单，降低了制造成本。

集成门极换流晶闸管在许多领域中都有广泛的应用。

首先，它被广泛应用于交流输电系统和高速列车的牵引系统中，以提供高效率的功率转换和电机控制。

其次，它也用于逆变器和直流电源中，以实现高频开关和能量传输。

此外，集成门极换流晶闸管还被用于电力电子设备、电动汽车和电能储存器等应用中，提供高效率、可靠性和稳定性的电源控制和传输。

集成门极换流晶闸管（IGCT）1.电力电子器件发展电力电子技术包括功率半导体器件与IC技术、功率变换技术及控制技术等几个方面，其中电力电子器件是电力电子技术的重要基础，也是电力电子技术发展的“机车’’。

现代电力电子技术无论对改造传统-t-业(电力机械、矿冶、交通、化工、轻纺等)，还是对高新技术产业(航天、激光、通信、机器人等)都至关重要，它已迅速发展成为一门独立学科领域。

它的应用领域几乎涉及到国民经济的各个工业部门，毫无疑问，它将成为21世纪重要关键技术之一。

电力电子器件是现代电力电子设备的核心。

它们以开关阵列的形式应用于电力变流器中，把相同频率或者不同频率的电能进行交流—直流(整流器)，直流一直流(斩波器)，直流一交流(逆变器)和交流一交流(变频器)变换。

这种开关模式的电力电子变换在与国民经济发展密切相关的关键科学技术中有着重要的应用。

首先，在节能和环保方面，电力电子变换在能源能量转换和能量输配过程中具有很高的效率，如果用很好的电力电子技术去转换，人类至少可节省约1／3的能源，而未来电力能源中的80％要经过电力电子设备的转换。

其次，在信息和通信技术中，通过开关模式的电力电子变化可以为计算机与通信设备提供稳定的可靠的电源。

此外，在交通运输中，电动汽车和电力机车的都和电力电子变换密切相关。

“一代器件决定一代电力电子技术。

’’现代电力电子技术基本上是随着电力电子器件的发展而发展起来的。

从1958年美国通用电气公司研制出世界上第一个工业用普通晶闸管开始，电能的变换和控制从旋转的变流机组和静止的离子变流器进入由电力电子器件构成的变流器时代，这标志着电力电子技术的诞生。

80年代末期和90年代初期发展起来的、以功率MOSFET和IGBT为代表的、集高频、高压和大电流于一身的功率半导体复合器件，标志着传统电力电子技术已经进入现代电力电子时代。

以功率器件为核心的现代电力电子装置，在整台装置中通常不超过总价值的20％'-'--30％，但是，它对提高装置的各项技术指标和技术性能，却起着十分重要的作用。

晶闸管的结构与工作原理晶闸管（Thyristor），又称为双极型晶体管，是一种半导体器件，具有可控的开关特性。

它广泛应用于电力电子设备、变流器、电机驱动器等领域。

本文将详细介绍晶闸管的结构和工作原理。

一、晶闸管的结构晶闸管由四个半导体层组成，分别是P型半导体（阳极）、N型半导体、P型半导体（门极）和N型半导体。

整个结构组成了一个PNPN的结构，类似于一个双极型晶体管，但晶闸管比双极型晶体管多了一个所有电流都能通过的门极。

在晶闸管结构中，阳极和门极是两个主要的电极。

阳极承受电流，而门极用于控制晶闸管的导通和关断。

在正常工作状态下，阳极上的电压高于门极，晶闸管处于关断状态。

只有当门极施加一个合适的触发脉冲时，晶闸管才能实现导通，形成通路，电流开始流动。

晶闸管还具有反并联二极管，它被连接在晶闸管的两个半导体层之间。

它的作用是提供反向偏置，以避免晶闸管在关断状态下被击穿。

同时，反并联二极管还能够保护晶闸管免受反向电压的损害。

二、晶闸管的工作原理晶闸管的工作原理可以分为三个阶段：关断状态、触发状态和导通状态。

1. 关断状态：在关断状态时，门极的控制电压低于晶闸管的临界触发电压。

此时，PNPN结构的两个PN结正向偏置，形成一个高反向电压，导致整个结构处于关断状态。

晶闸管的主要特点是具有很高的绝缘能力，能够承受很高的反向电压。

2. 触发状态：当门极施加一个合适的触发脉冲时，晶闸管就会从关断状态切换到触发状态。

触发脉冲使得PN结发生反向电流扩散，导致PN结正向偏置被打破。

一旦PN结正向偏置被打破，PNPN结构中的第一个PN结就会形成一个电流驱动器，使得整个结构逐渐变得导电。

3. 导通状态：在晶闸管进入导通状态后，发生一种被称为“自持现象”的反馈作用。

即使移除控制电压，晶闸管也会保持导通状态，直到通过它的电流下降到一个非常低的水平。

此时，晶闸管具有很低的压降和很高的电流承受能力，使其能够在高功率电子设备中广泛应用。

晶闸管驱动设计原理
晶闸管，也被称为可控硅整流器，是一种半导体器件，其工作原理基于控制栅极电流来控制整个器件的导通。

当栅极电流超过一个阈值值时，晶闸管从关断状态切换到导通状态。

一旦晶闸管导通，它将保持导通状态，直到电流降至零或通过外部控制断开。

晶闸管的驱动控制电路通常又称为触发电路，其主要作用是产生符合要求的门极触发脉冲，以保证晶闸管在需要的时刻由阻断转为导通。

其中一种常见的驱动电路设计是锯齿波同步触发电路，这种电路的移相原理是将锯齿波电压与直流控制电压UC叠加，使锯齿波可以垂直上下移动。

这样，锯齿波形斜面对应的电压值就能控制形成脉冲的晶体管开通时刻，即改变晶闸管的导通时间。

在设计晶闸管驱动电路时，首选所用器件生产厂家专门开发的集成驱动电路，以达到参数最佳配合。

同时，需要注意的是，由于晶闸管电路通常用于高功率应用，因此在设计过程中需要确保所有组件都有足够的额定值。

门极可断晶闸管(gate turn-off thyristor,GTO)是一种具有自断能力的晶闸管。

处于断态时，如果有阳极正向电压，在其门极加上正向触发脉冲电流后，GTO 可由断态转入通态，已处于通态时，门极加上足够大的反向脉冲电流，GTO 由通态转入断态。

由于不需用外部电路强迫阳极电流为0而使之关断，仅由门极加脉冲电流去关断它；所以在直流电源供电的DC—DC，DC—AC变换电路中应用时不必设置强迫关断电路。

这就简化了电力变换主电路，提高了工作的可靠性，减少了关断损耗，与SCR相比还可以提高电力电子变换的最高工作频率。

因此，GTO是一种比拟理想的大功率开关器件。

一、构造与工作原理1、构造GTO是一种PNPN4层构造的半导体器件，其构造、等效电路及图形符号示于图1中。

图1中A、G和K分别表示GTO的阳极、门极和阴极。

α1为P1N1P2晶体管的共基极电流放大系数，α2为N2P2N1晶体管的共基极电流放大系数，图1中的箭头表示各自的多数载流子运动方向。

通常α1比α2小，即P1N1P2晶体管不灵敏，而N2P2N1晶体管灵敏。

GTO导通时器件总的放大系数α1+α2稍大于1，器件处于临界饱和状态，为用门极负信号去关断阳极电流提供了可能性。

普通晶闸管SCR也是PNPN4层构造，外部引出阳极、门极和阴极，构成一个单元器件。

GTO称为GTO元，它们的门极和阴极分别并联在一起。

与SCR 不同，GTO是一种多元的功率集成器件，这是为便于实现门极控制关断所采取的特殊设计。

GTO的开通和关断过程与每一个GTO元密切相关，但GTO元的特性又不等同于整个GTO器件的特性，多元集成使GTO的开关过程产生了一系列新的问题。

2、开通原理由图1〔b〕所示的等效电路可以看出，当阳极加正向电压，门极同时加正触发信号时，GTO导通，其具体过程如图2所示。

显然这是一个正反应过程。

当流入的门极电流I G足以使晶体管N2P2N1的发射极电流增加，进而使晶体管P1N1P2的发射极电流也增加时，α1和α2增加。

门极可关断(GTO)晶闸管的介绍与工作原理门极可关断(GTO)晶闸管是一种专门用于高频交流电路中的控制开关元件。

它的结构和普通晶闸管类似，但它具有一个独特的优点，即在正向导通状态下，门极信号的去除可以使晶体失去导通能力，实现可控的关闭功能。

在本文中，我们将介绍GTO晶闸管的结构、工作原理、特点和应用。

GTO晶闸管的结构GTO晶闸管的结构由P型基极、N型阳极和三个N型控制电极——接口控制极(GC)、栅控制极(GA)和阴面控制极(Gk)构成。

它的控制端口(即GA/GC和GK)可以分别控制基极-发射极结和栅-发射极结，从而实现门极可关断的特性。

GTO晶闸管的工作原理在正向电压下，GTO晶闸管与一般的晶闸管一样，在基极-发射极结上形成一个P-N结，使电流能够从阳极向基极流动。

在这种情况下，GTO晶闸管处于导通状态。

经过一定的时间后，在GC/GA和GK两个控制门极上的电信号被去除，从而使栅-发射极结恢复正常工作状态。

这会导致P-N结的急剧变化，栅区电流降低到一个很小的水平。

如果此时阳极电流仍继续流动，则GTO晶闸管将进入正常开关状态。

此时，如果阳极电流减小到一定水平，这个P-N结就会快速扩散，导致整个晶闸管的导通能力被破坏，从而使其正常关断。

这种关断过程是可控的，从而实现GTO晶闸管的门极可关断特性。

GTO晶闸管的特点GTO晶闸管相对于其他类型的晶闸管有许多特点。

其中最重要的特点是它的门极可关断特性，使其具有更好的控制能力，因此广泛用于交流变频器、直流-交流变换器、电子稳压器、可编程逻辑控制器和中压驱动器等高频交流电路中。

GTO晶闸管的另一个重要优点是它可以在高温环境下工作，温度范围一般在150-200℃之间。

此外，它还具有快速关断时间和高反向阻抗等特性。

缺点是开通电压相对较高，应用时需要考虑应用场景。

GTO晶闸管的应用GTO晶闸管广泛应用于电力电子领域。

由于其门极可关断特性和高温工作能力，它通常被用来驱动低电感、低噪声、非阻性电荷的负载、中等电流和大功率直流电机等。
