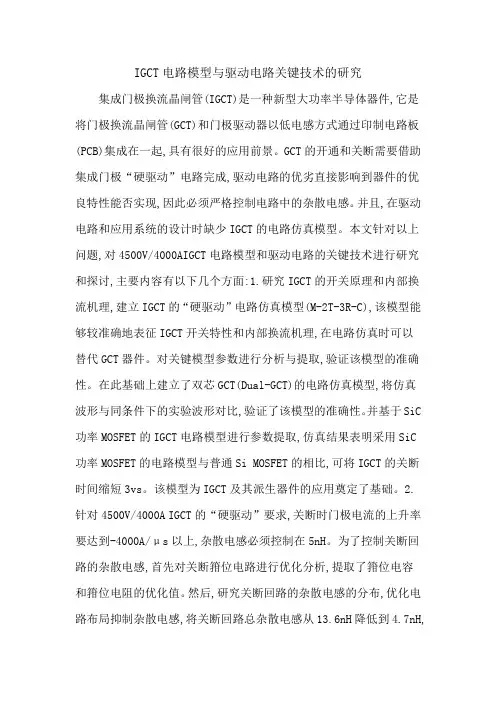

IGCT电路模型与驱动电路关键技术的研究集成门极换流晶闸管(IGCT)是一种新型大功率半导体器件,它是将门极换流晶闸管(GCT)和门极驱动器以低电感方式通过印制电路板(PCB)集成在一起,具有很好的应用前景。
GCT的开通和关断需要借助集成门极“硬驱动”电路完成,驱动电路的优劣直接影响到器件的优良特性能否实现,因此必须严格控制电路中的杂散电感。
并且,在驱动电路和应用系统的设计时缺少IGCT的电路仿真模型。
本文针对以上问题,对4500V/4000AIGCT电路模型和驱动电路的关键技术进行研究和探讨,主要内容有以下几个方面:1.研究IGCT的开关原理和内部换流机理,建立IGCT的“硬驱动”电路仿真模型(M-2T-3R-C),该模型能够较准确地表征IGCT开关特性和内部换流机理,在电路仿真时可以替代GCT器件。
对关键模型参数进行分析与提取,验证该模型的准确性。
在此基础上建立了双芯GCT(Dual-GCT)的电路仿真模型,将仿真波形与同条件下的实验波形对比,验证了该模型的准确性。
并基于SiC 功率MOSFET的IGCT电路模型进行参数提取,仿真结果表明采用SiC 功率MOSFET的电路模型与普通Si MOSFET的相比,可将IGCT的关断时间缩短3vs。
该模型为IGCT及其派生器件的应用奠定了基础。
2.针对4500V/4000A IGCT的“硬驱动”要求,关断时门极电流的上升率要达到-4000A/μs以上,杂散电感必须控制在5nH。
为了控制关断回路的杂散电感,首先对关断箝位电路进行优化分析,提取了箝位电容和箝位电阻的优化值。
然后,研究关断回路的杂散电感的分布,优化电路布局抑制杂散电感,将关断回路总杂散电感从13.6nH降低到4.7nH,最终达到3.5nH,使门极电流峰值和上升率分别达到-6120A和-5720A/μs,满足4500V/4000AIGCT的驱动电路关断能力的要求。
3.根据“硬驱动”电路的指标,研究了开通、维持、关断驱动电路的工作原理,针对其各部分需要解决的关键问题,提出完整的电路原理图,基于本文所建立的IGCT硬驱动电路仿真模型进行电路仿真。

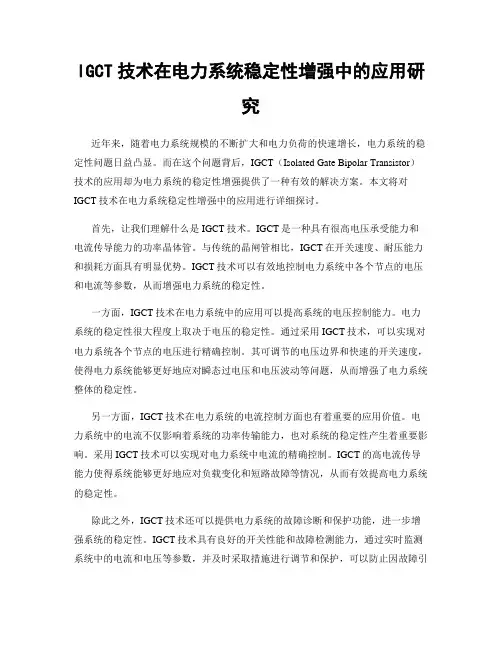

IGCT技术在电力系统稳定性增强中的应用研究近年来，随着电力系统规模的不断扩大和电力负荷的快速增长，电力系统的稳定性问题日益凸显。
而在这个问题背后，IGCT（Isolated Gate Bipolar Transistor）技术的应用却为电力系统的稳定性增强提供了一种有效的解决方案。
本文将对IGCT技术在电力系统稳定性增强中的应用进行详细探讨。
首先，让我们理解什么是IGCT技术。
IGCT是一种具有很高电压承受能力和电流传导能力的功率晶体管。
与传统的晶闸管相比，IGCT在开关速度、耐压能力和损耗方面具有明显优势。
IGCT技术可以有效地控制电力系统中各个节点的电压和电流等参数，从而增强电力系统的稳定性。
一方面，IGCT技术在电力系统中的应用可以提高系统的电压控制能力。
电力系统的稳定性很大程度上取决于电压的稳定性。
通过采用IGCT技术，可以实现对电力系统各个节点的电压进行精确控制。
其可调节的电压边界和快速的开关速度，使得电力系统能够更好地应对瞬态过电压和电压波动等问题，从而增强了电力系统整体的稳定性。
另一方面，IGCT技术在电力系统的电流控制方面也有着重要的应用价值。
电力系统中的电流不仅影响着系统的功率传输能力，也对系统的稳定性产生着重要影响。
采用IGCT技术可以实现对电力系统中电流的精确控制。
IGCT的高电流传导能力使得系统能够更好地应对负载变化和短路故障等情况，从而有效提高电力系统的稳定性。
除此之外，IGCT技术还可以提供电力系统的故障诊断和保护功能，进一步增强系统的稳定性。
IGCT技术具有良好的开关性能和故障检测能力，通过实时监测系统中的电流和电压等参数，并及时采取措施进行调节和保护，可以防止因故障引起的电力系统崩溃。
这种故障诊断和保护功能的引入不仅保障了电力系统的运行安全，也提高了系统的稳定性和可靠性。
值得一提的是，IGCT技术的应用不仅仅局限于传统的交流电力系统，也可以应用于直流输电系统。
与交流系统相比，直流输电系统具有更高的传输容量和更低的能量损耗。

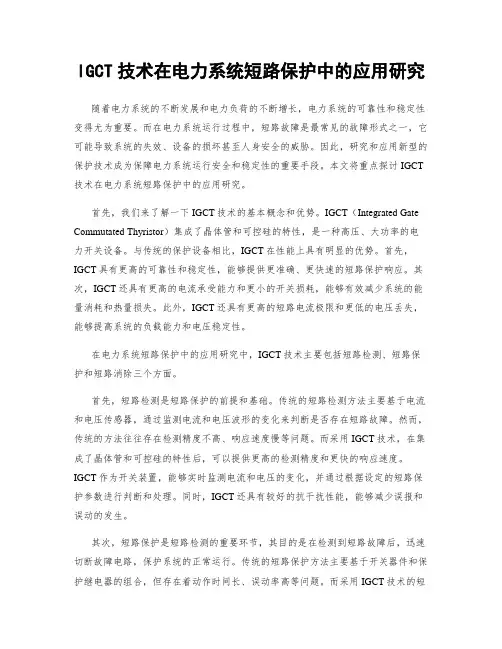

IGCT技术在电力系统短路保护中的应用研究随着电力系统的不断发展和电力负荷的不断增长，电力系统的可靠性和稳定性变得尤为重要。
而在电力系统运行过程中，短路故障是最常见的故障形式之一，它可能导致系统的失效、设备的损坏甚至人身安全的威胁。
因此，研究和应用新型的保护技术成为保障电力系统运行安全和稳定性的重要手段。
本文将重点探讨IGCT 技术在电力系统短路保护中的应用研究。
首先，我们来了解一下IGCT技术的基本概念和优势。
IGCT（Integrated Gate Commutated Thyristor）集成了晶体管和可控硅的特性，是一种高压、大功率的电力开关设备。
与传统的保护设备相比，IGCT在性能上具有明显的优势。
首先，IGCT具有更高的可靠性和稳定性，能够提供更准确、更快速的短路保护响应。
其次，IGCT还具有更高的电流承受能力和更小的开关损耗，能够有效减少系统的能量消耗和热量损失。
此外，IGCT还具有更高的短路电流极限和更低的电压丢失，能够提高系统的负载能力和电压稳定性。
在电力系统短路保护中的应用研究中，IGCT技术主要包括短路检测、短路保护和短路消除三个方面。
首先，短路检测是短路保护的前提和基础。
传统的短路检测方法主要基于电流和电压传感器，通过监测电流和电压波形的变化来判断是否存在短路故障。
然而，传统的方法往往存在检测精度不高、响应速度慢等问题。
而采用IGCT技术，在集成了晶体管和可控硅的特性后，可以提供更高的检测精度和更快的响应速度。
IGCT作为开关装置，能够实时监测电流和电压的变化，并通过根据设定的短路保护参数进行判断和处理。
同时，IGCT还具有较好的抗干扰性能，能够减少误报和误动的发生。
其次，短路保护是短路检测的重要环节，其目的是在检测到短路故障后，迅速切断故障电路，保护系统的正常运行。
传统的短路保护方法主要基于开关器件和保护继电器的组合，但存在着动作时间长、误动率高等问题。
而采用IGCT技术的短路保护系统具有更短的动作时间和更低的误动率。

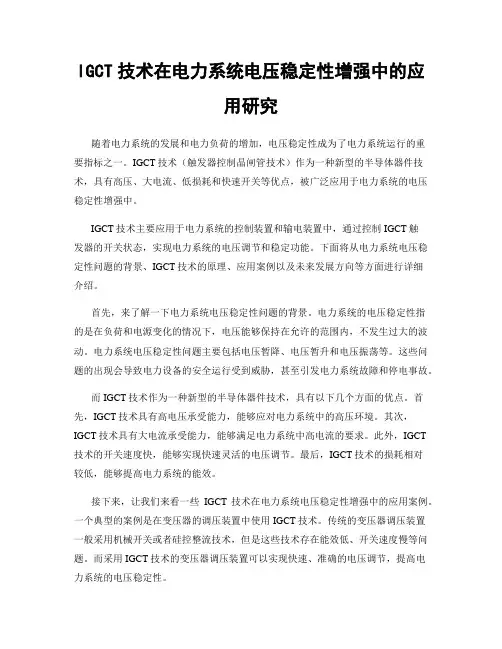

IGCT技术在电力系统电压稳定性增强中的应用研究随着电力系统的发展和电力负荷的增加，电压稳定性成为了电力系统运行的重要指标之一。
IGCT技术（触发器控制晶闸管技术）作为一种新型的半导体器件技术，具有高压、大电流、低损耗和快速开关等优点，被广泛应用于电力系统的电压稳定性增强中。
IGCT技术主要应用于电力系统的控制装置和输电装置中，通过控制IGCT触发器的开关状态，实现电力系统的电压调节和稳定功能。
下面将从电力系统电压稳定性问题的背景、IGCT技术的原理、应用案例以及未来发展方向等方面进行详细介绍。
首先，来了解一下电力系统电压稳定性问题的背景。
电力系统的电压稳定性指的是在负荷和电源变化的情况下，电压能够保持在允许的范围内，不发生过大的波动。
电力系统电压稳定性问题主要包括电压暂降、电压暂升和电压振荡等。
这些问题的出现会导致电力设备的安全运行受到威胁，甚至引发电力系统故障和停电事故。
而IGCT技术作为一种新型的半导体器件技术，具有以下几个方面的优点。
首先，IGCT技术具有高电压承受能力，能够应对电力系统中的高压环境。
其次，IGCT技术具有大电流承受能力，能够满足电力系统中高电流的要求。
此外，IGCT技术的开关速度快，能够实现快速灵活的电压调节。
最后，IGCT技术的损耗相对较低，能够提高电力系统的能效。
接下来，让我们来看一些IGCT技术在电力系统电压稳定性增强中的应用案例。
一个典型的案例是在变压器的调压装置中使用IGCT技术。
传统的变压器调压装置一般采用机械开关或者硅控整流技术，但是这些技术存在能效低、开关速度慢等问题。
而采用IGCT技术的变压器调压装置可以实现快速、准确的电压调节，提高电力系统的电压稳定性。
另一个案例是在电力系统输电装置中使用IGCT技术。
电力系统的输电装置需要在不同场景下进行电压调节，传统的调压装置一般采用机械开关或者硅控整流技术，但是这些技术存在占用空间大、能效低等问题。
而采用IGCT技术的输电装置可以实现小型化、高效能的电压调节，提高电力系统的电压稳定性。

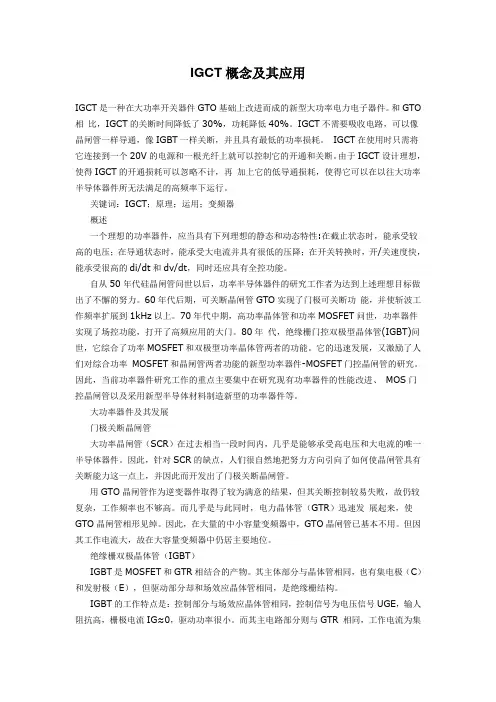

IGCT概念及其应用IGCT是一种在大功率开关器件GTO基础上改进而成的新型大功率电力电子器件。
和GTO 相比，IGCT的关断时间降低了30%，功耗降低40%。
IGCT不需要吸收电路，可以像晶闸管一样导通，像IGBT一样关断，并且具有最低的功率损耗。
IGCT在使用时只需将它连接到一个20V的电源和一根光纤上就可以控制它的开通和关断。
由于IGCT设计理想，使得IGCT的开通损耗可以忽略不计，再加上它的低导通损耗，使得它可以在以往大功率半导体器件所无法满足的高频率下运行。
关键词：IGCT；原理；运用；变频器概述一个理想的功率器件，应当具有下列理想的静态和动态特性:在截止状态时，能承受较高的电压；在导通状态时，能承受大电流并具有很低的压降；在开关转换时，开/关速度快，能承受很高的di/dt和dv/dt，同时还应具有全控功能。
自从50年代硅晶闸管问世以后，功率半导体器件的研究工作者为达到上述理想目标做出了不懈的努力。
60年代后期，可关断晶闸管GTO实现了门极可关断功能，并使斩波工作频率扩展到1kHz以上。
70年代中期，高功率晶体管和功率MOSFET问世，功率器件实现了场控功能，打开了高频应用的大门。
80年代，绝缘栅门控双极型晶体管(IGBT)问世，它综合了功率MOSFET和双极型功率晶体管两者的功能。
它的迅速发展，又激励了人们对综合功率MOSFET和晶闸管两者功能的新型功率器件-MOSFET门控晶闸管的研究。
因此，当前功率器件研究工作的重点主要集中在研究现有功率器件的性能改进、MOS门控晶闸管以及采用新型半导体材料制造新型的功率器件等。
大功率器件及其发展门极关断晶闸管大功率晶闸管（SCR）在过去相当一段时间内，几乎是能够承受高电压和大电流的唯一半导体器件。
因此，针对SCR的缺点，人们很自然地把努力方向引向了如何使晶闸管具有关断能力这一点上，并因此而开发出了门极关断晶闸管。
用GTO晶闸管作为逆变器件取得了较为满意的结果，但其关断控制较易失败，故仍较复杂，工作频率也不够高。

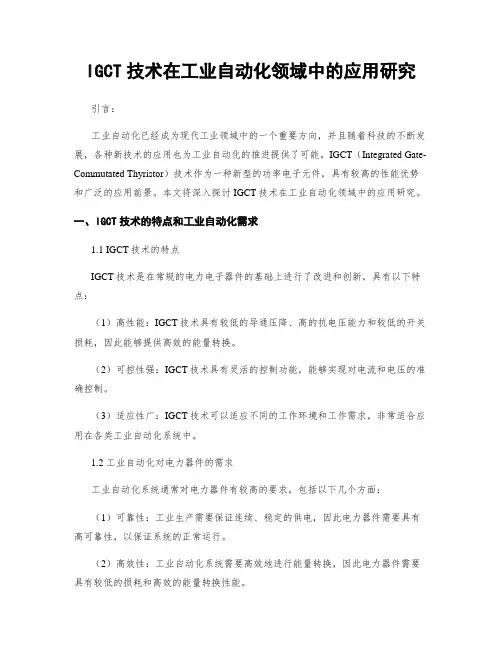

IGCT技术在工业自动化领域中的应用研究引言：工业自动化已经成为现代工业领域中的一个重要方向，并且随着科技的不断发展，各种新技术的应用也为工业自动化的推进提供了可能。
IGCT（Integrated Gate-Commutated Thyristor）技术作为一种新型的功率电子元件，具有较高的性能优势和广泛的应用前景。
本文将深入探讨IGCT技术在工业自动化领域中的应用研究。
一、IGCT技术的特点和工业自动化需求1.1 IGCT技术的特点IGCT技术是在常规的电力电子器件的基础上进行了改进和创新，具有以下特点：（1）高性能：IGCT技术具有较低的导通压降、高的抗电压能力和较低的开关损耗，因此能够提供高效的能量转换。
（2）可控性强：IGCT技术具有灵活的控制功能，能够实现对电流和电压的准确控制。
（3）适应性广：IGCT技术可以适应不同的工作环境和工作需求，非常适合应用在各类工业自动化系统中。
1.2 工业自动化对电力器件的需求工业自动化系统通常对电力器件有较高的要求，包括以下几个方面：（1）可靠性：工业生产需要保证连续、稳定的供电，因此电力器件需要具有高可靠性，以保证系统的正常运行。
（2）高效性：工业自动化系统需要高效地进行能量转换，因此电力器件需要具有较低的损耗和高效的能量转换性能。
（3）可控性：工业自动化系统对电能的控制精度要求较高，因此电力器件需要具有较好的可控性和响应速度。
二、IGCT技术在工业自动化领域中的应用2.1 IGCT技术在电力控制系统中的应用IGCT技术具有较好的电流控制能力和抗电压能力，因此在电力控制系统中得到了广泛应用。
例如，在变流器中，IGCT技术可以实现对电能的精确调节，提高能量转换效率；在电动机驱动系统中，IGCT技术可以提供精确的速度和转矩控制，以满足不同工况下的需求。
2.2 IGCT技术在工业机器人中的应用工业机器人作为工业自动化的关键设备，对动力系统的要求较高。
IGCT技术的高性能和可控性使其成为工业机器人动力系统的理想选择。

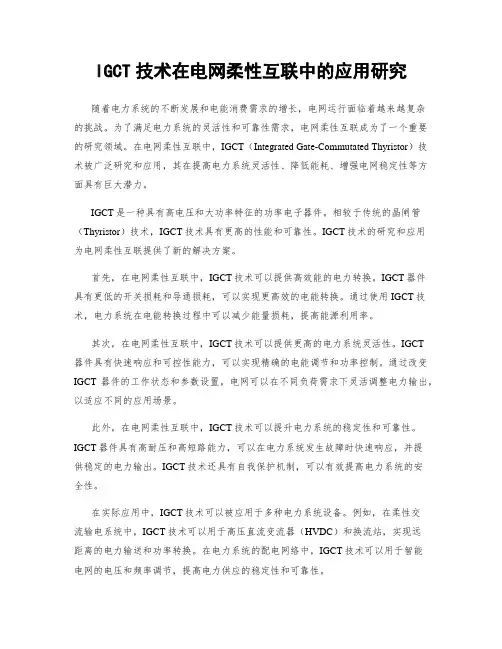

IGCT技术在电网柔性互联中的应用研究随着电力系统的不断发展和电能消费需求的增长，电网运行面临着越来越复杂的挑战。
为了满足电力系统的灵活性和可靠性需求，电网柔性互联成为了一个重要的研究领域。
在电网柔性互联中，IGCT（Integrated Gate-Commutated Thyristor）技术被广泛研究和应用，其在提高电力系统灵活性、降低能耗、增强电网稳定性等方面具有巨大潜力。
IGCT是一种具有高电压和大功率特征的功率电子器件。
相较于传统的晶闸管（Thyristor）技术，IGCT技术具有更高的性能和可靠性。
IGCT技术的研究和应用为电网柔性互联提供了新的解决方案。
首先，在电网柔性互联中，IGCT技术可以提供高效能的电力转换。
IGCT器件具有更低的开关损耗和导通损耗，可以实现更高效的电能转换。
通过使用IGCT技术，电力系统在电能转换过程中可以减少能量损耗，提高能源利用率。
其次，在电网柔性互联中，IGCT技术可以提供更高的电力系统灵活性。
IGCT器件具有快速响应和可控性能力，可以实现精确的电能调节和功率控制。
通过改变IGCT器件的工作状态和参数设置，电网可以在不同负荷需求下灵活调整电力输出，以适应不同的应用场景。
此外，在电网柔性互联中，IGCT技术可以提升电力系统的稳定性和可靠性。
IGCT器件具有高耐压和高短路能力，可以在电力系统发生故障时快速响应，并提供稳定的电力输出。
IGCT技术还具有自我保护机制，可以有效提高电力系统的安全性。
在实际应用中，IGCT技术可以被应用于多种电力系统设备。
例如，在柔性交流输电系统中，IGCT技术可以用于高压直流变流器（HVDC）和换流站，实现远距离的电力输送和功率转换。
在电力系统的配电网络中，IGCT技术可以用于智能电网的电压和频率调节，提高电力供应的稳定性和可靠性。
然而，目前IGCT技术在电网柔性互联中的应用还面临一些挑战。
首先，IGCT 技术的成本较高，制约了其大规模应用。
IGCT技术在电力电子器件中的发展及应用前景近年来，随着电力电子技术的迅速发展，多种新型器件被研发出来，以满足电力系统对高效率、高可靠性的需求。
其中，整流器等电力电子器件在能量转换和调节中扮演着重要角色。
IGCT（Integrated Gate-Commutated Thyristor）作为一种新型功率半导体器件，因其低损耗、高可控性和快速开关速度而备受关注，有望在电力电子器件领域中发挥重要作用。
IGCT技术的发展推动了电力电子器件的革新。
与传统静态功率晶体管（IGBT）相比，IGCT技术具有更低的导通损耗和更高的功率密度。
其独特的特性允许其在高电压和高功率应用中发挥稳定性和可靠性。
IGCT器件的可控性良好，能够实现快速开关和调制，同时具备耐受高温和高电流的能力。
因此，IGCT技术在电力电子器件中的应用前景众多。
首先，IGCT技术在电动汽车领域具备巨大的潜力。
电动汽车作为清洁能源的代表，在未来的交通中将发挥重要作用。
而IGCT技术的应用将带来更高的能量转换效率和更短的充电时间。
IGCT器件的快速开关速度和可控性可以帮助电动汽车实现更好的动力响应和平稳的驱动性能。
此外，IGCT技术还能提供更高的工作频率，使得电动汽车的电池充放电过程更加高效。
其次，IGCT技术可应用于电力系统中的静止补偿装置。
电力系统需要对电压进行调节，以确保供电的稳定性和可靠性。
传统的调压设备往往效率低下，并且容易受到电力质量的干扰。
而IGCT技术的应用则能有效解决这一问题。
IGCT器件具备快速响应和高可控性的特点，可以实现电力系统对电压调节的准确控制。
此外，IGCT技术还能提供较低的电流谐波和更高的功率因数，改善电力质量和系统效率。
此外，IGCT技术在再生能源领域的应用也具备广阔前景。
随着可再生能源的快速发展，电网中的稳定性和可靠性越发重要。
而IGCT技术的高效能量转换性能可以实现对再生能源的更好利用。
例如，风力发电和太阳能发电系统中的电网连接问题可以通过IGCT器件实现更好的功率控制和电压调节。
IGCT技术在电力系统电流谐振消除中的应用探索电力系统是现代社会的重要基础设施之一，它具有长距离输送能源的能力。
然而，电力系统中存在着一些问题，其中之一就是电流谐振。
电流谐振是指在电力系统中，电流受到外部激励后，频率与系统共振频率相同，导致电流不断增加，严重威胁电力系统的稳定性和安全性。
为了解决电流谐振问题，IGCT技术被引入并在电力系统中得到广泛应用。
IGCT技术，即可控双极性门极型晶闸管(Insulated Gate Bipolar Transistor)，是一种新型的功率器件。
它结合了IGBT和GCT的特性，具有较高的开关速度、较低的开关损耗和较高的耐受电压能力。
这些特点使得IGCT技术成为电力系统中电流谐振消除的理想选择。
首先，IGCT技术在电力系统中能够减小电流谐振现象。
电流谐振往往导致电流的不稳定和过度增加，严重影响电网的工作性能。
IGCT技术能够降低电流谐振的程度，使电流变得更加平稳、可控，从而有效消除电流谐振现象。
其次，IGCT技术可以提高电力系统的稳定性和可靠性。
电力系统是一个复杂的网络，其中存在着各种各样的谐振问题，这些问题可能导致电力系统的不稳定和短路故障。
IGCT技术能够有效控制电流谐振，避免电流过大导致的电力系统故障，提高了电力系统的稳定性和可靠性。
此外，IGCT技术还能够提高电力系统的运行效率。
在传统的电力系统中，由于电流谐振问题，电流传输效率较低，导致能源的浪费。
而引入IGCT技术后，电流谐振得到有效消除，电力系统的传输效率得到提高，大量的能源浪费得以避免。
IGCT技术在电力系统电流谐振消除中的应用还有一些潜在的挑战需要面对。
首先，IGCT技术的成本相对较高。
由于IGCT技术是一种新型的功率器件，其研发和生产成本较高，这将带来一定的经济压力。
其次，IGCT技术的可靠性和稳定性还需要进一步提高。
在实际应用中，IGCT技术可能面临一些故障和失效问题，这对于电力系统的安全和可靠性构成一定的挑战。
基于IGCT技术的高效能电力驱动系统设计随着电力行业的快速发展，对高效能电力驱动系统的需求越来越迫切。
针对此需求，基于IGCT（Integrated Gate-Commutated Thyristor）技术的电力驱动系统逐渐受到关注。
本文将对基于IGCT技术的高效能电力驱动系统设计进行探讨。
首先，我们将对IGCT技术进行介绍。
IGCT是一种集成了门－换流晶闸管的新型功率半导体器件。
相较于传统IGBT（Insulated Gate Bipolar Transistor）技术，IGCT技术具有更低的导通压降、更高的耐压能力和更高的开关速度。
这使得基于IGCT技术的电力驱动系统能够在高频率和大功率应用中实现高效能的运行。
接下来，我们将讨论基于IGCT技术的电力驱动系统的设计要点。
首先是设备选择。
在设计IGCT驱动系统时，应选择具有适当电压和电流承受能力的IGCT器件。
此外，还需考虑IGCT模块的热管理，合理选择散热器和散热技术，确保系统稳定运行。
其次是电路设计。
在IGCT驱动系统中，控制电路起着关键作用。
系统的控制电路应能够准确地控制IGCT的开关过程。
通常采用的控制策略包括VCE控制和dv/dt控制。
此外，应合理设计保护电路来避免过电压和过电流的发生，确保系统的安全稳定运行。
另外，系统的滤波电路也非常重要。
滤波电路的设计能够有效地减小系统中的谐波和干扰，提高电力驱动系统的工作效率。
常用的滤波器包括LC滤波器和LCL 滤波器，设计中需根据具体需求选择适合的滤波器结构和参数。
在电力驱动系统设计中，短路保护和过电流保护也是十分重要的考虑因素。
应设置适当的保护装置来检测故障情况，并及时断开电源，以保证系统的安全运行。
常见的保护装置包括过流保护器、熔断器和接地保护装置。
此外，电力驱动系统的能量回馈也是需要考虑的一个重要因素。
在系统设计中，应合理利用IGCT技术的特点，将由IGCT产生的反馈能量回馈到电力网络中，提高系统的能量利用效率。
IGBT驱动电路的设计周豪IGBT（绝缘栅双极型晶体管）是一种高性能功率半导体器件，广泛应用于交流电机驱动、逆变器、变频器等领域。
IGBT驱动电路是将控制信号转换为IGBT控制信号的关键部分，其设计对于整个功率电子系统的性能和稳定性至关重要。
本文将介绍IGBT驱动电路的设计过程，并讨论一些常见的设计考虑因素。
首先，要考虑到IGBT的特性和工作原理。
IGBT是一种三端器件，其中包含栅极、集电极和发射极。
通过在栅极上施加适当的控制信号，可以控制IGBT的导通和关断。
因此，驱动电路的主要任务是为IGBT提供适当的控制信号，确保其在工作区域内可靠地开关。
在设计IGBT驱动电路时，需要考虑以下几个关键因素：1.电压和电流要求：根据实际应用中IGBT的电压和电流要求，选择适当的驱动电路。
通常情况下，需要提供足够的电压和电流来确保IGBT的正常工作。
2.延迟时间：驱动电路的响应时间必须小于IGBT的开关时间，以确保IGBT在需要时能够迅速响应。
3.抗干扰性能：考虑到工业环境中的各种干扰源，驱动电路必须具有良好的抗干扰性能，以确保IGBT的稳定性和可靠性。
4.安全保护：为了防止过电压、过电流和短路等故障对IGBT的损坏，驱动电路应该设计相应的安全保护功能。
在设计IGBT驱动电路时，通常采用光耦隔离技术。
光耦隔离器件包括发光二极管和光电晶体管，通过光学耦合实现输入和输出电路的电气隔离。
这种技术可以有效地隔离高压和低压电路，提高系统的安全性和可靠性。
一个基本的IGBT驱动电路通常包括输入端、隔离器件、输出端和控制电路。
输入端接收外部控制信号，经过隔离器件隔离后，输出端通过控制电路生成适当的IGBT驱动信号。
在实际设计中，还需要考虑布局、散热和线路抗干扰等因素。
总的来说，设计IGBT驱动电路需要对IGBT的特性和工作原理有深入的了解，同时考虑到电压、电流、延迟时间、抗干扰性能和安全保护等因素。
采用光耦隔离技术可以提高系统的可靠性和稳定性。
IGCT电路模型与驱动电路关键技术的研究
集成门极换流晶闸管(IGCT)是一种新型大功率半导体器件,它是将门极换流晶闸管(GCT)和门极驱动器以低电感方式通过印制电路板(PCB)集成在一起,具有很好的应用前景。
GCT的开通和关断需要借助集成门极“硬驱动”电路完成,驱动电路的优劣直接影响到器件的优良特性能否实现,因此必须严格控制电路中的杂散电感。
并且,在驱动电路和应用系统的设计时缺少IGCT的电路仿真模型。
本文针对以上问题,对4500V/4000AIGCT电路模型和驱动电路的关键技术进行研究和探讨,主要内容有以下几个方面:1.研究IGCT的开关原理和内部换流机理,建立IGCT的“硬驱动”电路仿真模型(M-2T-3R-C),该模型能够较准确地表征IGCT开关特性和内部换流机理,在电路仿真时可以
替代GCT器件。
对关键模型参数进行分析与提取,验证该模型的准确性。
在此基础上建立了双芯GCT(Dual-GCT)的电路仿真模型,将仿真波形与同条件下的实验波形对比,验证了该模型的准确性。
并基于SiC 功率MOSFET的IGCT电路模型进行参数提取,仿真结果表明采用SiC 功率MOSFET的电路模型与普通Si MOSFET的相比,可将IGCT的关断时间缩短3vs。
该模型为IGCT及其派生器件的应用奠定了基础。
2.针对4500V/4000A IGCT的“硬驱动”要求,关断时门极电流的上升率要达到-4000A/μs以上,杂散电感必须控制在5nH。
为了控制关断回路的杂散电感,首先对关断箝位电路进行优化分析,提取了箝位电容
和箝位电阻的优化值。
然后,研究关断回路的杂散电感的分布,优化电路布局抑制杂散电感,将关断回路总杂散电感从13.6nH降低到4.7nH,
最终达到3.5nH,使门极电流峰值和上升率分别达到-6120A和
-5720A/μs,满足4500V/4000AIGCT的驱动电路关断能力的要求。
3.根据“硬驱动”电路的指标,研究了开通、维持、关断驱动电路的工作原理,针对其各部分需要解决的关键问题,提出完整的电路原理图,基于本文所建立的IGCT硬驱动电路仿真模型进行电路仿真。
为了防止GCT在通态时发生误关断,深入研究了二次触发电路,并确定了二次触发脉冲的幅值和上升率。
研究了IGCT驱动的逻辑控制和监测电路,设计了4500V/4000AIGCT驱动电路。
4.设计并制作了
4500V/4000AIGCT驱动电路PCB,搭建测试电路,对主驱动电路门极电流、阳极电压和监测电路进行实验验证。
利用IGCT实验测试台,采用二次脉冲测试法对整体驱动电路进行测试,结果表明所设计的驱动电路可以实现对4500V/4000A IGCT的可靠驱动,并在体积、开通延迟时间、关断延迟时间等方面均优于ABB公司同等级IGCT产品的驱动板。
