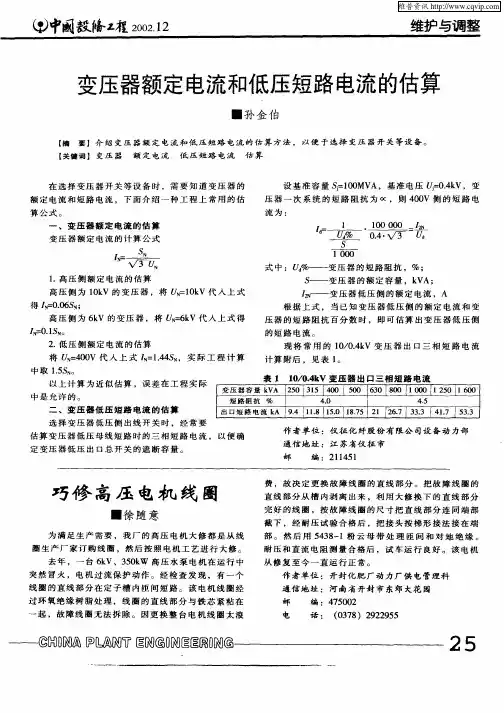

变压器额定电流和低压短路电流的估算

10kV变配电所短路电流的计算（二）发布日期：2008-11-27 14:00:59 作者：杨蓉师科峰程开嘉来源：《电气&智能建筑》杂 ...浏览次数：0 文字大小：【大】【中】【小】1 变压器低压侧出线口的短路电流计算经计算得知，各型变压器容量在315kVA以上，其电阻值仅占总阻抗的4%~5%左右，用变压器电抗代替总阻抗计算误差在5%内，这样略去电阻对短路电流的影响可简化短路电流的计算。

（1）变压器电抗的计算式（1）中：Sbe—变压器额定容量（MVA）；Sj—变压器基准容量，取100MVA；Ud%—变压器短路阻抗百分值，可从相应容量的变压器产品样本及设计手册查得。

一般常用变压器（油浸型、干式型）电抗计算例：已知干式变压器额定容量为500kVA，Ud%=40,标准容量Sj=100MVA，计算变压器的电抗值。

用式（1）计算：（2）用基准电计算，取Sj=100MVA,Uj=0.4则（3）系统短路容量取35MVA，10kV出线开关遮断容量的短路电流计算：例：已知系统短路容量为350MVA的电抗值为0.286，电缆线路为1km的电抗值为0. 068，变压器额定容量500kVA的电抗为8.0，Ij=144.5kA。

用式（2）计算：各类型变压器的低压侧出线口短路电流计算见表3~表8。

2 高压电器及电缆的热稳定校验高压电器及电缆应能承受在短路电流持续时间内短路电流的热效应而不致损坏，则认为是热稳定，且应满足《低压配电设计规范》第4.2.2条规定的热稳定校验公式进行校验。

（1）当短路持续时间大于5s时，绝缘导体的热稳定应按式（3）进行校验式（3）中，S—绝缘导体的线芯截面（mm2）;Id—短路电流周期分有效值即均方根值（A）；t—在已达到允许最高持续工作温度的绝缘导体内短路电流持续时间（s）；K—热稳定系数.短路电流持续时间t与断路器的断开速度有关（见表9），当断路器的全断开时间小于0. 08s时为高速，0.08~0.12s为中速，大于0.12s为低速，当主保护为短路瞬动无延时保护，其短路电流的持续时间t可由表10选定，当有延时保护装置时，则应为表中数据加延迟时间。

在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。

阻抗常用Z表示,是一个复数,实部称为电阻,虚部称为电抗,其中电容在电路中对交流电所起的阻碍作用称为容抗 ,电感在电路中对交流电所起的阻碍作用称为感抗,电容和电感在电路中对交流电引起的阻碍作用总称为电抗。

阻抗的单位是欧。

阻抗公式Z= R+j ( XL–XC)说明负载是电阻、电感的感抗、电容的容抗三种类型的复物，复合后统称“阻抗”，写成数学公式即是：[1]阻抗Z= R+j( XL – XC) 。

其中R为电阻，XL为感抗，XC为容抗。

如果( XL– XC) > 0，称为“感性负载”；反之，如果( XL – XC) < 0称为“容性负载”。

短路电流计算方法一、高压短路电流计算（标幺值法）1、基准值选择功率、电压、电流电抗的基准值分别为、、、时，其对应关系为：为了便于计算通常选为线路各级平均电压；基准容量通常选为100MVA。

由基准值确定的标幺值分别如下：式中各量右上标的“*“用来表示标幺值，右下标的“d”表示在基准值下的标幺值。

2、元件的标幺值计算（1）电源系统电抗标幺值—电源母线的短路容量（2）变压器的电抗标幺值由于变压器绕组电阻比电抗小得多，高压短路计算时忽略变压器的绕组电阻，以变压器的阻抗电压百分数（%）作为变压器的额定电抗，故变压器的电抗标幺值为：—变压器的额定容量，MVA（3）限流电抗器的电抗标幺值%—电抗器的额定百分电抗—电抗器额定电压，kV —电抗器的额定电流，A（4）输电线路的电抗标幺值已知线路电抗，当=时—输电线路单位长度电抗值，Ω/km3、短路电流计算计算短路电流周期分量标幺值为—计算回路的总标幺电抗值—电源电压标幺值，在=时，=1=短路电流周期分量实际值为=对于电阻较小，电抗较大（<1/3）的高压供电系统，三相短路电流冲击值=2.55三相短路电流最大有效值=1.52(=100MVA)）基准电压）基准电流二、低压短路电流计算（有名值法）1.三相短路电流2.两相短路电流3.三相短路电流和两相短路电—三相短路电流，A—两相短路电流，A—变压器二次侧的额定电压，对于127、380、660和1140V电网分别为133、400、690和1200V。

10ｋV变配电所短路电流的计算(二)发布日期：2０08-11-27 1４:０0:59 作者:杨蓉师科峰程开嘉来源:《电气&智能建筑》杂 ...浏览次数：0 文字大小：【大】【中】【小】1 变压器低压侧出线口的短路电流计算经计算得知，各型变压器容量在315kVA以上，其电阻值仅占总阻抗的4%~5%左右，用变压器电抗代替总阻抗计算误差在5%内，这样略去电阻对短路电流的影响可简化短路电流的计算。

（1）变压器电抗的计算式（1）中：Sbe—变压器额定容量（MVA）；Sj—变压器基准容量，取100MVA；Ud%—变压器短路阻抗百分值，可从相应容量的变压器产品样本及设计手册查得。

一般常用变压器（油浸型、干式型）电抗计算例：已知干式变压器额定容量为500kVA，Ud%=40,标准容量Sj=100MVA，计算变压器的电抗值。

用式（1）计算：（2）用基准电计算，取Sj=100MVA,Uj=0.4则（3）系统短路容量取35MVA，10kV出线开关遮断容量的短路电流计算：例：已知系统短路容量为350MVA的电抗值为0.286，电缆线路为1km的电抗值为0. 068，变压器额定容量500kVA的电抗为8.0，Ij=144.5kA。

用式（2）计算：各类型变压器的低压侧出线口短路电流计算见表3~表8。

2 高压电器及电缆的热稳定校验高压电器及电缆应能承受在短路电流持续时间内短路电流的热效应而不致损坏，则认为是热稳定，且应满足《低压配电设计规范》第4.2.2条规定的热稳定校验公式进行校验。

（1）当短路持续时间大于5s时，绝缘导体的热稳定应按式（3）进行校验式（3）中，S—绝缘导体的线芯截面（mm2）;Id—短路电流周期分有效值即均方根值（A）；t—在已达到允许最高持续工作温度的绝缘导体内短路电流持续时间（s）；K—热稳定系数.短路电流持续时间t与断路器的断开速度有关（见表9），当断路器的全断开时间小于0. 08s时为高速，0.08~0.12s为中速，大于0.12s为低速，当主保护为短路瞬动无延时保护，其短路电流的持续时间t可由表10选定，当有延时保护装置时，则应为表中数据加延迟时间。

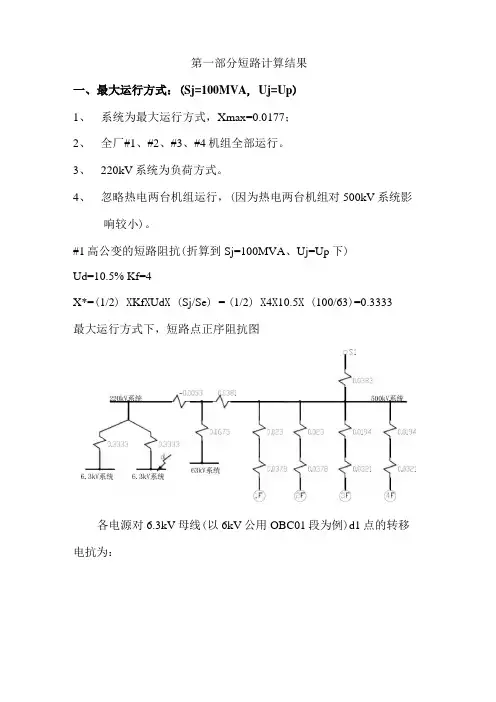

第一部分短路计算结果一、最大运行方式：(Sj=100MVA, Uj=Up)1、系统为最大运行方式，Xmax=0.0177；2、全厂#1、#2、#3、#4机组全部运行。

3、220kV系统为负荷方式。

4、忽略热电两台机组运行，(因为热电两台机组对500kV系统影响较小)。

#1高公变的短路阻抗(折算到Sj=100MVA、Uj=Up下)Ud=10.5% Kf=4X*=(1/2) X Kf X Ud X (Sj/Se) = (1/2) X4X10.5X (100/63)=0.3333最大运行方式下，短路点正序阻抗图各电源对6.3kV母线(以6kV公用OBC01段为例)d1点的转移电抗为：最大运行方式下各电源对短路点的转移阻抗图6.3kV公用段OBC01 （OBC02）母线dl点最大三相短路电流为：I（3）d1.max=24.342kA二、最小运行方式：1、系统为最小运行方式，Xmax=0.0629；2、全厂#1、#2机组中只有一台机组运行。

3、220kV系统为负荷方式。

4、忽略热电两台机组运行，（因为热电两台机组对500kV系统影响较小）。

最小运行方式下，短路点正序阻抗图最小运行方式下各电源对6.3kV 母线（以6kV 公用OBC01段为例）dl 点的转移电抗为:6.3kV 公用段OBC01（OBC02）母线dl 点最小三相短路电流为:I （3）d1.min=23.068kA第二部分 化学变压器A 、B 保护整定计算6.3kV 系最小运行方式下各电源对短路点的转移阻抗图变压器参数：型号：SC9-1000/6.3容量：1000kVA高压侧CT变比：300/5 低压侧CT变比：2000/5 一次额定电流：91.6A/1443A 二次额定电流：1.53/3.61A 联结形式：Dyn11 短路阻抗：Ud=6% 一、短路电流计算结果1、化学变折算到Sj=100MVA、Uj=Up下短路阻抗标幺值为:Ud= （Ud%）Sj/Se=0.06X 100/1=62、变压器低压侧最大三相短路电流计算（阻抗图如下所示）:变压器低压侧出口处最大三相短路电流为：Id2.max（3）=1.4366kA3、变压器低压侧最小三相短路电流计算（阻抗图如下所示）: 变压器低压侧出口处最小三相短路电流为：Id2.min（3）=1.432kA二、保护整定计算1综合保护BHJ的保护整定(保护装置为WDZ-440)1.1高压侧电流速断保护整定1.1.1高压侧电流速断保护电流整定：(1)按躲过变压器低压侧母线上三相短路时流过保护的最大短路电流整定Isd二KkXIk.max/Na=1.3X 1436.6/60=31.13 (A)式中：Isd——动作电流二次值；Kk——可靠系数，取1.3；Ik.max——最大运行方式下变压器低压母线三相短路时流过变压器高压侧电流互感器的最大短路电流，为1436.6A；Na——变压器高压侧CT变比，为300/5=60。

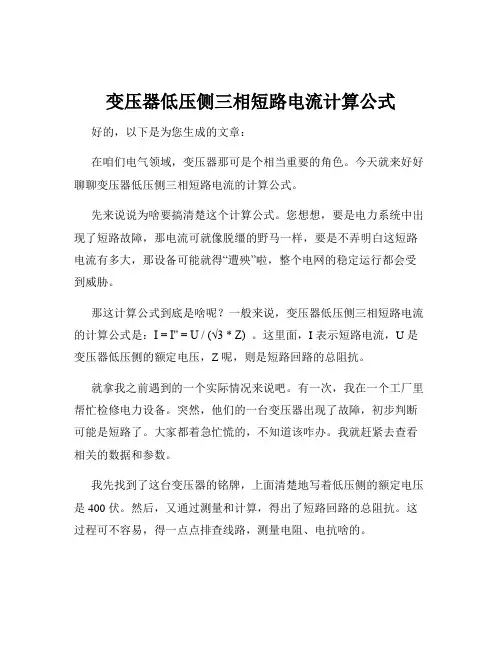

变压器低压侧三相短路电流计算公式好的，以下是为您生成的文章：在咱们电气领域，变压器那可是个相当重要的角色。

今天就来好好聊聊变压器低压侧三相短路电流的计算公式。

先来说说为啥要搞清楚这个计算公式。

您想想，要是电力系统中出现了短路故障，那电流可就像脱缰的野马一样，要是不弄明白这短路电流有多大，那设备可能就得“遭殃”啦，整个电网的稳定运行都会受到威胁。

那这计算公式到底是啥呢？一般来说，变压器低压侧三相短路电流的计算公式是：I = I'' = U / (√3 * Z) 。

这里面，I 表示短路电流，U 是变压器低压侧的额定电压，Z 呢，则是短路回路的总阻抗。

就拿我之前遇到的一个实际情况来说吧。

有一次，我在一个工厂里帮忙检修电力设备。

突然，他们的一台变压器出现了故障，初步判断可能是短路了。

大家都着急忙慌的，不知道该咋办。

我就赶紧去查看相关的数据和参数。

我先找到了这台变压器的铭牌，上面清楚地写着低压侧的额定电压是 400 伏。

然后，又通过测量和计算，得出了短路回路的总阻抗。

这过程可不容易，得一点点排查线路，测量电阻、电抗啥的。

经过一番折腾，终于把这些数据都搞清楚了。

然后，我就按照上面的公式，开始计算短路电流。

那时候，心里还真有点紧张，就怕算错了，影响后续的维修和处理。

最后算出来的结果，让我心里有了底。

根据这个短路电流的大小，我很快就制定出了维修方案，更换了一些受损的部件，调整了一些线路的布局，总算是把这个问题给解决了。

所以说啊，搞清楚这个变压器低压侧三相短路电流的计算公式，真的是太重要啦。

不管是在设计电力系统的时候，还是在日常的维护和检修中，都能派上大用场。

咱们再回到这个公式上来，这里面的每一个参数都得准确测量和计算。

比如说，那个总阻抗 Z ，它包括了变压器的阻抗、线路的阻抗等等。

而且，在实际情况中，还得考虑温度、湿度这些因素对阻抗的影响。

总之，变压器低压侧三相短路电流的计算公式虽然看起来有点复杂，但只要咱们认真对待，仔细测量和计算，就能够准确地掌握短路电流的大小，从而保障电力系统的安全稳定运行。

变压器短路容量-短路电流计算公式-短路冲击电流的计算变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者：admin 发布时间：2009-3-23 阅读：513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

短路电流的简便估算法沈 坚在工程设计中，我们经常需要确定变压器的阻抗值是否满足电气设备的开断水平，这就需要进行短路电流计算。

《电力工程电气设计手册》中叙述的计算方法虽然计算结果比较准确，但是计算过程比较复杂。

我们可以通过变压器、发电机的额定电流除以短路电压百分值或次暂态电抗百分值，快速得到短路电流的估算值。

以下分三种情况介绍计算方法和算例。

一．由发电机提供的短路电流I"I"X √(Ue为额定电压，X’’d为发电机次暂态电抗值)将X d X/、S Pe/cos 和S √3UeIe 代入上式，经化简可得：I Ie/X(Ie为额定电流，X为发电机电抗百分值)算例：某600MW发电机的额定电流为18525A，X为20.49%，求发电机供的短路电流值。

解：I Ie/X=18525/0.2049=90.41kA二．双卷变压器低压侧的短路电流I"I"X √(Ue为额定电压，X’’d为变压器电抗值)将Xd和Se √ 代入上式，经化简可得：I Ie/(Ie为额定电流，为变压器短路电压百分值)算例：某双卷变压器容量为2500KVA, 变比为10/0.4‐0.23kV, 短路电压百分值为10%，变压器低压侧额定电流为3798A。

求变压器低压侧的短路电流。

解：I Ie/ =3798/0.10=37.98 kA对于380V系统，当考虑电动机反馈电流时，计算结果应乘以1.3的修正系数；对于10KV或6KV系统，不用乘以修正系数。

即：37.98X1.3=49.374 kA。

若按《火力发电厂厂用电设计技术规定》附录N的计算方法，短路电流计算值为48.8 kA。

由此看出，用估算法计算出的短路电流值比较接近真实值。

三．分裂变压器低压侧的短路电流I"先按高低压绕组容量的比例，把以高压绕组额定容量为基准的半穿越短路电抗折算为低压分裂绕组的电抗值，再根据上述双卷变压器的短路电流的估算法。

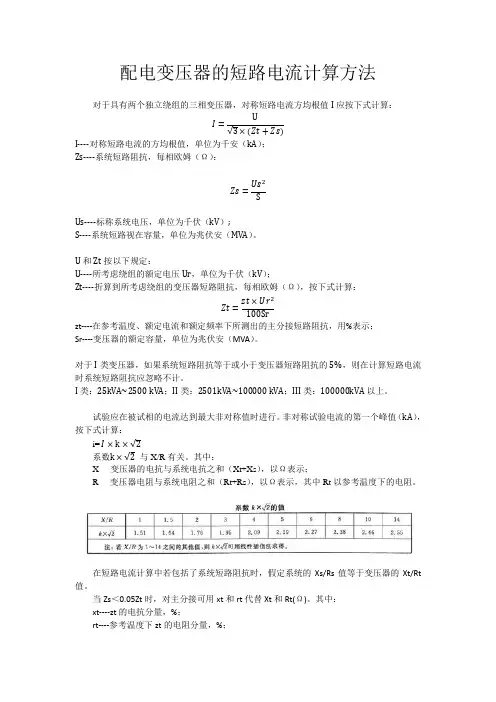

配电变压器的短路电流计算方法对于具有两个独立绕组的三相变压器，对称短路电流方均根值I应按下式计算：I=U√3×(Zt+Zs)I----对称短路电流的方均根值，单位为千安（kA）；Zs----系统短路阻抗，每相欧姆（Ω）：Zs=Us2 SUs----标称系统电压，单位为千伏（kV）;S----系统短路视在容量，单位为兆伏安（MVA）。

U和Zt按以下规定：U----所考虑绕组的额定电压Ur，单位为千伏（kV）；Zt----折算到所考虑绕组的变压器短路阻抗，每相欧姆（Ω），按下式计算：Zt=zt×Ur2 100Srzt----在参考温度、额定电流和额定频率下所测出的主分接短路阻抗，用%表示；Sr----变压器的额定容量，单位为兆伏安（MVA）。

对于I类变压器，如果系统短路阻抗等于或小于变压器短路阻抗的5%，则在计算短路电流时系统短路阻抗应忽略不计。

I类：25kVA~2500 kVA；II类：2501kVA~100000 kVA；III类：100000kVA以上。

试验应在被试相的电流达到最大非对称值时进行。

非对称试验电流的第一个峰值（kA），按下式计算：i= I×k×√2系数k×√2与X/R有关。

其中：X----变压器的电抗与系统电抗之和（Xt+Xs），以Ω表示；R----变压器电阻与系统电阻之和（Rt+Rs），以Ω表示，其中Rt以参考温度下的电阻。

在短路电流计算中若包括了系统短路阻抗时，假定系统的Xs/Rs值等于变压器的Xt/Rt 值。

当Zs＜0.05Zt时，对主分接可用xt和rt代替Xt和Rt(Ω)。

其中：xt----zt的电抗分量，%；rt----参考温度下zt的电阻分量，%；zt----参考温度下的变压器短路阻抗，% 。

如果无其他规定，当X/R＞14时，系数假定为：对II类变压器，取2.55；对III类变压器，取2.69 。

举例：额定容量：630kVA额定电压：10/0.4kV额定电流：36.37/909.3A额定分接的短路阻抗zt=4.40% ，负载损耗Pkt=5.65 kW。

10kV变配电所短路电流的计算10kV变配电所短路电流的计算（二）发布日期：2008-11-27 14:00:59 作者：杨蓉师科峰程开嘉来源：《电气&智能建筑》杂 ...浏览次数：0 文字大小：【大】【中】【小】1 变压器低压侧出线口的短路电流计算经计算得知，各型变压器容量在315kVA以上，其电阻值仅占总阻抗的4%~5%左右，用变压器电抗代替总阻抗计算误差在5%内，这样略去电阻对短路电流的影响可简化短路电流的计算。

（1）变压器电抗的计算式（1）中：Sbe—变压器额定容量（MVA）；Sj—变压器基准容量，取100MVA；热稳定，且应满足《低压配电设计规范》第4.2.2条规定的热稳定校验公式进行校验。

（1）当短路持续时间大于5s时，绝缘导体的热稳定应按式（3）进行校验式（3）中，S—绝缘导体的线芯截面（mm2）;Id—短路电流周期分有效值即均方根值（A）；t—在已达到允许最高持续工作温度的绝缘导体内短路电流持续时间（s）；K—热稳定系数.短路电流持续时间t与断路器的断开速度有关（见表9），当断路器的全断开时间小于0.08s时为高速，0.08~0.12s为中速，大于0.12s为低速，当主保护为短路瞬动无延时保护，其短路电流的持续时间t可由表10选定，当有延时保护装置时，则应为表中数据加延迟时间。

热稳定系数K与电缆的绝缘方式有关，并可由表11表选定。

（2）热稳定短路电流计算式（4）中，IR为热稳定电流（kA）.由表（10）、表（11）可以确定热稳定系数及短路电流持续时间，可计算出各种规格电缆线的热稳定电流。

根据式（4）计算出各种铜芯电缆线热稳定短路电流（见表11）。

例：计算16mm2铜芯聚氯乙烯电缆主保护中速断路器的热稳定电流。

式（5）中，U—变压器低压侧电压（400V）；Z—热稳定阻抗（mΩ）,即在热稳定时的最小阻抗.计算出的不同规格电缆的热稳定阻抗见表12。

例：计算16mm2铜芯电缆中速断路器保护，聚氯乙烯电缆的热稳定阻抗为：×10-3=48.4（mΩ）3 低压网络短路电流计算3.1 短路回路元件阻抗的计算在计算220/380V网络短路电流时，变压器高压侧系统阻抗需要计入。

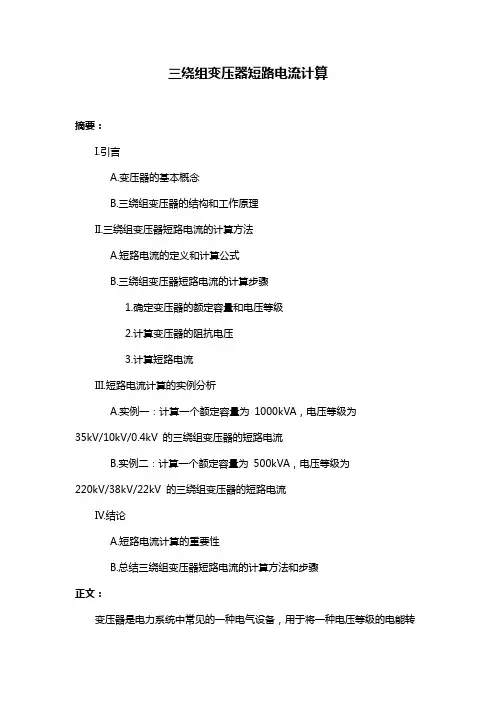

三绕组变压器短路电流计算摘要：I.引言A.变压器的基本概念B.三绕组变压器的结构和工作原理II.三绕组变压器短路电流的计算方法A.短路电流的定义和计算公式B.三绕组变压器短路电流的计算步骤1.确定变压器的额定容量和电压等级2.计算变压器的阻抗电压3.计算短路电流III.短路电流计算的实例分析A.实例一：计算一个额定容量为1000kVA，电压等级为35kV/10kV/0.4kV 的三绕组变压器的短路电流B.实例二：计算一个额定容量为500kVA，电压等级为220kV/38kV/22kV 的三绕组变压器的短路电流IV.结论A.短路电流计算的重要性B.总结三绕组变压器短路电流的计算方法和步骤正文：变压器是电力系统中常见的一种电气设备，用于将一种电压等级的电能转换为另一种电压等级的电能。

根据所提供的文本，我们将介绍如何计算三绕组变压器的短路电流。

首先，我们需要了解变压器的基本概念。

变压器主要由两个或多个线圈组成，分别为原线圈（也称为高压线圈）和副线圈（也称为低压线圈）。

原线圈和副线圈之间通过磁场进行能量传递。

当原线圈中的电流发生变化时，会在副线圈中产生电动势，从而实现电能的转换。

三绕组变压器是一种具有三个线圈的变压器，通常包括高压线圈、中压线圈和低压线圈。

这种结构使得三绕组变压器可以实现多种电压等级之间的转换。

要计算三绕组变压器的短路电流，需要先了解短路电流的定义和计算公式。

短路电流是指在变压器的某一绕组发生短路时，流过短路点的电流。

通常情况下，短路电流的计算公式为：短路电流= 阻抗电压/ 变压器额定电压其中，阻抗电压是指变压器在短路状态下，某一绕组两端的电压。

变压器额定电压是指变压器设计时所规定的电压等级。

计算三绕组变压器短路电流的具体步骤如下：1.确定变压器的额定容量和电压等级。

这些参数通常可以在变压器的铭牌上找到。

2.计算变压器的阻抗电压。

阻抗电压可以通过实测或者查阅变压器产品手册得到。

3.计算短路电流。

变压器的短路电流计算方法-CAL-FENGHAI.-(YICAI)-Company One1变380V低压侧短路电流计算：＝6％时 Ik＝25*Se＝4％时 Ik＝37*Se上式中Uk：变压器的阻抗电压，记得好像是Ucc。

Ik：总出线处短路电流 ASe：变压器容量 KVA3。

峰值短路电流＝Ik*4.两相短路电流＝Ik*5.多台变压器并列运行Ik＝（S1+S2+。

Sn）*Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。

为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。

二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。

具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。

只要计算35KV及以下网络元件的阻抗。

2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。

3. 短路电流计算公式或计算图表,都以三相短路为计算条件。

因为单相短路或二相短路时的短路电流都小于三相短路电流。

能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。

三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。

一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

在介绍简化计算法之前必须先了解一些基本概念。

1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, , , ,, KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3因为S=*U*I 所以 IJZ (KA)44(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA 时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取所以IC =冲击电流峰值: ic =* Id*KC= Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取这时:冲击电流有效值IC =*Id(KA)冲击电流峰值: ic = Id(KA)掌握了以上知识,就能进行短路电流计算了。

常用电气设备的选择计算方法此文章介绍了常用的电气设备的选择计算方法，深入浅出，简明扼要，方便读者学习掌握。

电气设备的选择计算法：1、变压器低压侧电流为容量的1.5倍（精确时为1.44倍）；2、变压器低压出口三相短路电流为容量的150倍除以变压器短路阻抗百分数（精确时为144倍）：3、变压器10kV侧额定电流为容量的6%（精确时为5.8%）变压器6kV侧额定电流为容量的10%（精确时为9.6%）;4、0.4kV三相补偿电容器额定电流为容量的1.5倍(精确时为1.44倍);5、380V三相电机额定电流为容量和2倍；6、一般情况下低压侧功率因数补偿至0.95，电容器容量约为变压器容量的1/3~2/5。

一般使用场所适用，特殊场合，如电阻炉或气体放电灯的容量大的场所例外。

7、铜排载流量估算表铜排截面S（mm2）、允许载流量为I（A）、铜排截面S(mm2）、允许载流量为（IA）S≤100I=3.5S；200＜S≤600I=2.5S100＜S≤200I=3S；S＞600I=2S注:铜排厚度越小,每mm2载流量就越大.8、三相380V笼式电机额定及起动电流保护计算额定电流安培数为其容量千瓦数的2倍，其起动电流约为容量的12~14倍，对直接起动的电机，保护短路塑壳开关瞬动电流为其容量17~24倍；对轻载且不经常起动的电机，熔丝电流为电机额定电流的2.5~3倍；对重载起动电机,熔丝电流为其额定电流和4~5倍.9、低压补偿电容器容量如何选择?其保护熔断器如何选?一般情况，补偿总千乏数为变压器容量千伏安数和30%~40%，单只容量电流安培数为其容量千乏数的1.5倍，保护熔断器熔丝电流不小于电容器额定电流的1.5倍。

估算举例:一台1250kV A变压器,短路阻抗为6%,低压0.4kV额定电流Ie=1.5*1250=1875A;低压短路电流Ik=1250*150/6=31250=31.25kA;高压10kV侧电流I,I=1250*6%=75A;低压电容补偿容量约为Q=1250*1/3=420kVar.因此,高压电流互感器选75/5;低压电流互感器2000/5,2500/5;断路器选断流能力不小于35kA即可;补偿电容器柜两台,一台200kVar,一台220kVar.注:若高压电流互感器动稳定不符合要求时,可加大变比或另选电流互感器。

10kV变配电所短路电流的计算（二）发布日期：2008-11-27 14:00:59 作者：杨蓉师科峰程开嘉来源：《电气&智能建筑》杂 ...浏览次数：0 文字大小：【大】【中】【小】1 变压器低压侧出线口的短路电流计算经计算得知，各型变压器容量在315kVA以上，其电阻值仅占总阻抗的4%~5%左右，用变压器电抗代替总阻抗计算误差在5%内，这样略去电阻对短路电流的影响可简化短路电流的计算。

（1）变压器电抗的计算式（1）中：Sbe—变压器额定容量（MVA）；Sj—变压器基准容量，取100MVA；Ud%—变压器短路阻抗百分值，可从相应容量的变压器产品样本及设计手册查得。

一般常用变压器（油浸型、干式型）电抗计算例：已知干式变压器额定容量为500kVA，Ud%=40,标准容量Sj=100MVA，计算变压器的电抗值。

用式（1）计算：（2）用基准电计算，取Sj=100MVA,Uj=0.4则（3）系统短路容量取35MVA，10kV出线开关遮断容量的短路电流计算：例：已知系统短路容量为350MVA的电抗值为0.286，电缆线路为1km的电抗值为0. 068，变压器额定容量500kVA的电抗为8.0，Ij=144.5kA。

用式（2）计算：各类型变压器的低压侧出线口短路电流计算见表3~表8。

2 高压电器及电缆的热稳定校验高压电器及电缆应能承受在短路电流持续时间内短路电流的热效应而不致损坏，则认为是热稳定，且应满足《低压配电设计规范》第4.2.2条规定的热稳定校验公式进行校验。

（1）当短路持续时间大于5s时，绝缘导体的热稳定应按式（3）进行校验式（3）中，S—绝缘导体的线芯截面（mm2）;Id—短路电流周期分有效值即均方根值（A）；t—在已达到允许最高持续工作温度的绝缘导体内短路电流持续时间（s）；K—热稳定系数.短路电流持续时间t与断路器的断开速度有关（见表9），当断路器的全断开时间小于0. 08s时为高速，0.08~0.12s为中速，大于0.12s为低速，当主保护为短路瞬动无延时保护，其短路电流的持续时间t可由表10选定，当有延时保护装置时，则应为表中数据加延迟时间。

变压器短路电流计算1）问题分析的理论基础:当变压器在额定电压下发⽣短路时，其短路电流会⼤⼤超过其稳定值。

稳定的短路电流按下式计算:I K =^°^⼁ NZ K %式中：Z K % 短路阻抗百分值；I N ---- 变压器额定电流。

变压器在短路时是不饱和的，甚⾄在⼀次侧所加的电压为额定电压时也不饱和。

这种情况可由变压器的 T 型等值电路图来说明。

变压器是否饱和，则可接等值电路图励磁回路的电压值来估算。

在额定负载下，励磁回路的电压与⼀次电压差别不⼤，这是因为⼀次回路的阻抗压降很⼩。

在短路时，励磁回路的电压约等于⼀次电压的⼀半，所以变压器不饱和。

根据这个关系可以忽略励磁回路，⽽采⽤下图所⽰的简化电路图。

图：计算变压器突发短路电流的连接图和等值电路图当电压为正弦波时，得出因为变压器不饱和，可以认为短路电感是个常量。

上⾯的⽅程式包括右边部分时的特解给出稳态短路电流。

■ k ---⼀次电压和短路电流之间的相位⾓:上⾯的⽅程式不包括右边部分时的能解给出的短路电流的⾃由分量: 短路电流的完全表达式为i u =iny i ua Wmy Sin （ ' t ：） Ae%"”L u 且+⼼dtUlmSin C ' t+ a ）U m.Jk 2 '（丄）2sin （ tt ： - \）⼕ I my Sin （?tt -沐）i n.a = Ae%t/L u则 l A =0, I B =I C , I o =1/3 ( I A +I B +I C ) =0,故计算电流时不涉及到零序阻抗。

所以两相短路电流为：当t=0时，短路电流i u =0,因为可以认为变压器在短路的瞬间是⽆负载的。

所以A=- I mv sin(a - ? J因⽽，i u =I mv Sin(，t ： -- I mv Sin (a - l)e 」u t这样⼀来，过渡的短路电流包括两部分：稳态分量和⾮周期分量，后者是按时间常数 T=L u /r u 衰减的。

变压器短路容量短路电流计算变压器是电力系统中常用的电力设备，用于改变交流电压的大小。

当变压器发生短路时，会产生巨大的电流，这可能会给电力系统带来严重的损坏甚至危险。

因此，对变压器的短路容量和短路电流进行计算和分析是非常重要的。

下面将对变压器短路容量和短路电流的计算方法进行详细介绍。

一、变压器短路容量的计算方法1.按照电源的类型和短路电流的计算方法，可以将变压器的短路容量分为两种情况进行计算：(1)当变压器处于较高电压侧短路时，由于变压器的变比关系，较低电压侧的短路容量可以推算得到。

(2)当变压器处于较低电压侧短路时，较高电压侧的短路容量可以通过变压器的短路电压和额定容量来计算。

2.变压器短路容量的计算公式如下：(1)较低电压侧短路容量计算公式：Ssc=Lsc/Isca其中，Ssc表示变压器较低电压侧的短路容量；Lsc表示变压器较高电压侧的短路容量；Isca表示较高电压侧短路电流。

(2)较高电压侧短路容量计算公式：Ssc=Lsc*Usca^2/Usca^2其中，Ssc表示变压器较高电压侧的短路容量；Lsc表示变压器较低电压侧的短路容量；Usca表示变压器短路电压。

3.变压器的短路容量主要由变压器的绕组参数和耐短路能力决定，其中绕组参数主要包括绕组电阻和短路电压。

当变压器的绕组电阻和短路电压越大时，变压器的短路容量也会相应增加。

二、变压器短路电流的计算方法1.变压器的短路电流是指在变压器短路状态下的电路中的最大电流值。

短路电流的大小直接关系到变压器的耐短路能力和系统的安全运行，因此需要准确计算。

2.变压器的短路电流计算方法通常分为两种情况：(1)对于联接网侧电源短路电流计算，可以使用等效电路和等效电压法进行计算。

(2)对于变压器低压侧短路电流计算，可以使用等效电路和等效电压法进行计算。

3.变压器短路电流的计算公式如下：(1)联接网侧电源短路电流计算公式：Isc=k*Usn/（（Zsn^2+Zlk^2）^0.5）其中，Isc表示变压器短路电流；k表示变压器的变比；Usn表示变压器的额定电压；Zsn表示变压器的短路电阻；Zlk表示变压器的短路电抗。

变压器短路阻抗
2020年1月6日16:03:34
变压器短路阻抗由短路电阻和短路电抗组成。

并且是二次绕组的电阻、漏抗折算到一次侧之后的参数。

R2’=k ²R2；X2’=k ²X2
短路电阻：R1+R2’
短路电抗：X1+X2’
变压器短路试验方法：
低压侧短路，高压侧施加一次侧额定电流，那么短路阻抗电压可以表示为：
1N k k *I Z U =
工程上，变压器的短路阻抗经常用短路阻抗电压来表示，变压器短路阻抗电压常见值约为6%。

%6%100%1k k ==
N
U U U 计算题：
已知，变压器参数如下
求解：变压器低压侧三相短路时，高、低压侧三相短路电流值。

解：
因为：%6%100%1k k ==N
U U U ； 并且：1N k k *I Z U =
那么，变压器短路阻抗为：
1N
1k 1N
k k )*%(I U U I U Z N ==
低压侧三相短路时，高压侧为额定电压，那么高压侧短路电流 %
)*%(k 1N 1N 1k 1k
11k U I I U U U U I N N N === 那么分别求出高压侧、低压侧额定电流，即可计算出短路电流。
