02同轴电缆接头制作讲解

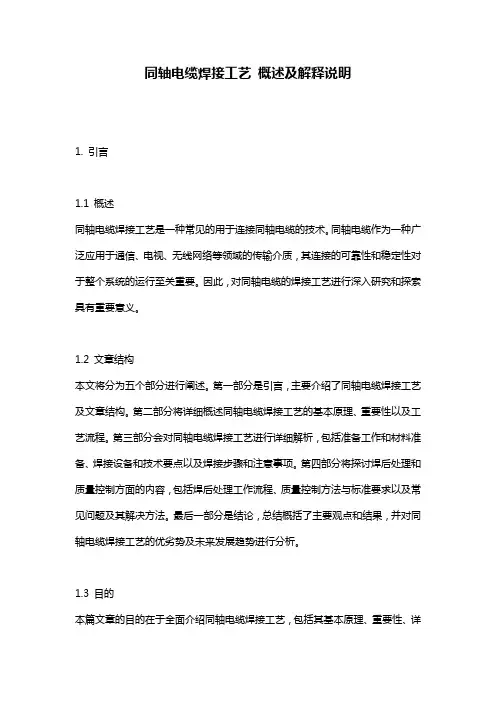

同轴电缆焊接工艺概述及解释说明1. 引言1.1 概述同轴电缆焊接工艺是一种常见的用于连接同轴电缆的技术。

同轴电缆作为一种广泛应用于通信、电视、无线网络等领域的传输介质，其连接的可靠性和稳定性对于整个系统的运行至关重要。

因此，对同轴电缆的焊接工艺进行深入研究和探索具有重要意义。

1.2 文章结构本文将分为五个部分进行阐述。

第一部分是引言，主要介绍了同轴电缆焊接工艺及文章结构。

第二部分将详细概述同轴电缆焊接工艺的基本原理、重要性以及工艺流程。

第三部分会对同轴电缆焊接工艺进行详细解析，包括准备工作和材料准备、焊接设备和技术要点以及焊接步骤和注意事项。

第四部分将探讨焊后处理和质量控制方面的内容，包括焊后处理工作流程、质量控制方法与标准要求以及常见问题及其解决方法。

最后一部分是结论，总结概括了主要观点和结果，并对同轴电缆焊接工艺的优劣势及未来发展趋势进行分析。

1.3 目的本篇文章的目的在于全面介绍同轴电缆焊接工艺，包括其基本原理、重要性、详细步骤以及相关的质量控制方法。

通过深入了解该工艺，读者可以掌握同轴电缆焊接的技术要点，并在实际应用中确保焊接质量和可靠性。

此外，对比其他类似工艺的优劣势及未来发展趋势的分析，有助于读者形成对该领域发展方向的认识和思考。

因此，本文将为感兴趣的读者提供一份有关同轴电缆焊接工艺概述及解释说明的全面参考资料。

2. 同轴电缆焊接工艺概述2.1 同轴电缆的基本原理同轴电缆是一种常用于传输高频信号和宽带数据的电缆。

它由内导体、绝缘层、外导体和外护套组成。

内导体负责传输信号，而外导体用于屏蔽干扰信号。

这种结构使得同轴电缆具有良好的传输性能和抗干扰能力。

通过在两端焊接同轴电缆，可以实现电气连接，并确保信号稳定地传递。

同轴电缆焊接工艺的重要性在于保证焊接点具有较低的噪声和损耗，以及良好的信号传输质量。

2.2 焊接工艺的重要性同轴电缆焊接过程中，正确选择合适的焊接设备、材料和技术要点至关重要。

同轴电缆接头制作的方法2同轴电缆接头制作的方法2同轴电缆是一种常用的传输信号的电缆，它由内导体、绝缘层、外导体和外护层组成。

接头是指将两根同轴电缆连接起来以实现信号传输的装置。

同轴电缆接头制作主要包括以下步骤。

第一步：准备工作在制作同轴电缆接头之前，需要准备以下工具和材料：1.同轴电缆：根据实际需要，选择合适规格和长度的同轴电缆。

2.切割工具：使用剥线钳或刀具按照需要的长度切割同轴电缆。

3.剥光工具：使用剥光钳剥除电缆末端的外护层和绝缘层。

4.螺纹接头：根据电缆的规格和类型选择合适的螺纹接头。

5.护套：为了保护接头和电缆，可以使用热缩套或防水胶带等材料。

第二步：剥光电缆在剥光电缆之前，需要首先测量所需的剥光长度。

然后，使用剥光钳或刀具将电缆末端的外护层和绝缘层剥离。

请注意，不要割伤内导体，以免影响信号传输。

第三步：安装螺纹接头将剥光的电缆放入螺纹接头中，并确保内导体与接头的针脚连接良好。

然后，旋紧接头的外部螺纹，使其与电缆牢固连接。

第四步：保护接头为了保护接头和电缆免受外界环境的影响，可以采取一些保护措施，如使用热缩套或防水胶带等材料。

将保护材料放在接头和电缆的连接处，然后使用热风枪或火机等工具加热保护材料，使其收缩并牢固地包裹住接头和电缆。

第五步：测试接头连接在完成接头制作后，需要进行测试以确保连接的质量。

使用测试仪器或仪表检测接头的电阻和信号传输性能，确保接头连接良好且无故障。

总结：同轴电缆接头的制作过程包括准备工作、剥光电缆、安装螺纹接头、保护接头和测试接头连接等步骤。

在制作接头时，需要注意保护内导体，确保接头连接牢固和信号传输质量良好。

制作完成后，使用适当的测试仪器进行检测，以确保接头连接质量可靠。

制作同轴电缆接头的方法同轴电缆接头是将两根或多根同轴电缆连接起来的一种电缆连接器。

同轴电缆接头具有良好的电磁屏蔽能力和传输性能，广泛应用于无线通信、电视信号传输、雷达系统等领域。

下面将介绍制作同轴电缆接头的方法。

1.准备材料和工具：同轴电缆、同轴电缆接头、电缆剥线钳、电缆剥皮刀、锡焊丝、锡焊台、热缩套管、剪刀等。

2.确定接头类型：根据需要连接的电缆类型和尺寸，选择相应的同轴电缆接头。

常见的同轴电缆接头有BNC、N型、TNC型、SMA等。

3.剥皮：使用电缆剥皮刀或电缆剥线钳，根据接头的要求，剥掉电缆外皮的一段。

注意不要剥掉导体的外皮和绝缘层。

4.阻抗匹配：同轴电缆的阻抗通常为50欧姆或75欧姆。

如果接头需要实现阻抗匹配，可以使用合适的阻抗匹配器。

5.处理导体：根据接头类型和要求，处理电缆的导体。

对于大部分接头类型来说，需要将导体剥皮并插入接头内。

可以使用电缆剥皮刀或电缆剥线钳将导体表面的绝缘层剥离。

确保导体长度适当，以便插入接头内并保持导体的连续性。

6.处理绝缘层：将绝缘层剥离一段，插入接头内。

根据接头要求，可能需要将绝缘层剥离一段以获得更好的接触。

7.锡焊：使用锡焊丝和锡焊台将导体固定在接头上。

根据接头和电缆类型的不同，可能需要在导体和接头之间添加焊锡、锡片或焊锡套等。

确保焊接质量良好，避免冷焊和短路现象的发生。

8.热缩套管：使用热缩套管固定接头和电缆的连接处。

将热缩套管套在接头和电缆连接处上，并使用加热器或火机加热热缩套管，使其收缩并固定接头。

9.检查和测试：完成接头制作后，检查焊接和连接部位的质量。

使用测试仪器对接头进行测试，确保信号传输正常。

总之，制作同轴电缆接头需要仔细熟悉接头类型和制作方法，并使用适当的工具和材料。

在制作过程中，需要注意阻抗匹配、焊接质量和良好的屏蔽性能等因素，以确保接头的质量和信号传输的稳定性。

10.2实验二同轴电缆的制作▪10.2.1 实验内容▪自己动手制作细同轴电缆连接线。

▪10.2.2 基本知识▪ 1.同轴电缆结构、性能及其分类▪同轴电缆（Coaxial Cable）就是由绝缘体隔开的两个导体的中心在同一公共轴线上，实质是中心导体为实心金属导体，外层导体为一个圆筒状导体，导体间是同轴的圆筒状介质。

整个同轴电缆由里往外依次是中心导体、塑胶绝缘层、网状细金属丝导体及绝缘保护皮。

中心导体与网状导体的轴线相同，所以，称“同轴电缆”。

中心导体的直径为2.17mm±0.013mm，网状导体由满足传输阻抗的金属丝或薄片构成。

塑料保护膜一般采用聚氯乙烯（如PVC）或其他绝缘材料做成。

▪同轴电缆的屏蔽性能好，抗干扰能力较强，比双绞线具有更高带宽和更好的噪声抑制能力，而且传输速度高，传输的距离也更远一些。

目前，同轴电缆被广泛地应用于有线电视网和局域网中。

▪ 2.同轴电缆性能指标▪同轴电缆性能指标包括：•同轴电缆的特性阻抗：常用的基带同轴电缆的平均特性阻抗为50Ω±2Ω。

•同轴电缆的衰减值：当用10MHz的正弦波进行测量时，在500m长的电缆段上的衰减值一般小于8.5dB（即衰减率小于17dB/km）。

用5MHz的正弦波进行测量时，在500m长的电缆段上的衰减值一般小于6.0dB（即衰减率小于12dB/km）。

•同轴电缆直流回路电阻值：每米长度电缆的中心导体的电阻与屏蔽层的电阻之和小于10.2Ω（测量温度为20℃）。

▪ 3.同轴电缆的分类▪同轴电缆分基带和宽带两类。

•1）基带（Baseband）同轴电缆：一种特性阻抗为50Ω的同轴电缆，用于传送数字信号，但由于在传送过程中基带信号容易发生衰减，所以传输距离受到限制。

基带同轴电缆分细缆和粗缆两种，细缆的有效传输距离为180m，粗缆的有效传输距离为500m，通常用于计算机网络。

•2）宽带（Broadband）同轴电缆：一种特性阻抗为75Ω的同轴电缆，既可用于传输数字信号，又可用于传输模拟信号，通常用于有线电视网络系统。

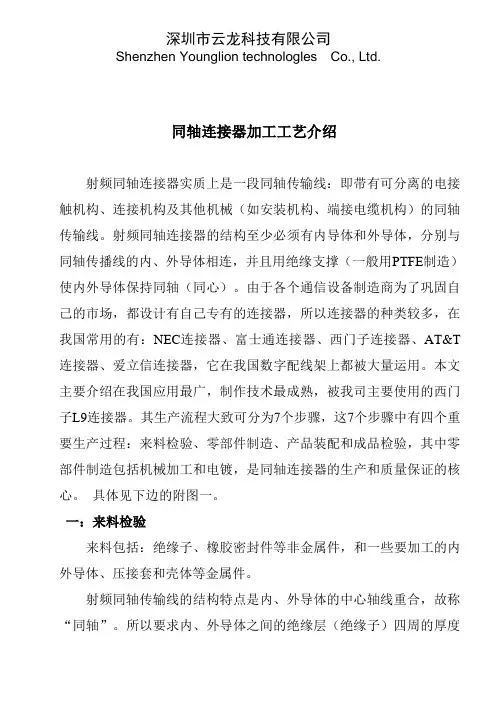

深圳市云龙科技有限公司Shenzhen Younglion technologles Co., Ltd.同轴连接器加工工艺介绍射频同轴连接器实质上是一段同轴传输线：即带有可分离的电接触机构、连接机构及其他机械（如安装机构、端接电缆机构）的同轴传输线。

射频同轴连接器的结构至少必须有内导体和外导体，分别与同轴传播线的内、外导体相连，并且用绝缘支撑（一般用PTFE制造）使内外导体保持同轴（同心）。

由于各个通信设备制造商为了巩固自己的市场，都设计有自己专有的连接器，所以连接器的种类较多，在我国常用的有：NEC连接器、富士通连接器、西门子连接器、AT&T 连接器、爱立信连接器，它在我国数字配线架上都被大量运用。

本文主要介绍在我国应用最广，制作技术最成熟，被我司主要使用的西门子L9连接器。

其生产流程大致可分为7个步骤，这7个步骤中有四个重要生产过程：来料检验、零部件制造、产品装配和成品检验，其中零部件制造包括机械加工和电镀，是同轴连接器的生产和质量保证的核心。

具体见下边的附图一。

一：来料检验来料包括：绝缘子、橡胶密封件等非金属件，和一些要加工的内外导体、压接套和壳体等金属件。

射频同轴传输线的结构特点是内、外导体的中心轴线重合，故称“同轴”。

所以要求内、外导体之间的绝缘层（绝缘子）四周的厚度均匀，以保持内外导体同轴。

常用的绝缘子用聚乙烯（PE）或聚四氟乙烯（PTEE）制造。

聚四氟乙烯俗称塑料王，相对来说有更好的耐高温性、韧性好、不易老化、介电性能优良等优点。

它可长期工作于250℃，短时间300℃，可耐锡焊不变形；最低的相对介电常数（ε=2.02），因此，在外导体尺寸固定且要达到规定阻抗时，采用的内导r体外径最大，因而可以接触好、衰减小。

某些以次充好的产品会采用的白色塑料来冒充塑料王，用加热的烙铁一烫即会软化。

绝缘子一般为烧结而成，然后经过精加工才能用于装配。

附图一：L9连接器的加工流程图同轴连接器橡胶密封件一般选用耐油、耐老化、耐200℃高温的硅橡胶材料。

02同轴电缆接头制作讲解同轴电缆接头是一种用于连接同轴电缆两端的装置，它可以提供良好的电信号传输和保护电缆连接部分不受损害。

下面是一个关于同轴电缆接头制作的详细解释。

1.材料准备首先，为准备制作同轴电缆接头所需的材料。

这些材料包括同轴电缆、同轴电缆接头、防水胶、扭矩扳手、钢丝刷、切割刀、锡线、锡焊台、锡焊丝。

2.准备工作首先，将需要连接的两端同轴电缆进行切割。

确保每一条电缆的接触面光滑、无杂质，并使用钢丝刷将电缆的外保护层清洁干净。

3.应用接头接下来，将接头慢慢地放在已切割的同轴电缆上，确保其能够准确贴合。

然后，使用扭矩扳手将接头固定在电缆上，确保其牢固并且不会松动。

4.热缩套管连接部分被接头包覆之后，使用热缩套管进行覆盖。

将热缩套管放在接头上，然后使用锡焊台进行加热，使得套管能够均匀地收缩并与电缆连接部分紧密结合。

确保热缩套管完全包住了接头和电缆，并提供良好的防水和保护。

5.锡焊接地线为了更好地保护电缆连接，我们可以将接地线焊接在电缆连接部分。

首先，用钢丝刷清理接地线和电缆接触面，然后使用锡焊台和锡焊丝将其连接在一起。

6.进行电阻测试完成所有以上步骤之后，我们需要进行电阻测试来确保同轴电缆接头质量良好并且能够正常工作。

将电阻测试仪的两个探头分别接触同轴电缆的两端，然后观察测试结果。

如果测试结果显示电阻值在合理范围内，那么表示同轴电缆接头制作成功。

7.做好标记和整理完成全部制作后，我们需要为同轴电缆接头做好标记和整理工作。

可以在接头上打上识别码，并将电缆整理好并安装在相应的支架或者布线系统中。

总结：通过以上步骤，我们可以制作出一个高质量的同轴电缆接头。

制作过程涉及到多种材料和工具的使用，需要仔细操作，确保每一个环节都正确无误。

同轴电缆接头的质量对于电信号的传输非常重要，因此制作过程需要细心、精确，以确保接头具有良好的导电性能和可靠性。

双绞线同轴电缆接头做法及电脑时路由器的安装计算机2007-09-21 10:11:31 阅读464 评论0 字号：大中小双绞线接头做法：双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

具体接法如下:T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

同轴电缆接头做法制作同轴电缆BNC接头同轴电缆两端通过BNC接头连接T型BNC头，通过T型BNC头连接网卡，用同轴电缆组网需在同轴电缆两端制作BNC接头。

BNC接头有压接式、组装式和焊接式，制作压接式BNC接头需要专用卡线钳和电工刀。

压接式BNC接头制作步骤如下:1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

教学案例：同轴电缆F接头制作一、规范的F头制作步骤
（以下是・5线F接头制作步骤，-7线也一样）：
首先准备的工具是压线钳，电缆剪线钳，剪刀或美工刀。

如图1
图2
接着将网状的屏蔽线向后剥开，将里面的屏蔽纸去掉（有些是双层屏蔽的）, 将中间的泡沫层铜芯套在离白色表皮0.3厘米的地方割开，注意不要伤到铜芯。

如图3。

图4
接着用压线钳夹紧F头，注意压线钳夹的位置和铜芯离F头的长度。

具体如图5.
图5
制作完成的符合规格的F头，如图6
图6
说明：修剪铜芯时应使用手钳旋转剪断，保证铜芯横截面为圆形，避免铜芯受挤压变形；或者用剪线钳倾斜约30度紧靠边缘剪断铜芯。

二、注意事项
1.避免屏蔽丝与铜芯接触；
2.屏蔽纸记得不能留；
3.为了美观，更加专业，记得修剪屏蔽网，可以在压完F头后修，但要主要
不要破坏到外皮且需修整齐，做到不扎手。

或者在压F头就先修好，大约预留1〜2cm,但不可全部剪掉；
4.制作时因用到锋利工具，需小心谨慎!。

制作同轴电缆接头的方法同轴电缆接头是将两根同轴电缆的中心导体和外部导体相互连接的一种电连接方法。

制作同轴电缆接头的方法有多种，下面将详细讲解其中的几种常用方法。

1.裸线接头方法：首先，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。

接着，将两根内导体的绝缘层剥除一段，露出中心导体。

用电焊上的火花将两个中心导体焊接在一起，保证焊点的牢固性和稳定性。

随后，将两根外护层之间的金属网层合并在一起，用电焊焊接固定金属网层。

最后，用绝缘胶带或热缩套管对接头部分进行绝缘保护。

2.BNC接头方法：BNC接头是一种通用的同轴电缆接头，其制作方法如下：首先，将BNC接头的外壳拧下，露出接头的内部结构。

然后，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。

接着，将内导体插入BNC接头的中心孔中，并用螺丝拧紧固定。

将外护层插入接头的边缘插槽中，并用螺丝拧紧固定。

最后，将BNC接头的外壳再次拧上，完成接头的制作。

3.N型接头方法：N型接头是用于较高频率的同轴电缆连接，其制作方法如下：首先，将N型接头的外壳拧下，露出接头的内部结构。

然后，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。

接着，将内导体插入N型接头的中心孔中，并用螺丝拧紧固定。

将外护层插入接头的边缘插槽中，并用螺丝拧紧固定。

最后，将N型接头的外壳再次拧上，完成接头的制作。

4.F型接头方法：F型接头是用于电视天线等设备的同轴电缆连接，其制作方法如下：首先，将F型接头的外壳拧下，露出接头的内部结构。

然后，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。

接着，将内导体插入F型接头的中心孔中，并用螺丝拧紧固定。

将外护层插入接头的边缘插槽中，并用螺丝拧紧固定。

最后，将F型接头的外壳再次拧上，完成接头的制作。

总结：制作同轴电缆接头的方法有很多种，其中常见的有裸线接头、BNC接头、N型接头和F型接头等方法。

根据不同的需求和设备，选择适合的制作方法并严格按照步骤进行操作，以确保接头的牢固性和可靠性。

电缆头的制作方法简介电缆头（也称为连接器）是用于连接电缆和设备的重要组件。

它可以提供稳定的电力或数据传输，并保护电缆免受外界环境的损害。

本文将介绍电缆头的制作方法，帮助您了解如何正确地制作电缆头。

1. 准备工作在制作电缆头之前，我们需要准备以下工具和材料：•电缆头连接器•配套的电缆•剥线钳•铅笔•刀具•电烙铁•焊锡•热缩管•测量工具（例如尺子）2. 切割电缆首先，我们需要根据需要的长度和规格，使用剥线钳和刀具将电缆进行切割。

确保切割位置准确，并避免损坏电缆内部的导线。

根据电缆类型和制造商的建议，确保正确选择剥线钳和刀具。

3. 剥离电缆外皮使用剥线钳或刀具，小心剥离电缆的外皮。

确保不要损伤内部的绝缘层或导线。

根据电缆类型，剥离外皮的深度需与电缆头连接器的设计一致。

4. 分离电缆内部导线将剥离的电缆内部导线进行分离。

通常，电缆内部导线有不同的颜色或标记，表示它们的功能。

根据电缆头连接器的要求，将导线按照正确的顺序分离和排列。

5. 铺设电缆内部导线根据电缆头连接器的要求，将导线按照正确的顺序铺设在连接器的引脚或插槽上。

确保每根导线都连接到正确的位置，并使用铅笔进行标记，以帮助您记住每根导线的位置。

6. 焊接导线使用电烙铁和焊锡，将导线与连接器进行焊接。

确保焊接点牢固可靠，并避免焊锡温度过高，导致导线或连接器的损坏。

如果您不熟悉焊接操作，请寻求专业人士的帮助。

7. 使用热缩管在焊接完成后，我们可以使用热缩管来保护焊接点。

将热缩管套在焊接点上，然后使用热风枪或打火机加热热缩管，使其收缩并固定焊接点。

这可以防止焊接点受到潮湿、灰尘或外界干扰。

8. 测试连接最后，我们需要测试连接的可靠性。

使用测量工具（如万用表）测量连接器和导线之间的电阻，确保没有短路或断路。

还可以将连接的电缆连接到设备，并观察是否稳定传输电力或数据。

结论制作电缆头需要一定的专业知识和技巧。

通过正确的工具和材料，按照制造商的指导或专业人士的建议，我们可以制作出高质量的电缆头连接器。
