制作同轴电缆接头的方法

同轴电缆BNC接头做法（图）BNC接头是一种用于E1同轴电缆的连接接头。

目前同轴线缆被广泛应用于通信系统中，如PCM设备中的E1接口就是用两根BNC接头的同轴电缆来连接的，在高档的监视器、音响设备中也经常用来传送音频、视频信号。

下面广州银讯将简述一下BNC接头做法：1、剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

（如下图）将上过锡的屏蔽网和芯线用斜口钳剪断，屏蔽网和芯线分别留长约7mm和3mm。

2、连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线；剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

注意：如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良，三是掌握好电烙铁的温度，当在铬铁上加松香冒出柔顺的白烟，而又“吱吱”作响时为焊接最佳状态。

四是控制焊接时间，不要太长，这样会损坏接头和芯线。

五是焊接时间不宜过久，但要完全熔著，以免造成虚焊。

六是先移去焊锡，后移去烙铁。

七是烙点表面要光滑、有光泽。

八是焊点完全冷却前，要保持同轴线与针芯稳定，不可晃动。

（如下图）用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。

3、装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体。

同轴电缆对接方法是指将两根同轴电缆连接在一起的方法。

同轴电缆是一种常用的传输信号的电缆，由内导体、绝缘层、外导体和外护套组成。

以下是几种常见的同轴电缆对接方法：
1. BNC连接：BNC连接是一种常见的同轴电缆连接方式，适用于低频信号传输。

它使用BNC插头和BNC 插座进行连接，插头和插座之间通过旋转锁定。

2. N型连接：N型连接是一种高频信号传输的同轴电缆连接方式。

它使用N型插头和N型插座进行连接，插头和插座之间通过螺纹锁定。

3. SMA连接：SMA连接是一种微波频段的同轴电缆连接方式。

它使用SMA插头和SMA插座进行连接，插头和插座之间通过螺纹锁定。

4. TNC连接：TNC连接是一种高频信号传输的同轴电缆连接方式，类似于BNC连接。

它使用TNC插头和TNC插座进行连接，插头和插座之间通过螺纹锁定。

在进行同轴电缆对接时，需要注意以下几点：
-确保电缆的内导体和外导体之间没有短路或断路。

-确保插头和插座之间的连接牢固，避免信号干扰或断开。

-使用合适的连接器和工具进行连接，避免损坏电缆或连接器。

-根据需要选择合适的连接方式和连接器类型，以满足信号传输的要求。

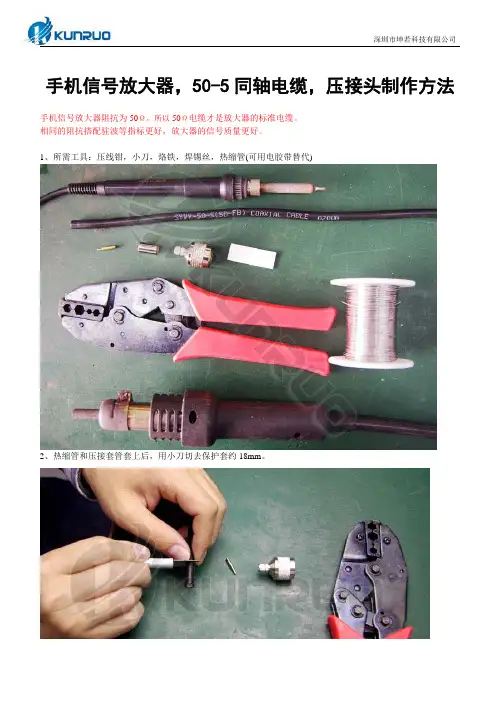

手机信号放大器，50-5同轴电缆，压接头制作方法
手机信号放大器阻抗为50Ω，所以50Ω电缆才是放大器的标准电缆。

相同的阻抗搭配驻波等指标更好，放大器的信号质量更好。

1、所需工具：压线钳，小刀，烙铁，焊锡丝，热缩管(可用电胶带替代)
2、热缩管和压接套管套上后，用小刀切去保护套约18mm。

3、外导层网，留下长度约10mm
4、切去绝缘体约5mm，铜芯露出约5mm。

5、将接头的针孔注入焊锡。

6、焊锡未凝固前将电线的铜芯插入接头的铜针孔。

7、完成后效果。

如果铜针上焊锡过多，则用小刀削平。

8、将接头套上电缆，电缆的外导层网置于接头的外面。

9、套上接头自带的金属压接套管。

10、用压线钳紧压压接套管。

11、压接后的效果。

12、套上热缩管，并加热，更好的保护接头（无热缩管可用电工胶带替代，也可使用打火机加热）。

13、大功告成。

坤若：手机信号放大器领导品牌。

同轴电缆对接方法【原创版3篇】目录（篇1）一、同轴电缆概述二、同轴电缆的连接方法1.压接式连接2.焊接式连接三、同轴电缆连接的注意事项四、同轴电缆连接器的选择与兼容性五、同轴电缆的安装与维护正文（篇1）一、同轴电缆概述同轴电缆是一种广泛应用于电视、宽带网络、无线通信等领域的电子元器件。

它主要由两根同心圆的金属导体组成，内外导体之间用绝缘材料隔开。

同轴电缆具有良好的抗干扰性能、低信号衰减和较高的传输速率等特点。

二、同轴电缆的连接方法1.压接式连接压接式连接是同轴电缆连接的一种常见方法，它主要通过压接钳将同轴电缆的芯线与连接器接口压接在一起。

这种方法操作简单，连接稳定，广泛应用于各类电子设备的同轴电缆连接。

2.焊接式连接焊接式连接是通过焊接设备将同轴电缆的芯线与连接器接口焊接在一起。

这种方法连接更加牢固，适用于对连接稳定性要求较高的场合，如射频同轴电缆组件的连接。

三、同轴电缆连接的注意事项在进行同轴电缆连接时，应注意以下几点：1.选择合适的同轴电缆和连接器，确保它们具有相同的规格和性能参数。

2.确保连接器与同轴电缆的接口处具有良好的接地性能，以减小信号干扰。

3.操作过程中应避免电缆芯线受到损坏，以免影响连接质量。

4.在连接完成后，检查连接处是否牢固可靠，如有松动现象应及时处理。

四、同轴电缆连接器的选择与兼容性选择同轴电缆连接器时，应注意以下几点：1.兼容性：选择与同轴电缆性能参数相匹配的连接器，以确保连接器的设计特点与同轴电缆的性能要求相兼容。

2.接口形式：根据实际应用场景选择合适的接口形式，如螺纹接口、直插接口等。

3.质量：选择质量可靠、具有良好信誉的连接器品牌，以保证连接器的稳定性和耐用性。

五、同轴电缆的安装与维护1.安装：在安装同轴电缆时，应将电缆沿着设备间的线路槽敷设，避免与其他电缆过于接近，以免产生信号干扰。

同时，应确保电缆具有良好的接地性能。

2.维护：定期检查同轴电缆连接处的稳定性，如有松动现象应及时处理。

同轴电缆接头制作的方法2同轴电缆接头制作的方法2同轴电缆是一种常用的传输信号的电缆，它由内导体、绝缘层、外导体和外护层组成。

接头是指将两根同轴电缆连接起来以实现信号传输的装置。

同轴电缆接头制作主要包括以下步骤。

第一步：准备工作在制作同轴电缆接头之前，需要准备以下工具和材料：1.同轴电缆：根据实际需要，选择合适规格和长度的同轴电缆。

2.切割工具：使用剥线钳或刀具按照需要的长度切割同轴电缆。

3.剥光工具：使用剥光钳剥除电缆末端的外护层和绝缘层。

4.螺纹接头：根据电缆的规格和类型选择合适的螺纹接头。

5.护套：为了保护接头和电缆，可以使用热缩套或防水胶带等材料。

第二步：剥光电缆在剥光电缆之前，需要首先测量所需的剥光长度。

然后，使用剥光钳或刀具将电缆末端的外护层和绝缘层剥离。

请注意，不要割伤内导体，以免影响信号传输。

第三步：安装螺纹接头将剥光的电缆放入螺纹接头中，并确保内导体与接头的针脚连接良好。

然后，旋紧接头的外部螺纹，使其与电缆牢固连接。

第四步：保护接头为了保护接头和电缆免受外界环境的影响，可以采取一些保护措施，如使用热缩套或防水胶带等材料。

将保护材料放在接头和电缆的连接处，然后使用热风枪或火机等工具加热保护材料，使其收缩并牢固地包裹住接头和电缆。

第五步：测试接头连接在完成接头制作后，需要进行测试以确保连接的质量。

使用测试仪器或仪表检测接头的电阻和信号传输性能，确保接头连接良好且无故障。

总结：同轴电缆接头的制作过程包括准备工作、剥光电缆、安装螺纹接头、保护接头和测试接头连接等步骤。

在制作接头时，需要注意保护内导体，确保接头连接牢固和信号传输质量良好。

制作完成后，使用适当的测试仪器进行检测，以确保接头连接质量可靠。

同轴连接器加工工艺介绍1. 引言同轴连接器是一种常用于RF（射频）领域的连接器，其主要特点是能够传输高频信号，并具备良好的屏蔽性能。

同轴连接器的加工工艺对于确保连接器性能的稳定和可靠至关重要。

本文将介绍同轴连接器的加工工艺流程，包括加工前的准备工作、加工步骤以及加工后的质量检验。

2. 准备工作在进行同轴连接器加工之前，需要准备以下工具和材料：•同轴连接器插座和插头•同轴电缆•同轴连接器压接工具•剥线钳•预制的同轴连接器铜芯•酒精棉球•清洁布此外，还需要确保工作环境干净整洁，并准备好所需的技术文档和规范。

3. 加工步骤步骤一：准备工作•将同轴连接器插座和插头分别插入同轴电缆的两端，并确保插座和插头连接紧密。

•用剥线钳将同轴电缆的外绝缘层去除，露出内绝缘层和内导体。

•使用酒精棉球清洁内绝缘层和内导体，确保表面干净无污垢。

步骤二：铜芯预制•将预制的同轴连接器铜芯插入同轴电缆的内孔中，确保铜芯与内导体连接良好。

•使用同轴连接器压接工具将铜芯压接固定，确保铜芯与内导体之间的电气连接可靠。

步骤三：插座组装•将插座放置在连接器接口上，用手固定住连接器接口。

•使用同轴连接器压接工具，将插座紧密连接到连接器接口上，确保连接牢固稳定。

步骤四：插头组装•将插头插入插座，确保插头与插座之间的连接紧密无松动。

步骤五：连接器质量检验•使用连接器测试仪器测试同轴连接器的电气特性，如阻抗匹配、插入损耗、反射损耗等。

•根据技术文档和规范，对连接器的测试结果进行评估和判定，确保连接器性能满足要求。

4. 结论同轴连接器的加工工艺是确保连接器性能稳定和可靠的关键步骤。

通过本文的介绍，我们了解了同轴连接器加工的具体步骤，包括准备工作、铜芯预制、插座组装、插头组装以及连接器的质量检验。

在进行同轴连接器加工时，需要注意工具和材料的准备，以及工作环境的整洁和安全。

加工过程中要严格按照技术文档和规范要求进行操作，确保加工完成的同轴连接器具备良好的电气性能和可靠性。

制作同轴电缆接头的方法同轴电缆接头是将两根或多根同轴电缆连接起来的一种电缆连接器。

同轴电缆接头具有良好的电磁屏蔽能力和传输性能，广泛应用于无线通信、电视信号传输、雷达系统等领域。

下面将介绍制作同轴电缆接头的方法。

1.准备材料和工具：同轴电缆、同轴电缆接头、电缆剥线钳、电缆剥皮刀、锡焊丝、锡焊台、热缩套管、剪刀等。

2.确定接头类型：根据需要连接的电缆类型和尺寸，选择相应的同轴电缆接头。

常见的同轴电缆接头有BNC、N型、TNC型、SMA等。

3.剥皮：使用电缆剥皮刀或电缆剥线钳，根据接头的要求，剥掉电缆外皮的一段。

注意不要剥掉导体的外皮和绝缘层。

4.阻抗匹配：同轴电缆的阻抗通常为50欧姆或75欧姆。

如果接头需要实现阻抗匹配，可以使用合适的阻抗匹配器。

5.处理导体：根据接头类型和要求，处理电缆的导体。

对于大部分接头类型来说，需要将导体剥皮并插入接头内。

可以使用电缆剥皮刀或电缆剥线钳将导体表面的绝缘层剥离。

确保导体长度适当，以便插入接头内并保持导体的连续性。

6.处理绝缘层：将绝缘层剥离一段，插入接头内。

根据接头要求，可能需要将绝缘层剥离一段以获得更好的接触。

7.锡焊：使用锡焊丝和锡焊台将导体固定在接头上。

根据接头和电缆类型的不同，可能需要在导体和接头之间添加焊锡、锡片或焊锡套等。

确保焊接质量良好，避免冷焊和短路现象的发生。

8.热缩套管：使用热缩套管固定接头和电缆的连接处。

将热缩套管套在接头和电缆连接处上，并使用加热器或火机加热热缩套管，使其收缩并固定接头。

9.检查和测试：完成接头制作后，检查焊接和连接部位的质量。

使用测试仪器对接头进行测试，确保信号传输正常。

总之，制作同轴电缆接头需要仔细熟悉接头类型和制作方法，并使用适当的工具和材料。

在制作过程中，需要注意阻抗匹配、焊接质量和良好的屏蔽性能等因素，以确保接头的质量和信号传输的稳定性。

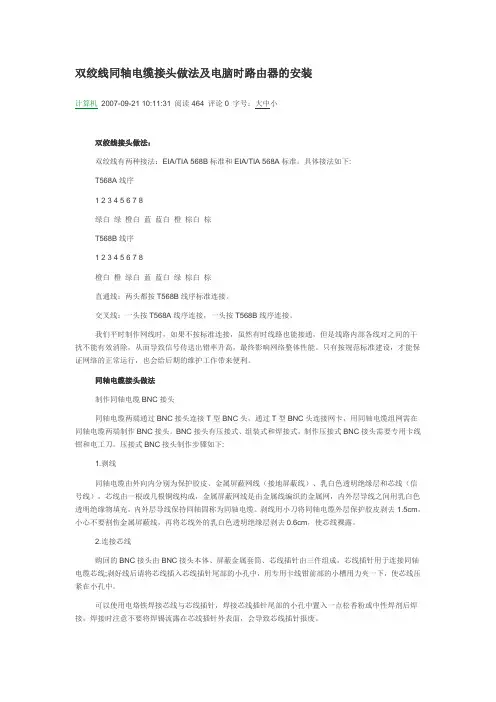

双绞线同轴电缆接头做法及电脑时路由器的安装计算机2007-09-21 10:11:31 阅读464 评论0 字号：大中小双绞线接头做法：双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

具体接法如下:T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

同轴电缆接头做法制作同轴电缆BNC接头同轴电缆两端通过BNC接头连接T型BNC头，通过T型BNC头连接网卡，用同轴电缆组网需在同轴电缆两端制作BNC接头。

BNC接头有压接式、组装式和焊接式，制作压接式BNC接头需要专用卡线钳和电工刀。

压接式BNC接头制作步骤如下:1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

同轴电缆接头制作的方法1、一 DDF数字配线电缆头制作方法：1.准备工具：斜口钳、剥线钳、六角压线钳、烙铁、焊锡;2.使用注意事项：使用带接地的烙铁并保证接地良好，或将要制作的电缆与设备分离，防止漏电烧坏设备;3.制作步骤：①、剥线：使用剥线钳将线缆绝缘外层剥去；②、焊接芯线：依次套入电缆头尾套，压接套管，将屏蔽网(编织线)往后翻开，剥开内绝缘层，露出芯线长2.5mm,将芯线(内导体)插入接头，注意芯线必须插入接头的内开孔槽中，最后上锡。

③、压线：将屏蔽网修剪齐，余约6.0mm，然后将压接套管及屏蔽网一起推入接头尾部，用六角压线钳压紧套管，最后将芯线焊牢。

④、测试：做完线头后，用数字万用表进行测试并检查线头是否焊接好，避免造成虚焊，短接等问题。

二、BNC头制作方法：BNC头是常见的电视设备接头，在SDH传输系统中，常用与网络适配器、解码器、编码器、路由交换机等设备上。

BNC头主要分两种，一种是传输编解码安装时附配的推压式接头，另一种是市面常见的焊接式。

(如图)制作方法与L9头基本相同，另外注意线缆直径大小来选用不同型号的BNC头。

三、以太网线头制作规范以太网线有两种：直通网线(又称标准网线)和交叉网线(又称直连网线)。

直通网线用于网管计算机通过集线器(HUB)与网关网元相连的情况。

凡与HUB相连的网线都用直通网线。

交叉网线用于网管计算机与网关网元直接相连的情况。

电脑与SDH、SDH与适配器相连等用交叉网线。

如图：两种网线都采用RJ-45接头。

1 、直通网线两端接头的芯线颜色对应关系如下：2 、交叉网线的接线关系如图所示：选择购线，构造安全，连接你我!用毫米(mm)来购线的购物网!。

制作同轴电缆接头的方法同轴电缆接头是将两根同轴电缆的中心导体和外部导体相互连接的一种电连接方法。

制作同轴电缆接头的方法有多种，下面将详细讲解其中的几种常用方法。

1.裸线接头方法：首先，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。

接着，将两根内导体的绝缘层剥除一段，露出中心导体。

用电焊上的火花将两个中心导体焊接在一起，保证焊点的牢固性和稳定性。

随后，将两根外护层之间的金属网层合并在一起，用电焊焊接固定金属网层。

最后，用绝缘胶带或热缩套管对接头部分进行绝缘保护。

2.BNC接头方法：BNC接头是一种通用的同轴电缆接头，其制作方法如下：首先，将BNC接头的外壳拧下，露出接头的内部结构。

然后，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。

接着，将内导体插入BNC接头的中心孔中，并用螺丝拧紧固定。

将外护层插入接头的边缘插槽中，并用螺丝拧紧固定。

最后，将BNC接头的外壳再次拧上，完成接头的制作。

3.N型接头方法：N型接头是用于较高频率的同轴电缆连接，其制作方法如下：首先，将N型接头的外壳拧下，露出接头的内部结构。

然后，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。

接着，将内导体插入N型接头的中心孔中，并用螺丝拧紧固定。

将外护层插入接头的边缘插槽中，并用螺丝拧紧固定。

最后，将N型接头的外壳再次拧上，完成接头的制作。

4.F型接头方法：F型接头是用于电视天线等设备的同轴电缆连接，其制作方法如下：首先，将F型接头的外壳拧下，露出接头的内部结构。

然后，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。

接着，将内导体插入F型接头的中心孔中，并用螺丝拧紧固定。

将外护层插入接头的边缘插槽中，并用螺丝拧紧固定。

最后，将F型接头的外壳再次拧上，完成接头的制作。

总结：制作同轴电缆接头的方法有很多种，其中常见的有裸线接头、BNC接头、N型接头和F型接头等方法。

根据不同的需求和设备，选择适合的制作方法并严格按照步骤进行操作，以确保接头的牢固性和可靠性。

RG11同轴电缆连接器（不带针头）制作步骤：
1.用工具刀剥去RG11电缆的外皮、发泡层与屏蔽网丝，露出8—10mm
的芯线，剥的过程中工具刀不得划伤芯线，芯线周围发泡层要剥削的平坦不能有斜面或缺口。

2.用刀剥去4mm的外皮，同时不得剥断屏蔽网丝，将露在外的屏蔽
丝网向后翻在电缆外护套上。

（注：芯线周围发泡层要保持干净，不能有杂物或屏蔽网丝在上面以免造成短路）
3.把-7F头对准电缆均匀插入，插入时要注意一定不要让F头内套刮
伤物理发泡层，那样一是影响物理结构，更重要的是往下的推进将非常困难，将线缆外皮顶进F头夹层后，可均匀用力推进，也可使用压线钳等辅助工具帮助推进，推进过程中F头可左右旋转，但不可左右摇晃，那样容易使芯线发生变形。

手推进感觉顶死以后，检查F头，芯线伸出F头外圈3mm出，过长可剪去，发泡层平面尽量接近F头内镙纹下的台阶平面，并检查F头外观及芯线有无问题，如无，再用压线钳在F头的尾部镙纹处用力压紧成六角形，最后用手试不轻易拔出线缆即可。

RG6同轴电缆连接器制作步骤：
1.用工具刀剥去-5电缆的外皮、发泡层与屏蔽网丝，露出8—10mm
的芯线，剥的过程中工具刀不得划伤芯线，芯线周围发泡层也要保持平坦不能有斜面或缺口。

2.用刀剥去3mm的外皮，将露在外的屏蔽丝网向后翻在电缆外护套
上。

（注：芯线周围发泡层要保持干净，不能有杂物或屏蔽网丝在上面以免造成短路）
3.把-5F头用力套进已剥好的-5线缆，线缆外皮要顶进F头夹层内，
芯线伸出F头外圈3mm处，过长可剪去，发泡层平面要与F头内镙纹下台阶平行，平面内不得有杂物，然后压线钳在F头尾部镙纹处用力压成六角形，最后用手试不轻易拔出线缆即可。

同轴电缆对接方法（实用版）目录1.引言2.同轴电缆的概念与结构3.同轴电缆的对接方法3.1 准备工作3.2 具体操作步骤3.3 注意事项4.总结正文【引言】在现今社会，网络通讯已经渗透到生活的方方面面，而同轴电缆作为网络传输的一种重要介质，其连接与对接技术也愈发受到人们的关注。

本文将为大家详细介绍同轴电缆的对接方法。

【同轴电缆的概念与结构】同轴电缆，简称 Coaxial Cable，是一种广泛应用于电视、宽带网络和通讯等领域的传输线。

它主要由内部导体、绝缘层、外部导体和保护层四部分组成。

内部导体和外部导体通常为铜线，绝缘层为聚乙烯或聚氨酯等材料，保护层一般为聚氯乙烯或尼龙等。

【同轴电缆的对接方法】【准备工作】在进行同轴电缆对接之前，需要准备好以下工具：同轴电缆、剥线钳、剥线刀、同轴电缆接头、电笔和焊锡枪。

【具体操作步骤】步骤 1：使用剥线钳和剥线刀将同轴电缆的外皮剥去约 1-2 厘米，露出内部的导体和绝缘层。

注意在剥线的过程中要避免损坏内部的导体。

步骤 2：将同轴电缆接头的外壳与电缆的外部导体连接。

通常接头外壳有一根螺钉，将螺钉拧松，然后将外部导体穿过螺钉，再将螺钉拧紧，使其与外部导体紧密连接。

步骤 3：将同轴电缆接头的中心针与电缆的内部导体连接。

使用焊锡枪将焊锡熔化，然后将内部导体插入接头的中心针，确保插入到位后，将焊锡均匀地涂在内部导体与中心针的连接处，使其紧密连接。

步骤 4：检查连接处是否牢固。

使用电笔进行测试，如果连接处连接良好，电笔会显示连接正常。

【注意事项】1.在剥线过程中要小心，避免损坏内部导体。

2.接头部分要与电缆紧密连接，确保信号传输的质量。

3.焊接时，注意不要让焊锡粘到其他地方，以免影响信号传输。

【总结】同轴电缆对接方法较为简单，只需按照准备工作和具体操作步骤进行，即可完成对接。
