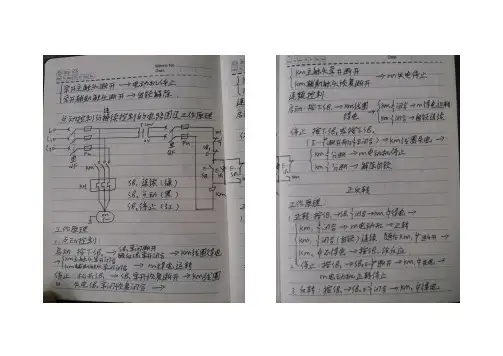

基础电路图

电路图基础知识讲解

对一个没有电工基础，或者刚入门的从业者，都比较迷茫，都会有这么一个问题，看到电路图，无从下手，不知道该从哪边学起，下面简单介绍下一些基础知识，供大家参考。

首先，要了解各个元件的有什么功能，有什么特点。说白了就是要了解各个元件有什么作用。

其次，要了解各个元件间的组合有什么功能。

再者，要知道一些基本的电路，比如:基本的电压源与电流源之间的相互转换电路，基本的运算放大电路等等。

然后，就是可以适当的看一点复杂的电路图，慢慢了解各个电路间电流的走向。

以上所说的模拟电路，还有数字电路就是要多了解一些‘门’的运用，比如说：与非门，与或门等等。还有在一些复杂的电路图上会有集成芯片，所以，你还要了解给个芯片引脚的作用是什么，该怎么接，这些可以在网上或书上查到，再有，提到一点就是一些电路中的控制系统，有复杂的控制系统，也有简单的控制系统，我说一个简单的，比如说单片机的，你就要了解这个单片机有多少引脚，各个引脚的功能是什么，这个单片机要一什么铺助电路想连接，这样组成一个完整的电路。

想学会电路图就是要你多看，多去了解，多去接触，这样更容易学会。

一、电子电路图的意义

电路图是人们为了研究和工程的需要,用约定的符号绘制的一种表示电路结构的图形。通过电路图可以知道实际电路的情况。这样,我们在分析电路时,就不必把实物翻来覆去地琢磨,而只要拿着一张图纸就可以了;在设计电路时,也可以从容地在纸上或电

脑上进行,确认完善后再进行实际安装,通过调试、改进,直至成功;而现在,我们更可以应用先进的计算机软件来进行电路的辅助设计,甚至进行虚拟的电路实 验,大大提高了工作效率。

二、电子电路图的分类

常遇到的电子电路图有原理图、方框图、装配图和印板图等

( 一 ) 原理图

原理图就是用来体现电子电路的工作原理的一种电路图,又被叫做“电原理图”。这种图,由于它直接体现了电子电路的结构和工作原理,所以一般用在设计、分析电

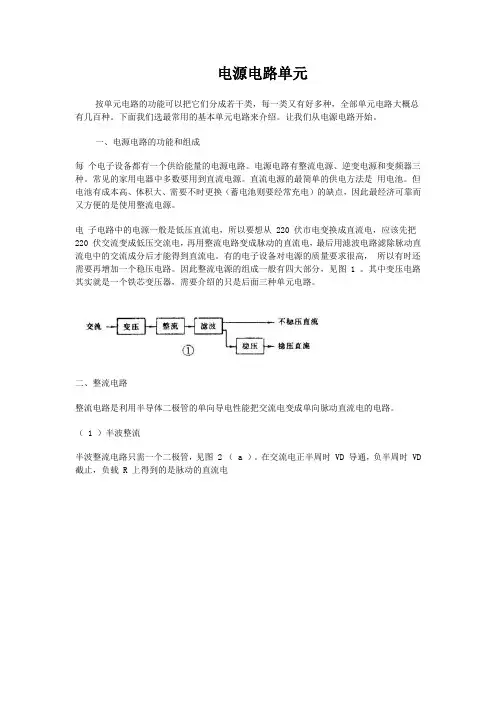

电源电路单元

按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。

一、电源电路的功能和组成

每 个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和变频器三种。常见的家用电器中多数要用到直流电源。直流电源的最简单的供电方法是 用电池。但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。

电 子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把

220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高， 所以有时还需要再增加一个稳压电路。因此整流电源的组成一般有四大部分，见图 1 。其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

二、整流电路

整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

（ 1 ）半波整流

半波整流电路只需一个二极管，见图 2 （ a ）。在交流电正半周时 VD 导通，负半周时 VD

截止，负载 R 上得到的是脉动的直流电

（ 2 ）全波整流

全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图

2 （ b ）。负载 R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。

（ 3 ）全波桥式整流

用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图 2 （ c ）。负载上的电流波形和输出电压值与全波整流电路相同。

（ 4 ）倍压整流

用多个二极管和 电容器可以获得较高的直流电压。图 2 （ d ）是一个二倍压整流电路。当 U2 为负半周时 VD1 导通， C1 被充电， C1 上最高电压可接近 1.4U2 ；当 U2 正半周时 VD2 导通， C1 上的电压和 U2 叠加在一起对 C2 充电，使 C2 上电压接近 2.8U2 ，是

一、电子电路图的意义

电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。通过电路图可以知道实际电路的情况。这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了；在设计电路时，也可以从容地在纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功；而现在，我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高了工作效率。

二、电子电路图的分类

常遇到的电子电路图有原理图、方框图、装配图和印板图等

(一)原理图

原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做“电原理图”。这种图，由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。

(二)方框图(框图)

方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。从根本上说，这也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简单地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。所以方框图只能用来体现电路的大致工作原理，而原理图除了详细地表明电路的工作原理之外，还可以用来作为采集元件、制作电路的依据。

(三)装配图

它是为了进行电路装配而采用的一种图纸，图上的符号往往是

电路元件的实物的外形图。我们只要照着图上画的样子，依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。这种电路图一般是供初学者使用的。

装配图根据装配模板的不同而各不一样，大多数作为电子产品的场合，用的都是下面要介绍的印刷线路板，所以印板图是装配图的主要形式。

单片机基础实践

图1 单片机STC89C52电路图 D0D1D2D3D4D5D6D7EAALEPSENP1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78RST9P3.0(RXD)10P3.1(TXD)11P3.2(INT0)12P3.3(INT1)13P3.4(T0)14P3.5(T1)15P3.6(WR)16P3.7(RD)17XTAL218XTAL119GND20P2.021P2.122P2.223P2.324P2.425P2.526P2.627P2.728PSEN29ALE30EA31P0.732P0.633P0.534P0.435P0.336P0.237P0.138P0.039Vcc40U1STC89C52P10P11P12P13P14P15P16P17P20P21P22P23P24P25P26P27P30P31P32P33P34P35P36P37X2X1RSTVcc

图2 电源指示灯 图3 单片机P0口上拉电阻 图4 复位电路

图5 晶振电路 图6 USB供电电路 543+C81234B1R2VccRST21D123456K11234USBUSBVCCYC1C2X1X243123456789J1CON9D0D1D2D3D4D5D6D7Vcc432VccR11kDLED

图7 串行口电路图

BCC1+1V+2C1-3C2+4C2-5V 1-6T2OUT7R2IN8T2OUT9T2IN10T1IN11R1OUT12R1IN13T1OUT14GND15VCC16U3MAX232162738495J6D3串口直连线+C110uF+C210uF+C310uF+C410uFVcc+C510uFP3.0P3.1R11k
