如何看懂电路图2－－电源电路单元
前 面介绍了电路图中的元器件的作用和符号。一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始， 怎样才能读懂它。其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。好象孩子们玩的积木，虽然只有十 来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电 路组成的。因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。
电路图本来不难。
一、电源电路的功能和组成
每 个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和变频器三种。常见的家用电器中多数要用到直流电源。直流电源的最简单的供电方法是 用电池。但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电 子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把
220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高， 所以有时还需要再增加一个稳压电路。因此整流电源的组成一般有四大部分，见图 1 。其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路
整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（ 1 ）半波整流
半波整流电路只需一个二极管，见图 2 （ a ）。在交流电正半周时 VD 导通，负半周时 VD
如何看懂电路图1－－学电子跟我来系列文章
2010-05-22 14:36
电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。所以要想看懂电路图，还得从认识单词 —— 元器件开始。有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器
符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：
第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。有的是负温度系数的，用 NTC 来表示；有的是正温度系数的，用 PTC 来表示。它的符号见图（ i ），用 θ 或 t° 来表示温度。它的文字符号是“ RT ”。

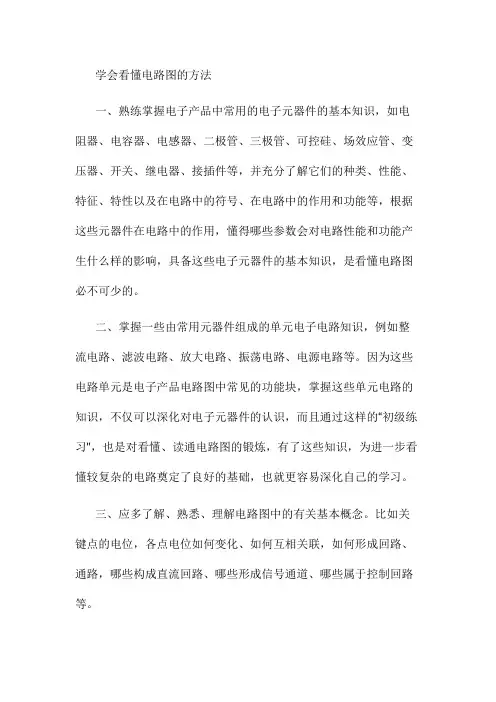

学会看懂电路图的方法
一、熟练掌握电子产品中常用的电子元器件的基本知识，如电阻器、电容器、电感器、二极管、三极管、可控硅、场效应管、变压器、开关、继电器、接插件等，并充分了解它们的种类、性能、特征、特性以及在电路中的符号、在电路中的作用和功能等，根据这些元器件在电路中的作用，懂得哪些参数会对电路性能和功能产生什么样的影响，具备这些电子元器件的基本知识，是看懂电路图必不可少的。
二、掌握一些由常用元器件组成的单元电子电路知识，例如整流电路、滤波电路、放大电路、振荡电路、电源电路等。因为这些电路单元是电子产品电路图中常见的功能块，掌握这些单元电路的知识，不仅可以深化对电子元器件的认识，而且通过这样的“初级练习"，也是对看懂、读通电路图的锻炼，有了这些知识，为进一步看懂较复杂的电路奠定了良好的基础，也就更容易深化自己的学习。
三、应多了解、熟悉、理解电路图中的有关基本概念。比如关键点的电位，各点电位如何变化、如何互相关联，如何形成回路、通路，哪些构成直流回路、哪些形成信号通道、哪些属于控制回路等。 四、要看懂某一电子产品的电路图，还需对该电子产品有一个大致的了解，例如由产品的主要功能，它可能由哪些电路单元组成。这对读懂、读通它的电路图可以少走弯路。
五、经常在电路图中寻找自己熟悉的元器件和单元电路，看它们在电路中起什么作用，然后与它们周围的电路联系，分析这些外部电路怎样与这些元器件和单元电路互相配合工作，逐步扩展，直至对全图能理解为止。
六、不断尝试将电路图分割成若干条条框框，然后各个击破，逐个了解这些条条框框电路的功能和工作原理，再将各个条条框框互相联系起来，将整个电路图看懂、读通。
七、要多看、多读、多分析、多理解各种电路图。可以由简单电路到复杂电路，遇到一时难以弄懂的问题除自己反复独立思考外，也可以向内行、专家请教，还可以多阅读这方面的教材与报刊，如《电子报》、《家电维修》等，从中吸取营养。只要坚持不懈地追求、努力，学会看懂电路图并非难事。

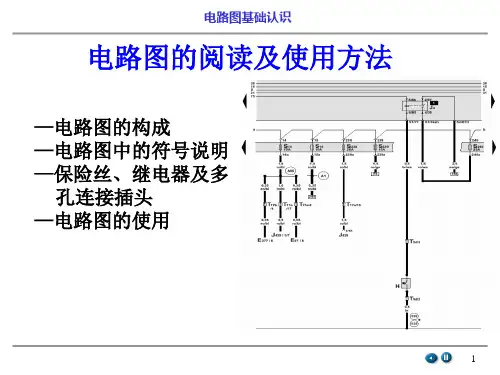

电路图基础知识讲解
对一个没有电工基础，或者刚入门的从业者，都比较迷茫，都会有这么一个问题，看到电路图，无从下手，不知道该从哪边学起，下面简单介绍下一些基础知识，供大家参考。
首先，要了解各个元件的有什么功能，有什么特点。说白了就是要了解各个元件有什么作用。
其次，要了解各个元件间的组合有什么功能。
再者，要知道一些基本的电路，比如:基本的电压源与电流源之间的相互转换电路，基本的运算放大电路等等。
然后，就是可以适当的看一点复杂的电路图，慢慢了解各个电路间电流的走向。
以上所说的模拟电路，还有数字电路就是要多了解一些‘门’的运用，比如说：与非门，与或门等等。还有在一些复杂的电路图上会有集成芯片，所以，你还要了解给个芯片引脚的作用是什么，该怎么接，这些可以在网上或书上查到，再有，提到一点就是一些电路中的控制系统，有复杂的控制系统，也有简单的控制系统，我说一个简单的，比如说单片机的，你就要了解这个单片机有多少引脚，各个引脚的功能是什么，这个单片机要一什么铺助电路想连接，这样组成一个完整的电路。
想学会电路图就是要你多看，多去了解，多去接触，这样更容易学会。
一、电子电路图的意义
电路图是人们为了研究和工程的需要,用约定的符号绘制的一种表示电路结构的图形。通过电路图可以知道实际电路的情况。这样,我们在分析电路时,就不必把实物翻来覆去地琢磨,而只要拿着一张图纸就可以了;在设计电路时,也可以从容地在纸上或电
脑上进行,确认完善后再进行实际安装,通过调试、改进,直至成功;而现在,我们更可以应用先进的计算机软件来进行电路的辅助设计,甚至进行虚拟的电路实 验,大大提高了工作效率。
二、电子电路图的分类
常遇到的电子电路图有原理图、方框图、装配图和印板图等
( 一 ) 原理图
原理图就是用来体现电子电路的工作原理的一种电路图,又被叫做“电原理图”。这种图,由于它直接体现了电子电路的结构和工作原理,所以一般用在设计、分析电
