新手篇—轻松看懂汽车电路图（2）
四、汽车电器设备定位图
汽车电器设备定位图一般采用立体图或实物照片的方式来标示汽车上各电器设备在车上的具体位置。汽车电器设备定位图常常以单独的图形画出来或放在电路图中用电器设备的旁边。汽车电器设备定位图在汽车电路图中较为少见。由于汽车电路设备定位图具有立体感强、能清晰、直观地反映电器设备在车上实际位置等特点，因此具有很高的参考和实用价值。
汽车电器设备定位图按照汽车上电器设备的不同可以分为电控单元定位图、用电器定位图、过载保护装置定位图（如图2-5所示）、接地点（搭铁）定位图（如图2-6所示）、诊断插座定位图等，汽车电器设备定位图如图2-7所示。在阅读汽车电路原理图的时候，参照汽车电器设备定位图能更容易地读懂电路图，并能把电路图与实物快速地联系起来，排除汽车电路的故障。
由于各国对汽车电路图的绘制技术标准、文字标注等方面没有制定出统一的标准，因此世界上各国各大汽车制造厂家绘制的电路在电器符号、连接关系的表达、文字标注等方面存在很大差异。在维修汽车电路时参考的电路里有时很难把它归到上面所述的标准中去。有些汽车制造厂家为满足不同的需要，在一张电路图中会采用不同的绘制方法。无论看到的汽车电路图采用怎样的绘制方法，只要能清楚地表达汽车电器系统的原理，各电器设备间的连接关系，只要能用简明规范的文字标注和电器符号来表示电器设备，只要能把电路图绘制得简单清晰便于阅读和分析，那么这种电路图绘制方法就是有价值的。
第二节 汽车电路图的识读方法
一、汽车电路原理图的识读方法
1．掌握汽车电器设备的结构与工作原理
掌握汽车电路原理图中电器设备的结构与工作原理是识读电路原理图的基础。在掌握电路原理图中电器设备的结构与工作原理之后再去分析电路原理图中各电器设备的连接关系，电路故障就会变得很容易，读懂汽车电路原理图也就变得相对容易。
2．牢记汽车电器设备符号
汽车电路原理图是利用电器设备符号代替电器设备来表现电器设备结构及电器设备间关系的，因此牢记汽车电器设备符号是读懂汽车电路原理图所必需的。
汽车电路
2005-8-15 14:45:03 来源: 编辑:
一．概况
在汽车上，往往一条线束包裹着十几支甚至几十支电线，密密麻麻令人难以分清它们的走向，加上电是看不见摸不着，因此汽车电路对于许多人来说，是很复杂的东西。但是任何事物都有它的规律性，汽车电路也不例外。
一般家庭用电是用交流电，实行双线制的并联电路，用电器起码有两根外接电源线。从汽车电路上看，从负载（用电器）引出的负极线（返回线路）都要直接连接到蓄电池负极接线柱上，如果都采用这样的接线方法，那么与蓄电池负极接线柱相连的导线会多达上百根。为了避免这种情况，设计者采用了车体的金属构架作为电路的负极，例如大梁等。因此，汽车电路与一般家庭用电则有明显不同：汽车电路全部是直流电，实行单线制的并联电路，用电器只要有一根外接电源线即可。
蓄电池负极和负载负极都连接到金属构架上，也就是称为“接地”。这样做就使负载引出的负极线能够就近连接，电流通过金属构架回流到蓄电池负极接线。随着塑料件等非金属材料在汽车上应用越来越多，现在很多汽车都采用公共接地网络线束来保证接地的可靠性，即将负载的负极线接到接地网络线束上，接地网络线束与蓄电池负极相连。
汽车电路实行单线制的并联电路，这是从总体上看的，在局部电路仍然有串联、并联与混联电路。全车电路其实都是由各种电路叠加而成的，每种电路都可以独立分列出来，化复杂为简单。全车电路按照基本用途可以划分为灯光、信号、仪表、启动、点火、充电、辅助等电路。每条电路有自己的负载导线与控制开关或保险丝盒相连接。
灯光照明电路是指控制组合开关、前大灯和小灯的电路系统；信号电路是指控制组合开关、转弯灯和报警灯的电路系统；仪表电路是指点火开关、仪表板和传感器电路系统；启动电路是指点火开关、继电器、起动机电路系统；充电电路是指调节器、发电机和蓄电池电路系统。以上电路系统是必不可少的，构成全车电路的基本部分。辅助电路是指控制雨刮器、音响等电路系统。随着汽车用电装备的增加，例如电动座椅、电动门窗、电动天窗等，各种辅助电路将越来越多。
熟记这14个方法，汽车电路图就没那么难看懂了
汽车上各种电气装置繁多，电路密集、纵横交错，如果不从电路原理
图上掌握其连线规律，诊断电路故障就比较困难。要修好汽车电气设
备，必须读懂和掌握汽车电路图。尤其是初学者，更要学会如何读汽
车电路图。各类汽车电路图的识别通常有以下识图要领。
1. 认真读几遍图注
汽车电路图上的图注说明了该汽车所有电气设备的名称及其数码代
号，通过读图注可以初步了解该汽车都装配了哪些电气设备。然后通
过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相
互连接线、控制关系。这样就可以了解该汽车电路的特点及配置的基
本电气设备。
2. 牢记电气图形符号
汽车电路图是利用各种电气图形符号来表示其构成和工作原理的。因
此，必须牢记电气图形符号的含义，才能看懂电路原理图。对于汽车
电气线路图，由于线路中零部件或元器件多以其外形轮廓的示意形状
表示，因此，对于这些外形轮廓的形状也应熟记。
3. 熟记电路标记代号
为了便于绘制和识读汽车电路图，有些电气装置或其接线柱上都赋予
不同的标记代号，如下表中所列。 1）点火开关的接线柱标记：在汽车电路图上，不同类型、不同品牌
的车辆，其点火开关接线柱上的标记也不一样，较常见的标记归纳起
来如下表中所列：
2）国产汽车交流发电机电子电压调节器接线柱上的标记：电子电压
调节器的端子不多，但如搞不清其接线柱上的标记功能，在识图时往
往无法对其进行分析，也会影响故障检测、修理和代换。
国产汽车上常用的电子电压调节器大多为三个接线端，这三个接线端
的标记及其含义如下表中所列。
对于超过三个端子的电子电压调节器的识别，可先找出上述三个主要
端子，然后再通过观察它与其他电气装置的连接情况来确定，一般有
如下表中所列的规律。 4. 牢记回路原则
在汽车电路中，任何一个完整的电路都是由电源、熔断器、开关、用
电设备、导线等组成的。电流流向必须从电源正极出发，经过熔断器、
开关、导线等到达用电设备，再经过导线（或搭铁）回到电源负极，
实用标准文案

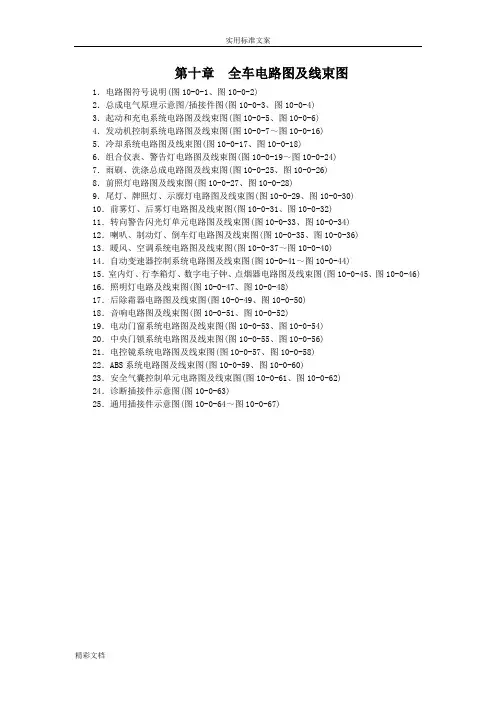

精彩文档 第十章 全车电路图及线束图
1．电路图符号说明(图10-0-1、图10-0-2)
2．总成电气原理示意图/插接件图(图10-0-3、图10-0-4)
3．起动和充电系统电路图及线束图(图10-0-5、图10-0-6)
4．发动机控制系统电路图及线束图(图10-0-7～图10-0-16)
5．冷却系统电路图及线束图(图10-0-17、图10-0-18)
6．组合仪表、警告灯电路图及线束图(图10-0-19～图10-0-24)
7．雨刷、洗涤总成电路图及线束图(图10-0-25、图10-0-26)
8．前照灯电路图及线束图(图10-0-27、图10-0-28)
9．尾灯、牌照灯、示廓灯电路图及线束图(图10-0-29、图10-0-30)
10．前雾灯、后雾灯电路图及线束图(图10-0-31、图10-0-32)
11．转向警告闪光灯单元电路图及线束图(图10-0-33、图10-0-34)
12．喇叭、制动灯、倒车灯电路图及线束图(图10-0-35、图10-0-36)
13．暖风、空调系统电路图及线束图(图10-0-37～图10-0-40)
14．自动变速器控制系统电路图及线束图(图10-0-41～图10-0-44)
15．室内灯、行李箱灯、数字电子钟、点烟器电路图及线束图(图10-0-45、图10-0-46)
16．照明灯电路及线束图(图10-0-47、图10-0-48)
17．后除霜器电路图及线束图(图10-0-49、图10-0-50)
18．音响电路图及线束图(图10-0-51、图10-0-52)
19．电动门窗系统电路图及线束图(图10-0-53、图10-0-54)
20．中央门锁系统电路图及线束图(图10-0-55、图10-0-56)
21．电控镜系统电路图及线束图(图10-0-57、图10-0-58)
22．ABS系统电路图及线束图(图10-0-59、图10-0-60)
