密封圈的线径选型标准

密封圈选型规则密封圈作为一种常见的密封元件，广泛应用于各种工业设备和机械装置中，起着关键的密封作用。

在选择密封圈的时候，往往需要考虑多个因素，包括工作条件、材料特性、密封性能要求等。

本文将介绍一些常见的密封圈选型规则，以帮助大家更好地选择适合的密封圈。

1. 工作条件：在选择密封圈之前，需要首先了解工作条件，包括工作温度、压力、介质类型等。

不同的工作条件对密封圈的材料和型号都有一定的要求。

例如，在高温环境下，需要选择耐高温的材料，如聚四氟乙烯（PTFE）密封圈；在高压环境下，需要选择耐压的材料，如橡胶密封圈。

2. 材料特性：密封圈的材料特性直接影响其密封性能和使用寿命。

常见的密封圈材料包括橡胶、聚四氟乙烯、聚氨酯等。

橡胶密封圈具有良好的弹性和耐磨性，适用于一般工况；聚四氟乙烯密封圈具有优异的耐腐蚀性和耐高温性能，适用于腐蚀性介质和高温环境；聚氨酯密封圈具有较高的耐磨性和耐油性能，适用于液压系统等工况。

3. 密封性能要求：不同的工况对密封性能的要求也不同。

一般来说，密封圈的密封性能包括密封效果、耐压性、耐温性、耐腐蚀性等。

对于要求较高的工况，如高压、高温、腐蚀性介质等，需要选择具有较高密封性能的密封圈。

4. 安装方式：密封圈的安装方式也是选型的重要考虑因素。

常见的安装方式包括静态密封和动态密封。

静态密封一般用于不需要运动的密封场合，如管道接口、法兰连接等；动态密封适用于需要运动的密封场合，如活塞密封、轴封等。

不同的安装方式需要选择不同的密封圈类型和结构。

5. 尺寸和形状：密封圈的尺寸和形状也是选型的重要考虑因素。

尺寸的选择应根据密封孔径和密封槽的尺寸来确定，确保密封圈能够紧密贴合。

形状的选择应根据密封面的形状来确定，如O形圈适用于圆形密封面，方形密封圈适用于方形密封面等。

6. 成本考虑：在选型过程中，成本也是一个重要的考虑因素。

密封圈的价格会受到材料、尺寸、型号等因素的影响。

一般来说，高性能的密封圈价格较高，但在特殊工况下可以提供更好的密封效果和使用寿命，从长远来看可以降低维护成本。

以下密封胶圈型号为常用规格，设计以此为标准，超出规格时可查找相应标准进行使用线径=∅1.5 线径=∅2 线径=∅2.65内径 内径周长 内径 内径周长 内径 内径周长 内径 内径周长 内径 内径周长∅5 15.7 ∅5 15.7 ∅44 138.16 ∅40 125.6 ∅103 323.42 ∅5.5 17.27 ∅6 18.84 ∅46 144.44 ∅41.2 129.37 ∅106 332.84 ∅6 18.84 ∅7 21.98 ∅48 150.72 ∅42.5 133.45 ∅109 342.26 ∅6.5 20.41 ∅8 25.12 ∅51 160.14 ∅43.7 137.22 ∅112 351.68 ∅7 21.98 ∅9 28.26 ∅54 169.56 ∅45 141.3 ∅115 361.1 ∅8 25.12 ∅10 31.4 ∅56 175.84 ∅46.2 145.07 ∅118 370.52 ∅8.5 26.69 ∅11 34.54 ∅58 182.12 ∅47.5 149.15 ∅120 376.8 ∅9 28.26 ∅12 37.68 ∅61 191.54 ∅48.7 152.92 ∅125 392.5 ∅9.5 29.83 ∅13 40.82 ∅64 200.96 ∅50 157 ∅128 401.92 ∅10 31.4 ∅14 43.96 ∅66 207.24 ∅51.5 161.71 ∅132 414.48 ∅10.5 32.97 ∅15 47.1 ∅68 213.52 ∅53 166.42 ∅136 427.04 ∅11 34.54 ∅16 50.24 ∅71 222.94 ∅54.5 171.13 ∅140 439.6 ∅11.5 36.11 ∅17 53.38 ∅74 232.36 ∅56 175.84 ∅145 455.3 ∅12 37.68 ∅18 56.52 ∅76 238.64 ∅58 182.12 ∅150 471 ∅12.5 39.25 ∅19 59.66 ∅81 254.34 ∅60 188.4 ∅155 486.7 ∅13 40.82 ∅20 62.8 ∅86 270.04 ∅61.5 193.11 ∅160 502.4 ∅14 43.96 ∅21 65.94 ∅91 285.74 ∅62.5 196.25 ∅165 518.1 ∅15 47.1 ∅22 69.08 ∅96 301.44 ∅63 197.82 ∅170 533.8 ∅16 50.24 ∅23 72.22 ∅101 317.14 ∅65 204.1 ∅175 549.5 ∅17 53.38 ∅24 75.36 ∅106 332.84 ∅67 210.38 ∅180 565.2 ∅18 56.52 ∅25 78.5 ∅111 348.54 ∅69 216.66 ∅190 596.6 ∅19 59.66 ∅26 81.64 ∅116 364.24 ∅70 219.8 ∅200 628 ∅20 62.8 ∅27 84.78 ∅121 379.94 ∅71 222.94 ∅250 785 ∅21 65.94 ∅28 87.92 ∅126 395.64 ∅73 229.22∅22 69.08 ∅29 91.06 ∅131 411.34 ∅74 232.36∅23 72.22 ∅30 94.2 ∅136 427.04 ∅75 235.5∅24 75.36 ∅31 97.34 ∅141 442.74 ∅77.5 243.35∅25 78.5 ∅32 100.48 ∅146 458.44 ∅80 251.2∅26 81.64 ∅33 103.62 ∅151 474.14 ∅80.4 252.46∅27 84.78 ∅34 106.76 ∅156 489.84 ∅82.5 259.05∅28 87.92 ∅35 109.9 ∅161 505.54 ∅85 266.9∅29 91.06 ∅36 113.04 ∅166 521.24 ∅87.5 274.75∅30 94.2 ∅38 119.32 ∅171 536.94 ∅90 282.6∅32 100.48 ∅39 122.46 ∅92.5 290.45∅35 109.9 ∅40 125.6 ∅95 298.3∅37 116.18 ∅41 128.74 ∅97.5 306.15∅39 122.46 ∅42 131.88 ∅100 314说明:我司全部采用内径制胶圈 例:内径5*∅1.5 压缩量（开框大小）规定如下:∅1.5 ∅2 ∅2.65X 2.0 2.5 3.2Y 1.1 1.6 2.2A R0.3 R0.5 R0.8U 2.0 2.5 3.2W 1.15 1.65 2.3B R0.3 R0.5 R0.8 备注:1.我司主要采用丁腈橡胶和氟橡胶两种材质的O型圈，丁腈橡胶O型圈工作温度在-30℃至+110℃，氟橡胶O型圈工作温度在-20℃至+220℃之间，主要用于耐热或模温较高的情况下。

密封圈尺寸标准密封圈是一种用于防止液体或气体泄漏的重要零件，广泛应用于机械设备、汽车、航空航天等领域。

密封圈的尺寸标准对于其性能和使用效果起着至关重要的作用。

本文将就密封圈尺寸标准进行详细介绍，希望能够对相关领域的从业人员和爱好者有所帮助。

首先，密封圈的尺寸标准包括内径、外径和厚度三个方面。

内径是指密封圈内部的直径，外径是指密封圈外部的直径，厚度是指密封圈的厚度。

这三个尺寸的标准对于密封圈的安装和使用至关重要。

一旦尺寸不符合标准，就会导致密封圈无法正常工作，甚至造成泄漏等严重问题。

其次，密封圈的尺寸标准是由国家标准和行业标准来规定的。

国家标准是指由国家相关部门发布的标准，适用于各个领域的通用密封圈。

而行业标准则是针对特定行业或特定设备制定的标准，更加具体和专业。

在选择密封圈时，需要根据实际情况来确定使用国家标准还是行业标准的密封圈。

另外，密封圈的尺寸标准还受到材料的影响。

不同材料的密封圈在同样的尺寸标准下，其性能和使用效果可能会有所不同。

因此，在选择密封圈时，除了要符合尺寸标准外，还需要根据实际使用环境和介质来选择合适的材料。

此外，对于一些特殊形状或特殊要求的密封圈，可能需要定制尺寸标准。

在这种情况下，需要与专业的密封圈制造厂家进行沟通，提供详细的设计要求和参数，以便定制符合要求的密封圈。

总的来说，密封圈尺寸标准是保证密封圈正常工作和使用效果的重要因素。

在选择和使用密封圈时，需要严格按照相关标准来进行，确保密封圈的尺寸符合要求，材料符合要求，以及符合特殊形状或特殊要求的定制需求。

只有这样，才能保证设备和机械的正常运行，避免泄漏等安全隐患的发生。

希望本文的介绍能够对密封圈尺寸标准有所帮助，也希望相关领域的从业人员和爱好者能够在实际工作中加以应用，确保设备和机械的安全运行。

密封圈作为一种小型零部件，虽然不起眼，却承担着重要的作用，需要我们对其尺寸标准给予足够的重视和关注。

橡胶密封圈规格1. 简介橡胶密封圈是一种常见的密封材料，广泛应用于各个行业的机械设备中。

橡胶密封圈的规格包括内径、外径和厚度等方面的要求。

本文将介绍橡胶密封圈规格的相关内容，包括常见规格参数以及其选择要点。

2. 常见规格参数橡胶密封圈的规格参数主要包括内径、外径和厚度三个方面，下面将逐一介绍这些参数的作用及其常见取值范围。

2.1 内径橡胶密封圈的内径是指密封圈中心孔的直径，用于与密封装置中的轴或杆相匹配。

内径的选择要根据实际使用情况来确定，一般应选择与轴或杆的直径相匹配的密封圈。

常见的内径取值范围为2mm至500mm。

2.2 外径橡胶密封圈的外径是指密封圈外缘的直径，用于与密封装置中的孔相匹配。

外径的选择要根据实际使用情况来确定，一般应选择与孔的直径相匹配的密封圈。

常见的外径取值范围为5mm至600mm。

2.3 厚度橡胶密封圈的厚度是指密封圈的厚度，用于确定密封圈的弹性和密封性能。

厚度的选择要考虑密封圈的压缩率、工作压力等因素，一般应根据实际需求选择适当的厚度。

常见的厚度取值范围为0.5mm至50mm。

3. 规格选择要点在选择橡胶密封圈的规格时，需要根据具体的使用情况和要求进行综合考虑。

以下是一些规格选择的要点供参考：3.1 工作温度工作温度是选择橡胶密封圈规格时需要考虑的一个重要因素。

不同材料的橡胶密封圈适用的工作温度范围有所不同，需要根据实际工作温度选择合适的密封圈。

一般来说，耐温性能好的橡胶密封圈价格相对较高。

3.2 工作压力工作压力也是选择橡胶密封圈规格时需要考虑的一个重要因素。

不同材料的橡胶密封圈适用的工作压力范围有所不同，需要根据实际工作压力选择合适的密封圈。

高压下工作的橡胶密封圈通常需要增加密封圈的厚度或使用更耐压的材料。

3.3 密封要求不同的密封要求对橡胶密封圈的选择也有一定的影响。

如果需要具有耐油、耐酸碱等特殊性能的密封圈，就需要选择相应材料的密封圈。

此外，还需要考虑密封圈的弹性和密封性能，以确保能够满足所需的密封要求。

O型密封圈和密封圈槽尺寸选型设计计算参考O型密封圈是一种常用于密封装置的密封件，其截面呈O型，能够在静态或动态条件下防止液体或气体泄漏。

O型密封圈的选型设计计算是确保密封圈在应用中具有良好密封效果的关键。

本文将介绍O型密封圈和密封圈槽尺寸选型设计计计算的参考方法。

首先，我们需要了解的是O型密封圈的基本参数。

O型密封圈通常由橡胶或弹性材料制成，其内径、外径和截面直径是密封圈尺寸的关键参数。

一般来说，O型密封圈的尺寸会根据所需的密封环境和工作压力来确定。

选型设计计算的第一步是确定所需的密封效果。

这包括确定所需的密封压力、压缩量和泄漏率等参数。

例如，如果需要防止液体渗漏，需要选择能够承受所需压力的密封圈。

接下来是计算密封圈的尺寸。

一种常用的方法是根据密封圈的截面直径来选择O型密封圈的内径、外径和截面直径。

通常，截面直径是内径和外径的平均值。

例如，如果截面直径为10mm，可以选择内径为8mm、外径为12mm的O型密封圈。

选择正确的密封圈尺寸还需要考虑密封圈和密封圈槽之间的配合。

密封圈槽通常是在设计中预留的一个凹槽或沟槽，用于安装密封圈。

密封圈槽的尺寸要保证密封圈的压缩量和接触面积，以达到良好的密封效果。

密封圈槽的尺寸取决于密封圈的截面形状和材料厚度。

一般来说，密封圈与密封圈槽之间应有适当的间隙，以便密封圈在压缩时能够紧密地贴合密封圈槽的壁面。

通常，密封圈槽的宽度和深度一般都比密封圈的尺寸大一些。

在确定密封圈和密封圈槽尺寸时，还需要考虑到材料的弹性恢复率。

密封圈在安装时会被压缩，这会导致一定的变形。

因此，需要选择材料具有良好的弹性恢复率，确保密封圈在撤离压力时能够恢复到正常状态。

最后，为了确保密封效果，还需要进行一些实验和测试。

可以使用压力测试、泄漏测试等方法，来评估密封圈的性能。

如果发现泄漏或其他问题，就需要对密封圈和密封圈槽的尺寸进行调整。

总结起来，O型密封圈和密封圈槽尺寸的选型设计计算需要考虑到所需的密封效果、配合要求和材料的性能等因素。

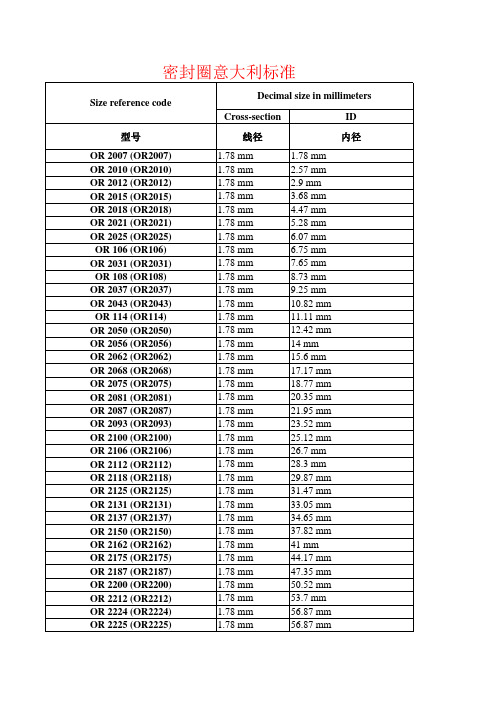

O型圈规格与O型圈标准
O型圈是一种截面为圆型的橡胶O型密封圈，因其截面为O型，故称其为O型圈。

O型圈规格是：ID内径*CS线径。

比如：8*2，那么此O型圈的内径ID是8，外径OD是12，线径CS是2（即截面直径）。

但是国内也有以O型圈的外径*线径。

我公司的O型圈规格有ID内径0.8至2000mm*CS线径0.5至15mm。

O型圈规格内径*线径（1.78-133.07*1.78MM）
O型圈规格内径*线径（1.24-247.32*2.62MM）
O型圈规格内径*线径（4.34-456.06*3.53MM）
O型圈规格内径*线径（10.46-557.61*5.33MM）
O型圈规格内径*线径（113.67-557.66*6.99MM）
O型圈规格内径*线径（24.4-144.4*3.1MM）
O型圈规格内径*线径（149.3-299.3*5.7MM）
O型圈规格内径*线径（149.5-399.5*8.4MM）
O型圈规格内径*线径（0.8-500*0.5-1MM）
O型圈规格内径*线径（1-2000*1-15MM）
O型圈是一个标准件，O型圈规格又可以分为美标系列O型圈，日标系列O型圈，欧标系列O型圈，国标系列O型圈。

O型圈按材料的不同又可分为NBR丁腈橡胶O型圈，NR天然橡胶O型圈，SBR 丁苯橡胶O型圈，CR氯丁橡胶O型圈，EPDM三元乙丙橡胶O型圈，HNBR氢化丁腈橡胶O型圈，SILICOME硅胶O型圈，FKM(VITON)氟橡胶O型圈，FLS硅氟橡胶O型圈、PU聚氨脂O型圈、PTFEO型圈，聚四氟乙烯O型圈。

O 形密封圈的选用一、概述 特点：O 形密封圈由于它制造费用低及使用方便，因而被广泛应用在各种动、静密封场合。

标准：大部分国家对O 形密封圈都制定系列产品标准，其中美国标准（AS 568）、日本标准（JIS B 2401）、国际标准（ISO 3601/1）较为通用。

O型圈标准一览表表1标准 O 型圈截面直径W美国标准 AS 568 英国标准 BS 15161.782.623.53 5.33 7.00日本标准 JIS B 2401 1.9 2.4 3.1 3.5 5.78.4国际标准 ISO 3601/1 德国标准 DIN3771/1 中国标准 GB 3452.11.82.653.55 5.307.00优先的米制尺寸1.0 1.52.0 2.53.03.54.0 4.55.0 5.56.07.08.0 10.012.0美国标准AS 568（900系列）1.02 1.42 1.631.83 1.982.08 2.21 2.462.953.00密封机理：O形密封圈是一种自动双向作用密封元件。

安装时其径向和轴向方面的预压缩赋与O形密封圈自身的初始密封能力。

它随系统压力的提高而增大。

性能参数：静态密封动态密封工作压力无挡圈时，最高可达20MPa；有挡圈时，最高可达40MPa；用特殊挡圈时，最高可达200MPa。

无挡圈时，最高可达5MPa；有挡圈时，较高压力。

运动速最大往复速度可达0.5m/s，最大旋转速度可达2.0m/s。

度一般场合：-30℃～+110℃；特殊橡胶：-60℃～+250℃；旋温度转场合：-30℃～+80℃介质见《橡胶密封件原料特性表》。

二、O形密封圈选择应考虑的因素1、工作介质和工作条件在具体选取O形圈材料时，首先要考虑与工作介质的相容性。

还须综合考虑其密封处的压力、温度、连续工作时间、运行周期等工作条件。

若用在旋转场合，须考虑由于摩擦热引起的温升。

不同的密封件材料，其物理性能和化学性能都不一样，见《橡胶密封件原料特性表》。

O型圈尺寸标准规格
O型圈的尺寸标注：仅标注内径和线径。

线径按标准为：1.8、2.65、3.55、5.3、7（因为标准是根据英制单位制定的，所以换成公制单位时都带小数）。

在实际使用中，内径规格很多（通常都向标准靠拢）。

内径对于O型圈的影响不是太大，要根据标准尺寸与装配介质关系来选。

也有专门做非标规格的。

O型圈的标准规格
老国标规定：外径D*线径d2
新国标（采用的是ISO标准）：内径*截面直径
国际标准（ISO标准）：内径*截面直径
GB1235-76（已停用）
外径D*线径d2
例如：O型密封圈20*2.4Ⅱ-2 GB1235-76
20代表密封圈外径为20mm，2.4代表密封圈的截面直径为2.4mm，Ⅱ-2代表密封圈是用的橡胶种类，GB1235-76代表的是执行标准号。

GB/T3452.1-2005
例如：O型圈7.5*1.8-G-N GB/T3452.1-2005
数值7.5代表O型圈内径为7.5mm，数值1.8代表O型圈的截面直径为1.8mm,GB/T3452.1-2005代表执行标准号。

GB1235-76是旧国标，O型圈表示方法为：外径X线径GB3452.1-92是新国标，O型圈表示方法为：内径X线径选择O型圈时，主要看是O型圈的外径作密封还是内径作密封用，两个标准可以相互换算，尺寸相同就能通用的。

O形密封圈O形圈(O-rings)是一种截面为圆形的橡胶密封圈，因其截面为O形，故称其为O形橡胶密封圈，也叫O形圈。

开始出现在19世纪中叶，当时用它作蒸汽机汽缸的密封元件。

因为价格便宜，制造简单，功能可靠，并且安装要求简单，O形环是最常见的密封用机械设计。

O形环承受几十帕斯卡(千磅)的压力。

O 形环可用于静态的应用中，也可以用在部件之间有相对运动的动态应用中，例如旋转泵的轴和液压缸活塞。

GB/T 3452.1-2005 液压bai气动用O形橡胶密封圈第1部分：尺du寸系列及公差GB/T 3452.2-2007 液压气动用O形橡胶密封圈第2部分：外观质量检验规范GB/T 3452.3-2005 液压气动用O形橡胶密封圈第3部分：沟槽尺寸o型圈GB1235-76和GB3452.1-1992两个标准，一个是以外径表示，另一个是以内径表示，应该不是所有的尺寸都有，GB1235-76的O型圈线径是：1.90 2.40 3.10 3.50 5.70 8.60GB3452.1-1992的O型圈线径是：1.80 2.65 3.55 5.30 7.00这样一来，这两种尺寸不可能一样，这中是按标准来说的，现在很多人已不分新国标，旧国标，直接是“内径X线径”来表示o型圈GB1235-76和GB3452.1-1992两个标准，一个是以外径表示，另一个是以内径表示，GB1235-76的O型圈线径是：1.90 2.40 3.10 3.50 5.70 8.60GB3452.1-1992的O型圈线径是：1.80 2.65 3.55 5.30 7.00 所以这两个标准不重复，一个标准不包含另一个标准里的尺寸。

密封圈线径规格一、密封圈线径规格介绍密封圈线径通常由内径、外径和线径组成。

内径和外径分别指密封圈内圆的直径和外圆的直径，线径则是内径和外径之间的直线距离，也就是密封圈的厚度。

密封圈线径的规格多种多样，不同的密封圈具有不同的线径规格。

常见的线径规格有：1mm、1.5mm、2mm、2.5mm、3mm等，也有一些特殊的规格需要定制。

在选择密封圈线径规格时，需要根据实际使用情况和被密封的物体大小来进行选择。

二、如何选择适合的密封圈线径1. 根据被密封物体的尺寸：选择密封圈线径规格时，需要参考被密封物体的直径和密封槽的大小。

通常情况下，线径越粗，密封性能越好，但是需要根据实际情况进行选择。

2. 根据工作环境需求：根据工作环境需求和密封材料的特性来选择密封圈线径规格。

例如，若工作环境需要抗高温，则需选择密封材料的高温密封圈，并选择合适的线径规格。

3. 根据密封性能要求：不同的密封线径具有不同的密封性能，线径越粗，密封性能就越好。

若要求高密封性能，则需要选择较粗的密封线径规格。

三、如何测量密封圈线径1. 直接测量法：将密封圈放平在台面上，用卡尺或直径规测量内径和外径，然后计算出线径大小。

需要注意的是，此方法适用于较大的密封圈。

2. 比例计算法：根据已知的内径和外径，分别除以2得出半径值，再用外径减去内径，得出线径大小。

此方法适用于较小的密封圈。

四、结论密封圈线径规格是密封圈的重要参数之一，需要根据实际情况进行选择。

在选择密封圈线径规格时，需要参考被密封物体的大小、工作环境需求和密封性能要求。

同时，在测量密封圈线径时，可以采用直接测量法或比例计算法进行测量，方法简单易行。

o型橡胶密封圈线径-回复O型橡胶密封圈的线径是密封圈的重要参数之一。

在本文中，我们将逐步回答有关O型橡胶密封圈线径的问题，帮助读者更好地理解该参数的作用和选择方法。

第一步：了解O型橡胶密封圈的定义和作用O型橡胶密封圈是由橡胶材料制成的圆环形密封件。

它通常安装在机械装置的配件之间，通过对配件进行密封，防止液体或气体的泄漏，并起到防尘、防水、减小振动和吸收冲击的作用。

第二步：探讨O型橡胶密封圈线径的定义O型橡胶密封圈的线径指的是圆环的截面直径。

它是密封圈在密封装置中承受压力时的主要参数，影响着密封圈的密封性能和使用寿命。

第三步：解释O型橡胶密封圈线径的影响因素O型橡胶密封圈的线径受到以下几个因素的影响：1. 密封环的尺寸：密封环的尺寸决定了其线径的大小。

2. 密封压力：密封圈所承受的压力越大，其线径也会相应增加。

3. 密封剂的特性：不同的密封剂对密封圈线径的要求有所不同。

第四步：介绍O型橡胶密封圈线径选择方法的原则选择适当的O型橡胶密封圈线径应遵循以下原则：1. 确定密封环的工作条件，包括温度、压力和介质等因素。

2. 根据工作条件选择适当的橡胶材料和硬度，以保证密封性能。

3. 根据密封剂的特性和工作条件，选择合适的密封圈线径，使其能够在给定的工作压力下确保良好的密封效果。

4. 根据设备的设计要求和安装空间来选择合适的密封圈线径。

第五步：参考O型橡胶密封圈线径选择的相关标准和规范在选择O型橡胶密封圈线径时，可以参考一些相关的标准和规范，例如ISO 3601和AS-568A等。

这些标准提供了不同线径的O型橡胶密封圈的尺寸范围和公差要求，可以帮助读者更准确地选择适合的线径。

第六步：总结选择O型橡胶密封圈线径的要点选择适当的O型橡胶密封圈线径是确保密封装置正常工作和延长密封圈使用寿命的关键一步。

需要根据具体工作条件、密封剂特性和设备要求等因素综合考虑，在参考相关标准和规范的基础上进行选择。

通过以上步骤，我们详细回答了有关O型橡胶密封圈线径的问题。

gb1235-76
GB1235-76是旧国标，O型圈表示方法为：外径X线径
GB3452.1-92是新国标，O型圈表示方法为：内径X线径
选择O型圈时，主要看是O型圈的外径作密封还是内径作密封用，两个标准可以相互换算，尺寸相同就能通用的。

O形密封圈O形圈(O-rings)是一种截面为圆形的橡胶密封圈，因其截面为O形，故称其为O形橡胶密封圈，也叫O形圈。

开始出现在19世纪中叶，当时用它作蒸汽机汽缸的密封元件。

因为价格便宜，制造简单，功能可靠，并且安装要求简单，O形环是最常见的密封用机械设计。

O形环承受几十帕斯卡(千磅)的压力。

O 形环可用于静态的应用中，也可以用在部件之间有相对运动的动态应用中，例如旋转泵的轴和液压缸活塞。

O型圈是密封中最常用的一种密封件。

但由于选用、沟槽设计、加工和装配上的不当，常常造成漏油故障，可谓是小件坏大事。

我国国家标准中关于O型圈尺寸的标准有GB1235-76、GB3452.1-88以及GB3452.1-92，其中GB1235-76规定的O型圈截面直径（又称线径）有1.9、2.4、3.1、3.5、5.7等，O型圈采用“外径×线径”的标记方法，一般称为老国标；GB3452.1-82与GB3452.1-92基本相同，一般称为新国标，它规定的O型圈截面直径有1.8、2.65、3.55、5.3等，新国标采用国际惯例，O型圈采用“内径×线径”的标记方法。

选用O型圈时，首先应尽量选用新国标，线径2.65和3.55的使用最为普遍，在外径大于30左右，结构尺寸允许的情况下，尽量选用线径3.55的O型圈，以达到更大的压缩量和接触面积。

密封圈参数那密封圈的参数可得好好唠唠。

一、尺寸参数。

1. 内径。

这个内径就像是密封圈的“小心脏”的大小。

比如说，内径是5毫米，那就是说这个密封圈里面空心的部分直径有5毫米这么宽。

就像一个小圈圈，中间能穿过的最大直径就是这个数。

如果要把它套在一个轴上，这个轴的直径得比5毫米稍微大一点点，这样才能套得紧又不会太费劲。

2. 外径。

外径呢，就是密封圈整个外面一圈的直径。

假如外径是10毫米，那就是从密封圈最外面量一圈的长度对应的直径是10毫米。

这个外径得和它要安装的槽或者周围的部件配合好。

要是外径太大，就塞不进去；要是太小，又可能会在里面晃悠，起不到密封的作用了。

3. 厚度。

厚度就像是密封圈的“小身板”的宽度。

比如说厚度是3毫米，这就是说从密封圈的上面到下面的距离是3毫米。

厚一点的密封圈可能更抗压，就像胖一点的人可能更能抗揍（哈哈，开个玩笑）。

在一些压力大的地方，可能就需要厚一点的密封圈，这样才能承受住压力，不让里面的东西漏出来或者外面的东西进去。

二、材质参数。

1. 橡胶种类。

如果是丁腈橡胶（NBR）做的密封圈，这种密封圈就像一个很耐油的小战士。

它不怕油，所以在那些有油的环境里，比如汽车发动机周围，用丁腈橡胶密封圈就很合适。

它就像油里的小忍者，油怎么折腾它，它都能坚守密封的岗位。

氟橡胶（FKM）密封圈呢，那可是个耐高温、耐化学腐蚀的高手。

就像一个超级英雄，不管是高温的熔炉旁边，还是有各种腐蚀性化学物质的环境里，它都能稳如泰山，把密封工作做得妥妥的。

不过它价格可能会比丁腈橡胶的高一点，毕竟是超级英雄嘛，成本高一些。

硅橡胶密封圈就比较柔软，而且很耐寒。

在寒冷的地方，像北方冬天的一些户外设备里，硅橡胶密封圈就很厉害。

它就像一个不怕冷的小企鹅，低温下也不会变硬变脆，还是能很好地密封。

2. 硬度。

硬度用邵氏硬度来衡量。

比如说邵氏硬度是60度的密封圈，就比较适中。

如果硬度太高，像80度或者90度的，它可能就比较硬邦邦的，虽然抗压能力可能强一些，但是和接触面的贴合可能就没那么好，就像一个很固执的人，不太会根据周围环境变化而改变自己的形状。

电缆密封圈规格型号表电缆密封圈规格型号表【导言】电缆密封圈是一种用于电缆穿墙、穿隔离板或穿其他壁挂材料的密封件。

它具有密封性好、耐温性强、耐化学腐蚀性能好以及安装方便等特点，因此在电力、通信、石油化工等行业广泛应用。

然而，由于电缆密封圈的规格型号繁多，选择合适的产品成为了挑战。

本文将为您提供一份电缆密封圈规格型号表，帮助您找到适合的产品。

【正文】一、电缆密封圈规格型号表为了帮助客户快速准确地选择合适的电缆密封圈产品，我们总结了以下电缆密封圈规格型号表，并根据材料、尺寸和用途进行了分类。

1. 材料分类根据材料的不同，电缆密封圈可以分为以下几个类型：（1）硅橡胶密封圈：适用于温度范围广，耐热性好的场合，如高温炉窑设备。

（2）氟橡胶密封圈：适用于耐化学腐蚀性能要求较高的场合，如石油化工行业。

（3）丁腈橡胶密封圈：适用于普通工业领域，如电力、通信等行业。

2. 尺寸分类根据尺寸的不同，电缆密封圈可以分为以下几个型号：（1）圆形密封圈：适用于直径在5mm至50mm之间的电缆。

（2）方形密封圈：适用于正方形或长方形截面的电缆。

（3）特殊形状密封圈：适用于非常规形状或特殊尺寸的电缆。

3. 用途分类根据用途的不同，电缆密封圈可以分为以下几个类别：（1）穿墙电缆密封圈：适用于电缆从墙壁或隔离板穿过的场合。

（2）穿地电缆密封圈：适用于电缆从地面穿过的场合。

（3）穿水电缆密封圈：适用于电缆从水管或水池穿过的场合。

二、如何选择合适的电缆密封圈1. 确定使用环境和要求在选择电缆密封圈之前，首先需要明确使用环境和要求。

需要考虑温度、压力、耐化学腐蚀性能等因素。

2. 确定电缆尺寸和形状根据电缆的尺寸和形状确定所需的电缆密封圈型号。

3. 参考电缆密封圈规格型号表根据电缆的材料、尺寸和用途，参考电缆密封圈规格型号表，选择合适的产品。

4. 咨询专业人士如果仍然存在疑问，建议咨询专业人士，以获得更准确的建议和推荐。

【个人观点和理解】电缆密封圈在现代工业中扮演着重要的角色。

国标密封圈规格尺寸表
国标密封圈规格尺寸表是一份重要的参考资料，它提供了各种密封圈的规格尺寸信息。

这些规格尺寸对于工程师、设计师和制造商来说至关重要，因为它们决定了密封圈是否能够正确地安装在设备或机器的密封部位上。

在国标密封圈规格尺寸表中，我们可以找到各种不同类型的密封圈规格尺寸信息，包括内径、外径、厚度等。

这些信息通常以毫米为单位给出，以确保精确度和标准化。

例如，对于一个柱形密封圈，国标密封圈规格尺寸表可能会提供以下信息：
- 内径范围：从10毫米到100毫米
- 外径范围：从20毫米到120毫米
- 厚度范围：从5毫米到20毫米
这些信息可以帮助工程师选择适合其应用的密封圈。

例如，如果他们需要在某个设备的密封部位上安装一个密封圈，他们只需参考国标密封圈规格尺寸表，找到与其应用要求相匹配的规格尺寸。

除了提供规格尺寸信息，国标密封圈规格尺寸表还可能包含一些相关的技术参数，如耐温度范围、耐压力范围等。

这些参数也对于工程师来说非常重要，因为它们可以帮助他们选择适合特定工作条件的密封圈。

国标密封圈规格尺寸表是一个重要的工具，它为工程师和设计师提供了宝贵的信息，帮助他们选择和安装合适的密封圈。

通过参考这个表格，他们可以确保他们的设备或机器具有良好的密封性能，从而提高工作效率和安全性。
