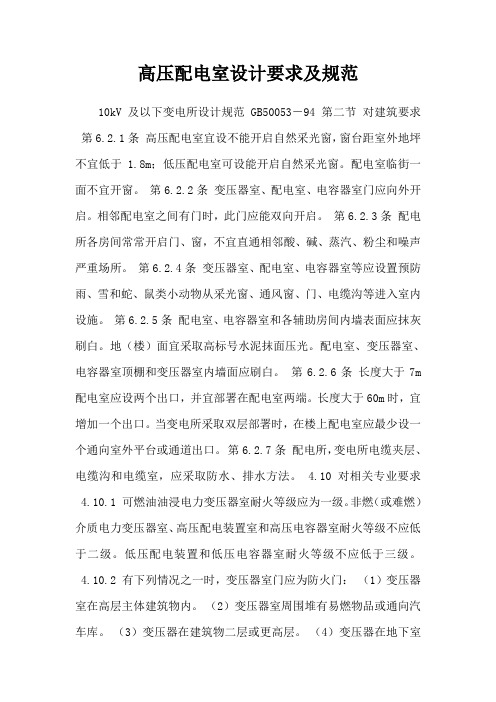

高压配电室设计要求及规范10kV及以下变电所设计规范GB50053－94 第二节对建筑要求第6.2.1条高压配电室宜设不能开启自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启自然采光窗。

配电室临街一面不宜开窗。

第6.2.2条变压器室、配电室、电容器室门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

第6.2.3条配电所各房间常常开启门、窗，不宜直通相邻酸、碱、蒸汽、粉尘和噪声严重场所。

第6.2.4条变压器室、配电室、电容器室等应设置预防雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内设施。

第6.2.5条配电室、电容器室和各辅助房间内墙表面应抹灰刷白。

地（楼）面宜采取高标号水泥抹面压光。

配电室、变压器室、电容器室顶棚和变压器室内墙面应刷白。

第6.2.6条长度大于7m 配电室应设两个出口，并宜部署在配电室两端。

长度大于60m时，宜增加一个出口。

当变电所采取双层部署时，在楼上配电室应最少设一个通向室外平台或通道出口。

第6.2.7条配电所，变电所电缆夹层、电缆沟和电缆室，应采取防水、排水方法。

4.10 对相关专业要求4.10.1 可燃油油浸电力变压器室耐火等级应为一级。

非燃（或难燃）介质电力变压器室、高压配电装置室和高压电容器室耐火等级不应低于二级。

低压配电装置和低压电容器室耐火等级不应低于三级。

4.10.2 有下列情况之一时，变压器室门应为防火门：（1）变压器室在高层主体建筑物内。

（2）变压器室周围堆有易燃物品或通向汽车库。

（3）变压器在建筑物二层或更高层。

（4）变压器在地下室或下面有地下室。

（5）变压器室通向配电装置室门。

（6）变压器室之间门。

4.10.3 变压器室通风窗，应采取非燃烧材料。

4.10.4 配电装置室及变压器室门宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。

4.10.5 有下列情况之一时，油浸变压器室应设置容量为100%变压器油量挡油设施或设置能将油排到安全处所设施：（1）变压器室周围有易燃物品堆积场所。

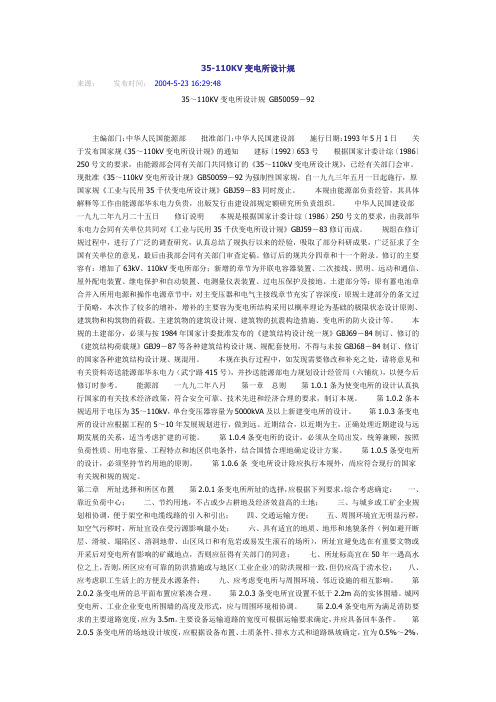

35-110KV变电所设计规范来源：发布时间：2004-5-23 16:29:4835～110KV变电所设计规范GB50059－92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月1日关于发布国家标准《35～110kV变电所设计规范》的通知建标〔1992〕653号根据国家计委计综〔1986〕250号文的要求，由能源部会同有关部门共同修订的《35～110kV变电所设计规范》，已经有关部门会审。

现批准《35～110kV变电所设计规范》GB50059－92为强制性国家标准，自一九九三年五月一日起施行，原国家标准《工业与民用35千伏变电所设计规范》GBJ59－83同时废止。

本规范由能源部负责管理，其具体解释等工作由能源部华东电力设计院负贵，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九二年九月二十五日修订说明本规范是根据国家计委计综〔1986〕250号文的要求，由我部华东电力设计院会同有关单位共同对《工业与民用35千伏变电所设计规范》GBJ59－83修订而成。

规范组在修订规范过程中，进行了广泛的调查研究，认真总结了规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。

修订后的规范共分四章和十一个附录。

修订的主要内容有：增加了63kV、110kV变电所部分；新增的章节为并联电容器装置、二次接线、照明、远动和通信、屋内外配电装置、继电保护和自动装置、电测量仪表装置、过电压保护及接地、土建部分等；原有蓄电池章合并入所用电源和操作电源章节中：对主变压器和电气主接线章节充实了内容深度：原规范土建部分的条文过于简略，本次作了较多的增补，增补的主要内容为变电所结构采用以概率理论为基础的极限状态设计原则、建筑物和构筑物的荷载、主建筑物的建筑设计标准、建筑物的抗震构造措施、变电所的防火设计等。

本规范的土建部分，必须与按1984年国家计委批准发布的《建筑结构设计统一标准》GBJ69－84制订、修订的《建筑结构荷载规范》GBJ9－87等各种建筑结构设计标准、规范配套使用，不得与未按GBJ68－84制订、修订的国家各种建筑结构设计标准、规范混用。

35-110KV变电所设计规来源：发布时间：2004-5-23 16:29:4835～110KV变电所设计规GB50059－92主编部门：中华人民国能源部批准部门：中华人民国建设部施行日期：1993年5月1日关于发布国家规《35～110kV变电所设计规》的通知建标〔1992〕653号根据国家计委计综〔1986〕250号文的要求，由能源部会同有关部门共同修订的《35～110kV变电所设计规》，已经有关部门会审。

现批准《35～110kV变电所设计规》GB50059－92为强制性国家规，自一九九三年五月一日起施行，原国家规《工业与民用35千伏变电所设计规》GBJ59－83同时废止。

本规由能源部负责经管，其具体解释等工作由能源部华东电力负贵，出版发行由建设部规定额研究所负责组织。

中华人民国建设部一九九二年九月二十五日修订说明本规是根据国家计委计综〔1986〕250号文的要求，由我部华东电力会同有关单位共同对《工业与民用35千伏变电所设计规》GBJ59－83修订而成。

规组在修订规过程中，进行了广泛的调查研究，认真总结了规执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。

修订后的规共分四章和十一个附录。

修订的主要容有：增加了63kV、110kV变电所部分；新增的章节为并联电容器装置、二次接线、照明、远动和通信、屋外配电装置、继电保护和自动装置、电测量仪表装置、过电压保护及接地、土建部分等；原有蓄电池章合并入所用电源和操作电源章节中：对主变压器和电气主接线章节充实了容深度：原规土建部分的条文过于简略，本次作了较多的增补，增补的主要容为变电所结构采用以概率理论为基础的极限状态设计原则、建筑物和构筑物的荷载、主建筑物的建筑设计规、建筑物的抗震构造措施、变电所的防火设计等。

本规的土建部分，必须与按1984年国家计委批准发布的《建筑结构设计统一规》GBJ69－84制订、修订的《建筑结构荷载规》GBJ9－87等各种建筑结构设计规、规配套使用，不得与未按GBJ68－84制订、修订的国家各种建筑结构设计规、规混用。

高压设计规范.txt如果背叛是一种勇气，那么接受背叛则需要更大的勇气。

爱情是块砖，婚姻是座山。

砖不在多，有一块就灵；山不在高，守一生就行。

本文由ljlear2010贡献 doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

3～110KV 高压配电装置设计规范 GB50060-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993 年 5 月 1 日关于发布国家标准《3～110KV 高压配电装置设计规范》的通知建标〔1992〕652 号根据国家计委计综〔1986〕2630 号文的要求，由能源部会同有关部门共同修订的《3～110KV 高压配电装置设计规范》，已经有关部门会审。

现批准《3～110KV 高压配电装置设计规范》GB50060-92 为强制性国家标准，自 1993 年 5 月 1 日起施行。

原《工业与民用 35 千伏高压配电装置设计规范》GBJ6-93 同时废止。

本规范由能源部负责管理，其具体解释等工作由能源部西北电力设计院负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1992 年 9 月 25 日修订说明本规范是根据国家计委计综〔1986〕2630 号文的要求，由能源部西北电力设计院会同有关单位共同编制而成的。

在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。

本规范共分六章和三个附录。

这次修订的主要内容有：总则，一般规定，环境条件，导体电器，安全净距，配电装置型式选择，通道及围栏，防火与蓄油设施，配电装置对建筑物及构筑物的要求。

本规范执行过程中，如发现需要修改或补充之处，请将意见和有关资料寄送西安市西北电力设计院（邮政编码：710032），并抄送我部电力规划设计总院，以便今后修订时参考。

能源部1991 年 6 月第一章总则第 1.0.1 条为使高压配电装置（简称配电装置）的设计，执行我国的技术经济政策，做到安全可靠、技术先进、经济合理和维修方便，制定本规范。

IOkV及以下变电所设计规范（配变电装置）第一节型式与布置1变电所的型式应根据用电负荷的状况和周围环境情况确定，并应符合下列规定：a.负荷较大的车间和站房，宜设附设变电所或半露天变电所；b.负荷较大的多跨厂房，负荷中心在厂房的中部且环境许可时，宜设车间内变电所或组台式成套变电站；c.高层或大型民用建筑内，宜设室内变电所或组合式成套变电站；d.负荷小而分散的工业企业和大中城市的居民区，宜设独立变电所，有条件时也可设附设变电所或户外箱式变电站；e.环境允许的中小城镇居民区和工厂的生活区，当变压器容量在315kVA及以下时，宜设杆上式或高台式变电所。

2带可燃性油的高压配电装置,宜装设在单独的高压配电室内。

当高压开关柜的数量为6台及以下时，可与低压配电屏设置在同一房间内。

3不带可燃性油的高、低压配电装置和非油浸的电力变压器，可设置在同一房间内。

具有符合IP3X防护等级外壳的不带可燃性油的高、低压配电装置和非油浸的电力变压器，当环境允许时，可相互靠近布置在车间内。

注：IP3X防护要求应符合现行国家标准《低压电器外壳防护等级》的规定，能防止直径大于2.5mm的固体异物进入壳内。

4室内变电所的每台油量为Iookg及以上的三相变压器，应设在单独的变压器室内。

5在同一配电室内单列布置高、低压配电装置时，当高压开关柜或低压配电屏顶面有裸露带电导体时，两者之间的净距不应小于2m；当高压开关柜和低压配电屏的顶面封闭外壳防护等级符合IP2X级时，两者可靠近布置。

注：IP2X防护要求应符合现行国家标准《低压电器外壳防护等级》的规定，能防止直径大于12mm的固体异物进入壳内。

6有人值班的配电所，应设单独的值班室。

当低压配电室兼作值班室时，低压配电室面积应适当增大。

高压配电室与值班室应直通或经过通道相通，值班室应有直接通向户外或通向走道的门。

7变电所宜单层布置。

当采用双层布置时，变压器应设在底层。

设于二层的配电室应设搬运设备的通道、平台或孔洞。

水利水电工程高压配电装置设计规范1 总则1。

0。

1 水利水电工程高压配电装置（简称配电装置）的设计必须贯彻执行我国的法律、法规，并根据电力负荷性质及容量、环境条件和运行、安装维修等要求,在保证人身安全和设备安全的前提下，合理地选用设备和确定布置方案，积极慎重地采用行之有效的新技术、新设备、新布置和新材料，使设计做到安全可靠、技术先进、经济合理和维修方便.1.0.2 本规范适用于新建水利水电工程3～500kV配电装置的设计，扩建和改建工程的配电装置设计可参照执行。

1.0。

3 配电装置设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主，并适当考虑扩建的可能。

1.0。

4 配电装置设计必须坚持节约用地的原则，少占良田。

1.0.5 配电装置设计应考虑水土保持、环境保护的影响.1.0。

6 配电装置设计应选用效率高、能耗小的电气设备.1.0。

7 配电装置设计除应执行本规范的规定外,还应符合国家现行的有关标准和规范的规定。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，在本标准出版时,所示版本有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3 环境条件3.0。

1 配电装置布置和导体、电器、架构的选择，应满足在当地环境条件下正常运行、维修、短路和过电压状态的安全要求.屋外配电装置中的电气设备和绝缘子,应根据当地污秽等级（见附录A)采取相应的外绝缘标准及其它防尘、防腐等措施,并应便于清扫。

3。

0。

2 选择裸导体和电器使用的环境温度应符合表 3。

0。

2 规定。

表3.0。

2 选择裸导体和电器的环境温度3.0.3 选择导体和电器使用环境的相对湿度，应采用当地湿度最高月份的平均相对湿度。

对湿度较高的场所，应采用该处实际相对湿度.当无资料时，相对湿度可比当地湿度最高月份的平均相对湿度高5％。

在湿热带地区应采用湿热带型电器产品，在亚湿热带地区可采用普通电器产品,但应根据当地运行经验采取防潮、防水、防锈、防毒及防虫等防护措施。

3～110KV高压配电装置设计规范GB50060-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月1日第一章总则 (1)第二章一般规定 (1)第三章环境条件 (2)第四章导体和电器 (3)第五章配电装置的布置 (4)第一节安全净距 (4)第二节型式选择 (8)第三节通道与围栏 (8)第四节防火与蓄油设施 (9)第六章配电装置对建筑物及构筑物的要求 (10)附录一裸导体的长期允许载流量 (11)附录二裸导体载流量在不同海拔高度及环境温度下的综合校正系数 (14)第一章总则第1.0.1条为使高压配电装置（简称配电装置）的设计，执行我国的技术经济政策，做到安全可靠、技术先进、经济合理和维修方便，制定本规范。

第1.0.2条本规范适用于新建和扩建3～110KV配电装置工程的设计。

第1.0.3条配电装置的设计应根据电力负荷性质及容量，环境条件和运行、安装维修等要求，合理地选用设备和制定布置方案，应采用行之有效的新技术、新设备、新布置和新材料。

第1.0.4条配电装置的设计应根据工程特点、规模和发展规划，做到远、近期结合，以近期为主，并适当考虑扩建的可能。

第1.0.5条配电装置的设计必须坚持节约用地的原则。

第1.0.6条配电装置的设计除应执行本规范的规定外，尚应符合国家现行的有关标准和规范的规定。

第二章一般规定第2.0.1条配电装置的布置和导体、电器、架构的选择，应满足在当地环境条件下正常运行、安装维修、短路和过电压状态的要求。

第2.0.2条配电装置各回路的相序宜一致，并应有相色标志。

第2.0.3条电压为63KV及110KV的配电装置，每段母线上宜装设接地刀闸或接地器，对断路器两侧隔离开关的断路器侧和线路隔离开关的线路侧，宜装设接地刀闸。

屋内配电装置间隔内的硬导体及接地线上，应留有接触面和连接端子。

第2.0.4条屋内、外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置。
