高压配电装置的选择与操作

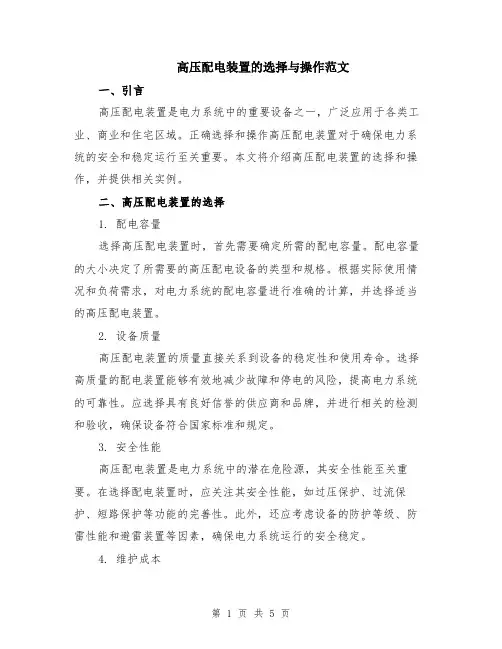

高压配电装置的选择与操作范文一、引言高压配电装置是电力系统中的重要设备之一，广泛应用于各类工业、商业和住宅区域。

正确选择和操作高压配电装置对于确保电力系统的安全和稳定运行至关重要。

本文将介绍高压配电装置的选择和操作，并提供相关实例。

二、高压配电装置的选择1. 配电容量选择高压配电装置时，首先需要确定所需的配电容量。

配电容量的大小决定了所需要的高压配电设备的类型和规格。

根据实际使用情况和负荷需求，对电力系统的配电容量进行准确的计算，并选择适当的高压配电装置。

2. 设备质量高压配电装置的质量直接关系到设备的稳定性和使用寿命。

选择高质量的配电装置能够有效地减少故障和停电的风险，提高电力系统的可靠性。

应选择具有良好信誉的供应商和品牌，并进行相关的检测和验收，确保设备符合国家标准和规定。

3. 安全性能高压配电装置是电力系统中的潜在危险源，其安全性能至关重要。

在选择配电装置时，应关注其安全性能，如过压保护、过流保护、短路保护等功能的完善性。

此外，还应考虑设备的防护等级、防雷性能和避雷装置等因素，确保电力系统运行的安全稳定。

4. 维护成本选择高压配电装置时，还需要考虑设备的维护成本。

不仅要考虑购买设备的成本，还要考虑设备的维护和保养费用。

一般来说，具有高度可靠性、易于维护和保养的配电装置是较为理想的选择。

此外，还应考虑设备的寿命和更新换代的要求，以及与厂家的合作关系等因素。

三、高压配电装置的操作1. 操作前的准备在操作高压配电装置之前，必须对设备进行全面的检查和准备工作。

首先，应检查设备的外观是否完好，各个部件是否正常。

其次，应检查设备的接地和连接情况，确保电气系统的安全可靠。

最后，还应检查设备的各项保护装置和仪表的工作状态，确保设备的正常运行。

2. 操作过程在操作高压配电装置时，必须按照操作规程进行。

首先，需要按照操作规程对设备进行正确的操作，避免误操作和事故的发生。

其次，需要仔细观察设备的运行状态，及时发现异常情况并采取相应的措施。

高压配电装置的选择与操作高压配电装置是指1kV以上的电气设备，是按一定接线方案，将有关一、二次设备组合起来。

用于发电厂和变配电所中作控制发电机、电力变压器和电力线路之用，也可作为大型交流高压电动机的起动和保护用。

高压配电装置是接受和分配电能的电气设备，包括开关设备、监察测量仪表、保护电器、连接母线及其他辅助设备。

1高压配电装置的选择1.1一般要求1.1.1保证工作的可靠性、维护方便和安全。

1.1.2保证电气设备发生故障或火灾等事故时，能把其局限在一定范围，并宜于迅速消除。

1.1.3保证运行经济合理、技术先进，安装和检修时能运送设备以及预留发展和扩展的余地。

1.2安装和选择的一般规定1.2.1配电装置的布置和导体、电器、构架的选择应满足正常运行、短路和过电压的要求，并不应危及人身安全和周围设备。

1.2.2绝缘等级应和电力系统的额定电压相同，3kV~10kV的屋外重要变电所的支持绝缘子和穿墙套管应采用比受电电压高一级电压的产品。

1.2.3各回路的相序排列应一致，并涂色标明。

1.2.4间隔内的硬母线及接地线，应留未涂漆的接触面和连接端子，以备装接携带式接地线。

1.2.5隔离开关和相应的断路器之间，应装设机械或电磁联锁装置，以防误操作。

1.2.6在污秽地区的屋外高压配电设备及绝缘子等，应有防尘、防腐等措施，并应便于清扫。

1.2.7周围环境温度低于绝缘油、润滑油、仪表、继电器的允许温度时，应采取加热措施。

1.2.8导线、悬式绝缘子和金具所采用的强度安全系数：在正常运行时不小于4、安装检修时应不小于2.5。

1.2.9安装高度不超过海拔1000m，环境温度为+40℃~—20℃，室内相对湿度不超过85%。

1.2.10没有导电尘埃，没有破坏金属和绝缘的气体，没有爆炸危险的场所，没有剧烈振动的地方及倾斜不超过5°的场所。

1.2.11地震较强烈地区（烈度超过7°时），应采取抗震措施，加强基础和配电装置的耐震性能。

高压配电装置设计规范高压配电装置设计规范是指对高压配电装置进行设计时需要遵循的一系列规范和要求。

这些规范和要求旨在确保高压配电装置的安全性、可靠性和高效性，同时也是为了保护工作人员和设备的安全。

高压配电装置设计规范包括以下方面：1. 设计原则：高压配电装置的设计应符合国家和行业标准，包括电力行业的相关规范和要求。

同时，还应根据实际情况进行合理的技术选择和设计。

2. 设计参数：高压配电装置的设计参数应符合工程需求和可靠性要求。

包括额定电压、额定电流、额定频率、短路容量、过载能力等参数。

3. 设备选型：根据设计参数和可靠性要求，选择符合要求的高压电缆、开关设备、变压器等配电设备。

设备选型应考虑设备的性能、品牌、技术指标和可靠性等因素。

4. 常规设计：高压配电装置的常规设计包括配电方案设计、设备布置设计、接地系统设计等。

配电方案要合理布置，满足电气设备的供电需求。

设备布置要达到安全、方便操作和维护的要求。

接地系统设计要符合规范，确保设备良好接地，保护设备和人员的安全。

5. 绝缘配合设计：绝缘配合设计要求绝缘材料和接头的相容性，确保绝缘系统的可靠性。

同时，还要合理选择绝缘材料和绝缘结构，保证绝缘的良好性能，防止放电和短路事故的发生。

6. 防护设计：高压配电装置应采取相应的防护措施，确保设备和人员的安全。

包括防雷、防水、防火、防爆等设计要求，以及具备相应的安全设施，如安全开关、短路保护、接地保护等。

7. 电气设计：高压配电装置的电气设计应合理选取电缆、导线、绝缘子和其他电气元件，保证系统的正常运行。

同时，还要合理设计电气回路，防止电流过载、短路和其他电气故障的发生。

8. 操作和维护：高压配电装置应有清晰的操作说明和维护手册，供工作人员参考。

操作人员应具备相应的电气安全知识和技能，能够正确操作设备和进行日常维护。

综上所述，高压配电装置设计规范是确保高压配电装置安全可靠运行的重要依据。

设计人员应根据规范和要求进行设计，确保装置的设计符合国家标准和工程实际需求，为电力系统提供稳定可靠的电能供应。

高压配电装置操作规程
1) 操作规范
•高压操作时，要带绝缘手套，穿绝缘鞋。

•倒闸操作时应按要求填写操作票。

•倒闸操作时应有两名电工在场，一名操作，一名监护。

其中对设备较熟悉者作监护，操作人和监护人应先在模拟盘上对
所填的操作项目认真核对，执行监护。

•送电时，应先合隔离开关，后合真空开关，停电时，顺序相反，严禁带负荷拉合隔离开关，拉动手车。

•真空开关两侧隔离开关操作顺序∶送电时先合电源侧隔离开关，后合负荷侧隔离开关，停电时顺序相反。

操作中应注意
防止反送电。

•防止带电合接地开关。

防止接地开关在接地位置送电。

•防止误入带电间隔。

2) 巡查制度
•每班应检查绝缘瓷瓶是否清洁，有无裂纹，闪络和放电痕迹。

•金属架构及设备外壳的接地，接零装置是否完好，可靠，有无松脱、腐蚀、断线现象。

3) 维护保养
•高压配电装置，根据环境和负荷情况，在负荷相对较小的季节，利用节假日。

每年进行一次停电清扫检查，并处理发现
的缺陷和异常现象。

高压配电室电气设备操作规程1客观的正确操作配电室高压供电设备，为公司生产提供可靠的配电、控制和保护，满足生产的需要。

2 适用范围本程序仅适用于富泰硅配电室高压供电系统。

3 程序内容3.1全体的4.1.1 高压电气设备是指电压10KV以上的高压送、配电及用电设备，高压电气设备的操作必须由岗位操作员操作。

4.1.2 操作员必须熟悉设备性能、功能、安装及工艺流程等情况。

4.1.3 岗位操作人员必须熟悉国家和行业电气操作及安全操作规程。

4.1.4 岗位操作人员必须持证上岗，严禁无证上岗，以确保人身及设备安全。

4.1.5 岗位操作人员必须学习并严格执行公司规定《电气操作票、工作票管理办法》。

4.2 高压配电系统概述：石横焦化高压系统所使用的是KYN28A-12Z型铠装移开式户内交流金属封闭开关设备，它适用于三相交流50HZ电力系统，用于接受和分配电能并对电路实行控制、保护及监测。

柜体尺寸为：800*1500*2300mm。

整体是由柜体和中置式可抽出部件（即手车）两大部分组成。

柜体分四个单独的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室。

各隔室间防护等级都达到IP2X，除断电器室外，其它三个隔室都分别有其泄压通道。

断路器手车采用VS1型真空断路器，合分闸机构采用弹簧操作机构。

断路器手车、高压柜体和电磁装置的锁定装置一起使用，完全能满足高压开关柜的“五防”功能，即：防止误分、误合断路器；防止带负荷拉、合隔离开关；防止带电挂接地线；防止带接地线合隔离开关；防止人员误入带电间隔。

高压配电系统设备组成：高压配电系统包括电源进线柜、母线联络柜、备自投装置、变压器出线柜、电动机出线柜组成。

焦化公司配电系统均由10kV两路电源供电，其中201配电室两路进线引自集团公司5号变电站，分别为工段动力变压器、空气压缩机、循环氨水泵、化产循环水泵、制冷循环水泵、出焦风机、冷冻水泵、煤气鼓风机、溶液循环泵、生化处理、高压变频器柜等提供高压电源；202两路电源引自干熄焦高压配电室，分别为工段动力变压器、管带机电动机、可逆式破碎机提供高压电源；干熄焦配电室10kV这两个电源来自发电厂的鼓风机高压配电室，分别为干熄焦动力变压器、循环冷却风机、202变电所提供高压电源。

高低压配电装置安全操作规程
高低压配电装置是电力系统中非常重要的设备，为了保证电力系统的安全运行，对高低压配电装置的操作必须严格按照规程进行。

下面是高低压配电装置安全操作规程：
1. 操作人员必须持有效的操作证件，并确保证件在有效期内，否则不得进行高低压配电装置的操作。

2. 操作前应仔细查看高低压配电装置的操作说明书，了解其整体结构和各部件功能。

3. 在操作前，必须检查高低压配电装置的电气连接是否牢固可靠，各开关、断路器、继电器等设备是否正常运转。

4. 操作人员必须穿戴好必要的防护装备，包括绝缘手套、绝缘鞋、安全带等，并确保装备处于良好状态。

5. 在操作高低压配电装置时，必须严格按照规程操作，禁止违章操作或擅自改动电路。

6. 操作人员必须具备一定的电气知识和操作经验，不得擅自操作不熟悉或不了解的设备。

7. 操作高低压配电装置时，不得将手或其他物体伸入设备内部或触碰电气部件，以免发生触电事故。

8. 发现高低压配电装置有异常情况时，应立即停止操作，并及时报告专业人员进行检修处理。

9. 操作结束后，必须及时清理操作场地，恢复设备原状，确保安全操作环境。

10. 操作人员应严格遵守相关安全操作规定，杜绝酒后操作、疲劳操作等不良行为。

高低压配电装置的安全操作规程是保障电力系统正常运行和人身安全的基础，操作人员必须严格遵守规程，严禁违章操作和不当行为，确保电力系统的安全和可靠运行。

高压低压配电柜的电力设备选型与配置指南电力设备在现代社会中扮演着至关重要的角色，而高压低压配电柜是电力设备系统中不可或缺的一部分。

为了确保电力供应的安全和高效运行，正确的电力设备选型和配置是至关重要的。

本指南将为您提供关于高压低压配电柜电力设备选型和配置的详细信息。

1. 选型前的准备工作在选型和配置电力设备之前，首先需要进行一些准备工作。

具体包括以下几个方面：1.1 了解电力需求要确保选择适合的电力设备，首先需要了解实际的电力需求。

这需要考虑到负载类型、负载容量、电压要求以及功率因数等因素。

1.2 了解电力设备的规格要求在选型和配置电力设备时，了解电力设备的规格要求是必要的。

这包括电流负载能力、断路器的额定短路容量、电气保护装置的类型和标准等。

2. 高压低压配电柜的电力设备选型在选型电力设备时，应该考虑以下几个主要因素：2.1 负载特性不同的负载类型对电力设备的要求不同。

例如，电动机负载需要更高的起动电流和额定功率，而照明负载则需要较低的起动电流。

因此，在选型时需要根据实际负载情况进行合适的选择。

2.2 负载容量负载容量是选型电力设备的关键因素之一。

需要根据实际负载的容量大小选择合适的电力设备，以确保正常的电力供应。

2.3 电压要求在选型电力设备时，需要考虑实际的电压要求。

电压要求可能因地区和使用环境而异，因此需要选择适当的电力设备以满足电压要求。

2.4 功率因数功率因数是电力设备效率的重要指标之一。

较高的功率因数意味着更高的能效和更稳定的电力供应。

在选型时，应优先考虑功率因数较高的电力设备。

3. 高压低压配电柜的电力设备配置3.1 断路器和保护装置配置断路器和保护装置是高压低压配电柜中最关键的电力设备之一。

合适的断路器和保护装置配置可以确保电力供应的安全和稳定运行。

根据所选电力设备的负载容量和负载特性，配置合适的断路器和保护装置。

3.2 电容器配置电容器可以提高电力因数，减少电力系统中的无功功率。

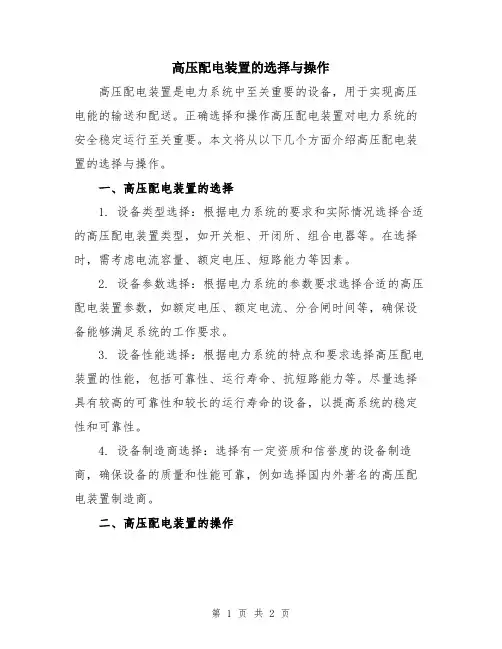

高压配电装置的选择与操作高压配电装置是电力系统中至关重要的设备，用于实现高压电能的输送和配送。

正确选择和操作高压配电装置对电力系统的安全稳定运行至关重要。

本文将从以下几个方面介绍高压配电装置的选择与操作。

一、高压配电装置的选择1. 设备类型选择：根据电力系统的要求和实际情况选择合适的高压配电装置类型，如开关柜、开闭所、组合电器等。

在选择时，需考虑电流容量、额定电压、短路能力等因素。

2. 设备参数选择：根据电力系统的参数要求选择合适的高压配电装置参数，如额定电压、额定电流、分合闸时间等，确保设备能够满足系统的工作要求。

3. 设备性能选择：根据电力系统的特点和要求选择高压配电装置的性能，包括可靠性、运行寿命、抗短路能力等。

尽量选择具有较高的可靠性和较长的运行寿命的设备，以提高系统的稳定性和可靠性。

4. 设备制造商选择：选择有一定资质和信誉度的设备制造商，确保设备的质量和性能可靠，例如选择国内外著名的高压配电装置制造商。

二、高压配电装置的操作1. 操作人员培训：经过专业培训并持有相关操作证书的人员才能进行高压配电装置的操作。

操作人员需熟悉设备的工作原理、操作规程和安全措施，并严格按照操作规程进行操作。

2. 安全措施：在进行高压配电装置的操作时，必须采取一系列的安全措施，包括佩戴防护用具、确保设备停电状态、防止误操作等。

3. 操作流程：按照操作规程进行高压配电装置的操作流程，一般包括设备检查、设备准备、设备投入运行等步骤。

在操作过程中，需耐心、细致地进行操作，保证每一步骤的正确执行。

4. 故障处理：在高压配电装置出现故障时，操作人员需要及时采取相应的措施进行处理，可以参考设备的操作手册和故障处理指南。

若遇到无法解决的故障，应及时报告上级领导或设备制造商，以寻求专业的支持和解决方案。

总之，高压配电装置的选择与操作是电力系统运行中十分重要的环节。

正确选择合适的设备类型和参数，熟悉操作规程并采取安全措施，能够保证高压配电装置的正常运行和系统的安全稳定。

3～110KV高压配电装置设计规范1. 引言本文档旨在为3～110KV高压配电装置的设计提供规范和指导。

高压配电装置的设计是电力系统中至关重要的一环，合理的设计能够确保电力供应的可靠性和安全性。

本文档将涵盖高压配电装置设计的各个方面，包括设备选型、布置设计、安全措施等。

设计人员应遵循本规范进行设计工作。

2. 设备选型2.1 高压开关设备高压开关设备是高压配电装置的核心组成部分，其选型应根据电网容量、负荷特性、运行环境和可靠性要求等因素进行。

在选型时应考虑以下因素：•额定电压和电流：根据电网的额定电压和负荷特性确定高压开关的额定电压和电流；•开断能力：高压开关的开断能力应满足系统的短路电流要求；•可靠性：设备的可靠性指标应满足电力系统的可靠性要求；•运行环境：考虑环境湿度、温度、海拔高度等因素选择适合的设备。

2.2 变压器设备变压器设备是高压配电装置的重要组成部分，其选型应根据负荷容量、电压等级和运行环境等因素进行。

在选型时应考虑以下因素：•额定容量：根据负荷容量确定变压器的额定容量；•额定电压：根据电网的额定电压确定变压器的额定电压；•运行环境：考虑环境温度、湿度等因素选择适合的设备；•能效等级：变压器的能效等级应满足能源节约要求。

3. 布置设计3.1 设备布局高压配电装置的设备布置应合理、密集、紧凑，并考虑安全和可维护性。

布置时应遵循以下原则：•划分区域：根据设备功能和运行要求将高压配电装置划分为相应的区域；•通道设置：保留足够的通道空间，方便设备的检修和维护；•设备间隔：根据设备的运行要求和安全距离要求设置合适的设备间隔；•短路电流传输：布置电缆时应确保短路电流的传输能力；•防火安全：严格按照防火要求进行设备布置，保证装置的防火安全性。

3.2 接地设计接地是高压配电装置安全运行的基础，接地设计应符合相关标准和要求。

接地设计时应注意以下事项：•接地电阻：接地电阻应满足电流释放和过电压保护的要求；•接地网布置：根据设备布置情况合理设置接地网，确保接地的可靠性；•接地材料：选择合适的接地材料和规格，确保接地装置的寿命和可靠性。

⾼压配电装置及电缆的选择⾼压配电装置及电缆的选择⼀⾼压配电装置的选择1、选择原则根据环境和供电要求，确定其型式和参数是⾼压配电装置选择的主要能容。

⾼压配电装置的型式应符合《煤矿安全规程》第四百四⼗四条规定。

配电装置电⽓参数选择应符合下述条件： 1）按正常条件选择额定电压和额定电流井下⾼压配电装置的额定电压V N 应与井下⾼压⽹络的额定电压等级相等，即设备的额定电压不应⼩于其装设处的额定电压。

井下⾼压配电装置的额定电流I N 不应⼩于其所控制的设备或线路的长时间最⼤⼯作电流I ca ，即I N ≥I ca 2）冻稳定和热稳定校验 3）断流能⼒的校验下⾯对KBSGZY-1000和KBSGZY-500移动变电站的⾼压配电装置的选择。

由于这4太移动变电站均设于采区变电所内，按《煤矿安全规程》第四百四⼗四条规定应选隔爆型。

（1）按额定参数选择《煤矿井下技术规定》中规定：井下⽤移动变电站，动⼒变压器⾼压侧应有短路，过负荷和⽆压释放保护;供给移动变电站的⾼压馈电线还应有电缆监视保护。

BGP-6、BGP3-6A 、BGP5-6型等⾼压隔爆配电箱均符合要求；考虑到运⾏、维护⽅便，使⽤安全可靠，我们选⽤BGP5-6型带真空断路器的隔爆配电箱。

（⼀）KBSGZY-1000型移动变电站⾼压配电箱的选择 1. 配电装置额定电压：选定为6KV2. 配电装置额定电流应⼤于移动变电站的最⼤长时⼯作电流。

移动变电站最⼤长时⼯作电流即额定电流I N,T 为N,T S I =N,TI 96.2A ==S N,T ──变压器额定容量，KV*AV N,T ──变压器⾼压侧额定电压，KV由上式的计算我们选BGP5-6\100型隔爆真空配电器两台，其主要参数见表（⼆）KBSGZY-500型移动变电站⾼压配电箱的选择 1.额定电压选定为6KV2.额定电流应⼤于变压器的额定电流即最⼤长时⼯作电流。

N,T5000*I 48.1KV A A ==我们选BGP5-6\50型真空隔爆配电装置箱两台。
