电力电缆技术规格书

电缆的技术规格协议书甲方（需求方）：名称：______________________地址：____________________联系人：________________联系电话：______________乙方（供应方）：名称：______________________地址：____________________联系人：________________联系电话：______________鉴于甲方对电缆产品有特定的技术规格要求，乙方表示有能力提供符合要求的电缆产品，经双方友好协商，达成以下技术规格协议：一、总则1. 本协议旨在明确乙方提供给甲方的电缆产品应满足的技术规格、质量标准、检验与验收方法、包装及运输要求等相关技术条款。

2. 乙方提供的电缆产品应符合国家相关标准以及本协议所规定的技术规格要求。

二、电缆技术规格要求（一）电缆类型1. 电缆名称：[具体电缆名称，如交联聚乙烯绝缘电力电缆]2. 电缆型号：[详细型号，例如YJV 3×185 + 1×95]（二）电气性能1. 额定电压（U₀/U）：[具体电压值，如0.6/1kV]2. 绝缘电阻在20℃时，绝缘电阻应不低于[X]MΩ·km。

测试方法应按照[相关标准，如GB/T 3048.5]执行。

3. 导体直流电阻20℃时，导体直流电阻应符合GB/T 3956标准中的相应规定，具体数值如下：对于[规格1]导体，直流电阻不大于[X]Ω/km。

对于[规格2]导体，直流电阻不大于[Y]Ω/km。

……（三）结构特性1. 导体导体材质：[材质，如铜或铝]导体结构：[例如绞合方式、股数等，如多股绞合，50股]导体标称截面：[具体截面数值，如120mm²]2. 绝缘层绝缘材料：[材料名称，如交联聚乙烯（XLPE）]绝缘厚度：[具体厚度值，如4.5mm]，允许偏差为±[X]%。

绝缘层应紧密包覆导体，无气泡、砂眼等缺陷。

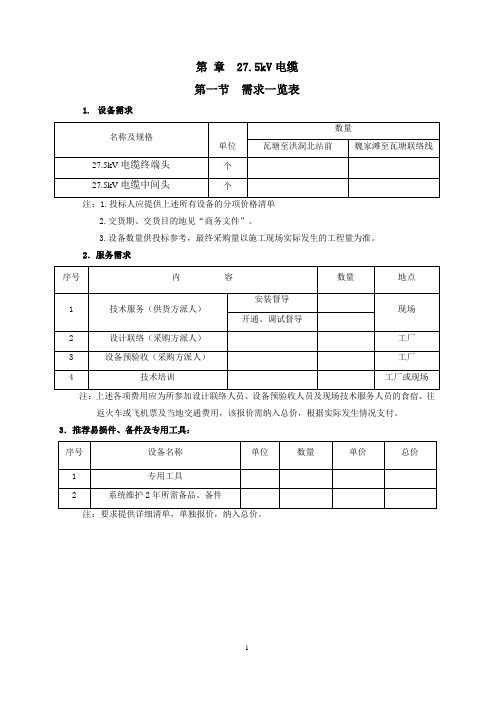

第章 27.5kV电缆第一节需求一览表1.设备需求2.交货期、交货目的地见“商务文件”。

3.设备数量供投标参考，最终采购量以施工现场实际发生的工程量为准。

2．服务需求返火车或飞机票及当地交通费用，该报价需纳入总价，根据实际发生情况支付。

3．推荐易损件、备件及专用工具：1第二节主要技术规格1．应用范围及工作用途用于山西中南部铁路通道工程接触网的适用与标称截面为400mm2的27.5kV单相铜芯电缆的电缆终端头及电缆中间头。

2．环境条件和工作条件（1）最高温度：40℃（2）最低温度：－25℃（3）最大运行风速：30m/s（4）结构风速：40m/s（5）覆冰厚度：5 mm（6）雷暴级别：多雷区（7）地震烈度：≤Ⅷ度3．主要技术参数及规格类型采用400mm2的27.5kV单相铜芯电缆，27.5kV终端头和中间接头。

3.1 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 529-1999 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）GB/T 1040.1-2006 塑料拉伸性能的测定第1部分：总则GB/T 1408.1-1999 绝缘材料电气强度试验方法工频下试验GB/T 6553-2003 评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法GB/T 18889-2002 额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV)电力电缆附件试验方法3.2 基本参数3.2.1 产品的基本参数产品的基本参数见表1。

表1 基本参数3.2.2 导体最高温度电缆附件应适用于与其配套的电缆正常运行时导体最高温度和短路时导体最高温度，本标准所规定的电缆正常运行时导体最高温度和短路时导体最高温度见表2的规定。

***公司物资采购20kV电力电缆技术规范书南京*****工程设计研究院二〇〇九年五月20kV电力电缆技术规范书批准审核校核设计目录I、货物需求一览表 (4)II、技术规范书 (5)1 范围 (5)2 规范性引用文件 (5)3 使用环境条件 (5)4 技术参数及要求 (6)5 试验标准及要求 (8)5.1 型式试验 (8)5.2 出厂试验 (8)5.3 抽样试验 (8)5.4 现场试验 (9)6 包装及运输 (9)I、货物需求一览表II、技术规范书1 范围本技术规范规定了20kV交联电缆的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于江苏省电力公司所需的20kV交联聚乙烯（XLPE）电缆、乙丙橡胶（EPR或EPDM）和高硬度乙丙橡胶（HEPR）绝缘电力电缆。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。

本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。

2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。

下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。

所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。

GB 12706.1-12706.4额定电压1kV（Um＝1.2kV）到35kV （Um＝40.5kV）挤包绝缘电力电缆及附件DL/T 401 高压电缆选用导则GB 2952 电缆外护套GB/T 3956 电缆的导体GB/T 3048 电线电缆电性能试验方法GB/T 2951.1 电缆绝缘和护套材料通用试验方法第1部分通用试验方法第1节：厚度和外形尺寸测量－机械性能试验GB/T 2951.5 电缆绝缘和护套材料通用试验方法第2部分：弹性体混合料专用试验方法GB/T 3048 电线电缆电性能试验方法GB 50217 电力工程电缆设计规范IEC 183 高压电缆选择导则IEC 228 绝缘电缆的导体IEC 230 电缆及其附件的冲击试验IEC 60502 额定电压1kV（Um＝1.2kV）到30kV（Um＝36kV）的挤包绝缘电力电缆及附件IEC 840 挤出固体绝缘电力电缆的试验IEC 60 高压试验技术GB12666.6 电线电缆耐火特性试验方法DL/T 401 高压电缆选用导则DL/T 5221 城市电力电缆线路设计技术规定江苏省电力公司苏电生[2002]320号《电力设备交接和预防性试验规程》Q/GDW-10-322-2008 20kV电力电缆技术规范3 使用环境条件3.1 海拔高度 1000 m3.2 最高环境温度 + 40 ℃3.3 最低环境温度 -25 ℃3.4 日照强度 0.1W/cm²（风速：0.5m/s）3.5 最大日温差 25K3.6 户内相对湿度：日平均值≤95%，月平均值≤90%3.7 最大风速 25m/s(注：风速是指离地面10m高度的10min平均风速)3.8 系统额定频率 50Hz3.9 耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。

110K V电缆及附件技术规范书本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March110K V电缆及附件技术规范书-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII菏泽民生热力有限公司热电一期110kV高压交联聚乙烯电缆及其附件规范书2015年08月第一章技术要求1.总的要求一般规定1.1.1本技术规范书适用于菏泽民生热力有限公司热电一期工程的110kV高压交联聚乙烯电缆及其附件。

它提出了110kV 高压交联聚乙烯电缆及其附件的功能设计、结构、性能、安装和试验等方面的技术要求。

供方所报产品及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上大型工程成功运行实践，证明其是成熟可靠并经国家级鉴定的产品。

本技规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术协议和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的设备完全符合本技术规范书的要求。

供方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。

供方应提供所使用的标准。

本技术协议书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。

最终的合同签订后1个月内，供方提出合同设备的设计、制造、检验、装配、监造、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，供需方确认。

设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。

在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。

1.总那么1.1本技术条件仅适用于交流额定电压10KVXLPE尽缘电力电缆的订货。

1.2本技术条件的内容包括遵循的标准和电缆使用条件、构造及其技术要求、试验工程和方法、验收规那么、标志、包装。

1.3本技术条件中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。

1.4要是卖方没有以书面形式对本标准书的条文提出异议，那么表示卖方提供的设备完全符合本标准书的要求。

如有异议，不管是多么微小，都应在报价书中以“对本标准书的意见和同标准书的差异〞为标题的专门章节中加以具体描述。

1.5卖方应有有效质量保证体系。

1.6本设备技术标准书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的效力。

1.7本设备技术标准书未尽事宜，由买卖双方协商确定。

2.引用标准以下标准包含的有关条文，通过引用而成为本技术条件的条文；所有标准都会被修订，使用本技术条件的各方应探讨采纳以下标准最新版本的可能性。

GB12706额定电压35KV以下铜芯、铝芯塑料尽缘电力电缆IEC60502额定电压1KV至30KV挤包尽缘电力电缆及其附件DL401高压电缆选用导那么GB2952电缆外护层GB6995电线电缆识不标志3.使用条件各单位订货时应参照以下条文结合工程实际提出使用条件，并符合DL401的。

3.1运行条件系统额定电压：10KV系统最高运行电压：12KV系统中性点接地点式和电缆额定电压〔Uo/U〕：a.中性点不接地系统，电缆Uo/U为8.7/10KV；系统频率：50HZ3.2敷设条件：能够为直埋、排管、沟道、隧道、桥架等方式；沟道内积水时电缆可局部或完全浸于水中；直埋于高地下水位地区时电缆可能经常或周期性地被水浸泡。

3.3环境条件：四面空气温度最高温度：+400C最低温度：-300C最大日温差：250C日照强度：0.1W/cm2〔风速m/s〕海拔高度1100～1500m环境相对湿度日平均值：95%月平均值：90%3.3.4地震烈度：8度水平加速度：0.3 g垂直加速度：0.15 g污秽等级：Ⅲ级覆冰厚度：104.技术要求各单位在招标时，应要求厂商提供电缆结构尺寸、特性参数、结构图等技术资料和电缆构造各局部的原材料及其来源、性能指标等，并在供货合同中明确。

ul20251电线规格书
摘要：
一、ul20251电线规格书简介
1.ul20251电线概述
2.规格书的作用和意义
二、ul20251电线的主要性能参数
1.导体材质
2.绝缘材料
3.电缆结构
4.额定电压
5.工作温度
6.敷设方式
三、ul20251电线的应用领域
1.工业自动化
2.电力系统
3.通信设备
4.交通运输
5.医疗设备
四、ul20251电线在我国的发展现状及趋势
1.我国ul20251电线产业的现状
2.我国ul20251电线产业的发展趋势
正文：
ul20251电线规格书详细规定了ul20251电线的技术要求和性能指标，为电线的设计、生产、施工和运行维护提供了依据。

ul20251电线的主要性能参数包括导体材质、绝缘材料、电缆结构、额定电压、工作温度和敷设方式。

其中，导体材质通常为铜或铝，绝缘材料为聚氯乙烯（PVC）或交联聚乙烯（XLPE），电缆结构有单芯、多芯、铠装等形式，额定电压为0.6/1kV，工作温度为-10℃~+70℃，敷设方式有直埋、架空、穿管等。

ul20251电线广泛应用于工业自动化、电力系统、通信设备、交通运输、医疗设备等领域。

在我国，ul20251电线产业已经取得了长足的发展，产品质量和性能不断提高，市场需求旺盛。

新型家园10kV配电工程ZRYJV22电缆技术规范书目录1.总则2.技术要求3.主要技术参数及要求4.试验及验收5.其他要求附录一买方提出的技术文件1．总则1．0．1 本技术规范书仅适用于新型家园10kV配电工程中用的ZRYJV22电力电缆，它提出了该设备的功能设计、结构、安装、试验和验收等方面的技术要求。

1．0．2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本要求和工业标准的优质产品。

1．0．3 如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的设备完全符合本技术规范书，如有异议，不管多微小，都应以书面形式加以详细描述。

1．0．4 本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1．0．5 本技术规范书未尽事宜，由买卖双方协商确定。

2．技术要求2．1 应遵循的主要现行标准GB12666.5 《电线电缆成束燃烧试验》GB12706 《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》等相关国家标准及IEC60502行业标准。

2．2 环境条件2．2．1 周围空气温度最高温度：+40℃最低温度：-25℃最大日温差：25K2．2．2 海拔高度≤1000m2．2．3 环境相对湿度日平均≤95%月平均≤90%3．主要技术参数及要求3．1 基本技术参数3．1．1 型号：ZRYJV22-4×(10、16、35、50、70、95、120、150、185、240) mm23．1．2 额定电压：0.6/1千伏3．1．3 导线长期最高工作温度：≦90℃3．1．4 电缆弯曲半径：≥20D3．2 基本要求3．2．1 敷设时不受水平落差限制3．2．2 外护套不得有破损现象4．试验及验收4. 1试验卖方提供的产品需进行符合GB12666、GB12706等标准要求进行的试验，以保证产品的质量。

4. 1. 1出厂试验产品出厂前应进行下述项目的试验，并提供合格、有效的试验报告：1）绝缘电阻测量2）直流电阻测量3）耐压试验（5min）：3.5kV4）机械性能和热老化性能试验（绝缘、护套）4. 2 验收4. 2. 1 产品应由卖方检验合格后方能出厂。

重庆轨道交通一号线沙大段供电设备系统26/35kV交联聚乙烯绝缘铜带铠装聚烯烃护套阻燃电力电缆WDZA-YJY63-26/35技术规格书重庆市轨道交通（集团）有限公司重庆市轨道交通设计研究院重庆电力设计院重庆电网建设有限公司重庆渝能泰山电线电缆有限公司2010年8月1 适用范围本技术规格书适用重庆轨道交通一号线沙大段牵引降压混合变电所、降压变电所内35kV电缆。

2 采用标准（不限于以下）1）IEC60228 《绝缘电缆导体》2）IEC60332 《电缆燃烧试验》3）IEC61034 《电缆或光缆在特定条件下燃烧的烟密度测定》4）IEC60287 《电力电缆额定载流量的计算》5）GB12706－2008 《额定电压1kV到35kV 挤包绝缘电力电缆及附件》6）GB/ T3956-2008 《电缆的导体》7）GB11033-89 《额定电压26/35kV及以下电力电缆附件基本技术要求》8）GB/T 2952-2008 《电缆外护层》9）GB/T 12666-2008 《单根电线电缆燃烧试验方法》10) GB/T 18380-2008 《电缆和光缆在火焰条件下的燃烧试验》11）GB/T 17651-1998 《电缆或光缆在特定条件下燃烧的烟密度测定》（等同IEC61034:1994）12）GB/T17650.2-98 《取自电缆或光缆的材料燃烧时释出气体的试验方法第2 部分：用测量PH值和电导率来测定气体的酸度》（等同IEC60754：1994）13）GB/T 6995-2008 《电线电缆识别标志方法》14）GB/T 2951-2008《电缆和光缆绝缘和护套材料通用试验方法》15）GB/T 3048-2007《电线电缆电性能试验方法》16）GB/T 19666-2005《阻燃或耐火电线电缆通则》17）JB/T 8137-1999《电线电缆交货盘》3 环境条件1）环境温度：-5︒C～+44.5︒C2）污秽等级：室内Ⅱ级、室外Ⅳ3）相对湿度：日平均：95%月平均：90%有凝露发生4）海拔高度：≤1000m5）雷电日：90D/年6）地震烈度：≤7度5.1 系统参数及接地1）额定电压：35kV2）最高工作电压：40kV3）接地方式：小电阻接地5.2 技术参数电缆规格：交流35kV，单芯交联聚乙烯绝缘聚烯烃护套铜带铠装，低烟、无卤、阻燃电力电缆截面为1⋅70mm2。

0.6/1kV电力电缆技术规范书一、应遵循的标准 , 但不限于下列全部标准:GB/T12706 额定电压 1kV 到 35kV 挤包绝缘电力电缆及附件 GB/T3956 电缆的导体GB/T2952 电缆外护层GB/T6995 电线电缆识别标志方法GB/T4005 电线电缆交货盘GB/T 2951 电线电缆机械物理性能试验方法GB/T 3048电线电缆电性能试验方法GB/T12666.5 阻燃电缆燃烧试验方法GB/T19666阻燃和耐火电线电缆通则GB/T3952 电工圆导线二、额定电压:U 0/U(UmU 0—电缆设计用的导体对地或金属之间的额定工频电压; U —电缆设计用的导体间的额定工频电压;U m —设备可承受的“最高系统电压”的最大值。

额定频率:50Hz系统接地方式:中性点直接接地三、使用特性:1、电缆敷设温度应不低于 0℃。

2、短路时(最长持续时间不超 5S 电缆的最高温度:导体最高工作温度表3、电缆允许的弯曲半径四、技术要求(1 环境要求:海拔高度:≤ 1000m ;环境要求:-15℃ ~+40℃;地震烈度:8度(2 导体:导体采用优质无氧圆铜丝绞合压制而成,期性能和外观符合 GB/T3956的规定。

导体表面光洁、无油污, 无损伤屏蔽及绝缘的毛刺、锐边无凸起或断裂的单线。

(3 耐火层:电线的耐火层应采用云母带重叠的绕包,其重叠率为 50-60%,绕包时应保证耐火层平覆、紧密的包在导体上,不得有卷曲、皱折等缺陷。

耐火等级符合GB12666.6标准。

(4 绝缘:绝缘采用交联聚乙烯(XLPE 、聚氯乙烯(PE 材料,交联聚乙烯 (XLPE 采用一步法硅烷交联方式, 挤包在导体上的绝缘性能符合 GB12706.1的规定。

绝缘标称厚度符合 GB12706.1的要求,绝缘厚度平均值不小于规定的标称值, 绝缘任一点最薄点的测量厚度不小于标称值的 90%-0.1mm 。

(5 成缆:电缆成缆的填充材料采用非吸湿性材料, 紧密无空隙, 成缆后缆芯外形圆滑。

电线电缆产品技术规格书（模板）建设单位：项目名称：第1部分总则1.1 说明本章规定以下产品的生产及安装的要求：1.1.1 通用型电缆（电线）1.1.2 电力电缆1.1.3 控制电缆1.1.4 电缆附件1.2 参考法规与规章1.2.1 产品和产品安装应符合最近发行和修订的下列标准、规范和规则的要求1.2.2 国标GB11017－89《额定电压110kV铜芯、铝芯交联聚乙烯绝缘电力电缆》1.2.3 国标GB5023《额定电压450/750V及以下聚氯乙烯绝缘电缆》1.2.4 国标GB 50217－2018《电力工程电缆设计规范》1.2.5 国标GB/T3956-2008《电缆的导体》1.2.6 国标GB 14315-2008《电力电缆导体用压接型铜、铝接线端子和连接管》1.2.7 国标GB 306.1-306.2-2007《阻燃及耐火电缆：塑料绝缘阻燃及耐火电缆分级和要求》1.2.8 国标GB 13033.1-13033.3-2007《额定电压750 V及以下矿物绝缘电缆及终端》1.2.9 国标GB 15934-2008《电气附件电线组件和互联电线组件》1.2.10 国标GB/T 12706.1～12706.4《额定电压1kV（Um＝1.2 kV）到35kV（Um ＝40.5 kV）挤包绝缘电力电缆及附件》1.2.11 国标GB9330.2-2008《聚氯乙烯绝缘和护套控制电缆》1.2.12 国标GB 12666《电线电缆燃烧试验方法》1.2.13 国标GB/T17650-1998《取自电缆或光缆的材料燃烧时释出气体的试验方法》1.2.14 国标GB/T 9330-2020《塑料绝缘控制电缆》1.2.15 国标GB50168-2016《电气装置安装工程电缆线路施工及验收规范》1.2.16 IEC811国标GB/T2951《电缆绝缘和护套材料通用试验方法》1.2.17 IEC502《额定电压1kV－30kV塑料挤包绝缘电力电缆》1.2.18 IEC228《绝缘电缆导体》1.2.19 IEC60227《额定电压450/750V及以下聚氯乙烯绝缘电缆》1.2.20 IEC60502《额定电压1-30kV挤包绝缘电力电缆及附件》1.3 相关技术规格书1.3.1 本章应与以下说明及相关的合同说明结合，以建立对电线、电缆的全部要求：1.3.2 16010章：基本电气要求1.3.3 16050章：基本电气材料1.3.4 16075章：电气标识注意：如果本章不与上列章节同时使用，将造成基本要求的遗漏。
