最新低压电力电缆招标技术规格书资料包括低压电力电缆招标技术规格、使用材料要求、招标文件准备要求、投标文件组成要求、施工质量检测要求等。
一、招标技术规格：
1、低压电力电缆的性能指标：
（3）电缆的耐压强度应符合GB/T9330-2023中的要求；
（4）电缆的电气性能应符合GB/T9330-2023中的要求；
2、招标电缆电压等级分为0.6/1kV、3.6/6kV和6/10kV，芯数分别
规定为单芯、多芯（2-5芯）两种，三种不同的电压等级和两种不同的芯
数可以组合，种类较多，要求招标人提供电缆性能指标、参数规格、数量
等技术指标。
二、使用材料要求
1、使用的材料必须符合相关规定的要求，无论是执行标准与电缆标
准条款，还是产品上的标识要求，材料中添加的任何材料，都不得影响电
缆的性能；
2、导体线的外层要绝缘，其要求必须低于施工用电缆的抗拉强度要求，且耐气候、耐老化性能和抗燃性能等；
3、护套壁厚应不低于绝缘层直径的1/2，而且考虑到防腐蚀，护套
要有足够的厚度；。
YJV高低压电缆技术规格书————————————————————————————————作者：————————————————————————————————日期：************箱站系统改造 1KV、10KV YJV22电力电缆技术规格书编制人：审核人：审定人：编制单位：编制日期：目录1. 总则2. 执行标准3. 使用特性4. 主要技术要求5. 试验6. 包装、运输7. 供货范围8. 其他1 总则1.1本技术规格书的适用于1KV、10KV交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆的招标。
它包括电缆的使用性能、技术要求、主要技术性能、安装、试验、包装和运输等方面的要求。
1.2本技术规格书要求电缆能够用于固定敷设在交流50H Z、额定电压1KV或者10KV的电力输配电线路上作输送电能用。
2 执行标准Q/TEOR12-2000 （符合国家强制标准的企业产品标准）GB/T3953-1983 电工圆铜线GB/T6995-2008 电线电缆识别标志GB/T8170-1994 数字修约规则GB/T12706.1-2002 额定电压1kV~35kV挤包绝缘电力电缆及附件第3部分：额定电压1kV和3kV电缆GB/T12706.2-2002 《额定电压1kV~35kV挤包绝缘电力电缆及附件》第2部分：额定电压6kV到10kV电缆GB/T2951-1997 电缆绝缘和护套材料通用试验方法GB/T3048.1-3048.12-1994 电线电缆电性能试验方法GB/T3956-1997 电缆的导体JB/T8137-1999 电线电缆交货盘注：本技术规范不论是否标注日期，均执行最新版本。
3 使用特性3.1 1KV电缆运行条件/U）：0.6/1 kV。
3.1.1 系统额定电压（U3.1.2 系统最高运行电压(U)：1.2kV。
m3.1.3 系统频率：50Hz。
3.1.4 电缆导体的最高额定温度：120℃。
3.1.5 短路时（最长持续时间不超过5s）电缆导体的最高温度不超过180℃。
YJV电缆型号规格1. 简介YJV电缆是一种常用的低压电力电缆，具有较高的导电性能和耐磨损性能。
该电缆采用了优质的导电材料和绝缘材料，可用于各种低压电力传输场景。
2. 产品特点•高导电性能：YJV电缆采用优质的导电材料，能够提供较低的电阻，保证电流传输效率。
•优异的抗磨损性能：该电缆的导电材料表面经过特殊处理，能够抵抗摩擦和外部环境带来的磨损，延长使用寿命。
•良好的绝缘性能：YJV电缆采用高质量的绝缘材料，能够有效地阻止电流的外漏，提高电力传输的安全性。
•耐高温性能：该电缆能够在高温环境下保持稳定的工作性能，适用于各种高温场景。
3. 技术参数•额定电压： 0.6/1 kV•芯数： 1-5芯•导体材料：多股绞合铜导线•绝缘材料： XLPE（交联聚乙烯）•护套材料： PVC（聚氯乙烯）•最大导体温度： 90℃4. 应用领域YJV电缆广泛应用于建筑、工矿、桥梁、机械等领域的低压电力传输。
具体应用包括但不限于：1.建筑物内部电力配电2.工业生产线电力供应3.汽车制造业4.铁路和地铁系统5.油田电力传输6.风力发电场7.太阳能电站5. 安装要求在安装YJV电缆时，需要遵守以下要求：1.安装过程中要避免电缆受到过度张力或戳损，以免影响电力传输安全性。
2.安装环境的温度应处于额定使用温度范围内，以确保电缆的工作性能。
3.接线端子应牢固可靠，接触面要光洁，确保电流传输的稳定性。
4.安装时要遵循相关的安装规范和标准，以确保电缆的安全使用。
6. 维护与保养为了延长YJV电缆的使用寿命，需要进行适当的维护与保养工作：1.定期检查电缆的外观是否有磨损、损坏等情况，如有问题应及时更换或修复。
2.注意防止电缆受潮或受到其他化学物质的污染，确保电缆的绝缘性能。
3.对于长期不使用的电缆，应妥善存放并定期检查，以确保存放环境的干燥和无尘。
7. 常见问题解答Q: YJV电缆的使用寿命是多久？A: YJV电缆的使用寿命长短与使用环境、维护情况等因素有关，一般正常使用条件下可达20年以上。
电缆技术规格书低压电缆技术条件1 总则本技术规格书仅适用于本次所采购的交流额定电压1KV以下绝缘电力电缆的订货。
本技术规格书的内容包括遵循的标准和电缆使用条件、构造及及其技术要求、试验项目和方法、验收规则、标志、包装。
本技术规格书中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。
本技术规格书是本次电缆采购最低要求，投标人所提供的电缆各项技术指标均不得低于本技术规格书要求。
2 引用标准电缆应满足或高于下面列出的规范和标准的最新版本的要求。
如果几种规范和标准适用于同一情况，则应遵循最为严格的规范。
若本技术规格书与相关的技术规格书或标准有所冲突，则应向业主方咨询并得到其书面确认后方可开展工作。
GB12706-2002 额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆IEC60502-2（1997）额定电压1～30KV挤包绝缘电力电缆及其附件GB12527 —90 额定电压1kV 及以下架空绝缘电缆GB/T2951 《电线电缆机械性能试验方法》GB/T3048 《电线电缆电性能试验方法》GB/T3956 《电力电缆铜、铝导电线芯》GB2952 《电缆外护套》GB6995 《电线电缆识别标志方法》GB50217 《电力电缆工程设计规范》DL401 《高压电缆选用导则》IEC183 《高压电缆选用导则》IEC60502 《额定电压35kV及以下挤出塑料绝缘电力电缆》IEC228 《绝缘电缆的导体》IEC230 《电缆及附件的冲击试验》IEC60 《高压试验技术》3、电缆使用条件3.1.1主要在室内外隧道、管沟、桥架，也可埋在松散土壤中及作为固定敷设用或引户线。
3.1.2周围空气温度：最高+60 ℃，最低-15 ℃，日温差15 ℃，海拔高度不大于1000m 。
技术参数和要求3.2.1 材质线芯：铜芯，铜材必须是无氧铜绝缘物：3.2.2 最高工作温度：交联聚乙稀90 ℃( 聚氯乙稀70 ℃) ，5 秒钟内短路温度≤250 ℃。
电力电缆技术规格书一、材料选择及总体要求一级电线电缆使用场所，所有电线电缆均采用低烟无卤型(WD)。
1.消防干线电缆均采用隔离型(柔性)矿物绝缘电缆NG-A-0.6/1KV，（双电源供电时中间加分隔板）。
终端配电箱（柜）至消防设备均采用阻燃耐火型WDZAN-YJY-0.6/1KV且沿专用电缆桥架敷设（刷防火涂料）。
2.10KV高压电缆采用均采用阻燃交联型WDZAN-YJY-8.7/10KV聚乙烯绝缘聚乙烯护套铜芯电力电缆，沿金属电缆桥架(CT)在变配电间内敷设；10KV高压进线电缆采用WDZAN-YJY22-8.7/10KV,沿地下缆沟套管方式敷设至机房楼变配电间；3.低压电线均采用阻燃型WDZA-BYJ－450/750V塑料绝缘铜芯线，其中一级负荷的消防动照分支线路采用耐火线WDZAN-BYJ－450/750V。
并且所有消防动照分支线路均穿金属管暗敷（金属管应暗敷在不燃烧体结构内且保护层厚度不应小于30mm）或外刷防火涂料在吊顶内敷设，并且通过可挠金属（RG）与所有强弱电终端设备相联接。
4.低压电缆均采用阻燃交联型WDZA-YJY-0.6/1KV聚乙烯绝缘聚乙烯护套铜芯电力电缆，沿金属电缆桥架(CT)在低配间内敷设至楼层配电柜。
二、编制依据1.《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第1部分：一般规定》GB12706.1-91；2.《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第3部分：交联聚乙烯绝缘电力电缆》GB12706.3-91；3.《电缆的导体》GB/T39564.《电力电缆工程设计规范》GB50217；5.《电线电缆交货盘》GB4005；6.《电缆外护套》GB/T2952；7.《电线电缆识别标志方法》GB6995；8.《电线电缆电性能试验方法》GB/T3048.三、使用范围1.运行环境条件：海拔高度：≤2000M；环境温度：－10℃～＋55℃；相对湿度：≤95%。
2.运行条件：/U：8.7/10KV，0.6/1KV；电力电缆系统标称电压U电线标称电压U/U：450/750V；系统频率：50Hz。

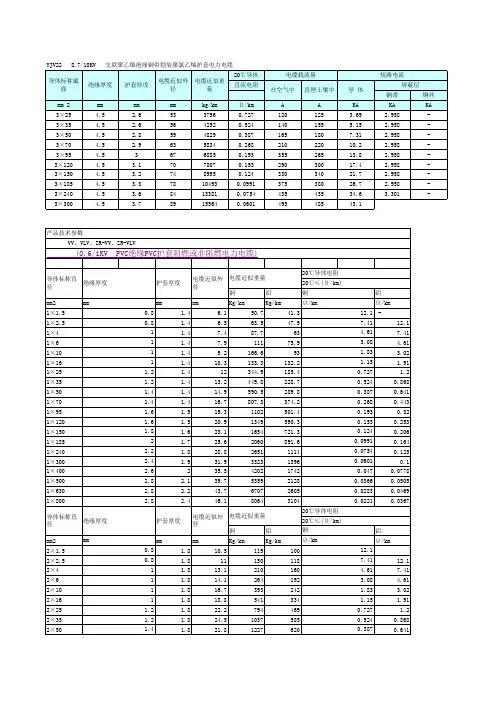

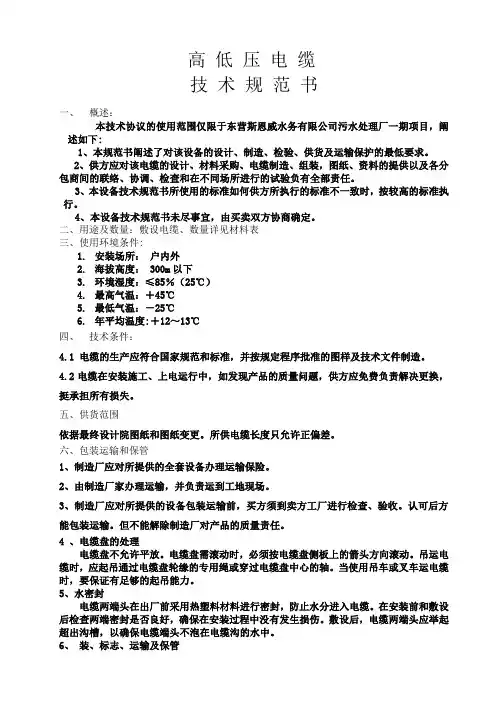

高低压电缆技术规范书一、概述：本技术协议的使用范围仅限于东营斯恩威水务有限公司污水处理厂一期项目，阐述如下:1、本规范书阐述了对该设备的设计、制造、检验、供货及运输保护的最低要求。
2、供方应对该电缆的设计、材料采购、电缆制造、组装，图纸、资料的提供以及各分包商间的联络、协调、检查和在不同场所进行的试验负有全部责任。
3、本设备技术规范书所使用的标准如何供方所执行的标准不一致时，按较高的标准执行。
4、本设备技术规范书未尽事宜，由买卖双方协商确定。
二、用途及数量：敷设电缆、数量详见材料表三、使用环境条件:1.安装场所：户内外2.海拔高度： 300m以下3.环境湿度：≤85％（25℃）4.最高气温：＋45℃5.最低气温：－25℃6.年平均温度:＋12～13℃四、技术条件：4.1 电缆的生产应符合国家规范和标准，并按规定程序批准的图样及技术文件制造。
4.2电缆在安装施工、上电运行中，如发现产品的质量问题，供方应免费负责解决更换，挺承担所有损失。
五、供货范围依据最终设计院图纸和图纸变更。
所供电缆长度只允许正偏差。
六、包装运输和保管1、制造厂应对所提供的全套设备办理运输保险。
2、由制造厂家办理运输，并负责运到工地现场。
3、制造厂应对所提供的设备包装运输前，买方须到卖方工厂进行检查、验收。
认可后方能包装运输。
但不能解除制造厂对产品的质量责任。
4 、电缆盘的处理电缆盘不允许平放。
电缆盘需滚动时，必须按电缆盘侧板上的箭头方向滚动。
吊运电缆时，应起吊通过电缆盘轮缘的专用绳或穿过电缆盘中心的轴。
当使用吊车或叉车运电缆时，要保证有足够的起吊能力。
5、水密封电缆两端头在出厂前采用热塑料材料进行密封，防止水分进入电缆。
在安装前和敷设后检查两端密封是否良好，确保在安装过程中没有发生损伤。
敷设后，电缆两端头应举起超出沟槽，以确保电缆端头不泡在电缆沟的水中。
6、装、标志、运输及保管7.1 外护套标志外护套表面印有电缆制造厂、型号、电压、规格、生产年份和计米的连续标志。
高低压电力电缆及低压控制缆技术规格书第一条技术要求1、名称：2、操作环境：2.1环境温度：-30℃~50℃2.2相对湿度：50%2.3大气压力：冬季：898.4hPa夏季：885.6hPa2.4使用场所：低压配电室2.5地震烈度：8 度2.6海拔高度不超过1500m。
3、执行标准：GB/T12706.2-20024、产品型号：-1000 YJV-1000 VV-1000 DJYVP-300 RVVP-450 YJV-12KV VV22YZW-5005、产品适用范围：适用于交流额定电压10KV及以下输配电线路作配送电能用。
6、产品使用特性：6.1、额定电压10/12KV。
低压控制缆额定电压450/750V。
6.2、高压电缆长期允许工作温度为90℃，低压电缆长期允许工作温度为-30℃～100℃。
7、工艺要求：7.1、导体应符合GB/T3956—97的规定，导体采用无氧铜，表面应光洁、无油污、无损伤绝缘的毛刺、锐边或断裂的单线，铜导体的纯度≥99.99%。
7.2、绝缘采用交联聚乙烯塑料绝缘，绝缘层的厚度应符合GB/T12706.2-2002的规定。
7.3、成缆绝缘线芯应绞合成缆，最外层的绞合方向为右向，其绞合节距为应不大于外径的60倍。
缆芯外绕包塑料或其他非吸湿性材料。
7.4、护套护套材料为聚氯乙稀护套材料。
8、试验：8.1、导体直流电阻应符合GB/T3956—97的规定。
8.2、绝缘线芯应经受交流50HZ的火花试验。
8.3、高压电缆：交流电压试验；30.5kV/5min不击穿。
低压电力电缆：交流电压试验；3.5 kV/5min不击穿。
控制缆：交流电压试验；2500V/5min不击穿。
9、包装：电缆应成卷或成盘包装，排线整齐，电缆盘应符合GB4005的规定。
10、订货数量：见供货范围表。
11、交货地点：内蒙古鄂尔多斯市盛元水泥有限责任公司。
12、交货时间：高压电力电缆供货范围表：注：要求所有项必须有单项报价，但仍需按招标文件格式报出合价。
YJV高低压电缆技术规格书
————————————————————————————————作者：————————————————————————————————日期：
************箱站系统改造 1KV、10KV YJV22电力电缆
技
术
规
格
书
编制人：
审核人：
审定人：
编制单位：
编制日期：
目录
1. 总则
2. 执行标准
3. 使用特性
4. 主要技术要求
5. 试验
6. 包装、运输
7. 供货范围
8. 其他
1 总则
1.1本技术规格书的适用于1KV、10KV交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆的招标。
它包括电缆的使用性能、技术要求、主要技术性能、安装、试验、包装和运输等方面的要求。
1.2本技术规格书要求电缆能够用于固定敷设在交流50H Z、额定电压1KV或者10KV的电
力输配电线路上作输送电能用。
2 执行标准
Q/TEOR12-2000 （符合国家强制标准的企业产品标准）
GB/T3953-1983 电工圆铜线
GB/T6995-2008 电线电缆识别标志
GB/T8170-1994 数字修约规则
GB/T12706.1-2002 额定电压1kV~35kV挤包绝缘电力电缆及附件
第3部分：额定电压1kV和3kV电缆
GB/T12706.2-2002 《额定电压1kV~35kV挤包绝缘电力电缆及附件》
第2部分：额定电压6kV到10kV电缆
GB/T2951-1997 电缆绝缘和护套材料通用试验方法
GB/T3048.1-3048.12-1994 电线电缆电性能试验方法
GB/T3956-1997 电缆的导体
JB/T8137-1999 电线电缆交货盘
注：本技术规范不论是否标注日期，均执行最新版本。
3 使用特性
3.1 1KV电缆运行条件
3.1.1 系统额定电压（U
/U）：0.6/1 kV。
3.1.2 系统最高运行电压(U
)：1.2kV。
m
3.1.3 系统频率：50Hz。
3.1.4 电缆导体的最高额定温度：120℃。
3.1.5 短路时（最长持续时间不超过5s）电缆导体的最高温度不超过180℃。
3.2 1KV电缆敷设条件
3.2.1 电缆敷设时最小允许弯曲半径应不小于15D；
其中：D—电缆外径，mm；
3.2.2 电缆敷设方式：可以安装在户外，直埋敷设于腐蚀性环境土壤中，具有良好的挡潮防
水功能。
3.3 10KV电缆运行条件
3.3.1 系统额定电压（U
/U）：6/10 kV。
)：6.9/12kV。
3.3.2 系统最高运行电压(U
m
3.3.3 系统频率：50Hz。
3.3.4 电缆导体的最高额定温度：90℃。
3.3.5 短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃。
3.3.6 电缆使用寿命不小于30年。
3.4 10KV电缆敷设条件
3.4.1 多芯电缆敷设时最小允许弯曲半径应不小于15D；
其中：D—电缆外径，mm；
3.4.2 电缆敷设方式：可以安装在户内、户外，敷设于电缆沟、桥架、保护管中、铠装电缆
可直埋在土壤中。
4 技术要求
1KV、10KV交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆技术要求
4.1 导体
4.1.1 导体性能符合GB3956-1997的规定。
4.1.2 导体表面光洁，无油污，无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。
4.2 绝缘
4.2.1 电缆绝缘采用交联聚乙烯（XLPE）电缆料（进口料），其性能符合GB/T12706.2（10 kV）
规定。
绝缘的构造型式应具备耐火特性。
4.2.2 绝缘紧密挤包在导体屏蔽上，且容易剥离而不损伤绝缘体、导体，绝缘表面平整、色泽均匀。
4.2.3 绝缘厚度的标称值为4.5mm（10kV），绝缘厚度的平均值不小于标称值，其最薄处厚度不小于标称值的90%，绝缘偏芯度不大于10%（10kV）。
4.2.4 绝缘线芯识别方法符合GB/T699
5.5-2008的规定。
4.3 屏蔽
电缆屏蔽有导体屏蔽、绝缘屏蔽和金属屏蔽，主绝缘、导体屏蔽和绝缘屏蔽采用0+3三层共挤干法交联工艺。
4.3.1 导体屏蔽
4.3.1.1 导体屏蔽采用交联型半导电内屏蔽料，导体屏蔽标称厚度为0.6mm（10kV）
4.3.1.2 半导电导体屏蔽层均匀地包覆在导体上，表面光滑，无明显绞线凸纹，无尖角、颗粒、烧焦或擦伤的痕迹。
4.3.2 绝缘屏蔽
4.3.2.1 绝缘屏蔽采用交联型可剥离半导电外屏蔽料，绝缘屏蔽标称厚度为0.8mm（10kV）4.3.2.2 绝缘屏蔽是可剥离的，剥离强度为15～35N。
4.3.2.3 绝缘屏蔽层均匀地包覆在绝缘表面；表面光滑，无尖角、颗粒、烧焦或擦伤的痕迹。
4.3.3金属屏蔽
4.3.3.1金属屏蔽由重叠绕包的软铜带组成。
4.3.3.2 铜带标称厚度为0.10mm。
4.4 缆芯及填充物
缆芯间采用非吸湿性聚丙烯（PP）网状撕裂膜进行填充，并采用合适的带子以重叠绕包的方式扎紧。
填充物和包带与电缆的工作温度相适应，对绝缘材料无有害影响。
4.5内衬层
内衬层为挤包聚氯乙烯护套料，任一点最小厚度不小于标称值的85%。
4.6铠装
钢带铠装采用双层镀锌钢带,绕包平整光滑,钢带规格符合GB2952.3-89规定。
4.7 外护套
4.7.1外护套采用ST2型聚氯乙烯护套料。
4.7.2护套厚度的标称值应符合GB/T12706.2-2002规定，其最薄点厚度不小于标称厚度的80%。
4.8标志
成品电缆的外护套上应具有打印的永久性标志（打印深度不超过15%的外护套厚度），其内容应包括：制造厂名称、额定电压、导体规格型号、导体数量、绝缘材料、护套材料、长度、制造年份。
标志应符合GB/T6995.3-2008的规定。
5 试验
5.1 出厂试验
5.1.1 20℃时导体直流电阻试验
，5min
5.1.2 工频耐压试验：3.5 U
5.1.3 每一盘电缆应提供一份出厂试验报告，报告中数据应填写试验中的实测值。
5.1.4 XLPE绝缘热延伸试验。
5.2 抽样试验
5.2.1 结构检查
5.2.2 4h工频耐压试验
电压下局部放电量不大于10PC(10KV)。
5.2.3 局部放电试验：1.73U
5.2.4 击穿试验
5.2.2 热延伸试验
注：卖方应提供完整的试验报告，生产许可证，营业执照，合格证，并在检验时抽验。
6 包装、运输
6.1 电缆妥善包装在符合GB4005-1983及JB/T8137-1999《电线电缆交货盘》规定要求的电缆盘上交货。
6.2 电缆盘外侧及附加标牌标明：
a)制造厂名；
b)电缆型号及规格；
c)出厂编号；
d)标准编号；
e)长度，m；
f)生产许可证号；
g)生产日期；
h)表示电缆盘正确旋转方向的符号。
6.3 运输
a．电缆盘在任何情况下不允许平放；
b．运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆；
c．吊装电缆时，严禁几盘同时吊装。
在车辆等运输工具上，电缆盘必须放稳，并用合适方法固定，防止互撞或翻倒。
7 供货范围
高压电缆规格型号：
规格型号单位数量YJV22-3X50/10KV 米
低压电缆
规格型号单位数量YJV22-4X240+1X120/1KV 米
YJV22-4X185+1X95/1KV 米
8 其他
8.1 本文未提及之处均应符合现行国标
8.2 附图：《*****箱站系统改造（630KVA箱站）》、《********箱站系统改造（800KVA箱站）》
8.3 提供电缆合格证、试验报告等质量证明文件。
