教你学主板维修实例

各式各样主板的故障现象及维修过程1.故障现象:一联想QDI主板,INTER845芯片组,故障为数码卡显FF.检修过程:加测试卡测试,发现主供电没有.接着查电压调整管和电源IC周围电路,发现电源IC的VDD(12V)为0V.沿着VDD往外找发现电路中1RO保险电阻断路,更换后故障排除.2.故障现象:技嘉6BXC主板不亮,而且有时不能软开机,并被人维修过检修过程:首先检查电源开关管没有击穿,将机箱电源的绿线端与地短接以强制开机,电源还是加不上电,测5V端及电源开关端电压正常,从而怀疑电源的某一路负载短路,造成电源保护,在与其它主板对比后,发现+12V组的阻值异常偏低,估计问题就产生于些,一翻检查后发现电源IC(HIP6004)的十八脚(VCC),17脚(LGATE)对地在线电阻很小,更换HIP6004后排除.3.一块P4 TITAN533型号主板,主板能正常点亮,且工作正常,故障为自动关机.检修过程:自动关机一般是由于监控电路保护或电压不稳保护所致,经仔细测量发现监控电路正常,当查到CPU主供电部分的Q63,Q65开关管时,发现其中Q63的控制级接触不良,将其接上后故障排除4.故障现象:一块AOPEN AX6BC PRO(建基)主板不亮检修过程:当短接PWR-SW开关时,只看到测试卡指示灯闪一下,然后无法开机,估计可能是主板有局部短路,造成电源保护.进一步询问用户,用户反映带电安装风扇时曾无意中碰了某处,有火花出现,在对这块主板的电源部分检查中发现给CPU供电的场效应管FDB7030L,肖特基二极管1N5817击穿损坏,更换后故障排除.5.故障现象:一杂牌810主板,故障为工作不稳定(时亮时不亮).检修过程:经查发现外核电压偏低(2.2V),正常为2.5V.沿着2.5v线路查找发现与之相连的一个三极管坏,更换后故障排除.6.故障现象:一块SF694XV A主板不亮检修过程:测CPU的各组供电,发现VCC-CORE仅0.5v,明显异常.查电源开关管Q13,Q14正常,然后检查Q13,Q14的G极控制电压也正常,说明电源控制IC(HIP6021)正常.进一步检查时,发现主供电滤波电容CE35(16V,1000UF)局部爆裂,更换后故障排除7.故障现象:K7TPRO主板开机测试"FF"检修过程:加电测CPU核心供电为1.5V,正常应为1.65V左右,此主板用到电源IC型号为SC1155,排除电容漏电和声管短路后,更换SC1155故障排除.8.故障现象:一技嘉QBI845D-533主板不亮检修过程:经查供电在没有插CPU为1.0v,插上CPU后为0.68v,仔细观察发现其中一个电压调整管底座发黄，更换此管后故障排除。

主板维修教程主板是一台电脑的核心组件，负责连接各个硬件设备，并为它们提供电源和数据传输的能力。

然而，由于长时间的使用或操作不当，主板也可能会出现故障。

本篇教程将向您介绍如何修理主板。

修理主板需要一些基本的技能和专业的工具。

在开始维修之前，请确保您已准备好以下工具：螺丝刀、镊子、焊锡、烙铁、吸锡器、酒精和棉签。

首先，您需要确定主板故障的具体原因。

主板故障可能有很多种可能性，例如电路短路、元件损坏、焊点接触不良等。

您可以通过以下方法检查故障原因：1. 检查是否有明显的物理损坏：检查主板上是否有明显的烧焦、膨胀、破裂等现象。

如果有，您需要更换相应的零部件。

2. 仔细检查焊点：通过放大镜仔细检查主板上的焊点，确保焊接质量良好。

如果发现焊点接触不良或有松动，您可以使用烙铁重新焊接。

3. 使用测试仪器进行故障诊断：如果您拥有合适的测试仪器，如万用表和替代器，您可以通过测量电压和电阻来判断主板上是否存在电路短路或元件损坏。

修复主板的具体步骤如下：1. 断电并卸下主板：首先，关闭电源并断开所有的连接，如电源线、数据线和设备线。

然后使用螺丝刀和镊子小心地卸下主板。

2. 清洁主板：使用酒精和棉签小心地清洁主板上的灰尘、污垢和脏物。

请确保使用酒精清洁的时候，主板仍然是处于干燥的状态。

3. 检查和修复焊点：通过放大镜仔细检查主板上的焊点。

如果发现接触不良的焊点，使用烙铁重新焊接。

如果焊点已经损坏或脱落，您需要更换相应的零部件。

4. 处理电路短路：如果您检测到主板上有电路短路的问题，您可以使用吸锡器将多余的焊锡吸走，并使用烙铁重新焊接。

适当使用绝缘胶带或绝缘棒，以防止短路再次发生。

5. 更换损坏的元件：如果检测到某个元件损坏，如电容、电阻或电感，您可以使用烙铁将其热化，并用焊锡将其从主板上取下。

然后根据需要更换相应的元件，并使用焊锡重新将其固定在主板上。

6. 安装主板：当您完成了修复和更换工作后，请小心地将主板安装回电脑，并重新连接所有线缆。

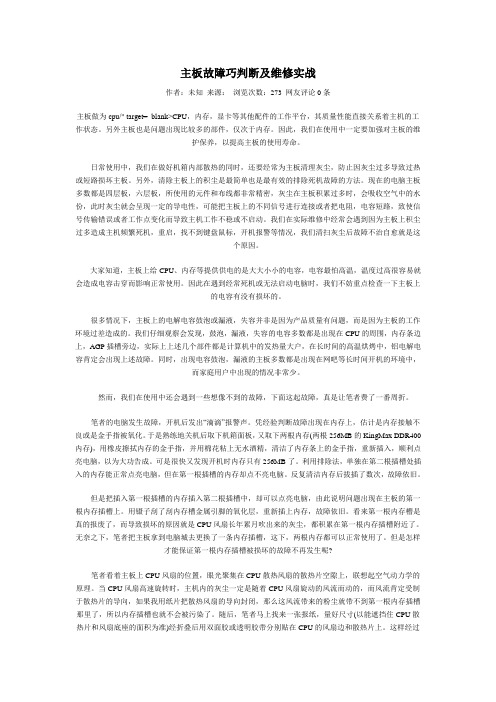

主板故障巧判断及维修实战作者：未知来源：浏览次数：273 网友评论0条主板做为cpu/" target=_blank>CPU，内存，显卡等其他配件的工作平台，其质量性能直接关系着主机的工作状态。

另外主板也是问题出现比较多的部件，仅次于内存。

因此，我们在使用中一定要加强对主板的维护保养，以提高主板的使用寿命。

日常使用中，我们在做好机箱内部散热的同时，还要经常为主板清理灰尘，防止因灰尘过多导致过热或短路损坏主板。

另外，清除主板上的积尘是最简单也是最有效的排除死机故障的方法。

现在的电脑主板多数都是四层板，六层板，所使用的元件和布线都非常精密，灰尘在主板积累过多时，会吸收空气中的水份，此时灰尘就会呈现一定的导电性，可能把主板上的不同信号进行连接或者把电阻，电容短路，致使信号传输错误或者工作点变化而导致主机工作不稳或不启动。

我们在实际维修中经常会遇到因为主板上积尘过多造成主机频繁死机，重启，找不到键盘鼠标，开机报警等情况，我们清扫灰尘后故障不治自愈就是这个原因。

大家知道，主板上给CPU、内存等提供供电的是大大小小的电容，电容最怕高温，温度过高很容易就会造成电容击穿而影响正常使用。

因此在遇到经常死机或无法启动电脑时，我们不妨重点检查一下主板上的电容有没有损坏的。

很多情况下，主板上的电解电容鼓泡或漏液，失容并非是因为产品质量有问题，而是因为主板的工作环境过差造成的。

我们仔细观察会发现，鼓泡，漏液，失容的电容多数都是出现在CPU的周围，内存条边上，AGP插槽旁边，实际上上述几个部件都是计算机中的发热量大户，在长时间的高温烘烤中，铝电解电容肯定会出现上述故障。

同时，出现电容鼓泡，漏液的主板多数都是出现在网吧等长时间开机的环境中，而家庭用户中出现的情况非常少。

然而，我们在使用中还会遇到一些想像不到的故障，下面这起故障，真是让笔者费了一番周折。

笔者的电脑发生故障，开机后发出“滴滴”报警声。

凭经验判断故障出现在内存上，估计是内存接触不良或是金手指被氧化。

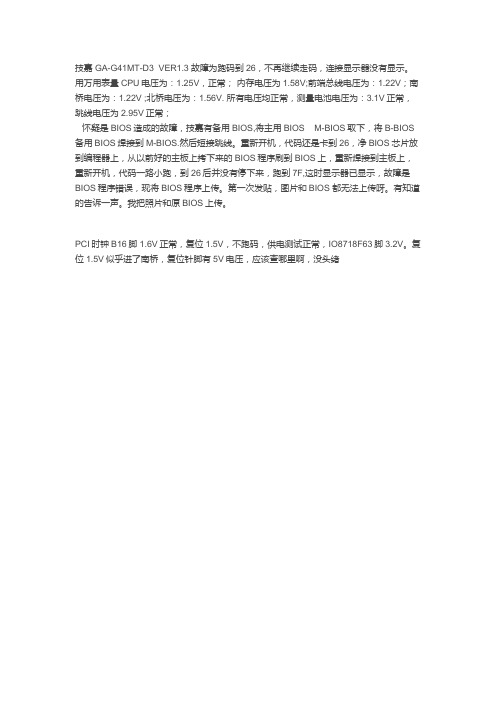

技嘉 GA-G41MT-D3 VER1.3 故障为跑码到26，不再继续走码，连接显示器没有显示。

用万用表量CPU电压为：1.25V，正常；内存电压为1.58V;前端总线电压为：1.22V；南桥电压为：1.22V ;北桥电压为：1.56V. 所有电压均正常，测量电池电压为：3.1V正常，跳线电压为2.95V正常；
怀疑是BIOS造成的故障，技嘉有备用BIOS,将主用BIOS M-BIOS取下，将B-BIOS 备用BIOS焊接到M-BIOS.然后短接跳线。

重新开机，代码还是卡到26，净BIOS芯片放到编程器上，从以前好的主板上拷下来的BIOS程序刷到BIOS上，重新焊接到主板上，重新开机，代码一路小跑，到26后并没有停下来，跑到7F,这时显示器已显示，故障是BIOS程序错误，现将BIOS程序上传。

第一次发贴，图片和BIOS 都无法上传呀。

有知道的告诉一声。

我把照片和原BIOS上传。

PCI时钟B16脚1.6V正常，复位1.5V，不跑码，供电测试正常，IO8718F63脚3.2V。

复位1.5V似乎进了南桥，复位针脚有5V电压，应该查哪里啊，没头绪。

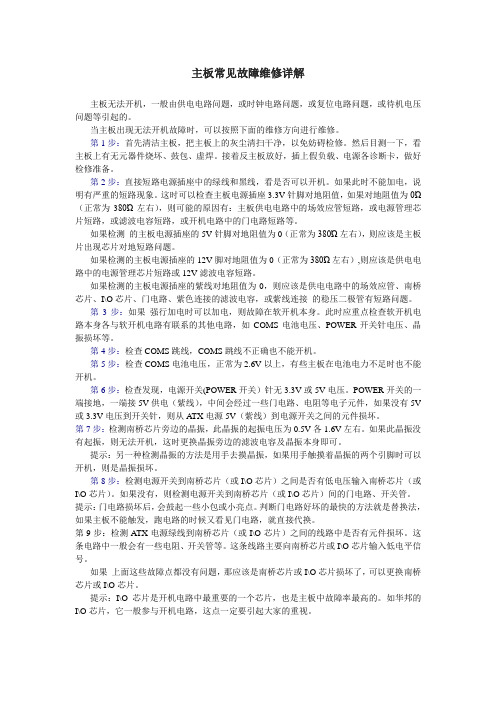

主板常见故障维修详解主板无法开机，一般由供电电路问题，或时钟电路问题，或复位电路问题，或待机电压问题等引起的。

当主板出现无法开机故障时，可以按照下面的维修方向进行维修。

第1步：首先清洁主板，把主板上的灰尘清扫干净，以免妨碍检修。

然后目测一下，看主板上有无元器件烧坏、鼓包、虚焊。

接着反主板放好，插上假负载、电源各诊断卡，做好检修准备。

第2步：直接短路电源插座中的绿线和黑线，看是否可以开机。

如果此时不能加电，说明有严重的短路现象。

这时可以检查主板电源插座3.3V针脚对地阻值，如果对地阻值为0Ώ（正常为380Ώ左右），则可能的原因有：主板供电电路中的场效应管短路，或电源管理芯片短路，或滤波电容短路，或开机电路中的门电路短路等。

如果检测的主板电源插座的5V针脚对地阻值为0（正常为380Ώ左右），则应该是主板片出现芯片对地短路问题。

如果检测的主板电源插座的12V脚对地阻值为0（正常为380Ώ左右）,则应该是供电电路中的电源管理芯片短路或12V滤波电容短路。

如果检测的主板电源插座的紫线对地阻值为0，则应该是供电电路中的场效应管、南桥芯片、I\O芯片、门电路、紫色连接的滤波电容，或紫线连接的稳压二极管有短路问题。

第3步：如果强行加电时可以加电，则故障在软开机本身。

此时应重点检查软开机电路本身各与软开机电路有联系的其他电路，如COMS电池电压、POWER开关针电压、晶振损坏等。

第4步：检查COMS跳线，COMS跳线不正确也不能开机。

第5步：检查COMS电池电压，正常为2.6V以上，有些主板在电池电力不足时也不能开机。

第6步：检查发现，电源开关(POWER开关）针无3.3V或5V电压。

POWER开关的一端接地，一端接5V供电（紫线），中间会经过一些门电路、电阻等电子元件，如果没有5V 或3.3V电压到开关针，则从A TX电源5V（紫线）到电源开关之间的元件损坏。

第7步：检测南桥芯片旁边的晶振，此晶振的起振电压为0.5V各1.6V左右。

完整版自学主板维修教程第一部分：准备工作在进行主板维修之前，我们需要做好以下准备工作：1.工具准备：电子螺丝刀，铅笔刷，吸锡线，锡焊台，热风枪，万用表等。

2.环境准备：选择一个干燥、无尘的工作环境，确保避免静电干扰。

3.材料准备：备用电容，备用IC芯片等。

第二部分：故障检测1.分析问题：首先，我们需要搞清楚主板出现了什么问题，可能的原因有电源问题、电容器短路、IC芯片损坏等。

2.检查电源：检查主板上的电源是否工作正常，可以使用万用表进行电压测试。

3.检查元件：检查主板上的元件是否正常，特别是电容器、二极管等，如果发现电容器有鼓包、渗漏等情况，说明需要更换。

4.检查IC芯片：使用万用表检查主板上的IC芯片是否损坏，比如是否有短路现象。

5.分析故障：根据以上检查结果，分析出主板可能的故障原因。

第三部分：维修方法根据主板的故障情况，选择合适的维修方法：1.更换元件：如果发现电容器或二极管等元件损坏，可以用电子螺丝刀将其拆下，然后使用铅笔刷清洁焊盘，最后用锡焊台重新焊接新元件。

2.更换IC芯片：如果发现IC芯片短路或损坏，可以使用吸锡线吸掉原来的锡，然后用热风枪将IC芯片加热，待IC芯片表面的焊盘融化后，用电子螺丝刀轻轻拆下，最后用锡焊台重新焊接新IC芯片。

3.修复电路板：如果发现主板上的电路板有断路或烧毁等情况，可以使用万用表找到故障位置，然后使用焊锡将断路处重新连接。

第四部分：测试与调试维修完成后，需要对主板进行测试与调试，确保故障已经修复：1.检查焊接：检查修复的元件或IC芯片是否焊接正常，特别是焊盘是否焊接牢固。

2.进行电源测试：将主板连接到电源上，测试电压是否正常。

3.进行信号测试：连接显示器和键盘后，开机测试各个接口是否工作正常。

4.运行稳定性测试：运行一段时间的稳定性测试，确保主板在长时间使用中没有问题。

第五部分：维修常见问题在维修的过程中，可能会遇到一些常见问题，下面是一些解决方法：1.静电干扰：避免产生静电干扰，可以使用静电手环或在桌面上放置静电垫，也可以使用吹气球吹去静电。

主板故障常用维修方法主板故障常用维修方法主板是整个计算机系统中非常重要的部件，它可以说成是一台计算机的基础躯干，下面是店铺分享的主板故障常用维修方法，一起来看一下吧。

1、观察法检查是否有异物掉进主板的元器件之间。

如果在拆装机箱时，不小心掉入的导电物卡在主板的元器件之间，就可能会导致“保护性故障”。

另外，检查主板与机箱底板间是否因少装了用于支撑主板的小铜柱;是否主板安装不当或机箱变形、而使主板与机箱直接接触，使具有短路保护功能的电源自动切断电源供应。

检查主板电池:如果电脑开机时不能正确找到硬盘、开机后系统时间不正确、CMOS设置不能保存时，可先检查主板CMOS跳线，将跳线改为“NORMAL”选项(一般是1-2)然后重新设置。

如果不是CMOS跳线错误，就很可能是因为主板电池损坏或电池电压不足造成的，请换个主板电池试试。

检查主板北桥芯片散热效果:有些杂牌主板将北桥芯片上的散热片省掉了，这可能会造成芯片散热效果不佳，导致系统运行一段时间后死机。

遇到这样的情况，可安装自制的散热片，或加个散热效果好的机箱风扇。

检查主板上电容:主板上的铝电解电容(一般在CPU插槽周围)内部采用了电解液，由于时间、温度、质量等方面的原因，会使它发生“老化”现象，这会导致主板抗干扰指标的下降影响机子正常工作。

我们可以购买与“老化”容量相同的电容，准备好电烙铁、焊锡丝、松香后，将“老化”的替换即可。

仔细检查主板各插头、插座是否歪斜，电阻、电容引脚是否相碰，表面是否烧焦，芯片表面是否开裂，主板上的铜箔是否烧断;触摸一些芯片的表面，如果异常发烫，可换一块芯片试试;遇到有疑问的地方，借助万用表量一下。

2、除尘法主板的面积较大，是聚集灰尘较多的地方。

灰尘很容易引发插槽与板卡接触不良，另外，主板上一些插卡、芯片采用插脚形式，也常会因为引脚氧化而接触不良。

建议用羊毛刷轻轻刷去主板上的灰尘，一定注意不要用力过大或动作过猛，以免碰掉主板表面的贴片元件或造成元件的松动以致虚焊。

一客户主机开不了机，打开机箱没发现明显故障，按开机按钮发现CPU风扇微微动一下，换电源结果一样，根据经验主板存在短路。

给客户修主板150-250元，客户说修的不稳定，坚决换同样主板，最后600元敲定。

客户走后，开始维修旧主板：主板是华硕M5A97 LE R2.01、故障分析：风扇动一下就停，说明主板存在短路，一启动就保护，2、为了区分是CPU供电或是其它地方短路，去掉CPU12V供电插头试机，主板能加电，说明故障在12V供电。

2、用万用表测CPU供电12V对地电阻只有0.02，存在严重短路4、测CPU供电场效应管和滤波电容全部对地短路，（因各相供电是并联）一时测不出哪个原件短路。

5、为了尽快找出短路原件，决定用电流法，因为哪个原件短路，流过的电流就大，发热就快。

把CPU、内存全部拔掉，把电源所有插头也拔掉，把电源的绿线和黑线短接，让电源开始工作，一切准备好，把CPU插头带电插到主板，妈呀！没来得及拍照，一股青烟冒起，赶紧断电，短路原件已烧段。

6、是个贴片无极性电容，立马更换7、测试对地电阻已正常8、上电试机这种方法对存在短路的主板、显卡都有效，但必须知道额定电压，最好是用功率大的直流可调电源，先从低电压慢慢升，一边调一边观察或用手触摸短路区域原件，一般功率较大的短路原件烧不开，但发热快，功率小的原件会烧毁烧炸，为了便于观察，尽量从低电压慢慢调至额定电压，这种方法注意一下几点：1、一边调电压一边观察或用手触摸短路区域原件2、强制加电时间尽量短，要快3、去掉其它可插拔外设，防止烧毁4、加电前最好把可疑区域原件拍照，因为短路原件可能会直接烧毁，原件上面的参数无法看到我这块主板短路是个无极性贴片电容，参数没什么高要求，只有大小合适就能更换。

主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助！一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。

1.检查主板上的主要元件有无烧伤的痕迹，重点观察南北桥、I/O、供电MOS管，如发现有明显的烧伤，则首先要将烧伤的部分给予更换。

由于南桥的表面颜色较深，轻微的烧伤痕迹可能不太容易观察到，这种时候，我们可以把板子倾斜一定的角度，对着日光或灯光进行查看。

在看有否烧伤的同时，还要闻一下主板上是否有刺激性的气味，这也是主板是否有烧伤的依据之一。

2.检查主板上PCB是否有断线、磕角、掉件等人为故障，如有此类故障，则首先进行补线、补件的工作。

观察的主要方向是主板的边缘以及背面。

二、未插ATX电源前的量测如果确定客户描述的故障是主板不上电，则首先要用万用表的二极管档量测主板上是否有短路的地方（其方法是将万用表打到二极管档位，红表笔接地黑表笔接欲测试点，我们可称其为量测对地阻值），千万不可直接上电，不然可能会导致短路的现象更加严重，引起其它元件的烧毁。

1.量测ATX电源座上的3.3V、5V、5VSB、12V电压是否有对地短路现象，通常来说，其对地的阻值应在100以上，如果有在100以下的现象，则有可能处于短路状态（PS：新款的主板，3.3V电压对地的正常值阻可能在100左右，所以这个100的数值只可以作为参考性的数字，而非准确的指标，最好的方法是找一块同样的主板来进行对比量测）。
