(总)水利单元工程第一部分土建部分质评表

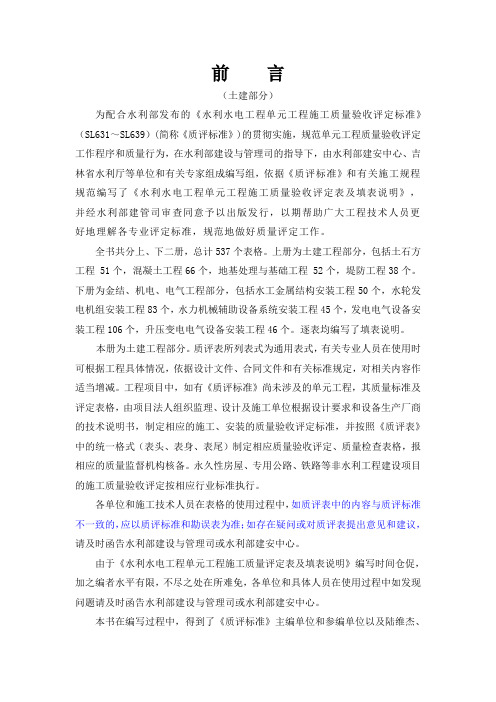

前言（土建部分）为配合水利部发布的《水利水电工程单元工程施工质量验收评定标准》（SL631～SL639）(简称《质评标准》)的贯彻实施，规范单元工程质量验收评定工作程序和质量行为，在水利部建设与管理司的指导下，由水利部建安中心、吉林省水利厅等单位和有关专家组成编写组，依据《质评标准》和有关施工规程规范编写了《水利水电工程单元工程施工质量验收评定表及填表说明》，并经水利部建管司审查同意予以出版发行，以期帮助广大工程技术人员更好地理解各专业评定标准，规范地做好质量评定工作。

全书共分上、下二册，总计537个表格。

上册为土建工程部分，包括土石方工程 51个，混凝土工程66个，地基处理与基础工程 52个，堤防工程38个。

下册为金结、机电、电气工程部分，包括水工金属结构安装工程50个，水轮发电机组安装工程83个，水力机械辅助设备系统安装工程45个，发电电气设备安装工程106个，升压变电电气设备安装工程46个。

逐表均编写了填表说明。

本册为土建工程部分。

质评表所列表式为通用表式，有关专业人员在使用时可根据工程具体情况，依据设计文件、合同文件和有关标准规定，对相关内容作适当增减。

工程项目中，如有《质评标准》尚未涉及的单元工程，其质量标准及评定表格，由项目法人组织监理、设计及施工单位根据设计要求和设备生产厂商的技术说明书，制定相应的施工、安装的质量验收评定标准，并按照《质评表》中的统一格式（表头、表身、表尾）制定相应质量验收评定、质量检查表格，报相应的质量监督机构核备。

永久性房屋、专用公路、铁路等非水利工程建设项目的施工质量验收评定按相应行业标准执行。

各单位和施工技术人员在表格的使用过程中，如质评表中的内容与质评标准不一致的，应以质评标准和勘误表为准；如存在疑问或对质评表提出意见和建议，请及时函告水利部建设与管理司或水利部建安中心。

由于《水利水电工程单元工程施工质量评定表及填表说明》编写时间仓促，加之编者水平有限，不尽之处在所难免，各单位和具体人员在使用过程中如发现问题请及时函告水利部建设与管理司或水利部建安中心。

水利水电建筑安装工程质量等级评定标准一、单元工程质量等级评定标准水利水电建设工程质量等级，按国家规定划分为“合格”和“优良”两级。

《评定标准（一）》至《评定标准（六）》的质量等级标准及评定方法归纳分述如下：1、《评定标准（一）》对水工建筑工程的质量检查内容分为质量检查项目和质量检测项目。

其质量评定标准为：在主要检查项目符合质量标准的前提下，凡其他检查项目基本符合质量标准，检测项目检测点总数中有70%及其以上符合质量标准的，即评定为质量合格；凡其他检查项目符合质量标准，检测项目检测点总数中有90%及其以上符合质量标准的，即评定为质量优良。

2、《评定标准（二）》～《评定标准（四）》对金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备安装工程的质量检查内容分为主要检查项目与一般检查项目。

其质量评定标准为：在主要检查项目全部符合质量标准的前提下，一般检查项目的实测点有90%及其以上符合质量标准，其余基本符合质量标准的，即评定为质量合格；在合格的基础上，有50%及其以上的检查项目达到优良标准（其中主要检查项目必须达到优良）的，即评定为质量优良。

3、《评定标准（五）》～《评定标准（六）》对电气设备安装、发电、升压变电工程的质量检查（检验），同样分为主要检查（检验）项目与一般检查（检验）项目，并将操作试验内容直接放在单元质量评定中作为单项参与评定。

其单元工程质量评定标准为：主要检查（检验）项目全部符合质量标准，一般检查（检验）项目基本符合质量标准，操作试验或试运行符合要求，即评定为质量合格，凡主要检查（检验）项目和一般检查（检验）项目均全部符合质量标准，且操作试验、试运行或交接验收符合要求，各项技术指标非军事区以或优于《规范》规定的，即评定为质量优良。

4、《评定标准（七）》对碾压土石坝及砌石坝工程的质量验评为（1）保证项目；（2）基本项目；（3）允许偏差项目三类。

其质量评定的基本标准为：合格：保证项目符合相应的质量标准；基本项目符合相应的合格标准；允许偏差项目每项有≥70%的测点符合质量标准。

水利水电工程施工质量检验与评定规程SL 176—2007替代SL176—19961总则1.0.1为加强水利水电工程建设质量管理，保证工程施工质量，统一施工质量检验与评定方法，使施工质量检验与评定工作标准化、规范化，特制订本规程。

1.0.2本规程适用于大、中型水利水电工程及符合下列条件的小型水利水电工程施工质量检验与评定。

其他小型工程可参照执行。

1坝高30m以上的水利枢纽工程；24级以上的堤防工程；3总装机10MW以上的水电站；4小（1）型水闸工程。

1.0.3水利水电工程施工质量等级分为“合格”、“优良”两级。

合格等级是必须达到的等级，政府验收时，只按“合格”确定工程质量等级。

优良等级是为工程质量创优或执行合同约定而设置。

1.0.4项目法人（含建设单位、代建机构，下同）、监理单位（含监理机构，下同）、勘测单位、设计单位、施工单位等参建单位及工程质量检测单位等，应按国家和行业有关规定，建立健全工程质量管理体系，做好工程建设质量管理工作。

1.0.5水行政主管部门及其委托的工程质量监督机构对水利水电工程施工质量检验与评定工作进行监督。

1.0.6本规程引用的主要标准如下：《质量管理体系基础和术语》（GB/T 19000-2000 idt ISO 9000：2000）《数值修约规则》（GB8170-87）《锚杆喷射混凝土支护技术规范》（GB50086-2001）《建筑工程施工质量验收统一标准》（GB50300-2001）《混凝土强度检验评定标准》（GBJ 107-87）《水闸施工规范》（SL27-91）《水工碾压混凝土施工规范》（SL53-94）《水利工程建设项目施工监理规范》（SL288-2003）《水工混凝土施工规范》（SLJ207-82）《测量误差及数据处理》（JJG1027-91）《测量不确定度评定与表示》（JJF1059-1999）《公路工程质量检验评定标准土建工程》（）《公路工程质量检验评定标准机电工程》（）1.0.7水利水电工程施工质量检验与评定，除应符合本规程要求外，尚应符合国家及行业现行有关标准的规定。

ICS93.160P59SL中华人民共和国水利行业标准SL176—2007替代SL176-1996水利水电工程施工质量检验与评定规程Inspection and assessment specification for constructionalquality of hydraulic and hydroelectric engineering2007-7-14发布2007-10-14实施中华人民共和国水利部发布前言根据水利部2004年技术标准修订计划，按照《水利技术标准编写规定》（SL1—2002）的要求，修订《水利水电工程施工质量评定规程（试行）》（SL176—1996），并更名为《水利水电工程施工质量检验与评定规程》。

本标准共5章，11节，84条和7个附录。

与原规程相比，增补和调整的内容主要包括以下几个方面：——扩大了本规程适用范围；——修订了质量术语、增加了新的术语；——修订了项目划分原则及项目划分程序，新增引水工程、除险加固工程项目划分原则。

纳入了《堤防工程施工质量评定与验收规程（试行）》SL239－1999的有关条款——增加了见证取样条款；——增加了检验不合格的处理条款及水利水电工程中涉及其他行业的建筑物施工质量检验评定办法的条款；——增加了委托水利行业质量检测机构抽样检测的条款；——修订了质量事故检查的条款；——增加了工程质量缺陷备案条款；——增加了砂浆、砌筑用混凝土强度检验评定标准；——修订了质量评定标准；——修订了质量评定工作的组织与管理；——增加了附录A水利水电工程外观质量评定办法、附录B水利水电工程质量缺陷备案表格式、附录C普通混凝土试块试验数据统计方法、附录D喷射混凝土抗压强度验收条件、附录E 砂浆、砌筑用混凝土强度检验评定标准、附录F重要隐蔽单元工程（关键部位单元工程）质量核定签证表、附录G水利水电工程项目施工质量评定表；——将原规程附录A水利水电枢纽工程项目划分表、附录B渠道及堤防工程项目划分表修定补充后列入条文3.1.1说明中，作为项目划分示例；——删去原规程附录C水利水电工程质量评定报告格式；在附录后加入了“标准用词说明”。

第一章、总则第1.0.1条根据**治理工程的施工要求，遵循国家的规范要求，体现设计意图，统一工程质量评定标准和方法，确保工程建设施工质量，特编制本标准。

第1.0.2条本质量检验评定标准编制依据主要是：（1）S L52-93《水利水电工程施工测量规范》（2）S DJ206-82《水利水电工程砼施工规范》（3）SL206-98《堤防工程施工规范》（4）SDJ249-88《水利水电基本建设单元工程质量等级评定标准》（5）SL176-96《水利水电工程施工质量评定规程（试行）》（6）SL239-1999《堤防工程施工质量评定与验收规程》（7）SL223-1999《水利水电建设工程验收规程》第1.0.3条本验评标准只适用于本工程。

第二章、质量检验评定项目的划分第2.0.1条**治理工程质量按单位工程、分部工程和单元工程划分并进行检验评定。

第2.0.2条为了便于施工管理，**治理工程作为一个项目工程评定，并按Ⅰ、Ⅱ标段分为两个扩大项目工程，其单位、分部、分项、单元工程划分见附表。

第三章、质量评定等级及规定第3.0.1条 评定标准第3.0.1.1条 水利水电工程施工质量等级评定依据：(1)水利部颁《评定标准》和国家及水利水电行业有关施工规程、规范及技术标准。

(2)经批准的设计文件、施工图纸、设计修改通知书、及有关技术文件。

(3)工程承发包合同中采用的技术标准。

第3.0.2条 单元工程质量评定标准。

第3.0.2.1条 本工程的单元、分部、单位工程质量评定都分为“合格”与“优良”两个等级。

单元工程质量等级评定标准如下：说明：1、本标准中“基本符合”指虽与检验评定表中质量指标或要求略有出入，但不影响安全运行和设计效益。

2、单元工程检测项目合格率计算。

％检测点个数合格点个数合格率＝100 第3.0.2.2条 单元工程(或工序)质量达不到《评定标准》合格规定时，必须及时处理。

其中质量等级按下列规定确定：(1)全部返工重做的可重新评定质量等级。

水利工程项目划分表格3.1项目名称3.1.1水利水电工程质量检验与评定应进行项目划分。

项目按级划分为单位工程、分部工程、单元(工序)工程等三级。

3.1.2工程中永久性房屋(管理设施用房)、专用公路、专用铁路等工程项目，可按相关行业标准划分和确定项目名称。

3.2项目划分原则3.2.1水利水电工程项目划分应结合工程结构特点、施工部署及施工合同要求进行，划分结果应有利于保证施工质量以及施工质量管理。

3.2.2单位工程项目的划分应按下列原则确定:1枢纽工程，一般以每座独立的建筑物为一个单位工程。

当工程规模大时，可将一个建筑物中具有独立施工条件的一部分划为一个单位工程。

2堤防工程，按招标标段或工程结构划分为单位工程。

规模较大的交叉联结建筑物及管理设施以每座独立的建筑物为一个单位工程。

3引水(渠道)工程，按招标标段或工程结构划分单位工程。

大、中型引水(渠道)建筑物以每座独立的建筑物为一个单位工程。

4除险加固工程，按招标标段或加固内容，并结合工程量划分单位工程。

3.2.3分部工程项目的划分应按下列原则确定:1枢纽工程，土建工程按设计的主要组成部分划分。

金属结构及启闭机安装工程和机电设备安装工程按组合功能划分。

2堤防工程，按长度或功能划分。

3引水(渠道)工程中的河(渠)道按施工部署或长度划分。

大、中型建筑物按工程结构主要组成部分划分。

4除险加固工程，按加固内容或部位划分。

5同一单位工程中，各个分部工程的工程量(或投资)不宜相差太大，每个单位工程中的分部工程数目，不宜少于5个。

3.2.4单元工程项目的划分应按下列原则确定:1按《水利不电基本建设工程单元工程质量等级评定标准(试行)》(SDJ 249.1~6-88,SL 38-92及SL 239-1999)(以下简单简称《单元工程评定标准》)规定进行划分。

2河(渠)道开挖、填筑及衬砌单元工程划分界限宜设在变形缝或结构缝处，长度一般不大于100m。

同一分部工程中各单元工程的工程量(或投资)不宜相差太大。

水农田水利工程表范本(doc 52页)目录1、注水法实验记录2、机电单元工程质量评定表3、控制保护安装单元工程质量评定表4、电气接地装置单元工程质量评定表5、电缆线路安装单元工程质量评定表6、工程质量控制资料表7、施工测量成果报验单8、施工放样报验单9、施工放样报验单10、隐蔽工程、关键工程质量检验记录11、土方回填单元工程质量检查评定表12、水利机械系统管路安装单元工程质量评定表13、水泥砂浆质量评定表14、单位工程施工质量评定表15、分部工程施工质量评定表16、蓄水池单元工程质量评定表17、设备安装单元工程质量评定表18、排水阀安装工序质量评定表19、球阀安装工序质量评定表20、伸缩节安装工序质量评定表21、基础工序质量评定表22、水源井泵房单元工程质量评定表23、装饰抹灰单元工程质量评定表24、砖砌体单元工程质量评定表25、闸井单元工程质量检验评定表26、小管出流器安装单元工程质量评定表27、滴灌管道安装单元工程质量评定表28、快速接头安装单元工程质量评定表29、滴灌头单元工程质量评定表30、出水桩单元工程质量评定表31、变压器安装单元工程质量评定表小型农田水利工程注水法实验记录工程名称志丹县2011年小型农田水利重点县建设工程Ⅰ标段试验日期年月日桩号及地段管道内径（mm）管材种类接口种类试验长度（m）工作压力（Mpa）实验压力（Mpa）10min降压值（Mpa）允许渗水量（L/min.km）注水时间（h）侵泡时间（h）稳压时间(min)外观检查试验结论施工单位渭南水利建筑工程有限责任公司项目负责人监理单位延安江河监理有限公司项目负责人设计单位项目负责人建设单位项目负责人小型农田水利工程电机单元工程质量评定表单位工程名称志丹县2011年小型农田水利重点县建设工程Ⅰ标段单元工程量分部工程名称第二分部水源工程机电部分施工单位渭南水利建筑工程有限责任公司单元工程名称、部位检验日期年月日项检查质量标准检验记录结论次项目1 一般规定国家标准外观无损伤，漆层完好、标志齐全、正确、清楚2 接地符合设计要求3 轴承温度滚动轴承不超过75℃4 电动机电流不超过额定值（1=110A）5 转到部分检查运转中无振动和响声，运转不应松动和渗漏检验结果共检验项，合格项，其中优良项，优良率%评定意见单元工程质量等级主要检查项目全部符合质量标准，一般检查项目中%符合质量标准。
