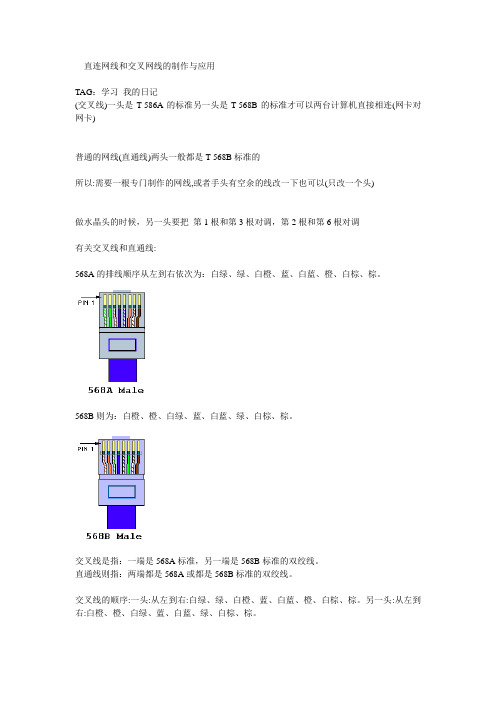

直连网线和交叉网线的制作与应用TAG：学习我的日记(交叉线)一头是T-586A的标准另一头是T-568B的标准才可以两台计算机直接相连(网卡对网卡)普通的网线(直通线)两头一般都是T-568B标准的所以:需要一根专门制作的网线,或者手头有空余的线改一下也可以(只改一个头)做水晶头的时候，另一头要把第1根和第3根对调，第2根和第6根对调有关交叉线和直通线:568A的排线顺序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

568B则为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

交叉线是指：一端是568A标准，另一端是568B标准的双绞线。

直通线则指：两端都是568A或都是568B标准的双绞线。

交叉线的顺序:一头:从左到右:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

另一头:从左到右:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

直通线的顺序:两头一样(从左到右)两头全是:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕/或者两头全是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

使用直通线的情况：1. 将交换机或HUB与路由器连接；2. 计算机（包括服务器和工作站）与交换机或HUB连接。

使用交叉线的情况：1．交换机与交换机之间通过UPLINKS口连接；2．HUB与交换机连接；3．HUB与HUB之间连接；4．两台PC直接相连(网卡对网卡)；5．路由器接口与其它路由器接口的连接；6．Ethernet接口的ADSL Modem连接到PC机的网卡接口。

简单点就是说，同一层设备相连用交叉线，不同一层设备相连用直连线。

或者说，如果两个端口的类型相同，就使用交叉线；如果两个端口类型不同，则使用直连线。

至于两台计算机直接相连后的设置:用正确的网线连好以后,自动获取IP也可以,配置一下家庭网络向导或者把两台机器的IP分别设置成:192.168.0.1和192.168.0.2(类似即可) 就可以传数据了。

双绞线的标准接法双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ—45连接器(俗称水晶头）将各种网络设备连接起来。

双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。

超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种.如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。

一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明.双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

将水晶头的尾巴向下（即平的一面向上），从左至右，分别定为1 2 3 4 5 6 7 8，以下是各口线的分布T568A线序1 2 3 4 5 6 78绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 78橙白橙绿白蓝蓝白绿棕白棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号——对应.10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对（8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。

例如，我们可同时用其中一对绞线来实现语音通讯。

100BASE—T4 RJ—45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞,4、5双绞，7、8双绞.一般地直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

具体连接情况：1)对等网(两台计算机的网卡直接互连）:采用交叉线接法，网线两端接法不同。

2）网卡与交换机（或HUB）：采用直通线接法，网线两端接法相同. 3）交换机与交换机(或HUB）级联：采用交叉线接法，网线两端接法不同。

双绞线的简介与分类！1、双绞线：作为⼀种传输介质它是由⼆根包着绝缘材料的细铜线按⼀定的⽐率相互缠绕⽽成。

图为超五类双绞线，由四对相互缠绕的线对构成，共⼋根线。

2、为什么要把⼆根线双绞？因为这种相互缠绕改变了电缆原有的电⼦特性。

这样不但可以减少⾃⾝的串扰，也可以最⼤程度上防⽌其它电缆上的信号对这对线缆上的⼲扰。

3、双绞线分类：1)双绞线按其绞线对数可分为：2对，4对，25对。

（如2对的⽤于电话，4对的⽤于⽹络传输，25对的⽤于电信通讯⼤对数线缆）2)按是否有屏蔽层可分为：屏蔽双绞线（STP）与⾮屏蔽双绞线（UTP）两⼤类。

3)按频率和信噪⽐可分为：3类，4类，5类和超5类。

现在很多地⽅已经⽤上了六类线甚⾄七类线。

⽤在计算机⽹络通信⽅⾯⾄少是3类以上。

以下列出各类线说明：⼀类：主要⽤于传输语⾳（⼀类标准主要⽤于⼋⼗年代初之前的电话线缆），不⽤于数据传输。

⼆类：传输频率为1MHz，⽤于语⾳传输和最⾼传输速率4Mbps的数据传输，常见于使⽤4Mbps规范令牌传递协议的旧的令牌⽹。

.I"三类:指⽬前在ANSI和EIA/TIA568标准中指定的电缆。

该电缆的传输频率为16MHz,⽤于语⾳传输及最⾼传输速率为10Mbps的数据传输，主要⽤于10base-T四类:该类电缆的传输频率为20MHz,⽤于语⾳传输和最⾼传输速率16Mbps的数据传输，主要⽤于基于令牌的局域⽹和10base-T/100base-T。

五类:该类电缆增加了绕线密度,外套⼀种⾼质量的绝缘材料,传输频率为100MHz,⽤于语⾳传输和最⾼传输速率为100Mbps的数据传输，主要⽤于100base-T和10base-T⽹络，这是最常⽤的以太⽹电缆。

4、双绞线的性能指标对于双绞线,⽤户最关⼼的是表征其性能的⼏个指标。

这些指标包括衰减、近端串扰、阻抗特性、分布电容、直流电阻等。

(1)衰减.60衰减(Attenuation)是沿链路的信号损失度量。

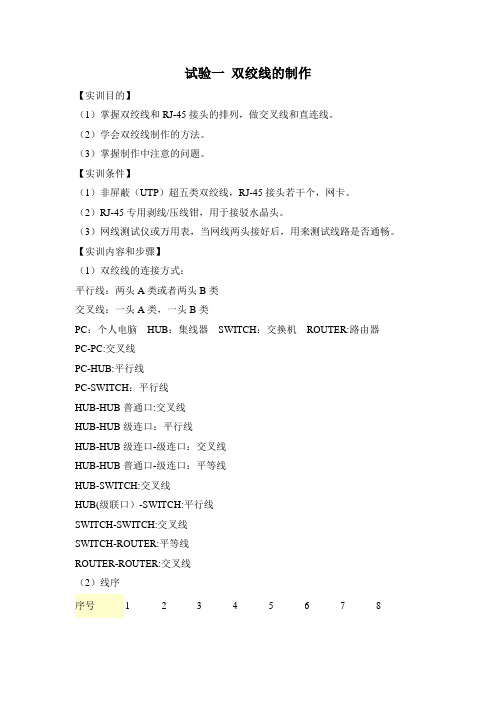

试验一双绞线的制作【实训目的】（1）掌握双绞线和RJ-45接头的排列，做交叉线和直连线。

（2）学会双绞线制作的方法。

（3）掌握制作中注意的问题。

【实训条件】（1）非屏蔽（UTP）超五类双绞线，RJ-45接头若干个，网卡。

（2）RJ-45专用剥线/压线钳，用于接驳水晶头。

（3）网线测试仪或万用表，当网线两头接好后，用来测试线路是否通畅。

【实训内容和步骤】（1）双绞线的连接方式：平行线：两头A类或者两头B类交叉线：一头A类，一头B类PC：个人电脑HUB：集线器SWITCH：交换机ROUTER:路由器PC-PC:交叉线PC-HUB:平行线PC-SWITCH：平行线HUB-HUB普通口:交叉线HUB-HUB级连口：平行线HUB-HUB级连口-级连口：交叉线HUB-HUB普通口-级连口：平等线HUB-SWITCH:交叉线HUB(级联口）-SWITCH:平行线SWITCH-SWITCH:交叉线SWITCH-ROUTER:平等线ROUTER-ROUTER:交叉线（2）线序（3）双绞线制作步骤第1步：准备工具和材料：网线、水晶头、测线仪、夹线钳第2步：将双绞线的一端插入压线钳的剥线端，将5类线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破），刀口距5类线的端头大约2厘米。

第3步：将划开的外保护套管剥去（旋转、向外抽）第4步：按照A类或B类标准和双绞线颜色将双绞线按规定的序号排好。

第5步：将8根导线平坦整齐地平行排列，导线间不留空隙。

第6步：准备用压线钳的剪线刀口将8根导线剪断，一定要剪得很整齐。

第7步：根据排序顺序将双绞线插入水晶头，注意要插到底，直到在另一端可以清楚的看到每根线的铜线芯为止。

第8步：将水晶头接头放入夹线钳的水晶头插座，然后用力压紧，将水晶头夹紧在双绞线上。

第9步：利用测线仪检查网线工作是否正常。

平行线闪灯规律：左右闪灯数字对应交叉线闪灯规律：1对3，2对6，其他不变一般来说，只要1236号接通电脑就可以正常上网使用了。

1直连网线和交叉网线使用区别看到那么多朋友老是接错线，导致无法正常使用路由器，发个贴给普及下基础的网络知识。

交叉线：一头是T-586A的标准另一头是T-568B的标准才可以两台计算机直接相连(网卡对网卡) ，普通的网线(直通线)两头一般都是T-568B标准的。

所以，需要一根专门制作的网线,或者手头有空余的线改一下也可以只改一个头。

做水晶头的时候，另一头要把第1根和第3根对调，第2根和第6根对调。

有关交叉线和直通线：568A的排线顺序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

568B的排线顺序从左到右依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

交叉线是指：一端是568A标准，另一端是568B标准的双绞线。

直通线则指：两端都是568A或都是568B标准的双绞线。

交叉线的顺序：一头（从左到右）：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

另一头（从左到右）：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

直通线的顺序：两头一样(从左到右)：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕或者两头全是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

使用直通线的情况：1. 将交换机或HUB与路由器连接；2. 计算机（包括服务器和工作站）与交换机或HUB连接。

使用交叉线的情况：1．交换机与交换机之间通过UPLINKS口连接；2． HUB与交换机连接；3． HUB与HUB之间连接；4．两台PC直接相连(网卡对网卡)；5．路由器接口与其它路由器接口的连接；6． Ethernet接口的ADSL Modem连接到PC机的网卡接口。

只与网线两端连接的设备的 RJ-45 接口的管脚定义(接法)有关，如果两端管脚定义完全相同则用交叉线，如果两端已经交叉，则用普通平行线。

或者说，如果两个端口的类型相同，就使用交叉线；如果两个端口类型不同，则使用直连线。

至于两台计算机直接相连后的设置：用正确的网线连好以后，自动获取IP也可以，配置一下家庭网络向导。

双绞线工作原理一、首先，让我们来具体认识一下什么是双绞线1、双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。

图为超五类双绞线，由四对相互缠绕的线对构成，共八根线。

2、为什么要把二根线双绞？因为这种相互缠绕改变了电缆原有的电子特性。

这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。

3、双绞线分类：1)双绞线按其绞线对数可分为：2对，4对，25对。

（如2对的用于电话，4对的用于网络传输，25对的用于电信通讯大对数线缆）2)按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。

3)按频率和信噪比可分为：3类，4类，5类和超5类。

现在很多地方已经用上了六类线甚至七类线。

用在计算机网络通信方面至少是3类以上。

以下列出各类线说明：一类：主要用于传输语音（一类标准主要用于八年代初之前的电话线缆），不用于数据传输。

二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网。

、I"三类:指目前在ANSI和EIA/TIA568标准中指定的电缆。

该电缆的传输频率为16MHz,用于语音传输及最高传输速率为10Mbps的数据传输，主要用于10base-T四类:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和10base-T/100base-T。

五类:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100base-T和10base-T 网络，这是最常用的以太网电缆。

4、双绞线的性能指标对于双绞线,用户最关心的是表征其性能的几个指标。

这些指标包括衰减、近端串扰、阻抗特性、分布电容、直流电阻等。

(1)衰减、60衰减(Attenuation)是沿链路的信号损失度量。

双绞线的标准接法双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。

双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。

超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。

如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。

一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。

图1双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

具体接法如下（图1）：直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

设备之间的连接方法1．网卡与网卡10M、100M网卡之间直接连接时，可以不用Hub，应采用交叉线接法。

2．网卡与光收发模块将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。

光跳线连接时，一端接RX，另一端接TX，如此交叉连接。

不过现在很多光模块都有调控功能，交叉线和直通线都可以用。

光纤收发器基本网络连接图如图2所示。

图23．光收发模块与交换机用双绞线把计算机和收发器连接起来，双绞线为直通线接法。

4．网卡与交换机双绞线为直通线接法。

5．集线器与集线器（交换机与交换机）两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。

这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。

双绞线实训总结计算机技术系计算机网络基础与局域网构建课程实训工作记录单（2012——2013学年第二学期）班级软件一班姓名日期实训名称双绞线的制作备注本次实训工作任务完成情况描述一、实验任务完成双绞线的制作：交叉线和平行线二、实训目的学会制作双绞线三、实训步骤：材料和工具：水晶头、双绞线、RJ－45卡线钳、测试仪。

1）首先用一只手紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开。

2）将剥出的4对导线分开。

3）将绿色线对与蓝色线对放在中间位置，而橙色线对与棕色线对保持不动，即放在靠外的位置。

4）小心地拨开每一对线。

遵循实验报告书上的国际标准EIA/TIA568A（或EIA/TIA568B）标准规定的线序排列好8条信号线。

5）将裸露出的线用剪刀或斜口钳剪下只剩约14mm的长度（注意要让8条线齐平，），再将双绞线的每一根线依序放入水晶头的引脚内，第1只脚内应该放白橙色的线，依次类推。

6）确定双绞线的每根线已经正确放置后，把双绞线插入水晶头接头后，用力握紧线钳，这样一压的过程使得水晶头凸出在外面的弹簧片针脚全部压入水晶并头内，受力之后听到轻微的“啪”一声即可。

压线之后水晶头凸出在外面的针脚全部压入水晶并头内，而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。

7）按照同样的方法制作另一端水晶头接头（必须保证网线两端按照相同的线序标准）。

8）用测线仪测试做好的网线，看看自己做的网线是否合格。

同理可制作连接对等设备的交叉线四、实验过程分析：在做实验的过程中，不要将八条信号线的顺序弄错了;在制作直通线时注意信号线的排列顺序要一致。

并且在制作两条线时两端的水晶头中的信号线顺序要按照实验报告书上的标准。

实验心得：因为初次操作，在过程中犯了一些小错误，但是在改正下很快就完成了，让我知道了做事应该认真谨慎，该怎样制作双绞线和直通线。

工作进度超额完成刚好完成√还未完成工作质量良好√一般不好任务跟踪指导教师当次结论。
