网络拓扑图库整理课件

网络拓扑图库整理课件
网络安全
拓扑图库在网络安全领域的应用将更加广泛，用于检测和防范网络 攻击。
智慧城市
拓扑图库将助力智慧城市建设，为城市基础设施的规划、管理和优化 提供支持。
面临的挑战与解决方案
数据安全与隐私保护
加强数据加密和访问控制，确保拓扑图库的安 全性和隐私保护。
技术更新与维护
持续跟踪技术发展，定期更新和优化拓扑图库 ，保持其先进性和可用性。
未来趋势
随着网络技术的不断发展，拓扑 图库将更加智能化、自动化，能 够更好地适应各种复杂网络环境 的需求。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
02
网络拓扑图的分类与绘 制
分类方法
核心层、汇聚层、接入层 拓扑图。
总线型、星型、环型、网 状型拓扑图。
大型、中型、小型网络拓 扑图。
05
网络拓扑图库的未来发 展
技术发展趋势
人工智能与机器学习
利用AI和机器学习技术，实现自动化拓扑图生成、优 化和智能分析。
大数据技术
利用大数据技术，实现大规模拓扑图的高效存储、处 理和分析。
可视化技术
借助先进的可视化技术，提高拓扑图的呈现效果和交 互性。
应用场景拓展
物联网
随着物联网技术的发展，拓扑图库将广泛应用于物联网设备的网络 规划和故障诊断。
故障排除
02
在故障排除过程中，拓扑图库可以快速定位问题节点，提高故
障排查效率。
培训与教学
03
拓扑图库可以辅助管理员进行培训和教学，使学员更直观地理
解网络结构和原理。
拓扑图库的历史与发展
早期发展
随着计算机网络的普及，人们开 始意识到网络结构可视化的重要 性，早期拓扑图库工具开始出现 。

锐捷设备网络拓扑图

锐捷设备网络拓扑图

.
17
.
18
.
19
.
20
.
21
SwitchB
Fa1/0
市场部
192.168.1.1/24
Fa1/1 192.168.2.1/24
SwitchC 财务部
RouterA
192.168.1.2/24 192.168.1.3/24
PC1
PC2
192.168.2.2/24 192.168.2.3/24
Fa0/24
Fa0/15
Fa0/5
Switch2 Fa0/15
PC1
PC2
PC3
PC4
实训3-2 交换机端口链路聚合
.
6
Switch1/23
Fa0/15
Fa0/5
Switch2 Fa0/15
PC1
PC2
PC3
PC4
实训3-2 交换机端口链路聚合
.
7
PC3
Fa0/1
Fa0/2
23
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
PC3
Server
高级访问. 控制列表实验
22
SwitchB 公司内部局域网
E0/0 192.168.1.1/24
E0/1 202.38.160.1/24
RouterA
202.38.160.2/24 PC3
192.168.1.2/24 192.168.1.3/24
PC1
PC2
华为的高. 级访问控制列表实验
Switch Console
COM1
PC

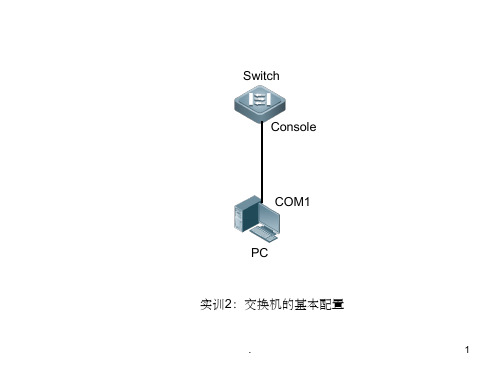

实训2：交换机的基本配置
.
1

通信工程网络拓扑图库整理PPT课件

通信工程网络拓扑图库整理PPT课件

CHENLI
7
网络结构图
中心平台
管理服务器
分发服务器
接入服务器
数据库
存储服务器
市公安监控中心
派出所监控
硬盘录像机
视频光端 机
光缆
光缆
治安卡口及电子
CHEN警LI察
交换机
操作终 端
显示服 务器
监视器
8
德令哈市地图
CHENLI
9
网络结构图现状
电信公司监控中心平台
管理服务器
分发服务器
接入服务器
数据库
Service-Server
拨号用户
电话线
无线
CHENLI
20
部分产品手绘图标
C&C08
C&C08
C&C08
C&C08
STP
A8010
OLT
BTS
排队机
B68-21
ONU-512A
ONU-512C
室外宏蜂C窝HENLI
微宏蜂窝
会议电视
21
部分产品手绘图标
Lanswitch
DCU
HDSL
以太网交换机
拓扑管理
策略管理 服务器
ATM 交换机
SGW
GK
信令网关
AAA
MRS6000
PBX Cach(缓存)
C&C08
AMG5000
SMⅠ SMⅡ
信令管理
iOLT
Metro
Lan Switch
SIP Server
APP Server OLT
MD
FA
MSTP
Bridge VOATM GW NAS TMG8000系列 MA5100 MA5200 VOIP GW

大华高清网络监控拓扑图课件

大华高清网络监控拓扑图课件
大华高清网络监控系统在商业场所中具有高清晰度、高稳定性、高智能化的特点，能够提高 商业场所的安全防范能力和管理效率。
06
大华高清网络监控
系统未来发展趋势
技术创新
人工智能与机器学习
利用AI和机器学习技术，实现更智能 的监控和预警，提高监控效率和准确 性。
5G通信技术
利用5G高速、低延迟的特性，提升监 控系统的数据传输效率和稳定性。
中心，对交通情况进行实时监测和分析。
水平。
平安城市
平安城市主要包括视频监控、报警联动、智能分析等 功能，通过高清网络摄像机和智能分析技术，对城市 重点区域进行实时监测和预警，提高城市安全防范能 力和应急响应速度。
单击此处添加正文，文字是您思想的提一一二三四五 六七八九一二三四五六七八九一二三四五六七八九文， 单击此处添加正文，文字是您思想的提炼，为了最终 呈现发布的良好效果单击此4*25}
路由器
用于实现内外网互 联互通，保障远程 访问功能。
客户端
用于实时查看监控 画面和回放录像。
设备连接方式
01
02
03
04
以太网连接
采用标准以太网线缆连接设备， 实现数据的传输。
POE供电
通过网线为摄像头等设备提供 直流电源。
光纤连接
长距离传输和大容量数据传输 时采用光纤连接。
WIFI连接
部分设备支持WIFI连接，方 便无线访问。
由于视频数据量较大，需要大规模的存储 设备来保存，导致数据存储成本较高。
误报率较高
维护成本高
智能分析功能有时会出现误报情况，给用 户带来不必要的干扰。
高清网络监控系统需要定期维护和升级， 以确保系统的稳定性和安全性，但这也增 加了维护成本。

通信工程网络拓扑图库整理课件

通信工程网络拓扑图库整理课件

通信工程网络拓扑的应用场景
01
02
03
04
05
局域网（LAN）：在局 域网中，网络拓扑决定 了设备之间的连接方式 ，影响着网络的传输性 能和稳定性。选择合适 的网络拓扑有助于提高 局域网的性能。
广域网（WAN）：广域 网覆盖较大地理范围， 网络拓扑的选择需考虑 传输距离、链路带宽和 可靠性等因素，以确保 数据的传输效率和稳定 性。
意义
网络拓扑图对于通信工程师具有重要意义，它能够帮助工程师直观地理解网络 结构，分析网络性能，以及规划网络设计。通过网络拓扑图，工程师可以更有 效地进行故障排查、容量规划和优化网络性能。
通信工程网络拓扑的分类
星型拓扑
在星型拓扑中，所有设备都连接到一个中心节点 。这种拓扑结构简单易用，但当中心节点出现故 障时，整个网络将受到影响。
实施与验证
在项目实施过程中，参照网络拓扑图进行设备连接、配置等工作，确保项目按照预期目标 完成。项目完成后，通过测试验证网络拓扑图的准确性和可行性。
THANK YOU
通信工程网络拓扑图库整理课件
• 通信工程网络拓扑概述 • 通信工程网络拓扑图库建设 • 通信工程网络拓扑图解析 • 通信工程网络拓扑图应用实例 • 通信工程网络拓扑图库使用技巧
01
通信工程网络拓扑概述
通信工程网络拓扑的定义与意义
定义
通信工程网络拓扑是指通信设备之间连接关系的图形表示，反映了网络中各节 点的连接方式和通信路径。
数据中心：数据中心作 为核心信息基础设施， 其网络拓扑设计至关重 要。高效的网络拓扑结 构能够降低数据传输延 迟，提高数据中心的整 体性能。
移动通信网络：在移动 通信网络中，网络拓扑 影响着基站的布局和信 号覆盖范围。优化网络 拓扑结构有助于提高移 动通信网络的覆盖率和 容量。

使用ppt绘制网络拓扑图ppt课件

使用ppt绘制网络拓扑图ppt课件
BanGong
Si COSW_C3560 ClassRoom
批注：一个专业、规范的网络逻辑拓扑能够 非常直观的呈现网络架构，是行业基本要求； 另外也是工程师专业技能的体现；再者也是 个人品牌形象的体现。我们不要求拓扑做得 有多美观多牛逼，但是至少……不能太丑对 吧？
.
5
什么是网络拓扑（topology）
12.2/24
31
绘制注意事项
万兆光纤 千兆光纤
图标大小、标示位置要合理
OR_S8606_2
OR_S8606_4
OR_S8606_1 OR_S8606_1 OR_S8606_1 OR_S8606_1
Si
Si
Si
Si
Si
Si
Si
Si
OR_S8606_1
OR_S8606_3
万兆光纤
CO_S6810_1
R1
R7
172.16.2.0/24
R5
172.16.0.0/16
R3
Injection：172.16.2.0/24 汇总：172.16.0.0/16
.
48
小结
关于PPT绘制网络拓扑的建议
PPT在网络工程行业日常工作中的应用是非常 普遍的，我们不要求PPT的制作如何美观，如 何艺术，但是起码要有一定的专业度和可阅读。 因此对于这项技能我们的态度是，要锻炼，但 是不要沉迷，又特么不是搞艺术的对吧？别像 我啊……文艺气质过重
.
33
绘制注意事项
拓扑呈现完整、格式统一、布局整洁不凌乱
Si CO_C3560
Si CO_C3560
Si
Si
Si
Si
GS_C3550_1 GS_C3550_2

使用ppt绘制网络拓扑图


Internet Gateway PE1
CE-Site1 (VPN)
CE-Site2
PE1
(VPN)
PE4
Shared Backbone (PE router support MPLS VPN and
have Internet routes)
Internet
PE4
CE-Site5
(VPN)
CE-central
绘制示例：绘制目标（成果图）
服务器群
WEB服务器 文件服务器
Si
教学楼
Internet
OR
Si
Si
Si
Si
宿舍楼1
…… 宿舍楼5
Si
办公楼
绘制示例
• 步骤1 用辅助线描述主要框架
绘制示例
• 步骤2 填充主干线路
绘制示例
• 步骤3 去掉辅助线
绘制示例
• 步骤4 放置主干网络设备
Si
Si
Si
Si
S0/0 192.168.12.1/24
S0/1 192.168.23.2/24
R1
S0/0 R2
S0/0 R3
192.168.12.2/24
192.168.23.3/24
OSPF
EIGRP
批注：绘制时间控制在2分钟内
案例3 继续
5
255 4
254 4
4
3
A
B
C
D
MPLS Domain
MPLS
IP
Si
Si
Si
Si
CO_S6810_1 Si
Si CO_S6810_2
Si
Si
Si
Si

中国各大学校园网拓扑图解析集锦 ppt课件


中国协和医科大学校园网
协和 医院
微循 环所
图书 馆
基础所 老楼和 办公区
数据库服务器
清华大学校园网
数据中心局域网
网络中心局域网
S8016
S8016
图例
S6506R S5516 S3000
1，3号楼 2号楼
教务处
4号楼
17号楼 18号楼 新17号楼 新18号楼
新教学 科研楼
基础所 学生宿舍
护士楼 学生宿舍
9
升级，实现了网络质量的提升。并且PP配T课合件CAMS综合管理系统使网络使用有章可循
9
北京外国语大学校园网
CERNET
NE20
INTERNET
NE20
出口层
S8512
S8512
核心层
S3552G Or E050
S6500
…
S6500
分布层
汇 聚 层
E026 E026 E026 E026
E026 E026 E026 E026
…
…
……
S3026PWR S3026PWR
…
…
…
S3026PWR
3CNJ100
3CNJ100
3CNJ100
3CNJ100
中央美术学院采用S8505作为核心交换机，同时PPNJT1课00件墙插式交换机满足了中央美院对于美观感的要 6 6求，CAMS负责全校的用户认证、用户计费，构建高安全、高带宽的高品质校园网。
10
北京语言大学校园网
服务 器群
AR4600
S8016
GE
GE
S5516
S5516
S5516
Chinanet

H3C拓扑图集ppt课件


IX 1000 远程备份
LAN
S5600
Neocean IX 1000 IP - SAN
PACS服务器
医院PACS精选系202统1版课组件网拓朴图
11
视频采集
B超 图像采集
CT 图像采集
X光机 内窥镜
视频采集 S5500
显示工作站
Neocean IX 5000 容灾备份
6
IP-SAN
医院数据中心
在线 存储
离线 归档
医院信息中心
H3C Quidview
H3C CAMS+XLog
HIS/PACS/LIS RIS/CIS/GMIS
行政综合 信息中心
核心交换机 H3C S9500
汇聚交换机 H3C S7500 H3C S5600 H3C S5500
门诊中心
数字影像中心
住院中心
视频采集
图像采集
图像采集
汇聚节点交换机 H3C S7500/S5600/S5500
视频采集
接入交换机 H3C S3600/S3100
B超
CT
X光机精选2021版课件
内窥镜 显示工作站
10
医院PACS系统组网拓朴图
视频采集
B超 图像采集
CT 图像采集
X光机 内窥镜
视频采集 显示工作站
S5500
核心交换机 H3C S9500
一层
二层
三层
住院大楼汇聚节点交换机 H3C S7500/S5600/S5500
。。。
楼层接入交换机 H3C S3600/S3100
n层
AP
AP
AP
AP
AP
住院部
中心药房 供应室

《网络拓扑图库》课件


云服务部署与管理
云服务部署
云服务提供商可以使用网络拓扑图来规划和 部署云服务，包括计算资源、存储资源和网 络资源的分配和管理。通过合理规划云服务 的架构和资源配置，可以提高云服务的可用 性和可扩展性。
云服务管理
对于使用云服务的客户来说，网络拓扑图可 以帮助他们更好地管理云服务的使用和配置 。客户可以通过网络拓扑图了解云服务的架 构和资源分配情况，更好地优化云服务的使 用和提高安全性。同时，客户还可以方便地 与云服务提供商进行沟通和协作，解决云服
务使用中遇到的问题和挑战。
05
网络拓扑图的常见问题与解决方案
如何选择合适的拓扑图类型？
01
明确需求
02
03
04
根据需求选择拓扑图类型，如 组织结构图、流程图、网络架
构图等。
考Hale Waihona Puke 图的用途和受众，选择适 合的视觉效果和表达方式。
考虑图的复杂度和规模，选择 合适的图形和布局。
如何提高拓扑图的绘制效率？
03
审查图中的所有元素，确保没有遗漏或错 误的信息。
04
定期更新拓扑图，以反映网络结构和配置 的变化。
06
网络拓扑图库的未来发展趋势与展 望
人工智能辅助绘制
人工智能技术将进一步优化网络拓扑图的绘 制过程，提高绘制的准确性和效率。
AI算法可以根据数据特点自动识别关键节点 和连接关系，生成更为精准的网络拓扑图。
AI技术还可以辅助分析网络拓扑结构，提供 对网络性能、安全等方面的洞察。
大数据驱动的拓扑图分析
随着大数据技术的不断发展，网 络拓扑图的分析将更加深入和全
面。
大数据技术可以处理大规模的网 络数据，揭示网络拓扑的内在规
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接入交换机
电脑
客户端机房
10
网络拓扑图
核心层设备 BRAS
汇聚层设备 华为OLT
德阳联通汇聚机房
用于互联网
路由器
接入交换机
电脑
INTERNET
德阳联通光纤城域网
互联网电视云 平台
光纤 网线
ONU
用于乐视TV
用于固定电话
路由器
接入交换机 网络电视机顶盒 电视
IAD
电话
11
互联网专线及固定电话网络拓扑图
华三SR6602多线路由器 用户防火墙
服务器 3
英杰电器互联网专线及固定电话网络拓扑图
NGN语音
核心层设备 BRAS
汇聚层设备 华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
光纤 网线或电话线 电缆
客户侧
互联网专线
路由器 接入交换机
ONU
20对电缆 10对电缆
语音华为 IAD I32E *6
光纤 100M电路
核心路由器 （专线）
核心路由器 （网络电视）
华为208 IAD
办公区与客房 网络交换机
接入交换机 办公区与吧台电话
程控交换机 酒店管理电脑
办公区与客房电脑
网络电视
客房电话 20
情景
拨打 0838 2902313
联通
电信
程控交换机
30622225
欢迎语！产品介绍1， 资费2，查询地址3
中兴力维视频监控平台
光纤 网线或电话线 电缆
ONU
20对电缆 10对电缆
语音华为 IAD I32E *6
***
***
***
车间电话 （月8部）
新区域电话 （约5部）
办公楼电话 （约167部）
2
核心层设备 BRAS
汇聚层设备 华为9300
德阳联通汇聚机房
光纤 网线
INTERNET
德阳联通光纤城域网
电信或移动光纤城域网
互联网专线
路由器 接入交换机
办公电脑
ONU
语音IAD
程控交换机 话务台管理电脑
电话 13
四川信联融创实业有限公司网络拓扑图
核心层设备 BRAS
汇聚层设备 华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
光纤 100M电路
互联网专线
路由器 接入交换机
办公电脑
ONU
语音IAD
程控交换机 话务台管理电脑
光缆路由1
客户交换机
新车管中心
光缆路由2
天元武庙村基站 联通新大楼机房 美华酒店新光交
天龙寺新机房 珠江机房
光纤
交警支队
客户交换机
1
乡九禾农庄网络拓扑图
NGN语音
核心层设备 BRAS
汇聚层设备 华为OLT
德阳联通汇聚机房
客户侧
互联网专线
路由器
接入交换机
***
电脑
INTERNET 联通城域网
德阳联通光纤城域网
德阳联通汇聚机房
路由器
INTERNET
德阳联通光纤城域网 传输ONU设备
商务光纤
汇聚交换机
接入交换机
电脑
电脑
电脑
光纤 网线 电缆
分线盒
电话
18
瑞晨管业网络拓扑图
核心层设备 BRAS
汇聚层设备 华为9306
德阳联通汇聚机房
路由器
INTERNET
德阳联通光纤城域网
传输交换机
互联网专线
固定电话
核心汇聚交换机
接入交换机
电脑
电脑
电脑
光纤 网线 电缆
IAD电话设备
分线盒
电话
19
什邡宜园宾馆网络拓扑图
核心层设备 FLOWGATE FW-3000-DW
防火墙
汇聚层设备 华为S3528F-ቤተ መጻሕፍቲ ባይዱA
德阳联通汇聚机房
核心路由器：飞鱼星4200+ 接入交换机：S2600-26TC-EI-AC
INTERNET
德阳联通光纤城域网 GPON
德阳联通汇聚机房
电话 14
1、免收月租费； 2、免来电显示费； 3、市话通话费前三分钟0.22元，以后每分 钟0.11元； 4、区间通话费0.20元/分钟； 5、国内长途通话费优惠为0.20元/分钟； 6、组建固定电话虚拟网，虚拟网内通话免 费； 7、通话费3000.00元/月包打4800.00元/月， 超出部分按6折计收。通话费包含市话通话 费、区间通话费和国内长途通话费
1 2
联通座机
3
电信座机
4
21
维达纸业网络拓扑图
核心层设备 BRAS
汇聚层设备 华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
互联网专线
路由器 接入交换机
ONU
语音IAD 程控交换机
光纤 50M专线
对接电信
办公电脑
电话 22
四川正鹏农牧科技有限公司网络拓扑图
核心层设备 BRAS
汇聚层设备 华为OLT
核心层设备 BRAS
汇聚层设备 华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
互联网专线
路由器 接入交换机
ONU
电脑
语音IAD 电话
光纤 100M电路
12
四川信联融创实业有限公司网络拓扑图
核心层设备 BRAS
汇聚层设备 华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
光纤 10M专线
汇聚层设备 华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
ONU
路由器 POE交换机
***
AP
***
电脑
光纤 网线
6
网络拓扑图
核心层设备 BRAS
AC
汇聚层设备 华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
ONU
路由器 POE交换机
***
AP
***
电脑
光纤 网线
7
办公室
15
维达纸业网络拓扑图
核心层设备 BRAS
汇聚层设备 华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
光纤 50M电路
互联网专线
路由器 接入交换机
办公电脑
ONU
语音IAD
程控交换机 话务台管理电脑
电话 16
广汉市红宇商务酒店网络拓扑图
核心层设备 FLOWGATE FW-3000-DW
办公室
办公室
办公室
大厅
8
网络拓扑图
核心层设备 BRAS
汇聚层设备 华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网 ONU
路由器
接入交换机 电脑
光纤 网线
9
网络拓扑图
核心层设备 BRAS
华为9306汇聚交换机
德阳联通核心机房
INTERNET
光纤
德阳联通光纤城域网
网线
华为2318接入交换机 用户路由器或防火墙
防火墙
汇聚层设备 华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
乐视云平台
光纤 100M电路
用于互联网专线
ONU
用于乐视TV
用于固定电话
核心路由器
接入交换机 客房电脑
核心路由器
接入交换机 乐视TV机顶盒 电视
IAD
电话
17
德阳恒大驾校网络拓扑图
核心层设备 BRAS
汇聚层设备 华为OLT
***
电脑
***
***
***
车间电话 （月8部）
新区域电话 （约5部）
办公楼电话 （约167部）
4
网络拓扑图
核心层设备 BRAS
AC
汇聚层设备 华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
ONU
路由器 POE交换机
***
AP
***
电脑
光纤 网线
5
网络拓扑图
核心层设备 BRAS
AC
