高速铁路接触网步行巡视标准化作业指导书

高速铁路

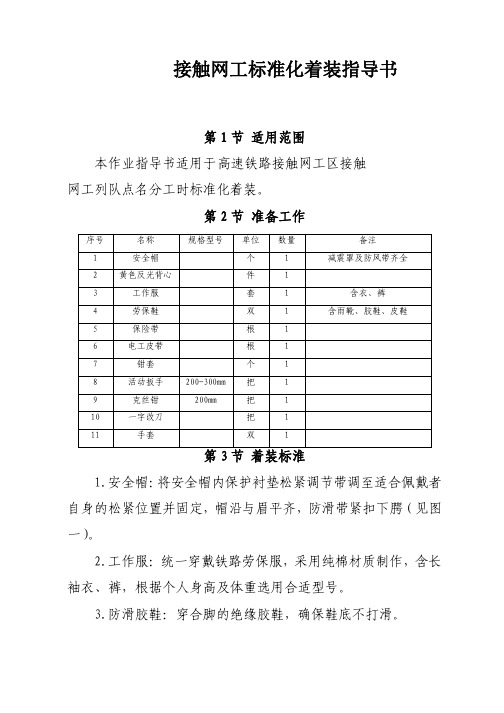

接触网工标准化着装指导书
第1节 适用范围
本作业指导书适用于高速铁路接触网工区接触
网工列队点名分工时标准化着装。

第2节 准备工作
序号 名称 规格型号 单位 数量 备注
1 安全帽 个 1 减震罩及防风带齐全
2 黄色反光背心 件 1
3 工作服 套 1 含衣、裤
4 劳保鞋 双 1 含雨靴、胶鞋、皮鞋
5 保险带 根 1
6 电工皮带 根 1
7 钳套 个 1
8 活动扳手 200-300mm 把 1
9 克丝钳 200mm 把 1
10 一字改刀 把 1
11 手套 双 1
第3节 着装标淮
1.安全帽：将安全帽内保护衬垫松紧调节带调至适合佩戴者自身的松紧位置并固定，帽沿与眉平齐，防滑带紧扣下腭（见图一）。

2.工作服：统一穿戴铁路劳保服，采用纯棉材质制作，含长袖衣、裤，根据个人身高及体重选用合适型号。

3.防滑胶鞋：穿合脚的绝缘胶鞋，确保鞋底不打滑。

图一 佩戴安全帽
4.橙红色反光防护服：适用于施工负责人（工作领导人）、驻站联络员、行车防护员穿着，穿于工作服上面。

5.黄色反光防护服：作业组人员穿着；穿于工作服上面。

6.安全带和个人工具套：均系在腰部第三颗钮扣处，不得系在臀部。

安全带挂绳位于左手侧，不得位于腹部和身体后部；钳套位于右手侧（见图二）。

图二 安全带和个人工具套
7.接触网工臂章佩戴标准:工长、值班员、工作领导人、作业组组长、驻站联络员、安全监护员、行车防护员、梯车长等岗
位作业人员按规定佩戴标志。

标志佩戴标准:左臂以第三颗钮扣(黄背心)平齐为基准线（见图三）。

图三 接触网工臂章佩戴标准。

铁路电力设备巡视作业标准（高速铁路）1、范围本标准规定了高速铁路电力设备巡视作业的准备工作、作业流程和安全风险卡控重点。

本标准适用于在铁路管内高速铁路电力设备的巡视作业。

2、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

《铁路技术管理规程》（高速铁路部分）《铁路电力安全工作规程》《高速铁路电力管理规则》《铁路电力安全工作规程补充规定》《高速铁路行车组织细则》3、准备工作准备工作按表1开展各项工作。

表1准备工作项目表4.1列队点名、发布安全工作命令、分配任务4.1.1检查工作组成员的精神状态、标准化着装（安全帽、工作服、黄背心、绝缘胶鞋、巡视用工器具）。

4.1.2发布安全工作命令。

明确巡视地点及任务、应采取的安全措施、注意事项，受令人（巡视小组负责人）复述。

4.1.3巡视作业人员因自身条件不能适应该项工作或对作业内容有疑问时，应及时提出，对不符合作业内容和安全要求的要立即改正。

4.2安全员针对性讲话安全员结合当日实际作业内容和现场情况，有针对性的指出安全控制重点（劳动安全、行车安全）。

4.3巡视作业4.3.1高速铁路变配电所、贯通线路、箱式变电站、车站综合变电所、信号（通信）变电所等巡视工作分为白天（列车开行时间内）、夜间（“天窗”时间内）、综合视频、特殊巡视。

4.3.2白天巡视：列车开行时间内的设备巡视属于带电巡视，只允许目视观测，不允许任何作业；铁路安全防护栏内的设备巡视可通过添乘列车进行，每月不少于2次；铁路安全防护栏外的设备巡视可进入房间，打开门锁，读取仪表数据、非接触式检测等，但不允许任何作业。

4.3.3夜间巡视：“天窗”时间内巡视应为停电巡视，可与接触式检测、日常保养等同时进行。

夜间巡视应采用步巡。

4.3.4综合视频巡视：结合管内综合视频设置情况，自行规定利用综合视频巡视沿线电力设备的责任单位与人员。

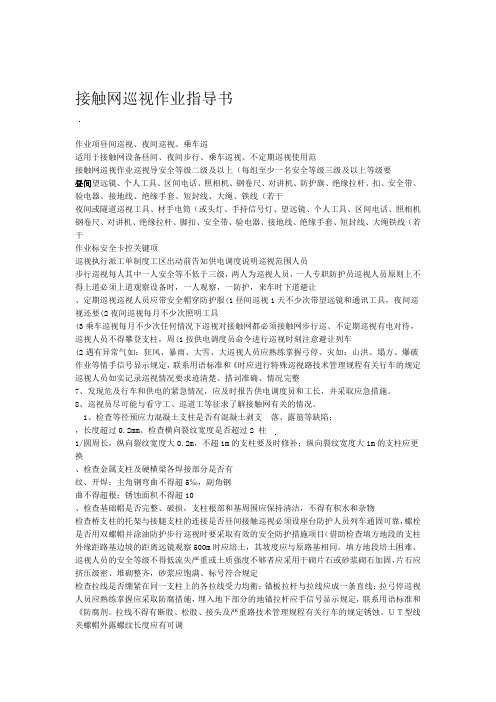

接触网巡视作业指导书作业项昼间巡视、夜间巡视、乘车巡适用于接触网设备昼间、夜间步行、乘车巡视、不定期巡视使用范接触网巡视作业巡视导安全等级二级及以上（每组至少一名安全等级三级及以上等级要昼间望远镜、个人工具、区间电话、照相机、钢卷尺、对讲机、防护旗、绝缘拉杆、扣、安全带、验电器、接地线、绝缘手套、短封线、大绳、铁线（若干夜间或隧道巡视工具、材手电筒（或头灯、手持信号灯、望远镜、个人工具、区间电话、照相机钢卷尺、对讲机、绝缘拉杆、脚扣、安全带、验电器、接地线、绝缘手套、短封线、大绳铁线（若干作业标安全卡控关键项巡视执行派工单制度工区出动前告知供电调度说明巡视范围人员步行巡视每人其中一人安全等不低于三级，两人为巡视人员，一人专职防护员巡视人员原则上不得上道必须上道观察设备时，一人观察，一防护，来车时下道避让、定期巡视巡视人员应带安全帽穿防护服(1昼间巡视1天不少次带望远镜和通讯工具，夜间巡视还要(2夜间巡视每月不少次照明工具(3乘车巡视每月不少次任何情况下巡视对接触网都必须接触网步行巡、不定期巡视有电对待，巡视人员不得攀登支柱，周(1按供电调度员命令进行巡视时刻注意避让列车(2遇有异常气如：狂风、暴雨、大雪、大巡视人员应熟练掌握弓停、灾如：山洪、塌方、爆破作业等情手信号显示规定，联系用语标准和《时应进行特殊巡视路技术管理规程有关行车的规定巡视人员如实记录巡视情况要求迹清楚、措词准确、情况完整7、发现危及行车和供电的紧急情况，应及时报告供电调度员和工长，并采取应急措施。

8、巡视员尽可能与看守工、巡道工等征求了解接触网有关的情况。

1、检查等径预应力混凝土支柱是否有混凝土剥支落、露筋等缺陷；，长度超过0.2mm、检查横向裂纹宽度是否超过2 柱1/圆周长，纵向裂纹宽度大0.2m，不超1m的支柱要及时修补；纵向裂纹宽度大1m的支柱应更换、检查金属支柱及硬横梁各焊接部分是否有纹、开焊；主角钢弯曲不得超5‰，副角钢曲不得超根；锈蚀面积不得超10、检查基础帽是否完整、破损，支柱根部和基周围应保持清洁，不得有积水和杂物检查桥支柱的托架与接腿支柱的连接是否昼间接触巡视必须设座台防护人员列车通固可靠，螺栓是否用双螺帽并涂油防护步行巡视时要采取有效的安全防护措施项目（借助检查填方地段的支柱外缘距路基边坡的距离远镜观察500m时应培土，其坡度应与原路基相同。

工作领导人作业标准指导书（岗位职责）工作领导人作业前准备→作业中→作业结束→撤离现场。

全面负责检修、巡视作业及故障抢修。

1 工作领导人的职责、工作要求：a) 身体健康，能够满足接触网从业要求，无不适合接触网作业的禁忌症。

b) 熟练掌握《接触网安全工作规程》和《接触网检修工作规程》的各项内容。

c) 熟悉触电急救方法。

d) 安全等级不低于四级，熟悉管段内的接触网运行检修方式，能够针对作业内容布置正确的安全措施，能够检查作业票中安全措施是否完备。

e) 掌握作业组人员情况和安全等级，能够正确指派人员从事各项接触网作业。

f) 熟悉管段内接触网设备情况，能够把握设备检修、维护的关键处所，能够现场指导职工克服设备缺陷，提高接触网设备运行质量。

g) 掌握接触网各类作业的组织方式和技术标准、安全措施，保证接触网作业安全、正常、有序的开展。

h) 做好作业组中各项安全措施的确认，与驻站联络员共同确认本次作业的停电、线路封锁范围。

2 作业前准备：a) 接收工作票签发人签发的工作票后，确认作业内容的可行性和必要性，根据检修计划、接触网供电意图、平面布置图等资料确认作业时间、作业地点、停电范围、地线位置、作业内容、作业组成员是否符合要求。

b) 熟悉工作票内容，确认安全措施完备，工作领导人对工作票内容有不同意见时，要向发票人提出，经认真分析，确认无误后，签字确认。

c) 确认作业票各项内容符合规定后，根据作业内容、安全措施和人员安全等级填写《分工单》，并根据安全等级和人员素质安排作业分工及所带作业机具、材料。

工作票中规定的作业组成员一般不应更换。

若必须更换时，应由发票人签认；若发票人不在可由工作领导人签认。

工作领导人更换时，必须由发票人签认。

d) 工作领导人组织召开工前安全预想会，并使用录音笔录音。

预想会上工作领导人将工作票内容进行讲解，对接触网作业车调车路径及作业过程中的进出路径、停电及封锁范围、地线接挂位置、安全防护措施、作业内容等进行详细讲解，确保每一名作业人员清楚自己的工作内容。

接触网作业地线操作人作业标准指导书[推荐5篇]第一篇：接触网作业地线操作人作业标准指导书地线操作人作业标准指导书（岗位职责）地线操作人作业作业前准备→挂拆地线作业中→作业结束送电→撤离现场。

地线操作人的职责、工作要求：a)要服从地线监护人的指挥，遵章守纪。

对不安全和有疑问的命令，要及时果断地提出，坚持安全作业。

b)地线操作人安全等级不低于二级。

c)明确本次作业任务、封锁范围、作业内容、需停电的设备后，装设地线的位置、数量。

d)接地线应可靠安装，不得侵入限界，要有防风摆措施。

e)必须妥善保管地线、验电器，每次作业前检查试用，保证在使用时性能良好。

f)所有作业必须在地线监护人的监护下进行，严谨臆测操作。

g)与监护人共同确认绝缘用品、验电器等状态，确保满足作业需要。

h)地线、验电器、绝缘用品在运输和使用时，必须妥善保管，防止损坏。

必要时，做好防潮措施，确保其满足绝缘性能。

作业前准备：a)听从工作领导人宣读工作票和人员安排，明确接挂地线位置及安全注意事项。

b)出工前，地线操作人根据《分工单》中需带的工具、材料去料库领取，并检查地线有无断股、散股等，确保地线状态良好。

与工区材料员共同对地线的绝缘杆进行绝缘遥测试验（2500V兆欧表），测试其有效绝缘部分的绝缘电阻。

确认地线及操作杆绝缘性能良好，数量等满足作业需要。

c)工具准备：个人工具、钢丝刷、接地线、验电器、绝缘靴、绝缘手套。

d)地线出库装载时，要妥善保管。

作业停电：a)到达现场后与地线监护人共同确认接挂地线的股道、支柱、杆号，在接到地线监护人的命令后，方可进行地线操作。

b)停电前，在监护人的监护下，设好防护后地线操作人检查地线状态，先接好接地端，做好验电、接地准备（地线不得侵入限界），确认良好后向地线监护人汇报。

c)地线监护人接到工作领导人的通知后，在监护人的监护下进行验电（垂直停电作业须在停电前在带电设备上检验验电器状态），确认该设备停电，使用验电器验电的注意事项及有关规定：（1）验电器的电压等级为25kV。

高速铁路接触网V停检修标准化作业指导书接触网V停检修标准化作业指导书第1节适用范围本作业指导书适用于高速铁路接触网V停检修作业，本作业指导书侧重于V停检修作业有关规定和安全注意事项，其他雷同于一般停电检修作业的有关事项见《接触网停电检修标准化作业指导书》。

第2节准备工作一、人员车梯作业不少于12人，作业车作业不少于8人（不含司机）。

二、工具序号工具名称型号单位数量备注1 作业车(梯车) 台≧1 根据实际作业面确定2 声光验电器副﹥2 复线区段，雨、雪恶劣天气严禁使用验电器验电，数量由实际情况确定。

3 抛线 6-8 mm2裸铜软绞线副﹥2 两线间距小于15m严禁使用抛线法验电，数量由实际情况确定。

4 接地线 25mm2裸铜软绞线副﹥2 根据现场实际验电处所确定数量5 随车地线 25mm2裸铜软绞线副﹥1 每车一副6 短接线 25mm2裸铜软绞线接6-8 mm2裸铜软绞线根若干6-8 mm2用于短接绝缘子等；25mm2用于短接吸上线、回流线等。

7 等位线25mm2裸铜软绞线6-8 mm2裸铜软绞线根若干25mm2用于检修开关、绝缘锚关、关节式分相、分段等位，6-8 mm2用于作梯车等位。

8 防护工具副≧2 含防护信号灯等9 对讲机 GSM-R 台≧6 根据现场需要增加数量10 测量工具套≧1 激光测量仪或测量杆高速铁路三、材料序号材料名称型号单位数量备注1 弹簧销、开口销个若干2 垫圈个若干各种型号3 螺栓套若干各种型号4 不锈钢铁丝φ3.5 米若干5 防腐油套若干6 吊弦线夹及吊弦套 1 含整体吊弦8 电连接线夹套 1 各种型号9 定位线夹套 110 其它材料套若干根据实际作业确定第3节作业规定1.定义：V停天窗作业是指双线电化区段，上、下行接触网一行停电进行的接触网作业。

2.开展V停检修作业应具备的条件：⑴上、下行接触网带电设备间的距离大于2m，困难时不小于1.6m；⑵上、下行接触网带电设备距下、上行通过的电力机车受电弓瞬间距离大于2m，困难时不小于1.6m；⑶距上、下行或由不同馈线供电的设备间的分段绝缘器其主绝缘爬电距离不小于1.6m;⑷所有上、下行线间横向分段绝缘子串，爬电距离必须保证在1.6m及以上；⑸同一支柱上的设备由同一馈线供电。

接触网检修作业车作业机构标准化操作指导书接触网检修作业车作业机构标准化操作指导书第一节适用范围时本指导书适用于操作接触网检修作业车作业机构进行作业的要求，规范了接触网作业车作业机构操作的作业程序。

第二节准备工作人员：接触网作业车司机、副司机、接触网检修工。

第三节作业指导书1.轨道起重设备操作人员须持有起重设备操作证上岗，轨道起重设备进行装卸作业时，须指派有经验的施工负责人现场指挥，并设有专人防护，严格执行起重作业的相关规定。

⑴严格执行“十不吊”规定①非指挥人员指挥，指挥信号不明，违章指挥不吊。

②超重或质量不明不吊。

③安全保护装置不明不吊。

④货件上有人或浮摆物件不吊。

⑤6米以上大货件无牵引绳不吊。

⑥货件钩连其他物件或埋藏地下物不吊。

⑦简化挂索、货件捆绑不牢不吊。

⑧光线不明，视线不清不吊。

⑨金属货物尖锐楞角无衬垫不吊。

⑩未试吊不吊(重要货件顿钩试吊)。

⑵严格执行“八不准”规定：①不准无“特种设备作业人员证”人员操作。

②不准酒后操作。

③不准机械代柄操作。

④不准大件货物起吊后变幅。

⑤不准负重快速转向或行走。

⑥不准突然制动和猛放吊物。

⑦不准重物不臂杆下站人。

⑧不准擅离起重司机操作岗位。

2.升降回转作业平台⑴作业过程中车辆移动时，动车前平台上的作业人员蹲下并把牢扶稳，平台操作人员适当降低作业平台高度。

车速不得超过10km/h。

⑵使用作业平台在外轨超高超过125mm的曲线上作业时，必须使用抓轨器或自动调平装置。

⑶作业平台在使用时不得超过载重规定(前端承重300kg，中心柱端承重1000kg)。

作业时平台下严禁站人和通行。

第四节作业流程1.使用接触网作业车随车吊起重作业流程⑴确认被吊物重量，严禁超载、偏载作业。

⑵启动发动机，运行正常后，将发动机转速控制在1100r/min左右，带动油泵工作，扳动“作业取力”钥匙开关至得电位。

⑶将手动换向阀扳到“随车吊位”。

⑷升起吊臂，作空载的变幅、伸缩、回转、卷扬等动作的运转，以检查有无异常现象，检查吊具是否完好。

普速铁路接触网远离标准化作业指导书第1节 适用范围本作业指导书适用于普速铁路接触网远离标准化作业、作业流程和有关安全风险卡控。

第2节 准备工作人员、工具、材料：远离作业的准备工作根据不同作业内容确定所需人员、工具、材料。

必备工具材料如下表：序号 工具名称 型号 单位 数量 备注1 个人劳动防护用品 套 1 含安全帽、工作服、防护背心、手套等2 对讲机 台 5 根据现场需要增加数量3 照相机 台 1 根据实际需要确定数量4 记录本 本 15 签字笔 支 16 工具包 个 2第3节 作业内容1.动车径路封闭网外巡视、测试；非动车径路的设备检查、巡检、测量、缺陷处理等。

2.普速线路接触网步行巡视；使用激光测量仪对接触网进行参数测量；使用红外线测温仪对接触网设备测温；接触网支柱外观及接地装置整治；接触网基坑开挖；接触网标志标识安设或涂刷；调整补偿装置等。

第4节 工作流程1.检查确认当日远离作业内容在上级部门批准的《天窗点外维修作业计划》范围内。

2.点名分工前12小时签发远离作业工作票（即《接触网第三种工作票》）交工作领导人审核，工作领导人确认所列作业内容、作业组人数及条件，安全措施等均满足要求后，在工作票上签字确认。

3.点名分工前，工作领导人召开开工前预想会，布置安全措施。

4.列队点名分工、宣读工作票⑴全体作业组成员均穿工作服，带齐个人工具，工作领导人及安全员佩带相应的标志。

⑵宣读工作票，布置任务。

⑶安全措施逐条分解布置。

⑷抽查作业组成员对各自任务和有关安全措施是否明确。

⑸工作领导人负责落实工具、材料准备情况。

5.人员到达现场后，按规定设置好坐台防护和现场行车防护，坐台防护员按规定在车站《行车设备检查登记簿》上登记。

6.工作领导人与坐台防护员、现场行车防护取得联系后，确认具备开工条件后方可通知作业组成员开工。

7.安全监护人员在作业过程中，要认真检查安全措施落实情况，发现影响安全的情况时应立即采取措施并向工作领导人报告。
