eis 电化学阻抗谱EIS是电化学阻抗谱(Electrochemical Impedance Spectroscopy)的缩写,它是一种广泛应用于电化学和材料研究领域的测试技术。
EIS的基本原理是通过电流和电压的变化响应来测量电化学系统的特性。
EIS测试可以测量样品内部的电流、电压和电阻等。
采用交流信号来进行测试时,可以获得电化学系统的阻抗谱,这是EIS测试的重点之一。
阻抗谱可以提供关于样品物理和电化学性能的详细信息,如电导率、阻抗、容性和电解质电导率等。
EIS测试常常被应用于材料评估和优化方面。
它可以用于测量材料的腐蚀和耐腐蚀性能,因此是很多行业的测试标准。
例如,石化、航天、食品和制药等行业都在使用EIS测试。
EIS极其适用于难以访问的区域或小样本测试,因此EIS在一些特定领域中得到了广泛的应用。
例如,生物医学领域中的组织学家可以通过EIS测试来测量细胞的膜电阻、电容和电导率等,并能够在脑部组织或心肌组织中检测到脑电波和心电图。
EIS测试技术在许多行业和应用领域中得到广泛使用,常常用于以下几个方面:1. 材料研究和开发EIS的主要应用是评估一系列材料的性能、特性和耐久性。
它可以用于测试电池、电解器、金属、聚合物和涂层等材料的性能。
这些测试可以为科学家和工程师提供分析数据和性能指标,以便对材料进行优化和改善。
2. 腐蚀控制和预防腐蚀是许多材料的主要问题,因此EIS被广泛用于腐蚀控制和预防。
电化学阻抗谱可以用于检测腐蚀的程度,并且可以为预防和控制腐蚀提供数据。
它也可以用于评估涂层、防腐剂和防锈剂的性能。
3. 生物医学研究生物医学研究中的应用包括细胞和组织的测试,以及脑电图和心电图的检测。
EIS测试可以通过对电导率、电容和电阻的测量来评估细胞和组织的属性,从而为生物医学研究提供数据。
4. 建筑材料测试建筑工业是一个需要考虑腐蚀控制和耐久性的行业。
EIS可以通过测试混凝土、钢筋、涂层和其他建筑材料的阻抗谱来评估它们的性能,以便制定更好的建造策略和计划。
eis电化学阻抗谱电化学阻抗谱(EIS)作为一种电化学测试技术,被广泛应用于质量检测、材料表征、材料性能评估及传感器研究等领域。
它结合电化学测量原理,提供精确、可靠的测量结果,是分析电化学系统的一种重要的手段。
EIS通常用于测量电池的性能,以及对表面活性剂、药物、还原性和氧化性材料的性能评估。
由于它可以检测电池的内部结构以及活性组分之间的相互作用,因此EIS也可以用于探索和研究复合材料的机械性能,从而更有效地评估材料性能。
EIS分为两个主要部分:电化学阻抗和直接电化学测量。
它之所以被称为阻抗谱,是因为它允许测量频率和电压的变化,从而允许获得从静态反应到动力学的详细信息。
电化学阻抗反映了直流电化学传导过程的能量消耗情况,而直流电化学测量则是关于活性物质及电极表面反应的信息。
EIS测量方法主要包括六个步骤。
首先,样品被接入电阻抗仪,并设定频率范围,将其设定为多定值电流模式,并可选择幅值大小和持续时间。
然后,电阻抗仪将产生多种频率的交流信号,经过样品随后回流的电容量,电阻和电感,最终根据这些参数形成的参数矩阵和熔锥平面图,来衡量样品的电化学行为,包括延时、电阻度和极化率等因素。
最后,得到的结果可用于反映样品的电化学性能,以及电化学反应过程中的细节。
电化学阻抗谱测试显示,当频率范围比较宽的情况下,可以更有效地反映样品的电化学特性,从而更有效地探索和评估电化学系统的组成。
在具体的测试应用中,电化学阻抗谱测试可以提供有效的信息,有助于了解样品的电化学行为,更好地控制电池的质量和性能,提高传感系统的准确性,并用于研究特定电化学反应机制等。
因此,EIS测试是一种重要的分析工具,已被广泛应用于各种电化学技术的研究、测试和分析。
它结合了电化学测量的原理,可以有效地检测电池的内部结构,以及活性组分之间的相互作用,更有效地探索和评估材料性能。
由此可见,电化学阻抗谱是一种重要的电化学测试,可用于分析电池及其他电化学系统,提供精确可靠的测量结果。

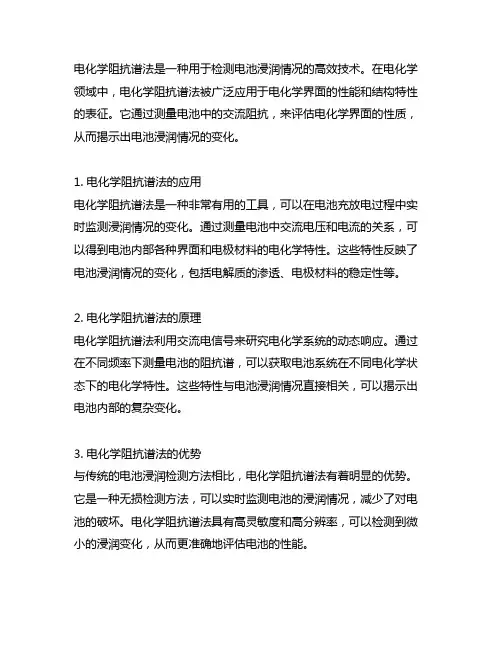

电化学阻抗谱法是一种用于检测电池浸润情况的高效技术。
在电化学领域中,电化学阻抗谱法被广泛应用于电化学界面的性能和结构特性的表征。
它通过测量电池中的交流阻抗,来评估电化学界面的性质,从而揭示出电池浸润情况的变化。
1. 电化学阻抗谱法的应用电化学阻抗谱法是一种非常有用的工具,可以在电池充放电过程中实时监测浸润情况的变化。
通过测量电池中交流电压和电流的关系,可以得到电池内部各种界面和电极材料的电化学特性。
这些特性反映了电池浸润情况的变化,包括电解质的渗透、电极材料的稳定性等。
2. 电化学阻抗谱法的原理电化学阻抗谱法利用交流电信号来研究电化学系统的动态响应。
通过在不同频率下测量电池的阻抗谱,可以获取电池系统在不同电化学状态下的电化学特性。
这些特性与电池浸润情况直接相关,可以揭示出电池内部的复杂变化。
3. 电化学阻抗谱法的优势与传统的电池浸润检测方法相比,电化学阻抗谱法有着明显的优势。
它是一种无损检测方法,可以实时监测电池的浸润情况,减少了对电池的破坏。
电化学阻抗谱法具有高灵敏度和高分辨率,可以检测到微小的浸润变化,从而更准确地评估电池的性能。
4. 我的个人观点和理解作为一种先进的电池浸润检测技术,我对电化学阻抗谱法抱有很高的期望。
它的应用可以为电池研究和电池工业提供有力的支持,有望推动电化学领域的发展和创新。
我相信随着技术的不断进步,电化学阻抗谱法将会在电池领域发挥越来越重要的作用。
总结回顾电化学阻抗谱法是一种非常重要的技术,可以用于评估电池的浸润情况。
它的原理简单易懂,应用广泛,具有很高的应用前景。
我对这一技术的发展充满期待,相信它会在未来的电化学研究中发挥越来越重要的作用。
通过本文的深度讨论,希望您能更全面、深刻地理解电化学阻抗谱法检测电池浸润情况的重要性和应用价值。
期待本文对您有所帮助,谢谢阅读!电化学阻抗谱法作为一种先进的电池浸润检测技术,不仅可以用于评估电池的浸润情况,还可以在电化学领域的其他领域中得到应用。
电化学原理与方法电化学阻抗谱电化学阻抗谱是电化学研究中常用的一种技术手段,它通过对样品施加交流电信号并测量相应的电流和电压,来研究电化学界面上的反应动力学过程。
本文将介绍电化学阻抗谱的基本原理、实验方法和应用。
首先,电化学阻抗谱的基本原理是基于交流电路理论。
当在电化学界面上施加交流电压信号时,该信号会引起电解质溶液中的离子迁移和电荷转移,从而导致交流电流的流动。
根据欧姆定律和基尔霍夫定律,可以将电化学阻抗谱通过等效电路模型描述为电阻、电感和电容的串、并联组合。
通过对等效电路模型的拟合,可以获得与电化学界面上的反应动力学相关的参数,如电荷转移电阻、界面电容等。
其次,电化学阻抗谱的实验方法包括三个方面的内容。
首先是实验设备的选择和准备。
通常使用电化学工作站来进行电化学阻抗谱实验,其中包括交流信号源,电位控制器,频率响应分析仪等设备。
其次是电极的选择和制备。
电极材料的选择应根据所研究体系的特性来确定,常见的电极材料包括铂、玻碳等。
制备电极时,需要将电极材料打磨至光滑,再进行活化处理。
最后是测量条件的确定。
包括施加的电压信号的幅值和频率,扫描电位的范围等。
最后,电化学阻抗谱在电化学研究中有着广泛的应用。
首先,它可以用来研究电极表面的活性位点分布和反应动力学。
通过测量不同频率下的阻抗谱,可以确定不同反应过程的速率常数和电荷转移步骤。
其次,电化学阻抗谱可以用于表征电化学界面的动态行为。
例如,可以通过观察阻抗谱中的截距和斜率来判断反应过程中的电化学反应控制机理。
另外,电化学阻抗谱还可以用于测定电极表面的电位分布和电解质溶液中的离子浓度分布等。
总之,电化学阻抗谱是一种非常有用的电化学研究方法,它可以用来研究电化学界面的反应动力学和界面行为。
通过对阻抗谱的测量和分析,可以得到与反应相关的重要参数。
在实验中,需要选择适当的设备和电极,并确定合适的测量条件。
电化学阻抗谱在材料科学、环境科学等领域中有着广泛的应用前景。
电化学阻抗谱的优缺点全文共四篇示例,供读者参考第一篇示例:电化学阻抗谱(EIS)是一种非常有效的电化学技术,用来研究电极和电解质界面的电荷传输和质量传递。
通过在一定频率范围内应用交流电压或电流,并测量电流响应,可以获得电化学阻抗谱。
这种方法在材料科学、电化学工程和能源存储方面得到了广泛应用。
电化学阻抗谱的优点包括:1. 非破坏性测试:EIS只需要在待测系统中引入微小的交流电信号,因此不会对系统造成破坏,能够在实验室或现场快速进行测试。
2. 宽频率范围:EIS技术可以在很宽的频率范围内获得有效数据,从低频到高频都能提供对系统的全面了解。
这使得EIS成为研究电化学反应的理想工具。
3. 高精度:由于EIS对系统的响应进行精确测量,并且可通过拟合得到具有物理意义的参数,因此具有很高的精度和可靠性。
4. 可实时监测变化:EIS可以实时监测系统的变化,包括电极表面的化学变化、离子传输速率的增减等。
电化学阻抗谱也存在一些缺点:1. 实验条件要求严格:EIS需要较为严格的实验条件,如保持温度恒定、消除外界干扰等,以确保实验数据的准确性,这增加了实验的难度和成本。
2. 数据分析复杂:EIS所获得的数据需要经过复杂的数学处理和分析,例如拟合、模拟等,对研究人员的专业水平要求较高。
3. 仪器设备价格昂贵:EIS所需的仪器设备价格较高,对于一些研究实验室或个人研究者来说,可能难以承受。
4. 样品要求严格:EIS对待测样品的要求也比较严格,需要样品具有特定的尺寸、表面处理等条件,这限制了EIS的应用范围。
第二篇示例:首先来说说EIS的优点。
EIS具有高灵敏度和分辨率,可以检测到微弱的电化学响应信号。
这使得EIS在研究电极界面的微观过程和表面反应机制时非常有用。
EIS可以提供丰富的信息,如电荷传输过程、界面反应动力学、电解质传输特性等。
通过分析EIS谱图,可以深入了解电化学系统的性质。
EIS还具有非破坏性和实时监测的优点,可以在不破坏样品的情况下对其进行表征。
电化学阻抗谱电化学阻抗谱(EIS)是采用现代电化学仪器测量并计算电化学系统中物理性质、化学性质和电化学性质变化的理论和实践方法。
简而言之,它就是用一种特殊的信号来激活电化学系统,在一段时间内,用电化学传感器测量系统的变化,然后用相关的数字分析方法分析和模式化出的变化,最终得到电化学阻抗谱图。
电化学阻抗谱技术将电化学系统的分析与量化结合起来,提供了一种综合的方法,用来表征电化学系统中各种参数,如电极表面结构、电极反应速度、溶液性质、电荷转移过程等。
它可以直接测量电极表面、接触界面以及溶液中发生的物理和化学变化,这些变化可以通过电化学阻抗谱直观地表示出来。
电化学阻抗谱技术的应用非常广泛,可以用于分析电极表面和接触界面的结构和性质,评价介观材料的电化学活性,估算化学反应速度常数和电极反应速率常数,构建生物传感器,以及用于电催化、能源转换和电池应用技术的研究等。
电化学阻抗谱技术主要分为三个部分,一是构建电化学系统,二是测量电化学系统的变化,三是对测量结果进行数字分析。
首先,构建电化学系统包括选择电极体系、选择电极类型、选择电解质溶液、选择分析频率等准备工作。
在设定这些参数之后,就可以开始进行实验了。
其次,测量电化学系统参数的改变,可以采用电化学仪器来实现。
常用仪器有示波器、频谱分析仪、回流时间仪以及其他仪器。
通常,在测量时,以低频信号为输入,在一段时间内记录每次信号的电流或电压变化,这种技术被称为阻抗测量技术。
最后,根据测量得到的数据,结合数字信号处理和电路理论,运用各种数字分析方法,对测量的电化学参数进行模型化,然后就可以得到电化学阻抗谱图了。
电化学阻抗谱技术已经在电极结构的表征、电极反应速率和电荷转移机制分析等电化学研究领域取得了巨大的进展,因此而被广泛应用。
它既能测量宏观参数,又能揭示微观参数,能够准确估算反应机理,对研究化学反应过程具有重要意义。
电化学阻抗谱技术是一种综合的、多方面的技术,涵盖了电极表面结构、电极反应速度、溶液性质、电荷转移及其他化学反应过程的研究,因而也可以用于各种新型能源材料的研制和应用。
1 电化学阻抗谱的应用及其解析方法 董泽华 华中科技大学
交流阻抗发式电化学测试技术中一类十分重要的方法,是研究电极过程动力学和表面现象的重要手段。特别是近年来,由于频率响应分析仪的快速发展,交流阻抗的测试精度越来越高,超低频信号阻抗谱也具有良好的重现性,再加上计算机技术的进步,对阻抗谱解析的自动化程度越来越高,这就使我们能更好的理解电极表面双电层结构,活化钝化膜转换,孔蚀的诱发、发展、终止以及活性物质的吸脱附过程。 1. 阻抗谱中的基本元件
交流阻抗谱的解析一般是通过等效电路来进行的,其中基本的元件包括:纯电阻R,纯电容C,阻抗值为1/jωC,纯电感L,其阻抗值为jωL。实际测量中,将某一频率为ω的微扰正弦波信号施加到电解池,这是可把双电层看成一个电容,把电极本身、溶液及电极反应所引起的阻力均视为电阻,则等效电路如图1所示。
RsCabCdZfRtCd'Zf'Rb
ElementFreedomValueErrorError %RsFree(+)2000N/AN/ACabFree(+)1E-7N/AN/ACdFixed(X)0N/AN/AZfFixed(X)0N/AN/ARtFixed(X)0N/AN/ACd'Fixed(X)0N/AN/AZf'Fixed(X)0N/AN/ARbFree(+)10000N/AN/A
Data File:Circuit Model File:C:\Sai_Demo\ZModels\12861 Dummy Cell.mdlMode: Run Fitting / All Data Points (1 - 1)Maximum Iterations:100Optimization Iterations:0Type of Fitting: ComplexType of Weighting: Data-Modulus
图1.用大面积惰性电极为辅助电极时电解池的等效电路 图中AB 分别表示电解池的研究电极和辅助电极两端,Ra,Rb分别表示电极材料本身的电阻,Cab表示研究电极与辅助电极之间的电容,Cd与Cd’表示研究电极和辅助电极的双电层电容,Zf与Zf’表示研究电极与辅助电极的交流阻抗。通常称为电解阻抗或法拉第阻抗,其数值决定于电极动力学参数及测量信号的频率,Rl表示辅助电极与工作电极之间的溶液电阻。一般将双电层电容Cd与法拉第阻抗的并联称为界面阻抗Z。 实际测量中,电极本身的内阻很小,且辅助电极与工作电极之间的距离较大,故电容Cab一般远远小于双电层电容Cd。如果辅助电极上不发生电化学反映,即Zf’特别大,又使辅助电极的面积远大于研究电极的面积(例如用大的铂黑电极),则Cd’很大,其容抗Xcd’比串联电路中的其他元件小得多,因此辅助电极的界面阻抗可忽略,于是图1可简化成图2,这也是比较常见的等效电路。
RsZfCd
ElementFreedomValueErrorError %RsFixed(X)1500N/AN/AZfFixed(X)5000N/AN/ACdFixed(X)1E-6N/AN/A
Data File:Circuit Model File:C:\Sai_Demo\ZModels\Tutor3 R-C.mdlMode: Run Simulation / Freq. Range (0.01 - 100Maximum Iterations:100Optimization Iterations:0Type of Fitting: ComplexType of Weighting: Data-Modulus
图2.用大面积惰性电极为辅助电极时电解池的简化电路 2. 阻抗谱中的特殊元件
以上所讲的等效电路仅仅为基本电路,实际上,由于电极表面的弥散效应的存在,所测得的双电层电容不是一个常数,而是随交流信号的频率和幅值而发生改变的,一般来讲,弥散效应主要与电极表面电流分布有关,在腐蚀电位附近,电极表面上阴、阳极电流并存,当介质中存在缓蚀剂时,电极表面就会为缓蚀剂层所覆盖,此时,铁离子只能在局部区域穿透缓蚀剂层形成阳极电流,这样就导致电流分布极度不均匀,弥散效应系数较低。表现为容抗弧变“瘪”,如图3所示。另外电极表面的粗糙度也能影响弥散效应系数变化,一般电极表面越粗糙,弥散效应系数越低。 2.1 常相位角元件(Constant Phase Angle Element,CPE)
A B 2
在表征弥散效应时,近来提出了一种新的电化学元件CPE,CPE的等效电路解析式为: pjTZ)(1
,CPE的阻抗由两个参数来定义,即CPE-T,CPE-P,我们知道,
)2sin()2cos(pjpjp,因此CPE元件的阻抗Z可以表示为
)]2sin()2[cos(1pjpTZp,这一等效元件的幅角为φ=--pπ/2,由于它的阻抗的数值是角频
率ω的函数,而它的幅角与频率无关,故文献上把这种元件称为常相位角元件。 实际上,当p=1时,如果令T=C,则有Z=1/(jωC),此时CPE相当于一个纯电容,波特图上为一正半圆,相应电流的相位超过电位正好90度,当p=-1时,如果令T=1/L,则有Z=jωL,此时CPE相当于一个纯电感,波特图上为一反置的正半圆,相应电流的相位落后电位正好90度;当p=0时,如果令T=1/R,则Z=R,此时CPE完全是一个电阻。 一般当电极表面存在弥散效应时,CPE-P值总是在1~0.5之间,阻抗波特图表现为向下旋转一定角度的半圆图。
图3 具有弥散效应的阻抗图 可以证明,弥散角φ=π/2*(1-CPE-P), 特别有意义的是,当CPE-P=0.5时,CPE可以用来取代有限扩散层的Warburg元件, Warburg元件是用来描述电荷通过扩散穿过某一阻挡层时的电极行为。在极低频率下,带电荷的离子可以扩散到很深的位置,甚至穿透扩散层,产生一个有限厚度的Warburg元件,如果扩散层足够厚或者足够致密,将导致即使在极限低的频率下,离子也无法穿透,从而形成无限厚度的Warburg元件,而CPE正好可以模拟无限厚度的Warburg
元件的高频部分。当CPE-P=0.5时, )22(21jTZ,其阻抗图为图3所示,一般在pH>13的碱溶液中,由于生成致密的钝化膜,阻碍了离子的扩散通道,因此可以观察到图4所示的波特图。.
15.017.520.022.5-7.5
-5.0-2.50Z' (Ohm)
Z'' (Ohm)FitResult
φ 0204060800-20-40-60-80-1000.12.1m1000 mg/L HAPM+2% Na2CO3
Im(Z'×100).cm2
Re(Z×100).cm2 3
图4 当CPE-P为0.5时(左)及在Na2CO3溶液中的波特图 2.2 有限扩散层的Warburg元件-闭环模型 本元件主要用来解析一维扩散控制的电化学体系,其阻抗为ppjTjTRZ)/(])tanh[(,一般在解析过程中,设置P=0.5,并且Ws-T=L2/D,(其中L是有效扩散层厚度,D是微粒的一维扩散系数),计
算表明,当ω->0时,Z=R,当ω->+∞,在)22(2jTRZ,与CPE-P=0.5时的阻抗表达式相同,阻抗图如图4。
02505007501000-1000-750-500-2500Z'Z''FitResult10-210-1100101102103104105100101102103Frequency (Hz)|Z|FitResult10-210-1100101102103104105-50-40-30-20-100
Frequency (Hz)
theta
图5,闭环的半无限的Warburg阻抗图 2.3 有限扩散层的Warburg元件-发散模型
本元件也是用来描述一维扩散控制的电化学体系,其阻抗为ppjTjTctnhRZ)/(])[(,其中ctnh为反正且函数,F(x)=Ln[(1+x)/(1-x)]。与闭环模型不同的是,其阻抗图的实部在低频时并不与实轴相交。而是向虚部方向发散。即在低频时,更像一个电容。典型的阻抗图如图5。
02004006008001000-1000-800-600-400-2000Z'Z''FitResult10-210-1100101102103104105102103104105106Frequency (Hz)|Z|FitResult10-210-1100101102103104105-100-75-50-250Frequency (Hz)
theta
图6. 发散的半无限的Warburg阻抗图 3. 常用的等效电路图及其阻抗图谱
对阻抗的解析使一个十分复杂的过程,这不单是一个曲线拟合的问题,事实上,你可以选择多个等效电路来拟合同一个阻抗图,而且曲线吻合的相当好,但这就带来了另外一个问题,哪一个电路符合实际情况呢,这其实也是最关键的问题。他需要有相当丰富的电化学知识。需要对所研究体系有比较深刻的认识。而
