下载文档原格式

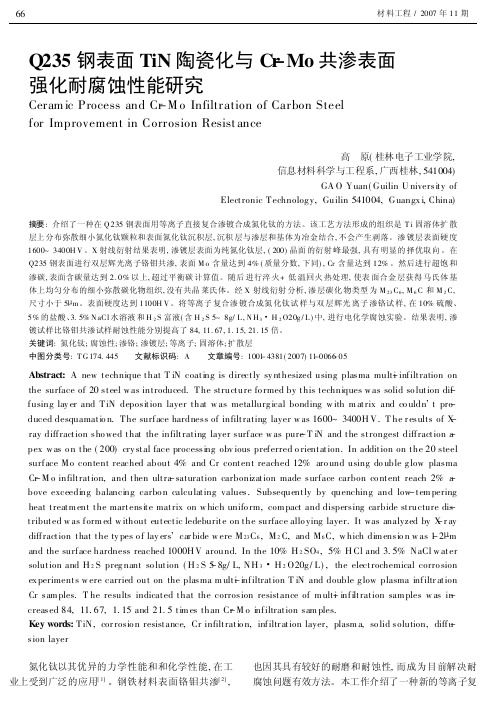

Q235钢表面TiN陶瓷化与Cr-Mo共渗表面强化耐腐蚀性能研究Ceram ic Process and Cr-M o Infiltration of Carbon Steelfor Improvement in Corrosion Resist ance高原(桂林电子工业学院,信息材料科学与工程系,广西桂林,541004)GA O Yuan(Guilin U niversity ofElectronic Technolog y,Guilin541004,Guangx i,China)摘要:介绍了一种在Q235钢表面用等离子直接复合渗镀合成氮化钛的方法。
该工艺方法形成的组织是T i固溶体扩散层上分布弥散细小氮化钛颗粒和表面氮化钛沉积层,沉积层与渗层和基体为冶金结合,不会产生剥落。
渗镀层表面硬度1600~3400H V。
X射线衍射结果表明,渗镀层表面为纯氮化钛层,(200)晶面的衍射峰最强,具有明显的择优取向。
在Q235钢表面进行双层辉光离子铬钼共渗,表面M o含量达到4%(质量分数,下同),Cr含量达到12%。
然后进行超饱和渗碳,表面含碳量达到2.0%以上,超过平衡碳计算值。
随后进行淬火+低温回火热处理,使表面合金层获得马氏体基体上均匀分布的细小弥散碳化物组织,没有共晶莱氏体。
经X射线衍射分析,渗层碳化物类型为M23C6,M6C和M2C,尺寸小于5L m。
表面硬度达到1100H V。
将等离子复合渗镀合成氮化钛试样与双层辉光离子渗铬试样,在10%硫酸、5%的盐酸、3.5%N aCl水溶液和H2S富液(含H2S5~8g/L,N H3#H2O20g/L)中,进行电化学腐蚀实验。
结果表明,渗镀试样比铬钼共渗试样耐蚀性能分别提高了84,11.67,1.15,21.15倍。
关键词:氮化钛;腐蚀性;渗铬;渗镀层;等离子;固溶体;扩散层中图分类号:T G174.445文献标识码:A文章编号:1001-4381(2007)11-0066-05Abstract:A new technique that T iN coating is directly sy nthesized using plasma mult-i infiltration on the surface of20steel w as introduced.The structure fo rmed by this techniques w as solid so lution dif-fusing lay er and TiN deposition layer that w as metallurg ical bonding w ith m atrix and co uldn.t pro-duced desquamatio n.The surface hardness of infiltrating layer w as1600~3400H V.T he r esults of X-ray diffraction sho wed that the infiltrating layer surface w as pure-T iN and the strongest diffraction a-pex w as o n the(200)cry stal face processing obv ious preferred o rientation.In addition on the20steel surface Mo content reached about4%and Cr content reached12%aro und using do uble g low plasma Cr-M o infiltration,and then ultra-saturation carbonization made surface carbon co ntent reach2%a-bove exceeding balancing carbo n calculating values.Subsequently by quenching and low-tem pering heat treatm ent the martensite matrix on w hich unifo rm,com pact and dispersing carbide structure dis-tributed w as form ed w ithout eutectic ledeburite on the surface allo ying layer.It was analyzed by X-r ay diffraction that the ty pes o f lay ers.car bide w ere M23C6,M2C,and M6C,w hich dim ensio n w as1-2L m and the surface hardness reached1000H V around.In the10%H2SO4,5%H Cl and3.5%NaCl w ater solution and H2S preg nant so lution(H2S5-8g/L,NH3#H2O20g/L),the electrochemical corro sion ex periments w ere carried out on the plasma m ult-i infiltration T iN and double g low plasma infiltr ation Cr sam ples.T he results indicated that the corrosion resistance of m ult-i infiltration sam ples w as in-creased84,11.67, 1.15and21.5tim es than Cr-M o infiltration sam ples.Key words:TiN,cor rosio n resistance,Cr infiltratio n,infiltr ation layer,plasm a,so lid solution,diffu-sion layer氮化钛以其优异的力学性能和和化学性能,在工业上受到广泛的应用[1]。
专论聚合物缓蚀剂的研究开发及应用张大全 周国定(上海电力学院热力设备腐蚀与防护实验室 上海200090)庞学良(江苏昆山香料化工研究所 昆山215300)摘 要 论述了聚合物缓蚀剂研究开发进展及其在材料保护中的应用。
聚合物缓蚀剂的应用发展对满足苛刻工艺条件下防腐蚀处理要求,实现缓蚀剂安全经济运行具有重要的意义。
主题词 腐蚀 聚合物缓蚀剂 环境保护 水处理 有机涂层DEVELOPM ENT AN D APPLICAT ION OF POLYM ERIC CORROSION INHIBITORSZhang Daquan Zhou Guoding(T he L abor atior y o f Co rr osion and P ro tectio n o f T her mal Pow er Equipment ,Shanghai I nstitute of Electric Pow er ,Shanghai 200090)Pang Xueliang(K unshan Inst itute o f Flavo r Chemical Engineer ing ,Jiangsu,K unshan 215300)Abstract T he dev elo pment and application of polymer ic cor r osio n inhibitio rs ar e rev iew ed.T he use ofpolymer ic cor ro sio n inhibitor s is beneficial to the r ealizatio n of co rr osio n pr evention r equir ement under ag gr essive engineer ing conditions .Development of polymer ic cor ro sion inhibito rs is of g reat significance for the safety and economy.Keywords Cor r osio n P olymer ic cor ro sion inhibitor Env ir onment pro tectio n W ater tr eatment Or g anic co ating1 引 言缓蚀剂是常用防腐蚀措施之一,广泛应用于酸洗、油气井酸化、金属制品储运、水处理等工业生产中。
Q235B钢在不同土壤环境中的腐蚀研究的研究报告近年来，Q235B钢在建筑和轨道交通领域中的应用越来越广泛。
然而，长期使用下的钢材会受到腐蚀的侵蚀，从而导致钢材的力学性能下降，缩短使用寿命。
因此，本文针对Q235B钢在不同土壤环境中的腐蚀进行了研究。
1. 实验材料和方法1.1 实验材料本研究选用Q235B钢作为实验材料。
Q235B钢是一种常用的碳素结构钢，常用于建筑和桥梁工程领域。
1.2 实验方法本研究采用模拟土壤环境进行腐蚀实验。
选择了三种土壤样本，分别是酸性土壤、中性土壤和碱性土壤。
将样品切割成正方形，每个样品的边长为1 cm，表面处理后在每个土壤样本中进行浸泡，并连续放置30天。
在放置期间，记录并比较不同土壤环境下的样品表面的腐蚀情况。
2. 实验结果2.1 酸性土壤在酸性土壤环境下，Q235B钢表面出现了严重的腐蚀现象。
30天后，该样品表面出现了大量锈蚀和腐蚀痕迹。
扫描电镜结果表明，表面的铁锈物质较多，表明铁在酸性环境中容易被氧化。
2.2 中性土壤在中性土壤环境下，Q235B钢样品表面的腐蚀情况相对于酸性土壤环境较轻。
30天后，该样品表面看上去仍然非常光滑，然而在扫描电镜下观察，可以看到出现了细微的腐蚀痕迹。
表明中性土壤环境下Q235B钢依然存在着一定程度的腐蚀。
2.3 碱性土壤在碱性土壤环境下，Q235B钢样品表面腐蚀情况相对于中性土壤环境更加严重。
30天后，该样品表面出现了蚀孔和被严重腐蚀的痕迹。
表明碱性土壤环境下Q235B钢的腐蚀状况更加严重。
3. 结论本研究对Q235B钢在不同土壤环境中的腐蚀进行了研究。
结果表明，酸性土壤是Q235B钢表面腐蚀最为严重的土壤环境，其次是碱性土壤，而中性土壤下的腐蚀相对较轻。
这表明，建筑和轨道交通领域中作为结构材料的Q235B钢应避免暴露于酸性和碱性土壤环境中，可通过选择更合适的防腐措施提高其使用寿命。
为进一步了解Q235B钢在不同土壤环境中的腐蚀情况，下面列举了一些实验数据：- 酸性土壤环境下，Q235B钢表面的腐蚀速率为0.7 mm/y；- 中性土壤环境下，Q235B钢表面的腐蚀速率为0.4 mm/y；- 碱性土壤环境下，Q235B钢表面的腐蚀速率为1.2 mm/y。
生姜提取物对Q235钢在盐酸溶液中的缓蚀作用何文涛，方晶，梁小龙，宋吉明(安徽大学化学化工学院无机有机杂化功能材料化学安徽省重点实验室，安徽合肥230601)摘要：通过乙醇回流提取法制备生姜提取物(GE)，研究GE 对Q235钢在浓度为1mol/L HCl 溶液中的缓蚀作用及作用机理。
结果显示：GE 对Q235钢的缓蚀性能随其浓度的增大而增强，40℃时GE 质量浓度0.20g/L 后，缓蚀率趋于稳定，达93%以上；GE 对钢片的吸附符合Langmuir 吸附等温方程，是一种混合型缓蚀剂，主要抑制阴极反应；添加GE 后钢/酸界面的电荷转移电阻增大，腐蚀反应速率减缓，对碳钢腐蚀具有较强的抑制作用。
关键词：生姜提取物；缓蚀剂；Q235钢；失重法；电化学法中图分类号：TG 174.42文献标志码：Adoi ：10.3969/j.issn.1671-7872.2022.01.003Inhibition Effect of Ginger Extract on Q235Steel in Hydrochloric AcidHE Wentao,FANG Jing,LIANG Xiaolong,SONG Jiming(School of Chemistry and Chemical Engineering,Anhui Provincial Key Laboratory of Inorganic-OrganicHybrid Functional Materials Chemistry,Anhui University,Hefei 230601,China )Abstract ：Ginger extract (GE)was prepared by ethanol reflux extraction method.The inhibition effect and mecha ‐nism of GE on Q235carbon steel in 1mol/L HCl solution were studied.The results show that the corrosion inhibition performance of GE on Q235steel increases with the increase of its concentration.After the mass concentration of GE reaches 0.20g/L at 40℃,the corrosion inhibition rate tends to be stable,up to more than 93%.The adsorption of GE on the steel sheet conforms to Langmuir adsorption isotherm equation,and it is a mixed corrosion inhibitor,which mainly inhibits the cathode reaction.After adding GE,the charge transfer resistance of steel/acid interface increases,the corrosion reaction rate slows down,and has a strong inhibition effect on the corrosion of carbon steel.Key words ：ginger extract;corrosion inhibitor;Q235steel;weight loss method;electrochemical method碳钢广泛应用于工业建筑等领域，但工作环境中碳钢易腐蚀，不仅会引发事故，造成一定的经济损失，还对自然环境造成污染[1-3]。
溶菌酶在硫酸介质中对Q235钢缓蚀行为的研究谯康全;吴永强;刘新露【摘要】Corrosion inhibition behavior of lysozyme on Q235 steel inH2SO4 solution was studied by mass loss,potentiodynamic polarization and electrochemical impedance spectroscopy.The results show that lysozyme is a mixed-type inhibitor.The absorption type of Lysozyme onQ235 steel surface is spontaneous chemisorption,and obeys Langmuir isotherm.Inhibition efficiency of lysozyme is excellent and less effected by H2SO4 concentration,solution temperature and the dipping time of lysozyme in H2SO4 solution.%采用失重法、动电位扫描法、电化学阻抗法,研究了溶菌酶在硫酸介质中对Q235钢的缓蚀行为。
结果表明,溶菌酶是一种缓蚀效果显著的混合型缓蚀剂,吸附行为属于自发的化学吸附,符合Langmuir等温吸附式,缓蚀效率受酸度、温度、缓蚀剂酸泡时间的影响较小。
【期刊名称】《腐蚀与防护》【年(卷),期】2012(033)006【总页数】4页(P478-481)【关键词】溶菌酶;缓蚀剂;Q235钢;硫酸【作者】谯康全;吴永强;刘新露【作者单位】四川理工学院化学与制药工程学院,自贡643000;四川理工学院材料与化学工程学院,自贡643000;四川理工学院化学与制药工程学院,自贡643000【正文语种】中文【中图分类】TG174.42金属酸洗缓蚀剂的应用作为高效的金属防腐蚀手段，在锅炉、管道等金属设备清洗中越来越受到关注。
浙江海洋大学毕业论文（设计）文献综述学院：石化与能源工程学院专业：安全工程班级：A13安工学号：*********学生姓名：***指导教师：***二○一七年 3 月Q235钢腐蚀损伤试验与评价方法研究摘要：Q235钢广泛应用于石油化工机械、建筑、金属加工业等方面，具有含碳量低、强度、韧性好、价廉等优点。
由于金属腐蚀问题遍及国民经济和国防建设各部门，其危害性十分严重，近年来，国内对Q235钢的腐蚀行为进行了大量研究，并取得了一些成果。
本文在对这些成果进行系统总结的基础上, 整理了Q235钢在国内各地不同种类成分的土壤的腐蚀行为，以及大气，溶液离子等因素对Q235钢腐蚀损伤情况的影响，包括对于正交实验法应用与设计进行总结，以及评价腐蚀结果的各种评价方法，对进一步研究采取正交试验法评价Q235钢的腐蚀损伤行为提供帮助。
关键词：Q235钢腐蚀损伤正交试验评价方法1. Q235钢在土壤中腐蚀的研究土壤是由土粒、水溶液、气体、有机物、带电胶粒和黏液胶体等多种组分成的极为复杂的不均匀多项体系。
土壤胶体带有电荷，并吸附一定数量的阴离子，当土壤中存在少量水分时，土壤即成为一个腐蚀性的多相电解质，土壤中金属的腐蚀过程主要是电化学过程。
金属材料在土壤中腐蚀受多种因素的影响，这些因素主要包括土壤的盐分、酸度、湿度、电场、有机质、微生物等，这些因素的综合作用导致土壤中金属设施的腐蚀。
因此，研究土壤腐蚀规律，寻找有效的防蚀途径具有很重要的意义。
李文涛、林晶［1］应用现代表面分析技术研究了，Q235钢在硫酸盐还原菌(SRB)环境中的腐蚀行为，结果显示:(1) SRB总是先以单个菌吸附在碳钢表面，然后形成菌落在表面聚集，随着微生物膜的形成，腐蚀产物膜也很快形成，SRB的代谢产物更容易在试样表面吸附与金属离子形成腐蚀产物膜，开始的微生物膜和腐蚀产物膜都比较致密，具有一定的保护作用，然后变得疏松多孔，失去保护作用，并且在试片表面形成浓差电池加速腐蚀;(2)微生物膜和硫化物膜在金属表面分布不均匀，进而形成浓差电池引起腐蚀，Q235钢的微生物腐蚀主要以点蚀形式发生，腐蚀产物膜的化合物组成以FeS为主。
盐酸中2-(3'-羟基苯基)-4,5-二(2'-羟基苯基)咪唑对低碳钢的缓蚀性能研究朱昆鹏;樊章新;吕艳丽;李晓;刘云晶;张鑫;王丹;王艳秋【期刊名称】《绿色科技》【年(卷),期】2015(000)006【摘要】采用失重法及扫描电镜法研究了2-(3'-羟基苯基)-4,5-二(2’羟基苯基)咪唑(HHIP)在1MHCl溶液中对低碳铜的缓蚀作用,并对其缓蚀机理进行了探讨.研究结果表明:在1M HC1溶液中,该缓蚀剂对低碳钢的缓蚀效率可达到90％以上,最佳缓蚀效率达到95.12％,当缓蚀剂浓度为1mmol/L、实验温度为30℃,吸附成膜时间4h,缓蚀效率达最大值,此后基本不变.通过理论计算和分析该缓蚀剂在低碳铜的表面的吸附符合Langmuir吸附,且吉布斯自由能显示为自发过程.【总页数】4页(P297-300)【作者】朱昆鹏;樊章新;吕艳丽;李晓;刘云晶;张鑫;王丹;王艳秋【作者单位】辽宁科技大学化学工程学院,辽宁鞍山114051;山东钢铁股份有限公司莱芜分公司特钢事业部,山东莱芜271104;辽宁科技大学化学工程学院,辽宁鞍山114051;辽宁科技大学化学工程学院,辽宁鞍山114051;辽宁科技大学化学工程学院,辽宁鞍山114051;辽宁科技大学化学工程学院,辽宁鞍山114051;辽宁科技大学化学工程学院,辽宁鞍山114051;辽宁科技大学化学工程学院,辽宁鞍山114051【正文语种】中文【中图分类】TG174.42【相关文献】1.3-(对甲基苯基偶氮)-6-(2-羧基苯基偶氮)-4,5-二羟基-2,7-萘二磺酸与锶显色反应的研究及其应用 [J], 王利平;李在均;汤坚;潘教麦2.新型4-{4,5-二[(E)-苯乙烯]-1H-咪唑-2-基}苯甲醛共价键连单羟基四苯基卟啉化合物的合成及其分子内能量转移性能 [J], 龙凌亮;王林;吴燕俊3.5－（3，5－二溴－2－吡啶基）－1－（2－羟基－5－磺苯基）－3－（2－羟基苯基）甲的合成及其与铜显色反应的研究 [J], 俞关勇;汤福隆;胡群义4.2-(4-溴苯基)-4,5-二(4-羟基苯乙烯基)咪唑的合成和荧光性能 [J], 宋贤锋;余乐乐;张凯鑫;张瑞宁;陈明军;钟柳;江德凤;刘治国5.2,2-二(4-羟基-3,5-二硝基苯基)丙烷和2,2-二(4-羟基-3-硝基苯基)丙烷热分解动力学研究 [J], 汤林;赵群金;胡云楚;孙汉洲;向佐勇因版权原因，仅展示原文概要，查看原文内容请购买。
喹诺酮药品对Q235钢在HCl溶液中缓蚀性能的影响
庞雪辉;李伟华;侯保荣;于志刚
【期刊名称】《中国腐蚀与防护学报》
【年(卷),期】2008(28)3
【摘要】用失重法、极化曲线和交流阻抗等方法研究了喹诺酮类药品(诺氟沙星、氧氟沙星)对在1 mol/L HCl溶液中的Q235钢的缓蚀性能和作用机理的影响。
结果表明,所研究的两种喹诺酮类药品均具有较好的缓蚀性能,二者在有效浓度为3.5 mmol/L时对碳钢的缓蚀效率分别为95%、92%,二者均为阳极抑制为主的的混合抑制型缓蚀剂。
同时,还考察了温度对两种缓蚀剂的缓蚀性能的影响,结果是温度的升高不利于其缓蚀作用的发挥。
【总页数】7页(P166-172)
【关键词】喹诺酮;腐蚀;交流阻抗;极化曲线
【作者】庞雪辉;李伟华;侯保荣;于志刚
【作者单位】中国海洋大学化学化工学院,青岛266100;中国科学院海洋研究所,青岛266071
【正文语种】中文
【中图分类】TG174.42
【相关文献】
1.HCl 溶液中酸性离子液体对 Q235钢的缓蚀作用 [J], 李明丽;曹淑云;孟令波;桂建舟;张磊;刘丹
2.3-丁基-5,5-二甲基海因咪唑季铵盐对HCl溶液中Q235钢的缓蚀性能 [J], 郭睿;李云鹏;土瑞香;宋博;郭煜
3.2-吡啶甲醛缩氨基硫脲席夫碱在HCl溶液中对Q235钢的缓蚀作用 [J], 徐斌;刘瑛;尹晓爽;杨文忠
4.壳聚糖季铵盐在HCl溶液中对Q235钢的缓蚀性能 [J], 王秀梅;万晔;范兆荣;李晓
5.阳离子碳氟、碳氢表面活性剂对Q235钢在HCl溶液中的缓蚀性能 [J], 廖永娟;刘金彦;宋国强;王法庭
因版权原因，仅展示原文概要，查看原文内容请购买。
缓蚀剂浓度对饱和CO2盐溶液中咪唑啉缓蚀剂膜的影响
缓蚀剂浓度对饱和CO2盐溶液中咪唑啉缓蚀剂膜的影响
咪唑啉及其衍生物是油田行业常用的耐二氧化碳腐蚀的缓蚀剂,其缓蚀机制主要是化学吸附作用.本文采用失重法、弱极化法、交流阻抗法等手段研究了1种新型咪唑啉缓蚀剂对Q235钢在饱和CO2盐溶液中不同浓度随时间的缓蚀行为变化,探讨了吸附膜的形成与衰减规律.结果表明:85 ℃存在极值浓度40 mg·L-1,此时缓蚀剂达到最佳状态,24 h 即可成膜,膜寿命较长,可以维持至少120 h.
作者：杜敏张静王宁作者单位：中国海洋大学化学化工学院,海洋化学理论与工程技术教育部重点实验室,山东,青岛,266100 刊名：中国海洋大学学报（自然科学版）ISTIC PKU英文刊名：PERIODICAL OF OCEAN UNIVERSITY OF CHINA 年，卷(期)：2009 39(5) 分类号：P714 P755.3 关键词：浓度咪唑啉缓蚀剂吸附膜二氧化碳。
2-吡啶甲醛缩4-苯基氨基硫脲席夫碱在盐酸溶液中对Q235钢的缓蚀作用宁文博;孟玥;徐斌;杨文忠;季燕【摘要】合成了一种吡啶席夫碱衍生物,2-吡啶甲醛缩4-苯基氨基硫脲席夫碱(PCPIC),并采用失重法、电化学阻抗谱法和极化曲线法研究了PCPTC对Q235钢在1mol/L HCl溶液的缓蚀作用.结果表明:PCPTC对Q235钢在1 mol/L HCl溶液中具有优良的缓蚀效果,是一种混合型缓蚀剂;当缓蚀剂浓度达到0.5mmol/L时,缓蚀率达到93.6％;PCPTC在Q235钢表面的吸附符合Langmuir吸附等温式;扫描电镜(SEM)观察表明,PCPTC可以有效保护Q235钢.【期刊名称】《腐蚀与防护》【年(卷),期】2016(037)011【总页数】5页(P876-880)【关键词】席夫碱;Q235钢;缓蚀性能;电化学;吸附等温式【作者】宁文博;孟玥;徐斌;杨文忠;季燕【作者单位】南京工业大学化学与分子工程学院,南京210009;南京工业大学化学与分子工程学院,南京210009;南京工业大学化学与分子工程学院,南京210009;南京工业大学化学与分子工程学院,南京210009;南京工业大学化学与分子工程学院,南京210009【正文语种】中文【中图分类】TG174.42金属酸洗缓蚀剂的应用作为高效的金属防腐蚀手段，在锅炉、管道等金属设备清洗中越来越受到关注［1］。
席夫碱化合物因其分子结构中具有亚胺特性基团（－RC ＝N－），既包含电负性较高的N原子能提供孤对电子，又包含能提供π电子和空轨道的不饱和双键结构，能吸附在金属表面上，可以起到较好的缓蚀作用［2-4］。
并且席夫碱具有成本低、易合成与提纯、水溶性好、毒性低以及适应性强等特点［5］。
吡啶杂环化合物因为分子中包含N原子和芳香环结构，易形成大π共轭体系，有利于保护金属基体［6-7］。
目前国内外对吡啶席夫碱类缓蚀剂的研究较少。
本工作合成了一种吡啶席夫碱衍生物2-吡啶甲醛缩4-苯基氨基硫脲席夫碱（PCPTC），并利用静态失重法、电化学方法和扫描电镜技术研究了该缓蚀剂在1 mol／L HCl溶液中对Q235钢的缓蚀作用，并探讨其缓蚀机理。
