(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910204418.7(22)申请日 2019.03.18(71)申请人 黑龙江土友生物科技有限公司地址 152000 黑龙江省绥化市兰西县经济开发区1号楼3层(72)发明人 金春学 (74)专利代理机构 成都顶峰专利事务所(普通合伙) 51224代理人 王霞(51)Int.Cl.C02F 3/34(2006.01)C02F 3/02(2006.01)(54)发明名称一种水上净化装置及其净化方法(57)摘要本发明属于污水处理领域,公开了一种水上净化装置及其净化方法。
该净化装置包括桨叶旋转结构、连接杆和旋转固定机构,桨叶旋转结构经连接杆与旋转固定机构连接;旋转固定机构包括第一杆件、连接板Ⅰ、第二杆件、连接板Ⅱ和平衡固定球,第一杆件、连接板Ⅰ、第二杆件、连接板Ⅱ和平衡固定球顺次连接;连接杆的一端套设在第一杆件上;桨叶旋转结构包括旋转件、控制件、桨杆和桨叶;旋转件连接控制件,旋转件连接桨杆,桨杆连接桨叶;连接杆另一端与控制件连接。
该发明通过各构件协同运作,有效降低能耗,节约成本,提升净化能力,扩大净化区域,适用于各种污水处理环境,具有较高的实用性和实施性。
该净化方法流程简捷,无任何副作用现象的出现。
权利要求书1页 说明书7页 附图3页CN 109775867 A 2019.05.21C N 109775867A权 利 要 求 书1/1页CN 109775867 A1.一种水上净化装置,其特征在于,所述净化装置包括桨叶旋转结构(1)、连接杆(2)和旋转固定机构(3),桨叶旋转结构(1)经连接杆(2)与旋转固定机构(3)连接;所述旋转固定机构(3)包括第一杆件(4)、连接板Ⅰ(5)、第二杆件(6)、连接板Ⅱ(7)和平衡固定球(8),第一杆件(4)、连接板Ⅰ(5)、第二杆件(6)、连接板Ⅱ(7)和平衡固定球(8)顺次连接;所述连接杆(2)的一端套设在第一杆件(4)上,所述连接杆(2)能够沿第一杆件(4)做往返运动,连接杆(2)能够沿第一杆件(4)做旋转运动;所述桨叶旋转结构(1)包括旋转件(9)、控制件(10)、至少一个桨杆(11)和桨叶(12);所述旋转件(9)固定连接控制件(10),旋转件(9)固定连接桨杆(11),桨杆(11)固定连接桨叶(12);所述连接杆(2)另一端与控制件(10)固定连接。

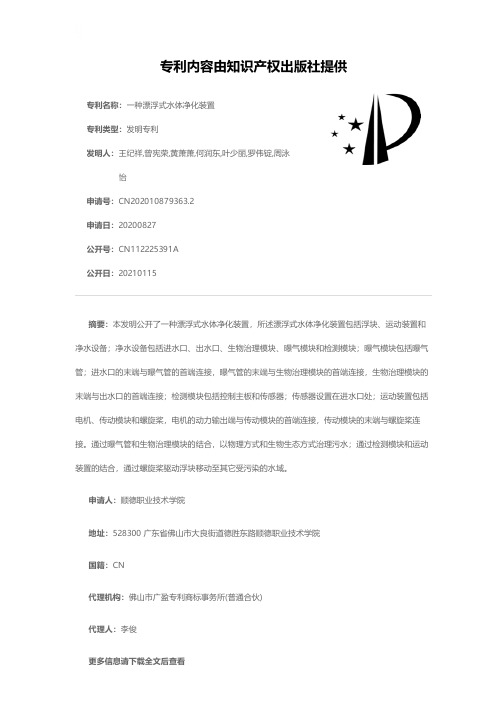

专利名称:一种漂浮式水体净化装置
专利类型:发明专利
发明人:王纪祥,曾宪荣,黄萧萧,何润东,叶少丽,罗伟锭,周泳怡
申请号:CN202010879363.2
申请日:20200827
公开号:CN112225391A
公开日:
20210115
专利内容由知识产权出版社提供
摘要:本发明公开了一种漂浮式水体净化装置,所述漂浮式水体净化装置包括浮块、运动装置和净水设备;净水设备包括进水口、出水口、生物治理模块、曝气模块和检测模块;曝气模块包括曝气管;进水口的末端与曝气管的首端连接,曝气管的末端与生物治理模块的首端连接,生物治理模块的末端与出水口的首端连接;检测模块包括控制主板和传感器;传感器设置在进水口处;运动装置包括电机、传动模块和螺旋桨,电机的动力输出端与传动模块的首端连接,传动模块的末端与螺旋桨连接。
通过曝气管和生物治理模块的结合,以物理方式和生物生态方式治理污水;通过检测模块和运动装置的结合,通过螺旋桨驱动浮块移动至其它受污染的水域。
申请人:顺德职业技术学院
地址:528300 广东省佛山市大良街道德胜东路顺德职业技术学院
国籍:CN
代理机构:佛山市广盈专利商标事务所(普通合伙)
代理人:李俊
更多信息请下载全文后查看。

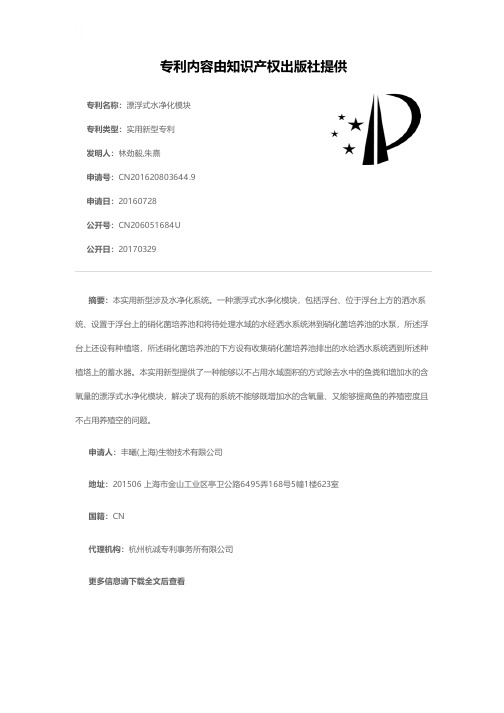

专利名称:漂浮式水净化模块专利类型:实用新型专利
发明人:林劲毅,朱熹
申请号:CN201620803644.9申请日:20160728
公开号:CN206051684U
公开日:
20170329
专利内容由知识产权出版社提供
摘要:本实用新型涉及水净化系统。
一种漂浮式水净化模块,包括浮台、位于浮台上方的洒水系统、设置于浮台上的硝化菌培养池和将待处理水域的水经洒水系统淋到硝化菌培养池的水泵,所述浮台上还设有种植塔,所述硝化菌培养池的下方设有收集硝化菌培养池排出的水给洒水系统洒到所述种植塔上的蓄水器。
本实用新型提供了一种能够以不占用水域面积的方式除去水中的鱼粪和增加水的含氧量的漂浮式水净化模块,解决了现有的系统不能够既增加水的含氧量、又能够提高鱼的养殖密度且不占用养殖空的问题。
申请人:丰曦(上海)生物技术有限公司
地址:201506 上海市金山工业区亭卫公路6495弄168号5幢1楼623室
国籍:CN
代理机构:杭州杭诚专利事务所有限公司
更多信息请下载全文后查看。
专利名称:一种漂浮式水污染处理装置
专利类型:实用新型专利
发明人:李文斌,王尹菲,邓红艳,李敏,欧阳江明,喻楚桐,杨燕申请号:CN202122832152.6
申请日:20211118
公开号:CN216092471U
公开日:
20220322
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种漂浮式水污染处理装置,涉及污水处理技术领域,解决了目前收集处理面积小,同时增加一定的能耗;且没有便于快速的对收集滤网进行拆卸的拆卸设置,导致工作效率大大降低的技术问题;包括操作箱,操作箱内壁的顶端固定安装有电机,操作箱的两侧固定安装有处理方管,电机的传动轴固定安装有支撑柱,支撑柱的底端固定安装有第一锥形齿轮,两个处理方管的内部均设有转动组件,两个处理方管的内部均滑动连接有收集滤网,两个处理方管另一侧的顶部均固定安装有固定块;本实用新型具有大大提高收集处理面积,减少一定的能耗;便于对设置的收集滤网进行拆卸,大大提高工作效率,使用和操作起来更加便捷。
申请人:西华师范大学
地址:637000 四川省南充市顺庆区师大路1号
国籍:CN
代理机构:济南鼎信专利商标代理事务所(普通合伙)
代理人:陈良
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910112626.4
(22)申请日 2019.02.13
(71)申请人 林碧秀
地址 511400 广东省广州市番禺区中环西
路230号广州大学
(72)发明人 林碧秀
(51)Int.Cl.
C02F 1/461(2006.01)
(54)发明名称漂浮式水环境化学净化池(57)摘要本发明公开了漂浮式水环境化学净化池,其结构包括浮动块、反应池、驱动机、控制箱、抽水箱,本发明通过改进设备的部分结构,使其在进行使用的时候,能够通过液位检测机构与渗透机构相配合,以渗透压差来对污水的浓度进行检测,从而对电解的电压进行控制,避免出现污水浓度较高,而电压不够,污水电解速度缓慢使设备在未完全净化的情况下便排出,污水浓度过低,电压过高,而造成电力浪费的现象,同时在液位检测机构在检测污水浓度较低的时候,会自动控制加液机构进行添加强酸溶液,来增强污水的导电性,浓度较高则不用,避免了对浓度较高,其本身自由离子浓度相对较高的污水进行添加强酸溶液而导致效果不佳,
对强酸溶液造成浪费。
权利要求书2页 说明书5页 附图7页CN 109775812 A 2019.05.21
C N 109775812
A
权 利 要 求 书1/2页CN 109775812 A
1.漂浮式水环境化学净化池,其结构包括浮动块(1)、反应池(2)、驱动机(3)、控制箱(4)、抽水箱(5),所述浮动块(1)的顶端垂直焊接有反应池(2),所述驱动机(3)的底端与浮动块(1)的顶端相焊接,所述驱动机(3)位于反应池(2)的右方,所述抽水箱(5)的底端与浮动块(1)的顶端为一体化结构,所述控制箱(4)垂直嵌入在抽水箱(5)的顶端,所述抽水箱(5)位于驱动机(3)的右方,其特征在于:
所述反应池(2)包括电解组件(21)、浓度检测机构(22)、外壳(23)、加液机构(24),所述电解组件(21)的底端中部垂直焊接有浓度检测机构(22),所述浓度检测机构(22)的左端与加液机构(24)的右端电连接,所述电解组件(21)的顶端与外壳(23)内的顶端相焊接,所述加液机构(24)的左端与外壳(23)内的左端相焊接。
2.根据权利要求1所述的漂浮式水环境化学净化池,其特征在于:所述电解组件(21)包括通电连接块(211)、控制模块(212)、电极杆连接块(213)、电极杆(214),所述通电连接块(211)的顶端与控制模块(212)的底端相焊接,所述电极杆连接块(213)设于通电连接块(211)的底端,所述电极杆(214)垂直焊接在电极杆连接块(213)的底端,所述通电连接块(211)的底端焊接有浓度检测机构(22)。
3.根据权利要求1或2所述的漂浮式水环境化学净化池,其特征在于:所述浓度检测机构(22)包括抽液控制组件(221)、液位检测机构(222)、渗透机构(223)、污水抽液机构(224)、抽液控制机构(225)、外壳(226),所述抽液控制组件(221)的顶端与外壳(226)的顶端相焊接,所述液位检测机构(222)的右端与渗透机构(223)的左端相焊接,所述污水抽液机构(224)顶端与抽液控制机构(225)的底端电连接,所述抽液控制机构(225)的左端与渗透机构(223)的右端相焊接,所述抽液控制组件(221)的底端与液位检测机构(222)左部分顶端活动连接,所述外壳(226)的顶端与通电连接块(211)的底端相焊接。
4.根据权利要求3所述的漂浮式水环境化学净化池,其特征在于:所述抽液控制组件(221)包括电机控制模块(2211)、连接导线(2212)、触板(2213),所述电机控制模块(2211)的底端水平焊接有触板(2213),所述连接导线(2212)的右端设于电机控制模块(2211)的左端,所述触板(2213)的底端与液位检测机构(222)的左部分顶端活动触碰。
5.根据权利要求3或4所述的漂浮式水环境化学净化池,其特征在于:所述液位检测机构(222)包括滑动变阻器(2221)、衔接杆(2222)、滑动推板(2223)、净水槽(2224),所述滑动变阻器(2221)的底端与衔接杆(2222)的右端活动连接,所述衔接杆(2222)的左端与滑动推板(2223)的顶端铰链连接,所述滑动推板(2223)垂直嵌入在净水槽(2224)的顶端中部,所述滑动推板(2223)的顶端与触板(2213)的底端活动触碰。
6.根据权利要求3所述的漂浮式水环境化学净化池,其特征在于:所述渗透机构(223)包括半渗透膜(2231)、排液口(2232)、污水槽(2233),所述半渗透膜(2231)的右端与污水槽(2233)的左端相焊接,所述排液口(2232)设于污水槽(2233)的底端,所述污水槽(2233)的右端与水抽液机构(224)的左端相焊接。
7.根据权利要求3或6所述的漂浮式水环境化学净化池,其特征在于:所述水抽液机构(224)包括连接抽管(2241)、抽泵(2242)、控制阀块(2243),所述连接抽管(2241)的左端与抽泵(2242)的右端相胶合,所述控制阀块(2243)设于抽泵(2242)的顶端,所述抽泵(2242)的左端与污水槽(2233)的右端相焊接。
8.根据权利要求3所述的漂浮式水环境化学净化池,其特征在于:所述抽液控制机构
