变电站综合自动化(第三版)引言概述：变电站综合自动化(第三版)是现代电力系统中的重要组成部分，它利用先进的自动化技术对变电站进行监控、控制和保护，提高了电力系统的可靠性和安全性。
本文将从五个方面详细介绍变电站综合自动化(第三版)的相关内容。
一、智能化监控系统1.1 实时监测：第三版变电站综合自动化系统可以实时监测变电站各个设备的运行状态，包括变压器、断路器、隔离开关等。
1.2 远程控制：用户可以通过远程控制系统对变电站设备进行操作，实现远程开关、调节等功能。
1.3 数据分析：系统可以对采集到的数据进行分析，提供实时的电网状态信息和故障诊断。
二、智能化保护系统2.1 故障检测：第三版变电站综合自动化系统可以对电网中的故障进行快速检测和定位，保护设备和电网的安全。
2.2 自动重合闸：系统可以自动进行重合闸操作，减少故障对电网的影响。
2.3 多级保护：系统采用多级保护策略，保证了电网的可靠性和安全性。
三、智能化控制系统3.1 负荷调节：系统可以根据电网负荷情况进行智能调节，保证电网的平稳运行。
3.2 优化运行：系统可以对电网进行优化运行，提高电网的效率和经济性。
3.3 自动化调度：系统可以实现对电网的自动化调度，提高电网的运行效率和灵活性。
四、智能化诊断系统4.1 故障诊断：系统可以对电网中的故障进行快速诊断，并提供相应的解决方案。
4.2 预测分析：系统可以通过数据分析进行预测性维护，提前发现潜在故障隐患。
4.3 运行评估：系统可以对电网的运行情况进行评估，为电力系统的优化提供参考。
五、智能化管理系统5.1 运行管理：系统可以对电网的运行情况进行全面管理，提供实时监控和报警功能。
5.2 资源调度：系统可以对电网资源进行智能调度，提高资源的利用率。
5.3 数据存储：系统可以对采集到的数据进行存储和管理，为电网的长期运行提供支持。
总结：变电站综合自动化(第三版)系统在电力系统中扮演着至关重要的角色，通过智能化监控、保护、控制、诊断和管理，提高了电网的可靠性、安全性和经济性，为电力系统的稳定运行提供了有力支持。
变电站综合自动化系统结构报告变电站是电力网络中线路的连接点，承担着电压和功率的变换、电能的收集和分配等功能。
它的运行直接影响到整个电力系统的安全、可靠和经济运行。
然而，变电站的运行很大程度上取决于其二次设备的性能。
现有变电站有三种类型:一种是常规变电站；一种是部分由微机管理并具有一定自动化水平的变电站，另一种是完全计算机化的综合自动化变电站。
对于常规变电站来说，其致命弱点是不具备自诊断、故障记录分析、能力和资源共享的能力，无法检测二次系统本身的故障，也无法全面记录和分析运行参数和故障信息。
全计算机化的综合自动化变电站用计算机化的二次设备取代了传统的分立设备。
它集继电保护、控制、监视和远动功能于一体，实现了设备和信息资源的共享，使变电站的设计简单紧凑，实现了变电站更安全可靠的运行。
同时系统二次接线简单，减少了二次设备的占地面积，使变电站二次设备以崭新的面貌出现。
1.1变电站综合自动化简介1.1.1变电站综合自动化的基本概念变电站综合自动化是将变电站二次设备(包括测量仪表、信号系统、继电保护、自动化装置和远动装置)的功能进行组合和优化，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现整个变电站的主设备和输配电线路的自动监视、测量、自动控制和微机保护的综合自动化功能，与调度进行通信。
变电站综合自动化系统，即由多台微型计算机和大规模集成电路组成的自动化系统，取代了常规的测量和监视仪表、常规的控制屏、中央信号系统和遥控屏，用微机保护取代了常规的继电保护屏，改变了常规继电保护装置不能与外界通信的缺陷。
因此，变电站综合自动化是自动化技术、计算机技术和通信技术在变电站领域的综合应用。
变电站综合自动化系统可以收集比较完整的数据和信息，利用计算机的高速计算能力和逻辑判断功能，方便地监视和控制变电站内各种设备的运行和操作。
变电站综合自动化系统具有功能集成、结构计算机化、运行监控屏幕化和运行管理智能化的特点。

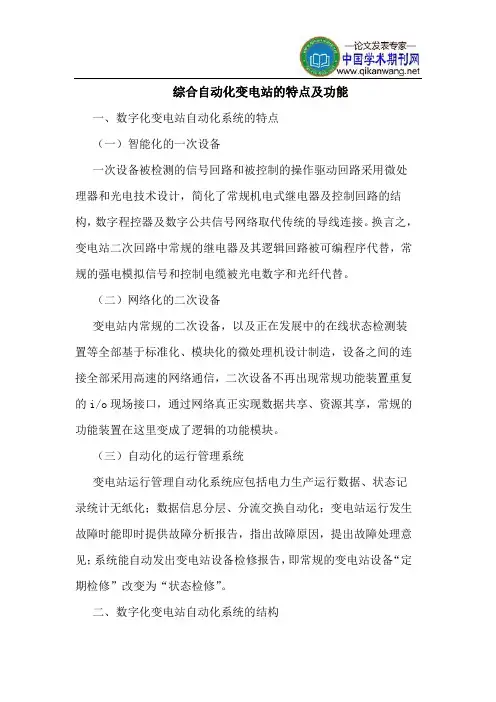

综合自动化变电站的特点及功能一、数字化变电站自动化系统的特点（一）智能化的一次设备一次设备被检测的信号回路和被控制的操作驱动回路采用微处理器和光电技术设计，简化了常规机电式继电器及控制回路的结构，数字程控器及数字公共信号网络取代传统的导线连接。
换言之，变电站二次回路中常规的继电器及其逻辑回路被可编程序代替，常规的强电模拟信号和控制电缆被光电数字和光纤代替。
（二）网络化的二次设备变电站内常规的二次设备，以及正在发展中的在线状态检测装置等全部基于标准化、模块化的微处理机设计制造，设备之间的连接全部采用高速的网络通信，二次设备不再出现常规功能装置重复的i/o现场接口，通过网络真正实现数据共享、资源其享，常规的功能装置在这里变成了逻辑的功能模块。
（三）自动化的运行管理系统变电站运行管理自动化系统应包括电力生产运行数据、状态记录统计无纸化；数据信息分层、分流交换自动化；变电站运行发生故障时能即时提供故障分析报告，指出故障原因，提出故障处理意见；系统能自动发出变电站设备检修报告，即常规的变电站设备“定期检修”改变为“状态检修”。
二、数字化变电站自动化系统的结构数字化变电站自动化系统的结构在物理上可分为两类，即智能化的一次设备和网络化的二次设备；在逻辑结构上可分为三个层次，根据iec6185a通信协议草案定义，这三个层次分别称为“过程层”、“间隔层”、“站控层”。
（一）过程层过程层是一次设备与二次设备的结合面，或者说过程层是指智能化电气设备的智能化部分。
过程层的主要功能分三类：（1）电力运行实时的电气量检测；（2）运行设备的状态参数检测；（3）操作控制执行与驱动。
（1）电力运行的实时电气量检测。
与常规方式相比所不同的是传统的电磁式电流互感器、电压互感器被光电电流互感器、光电电压互感器取代；采集传统模拟量被直接采集数字量所取代，这样做的优点是抗干扰性能强，绝缘和抗饱和特性好，开关装置实现了小型化、紧凑化。
（2）运行设备的状态参数在线检测与统计。
